信道复用技术

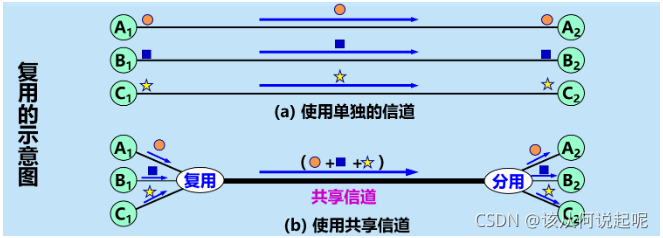

复用（multiplexing）是通信技术中的基本概念。

它允许用户使用一个共享信道进行通信，降低成本，提高利用率。

频分复用、时分复用和统计时分复用

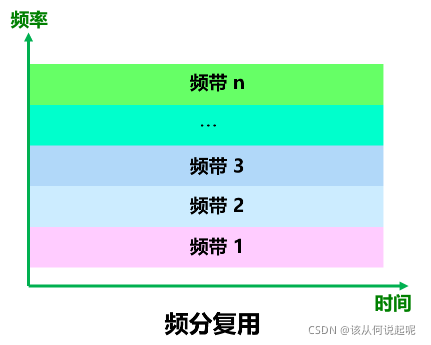

频分复用FDM

• 将整个带宽分为多份，用户在分配到一定的额带后，在通信过程中自始至终都占用这个频带。

• 频分复用的所有用户在同样的事件占用不同的带宽资源（请注意，这里的“带宽”是频率带宽而不是数据的发送速率）。

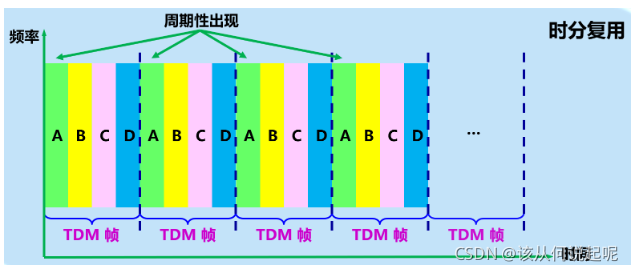

时分复用TDM

• 时分复用则是将时间划分为一段段等长的时分复用帧（TDM帧）。每一个时分复用的用户在每一个TDM帧中占用固定序号的时隙。

• 每一个用户所占用的时隙是周期性地出现（其周期就是TDM帧的长度）的。

• TDM信号也称为等时（isochronous）信号。

• 时分复用的所有用户在不同的时间占用同样的频带宽度。

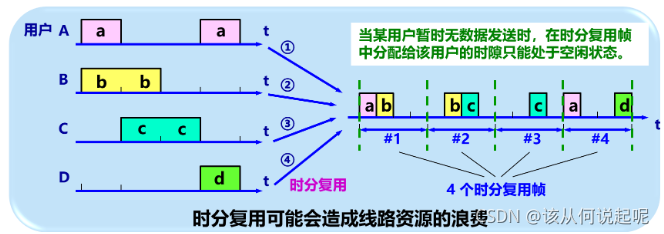

时分复用可能会造成线路资源的浪费

使用时分复用系统传送计算机数据时，由于计算机数据的突发性质，用户对分配到的子信道的利用率一般是不高的。

统计时分复用STDM（statistic TDM）

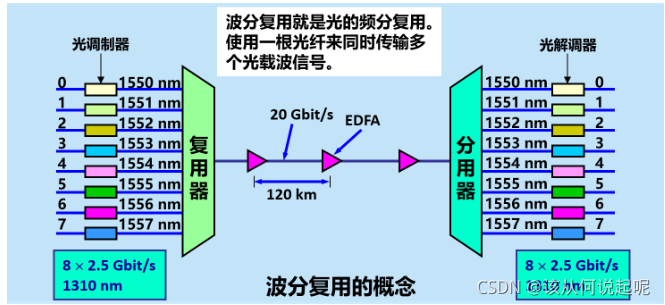

波分复用

码分复用

• 常用的名词是码分多址CDMA（code division multiple access）。
• 各用户使用经过特殊挑选的不同码型，因此彼此不会造成干扰。
• 这种系统发送的信号有很强的抗干扰能力，其频谱类似于白噪声，不易被敌人发现。

码片序列

• 每一个比特时间划分为m个短的间隔，称为码片（chip）。
• 每个站被指派一个唯一的m bit码片序列。
  1. 如发送比特1，则发送自己的m bit码片序列。
  2. 如发送比特0，则发送该码片序列的二进制反码。
• 例如，S站的8 bit码片序列是00011011。
  1. 发送比特1时，就发送序列00011011，
  2. 发送比特0时，就发送序列11100100。
• S站的码片序列：（-1 -1 -1 +1 +1 -1 +1 +1）

码片序列实现了扩频

• 假定S站要发送消息的数据率为bbit/s。由于每一个比特要转换成m个比特的码片，因此S站实际上发送的数据率提高到mbbit/s，同时S站所占用的频带宽度也提高到原来数值的m倍。
• 这种通信方式是扩频（spread spectrum）通信中的一种。
• 扩频通信通常有两大类：
  1. 一种是直接序列扩频DSSS（direct sequence spread spectrum），如上面讲的使用码片序列就是这一类。
  2. 另一种是跳频扩频FHSS（frequency hopping spread spectrum）。

CDMA（码分多址）的重要特点

• 每个站分配的码片序列不仅必须各不相同，并且还必须互相正交（orthogonal）。
• 在实用的系统中是使用伪随机码序列。
  • 码序列：结构可以预先确定，可重复产生和复制，具有某种随机序列的序列码：
    • “随机码”：就是无论这个码有多长都不会出现循环的现象；
    • “伪随机码”：在码长达到一定程度时会从其第一位开始循环。由于出现的循环长度相当大，例如CDMA采用42的伪随机码，重复的可能性为4.4万亿分之一，所以可以当成随机码使用。

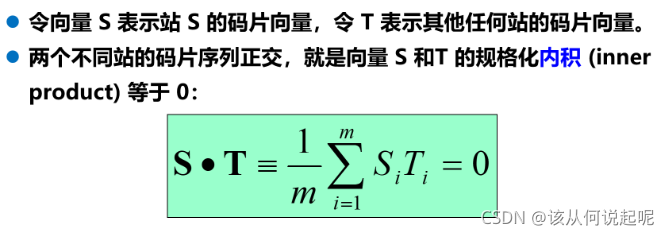

码片序列的正交关系

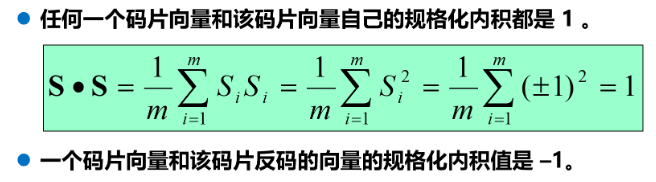

正交关系的另一个重要特性

CDMA（码分多址）的工作原理
