CS5366是ASL推出的一款高集成度芯片，支持4K@60Hz显示，内置PD3.0和DSC解码器，适用于Type-C到HDMI2.0的转换，具备低功耗特性，且支持RGB和YCbCr多种色彩格式的4K60视频，同时包含嵌入式RISC-V处理器和在线更新程序功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

CS5366是ASL最新推出的2LAN 带PD的拓展坞方案芯片,CS5366支持最高分辨率/定时4k@60Hz
CS5366Type-C转HDMI2.0的显示协议转换芯片, 内部集成了PD3.0及DSC decoder, 并能按客户需求配置成不同的功能组合， 是目前集成度与功耗最小的一颗芯片。

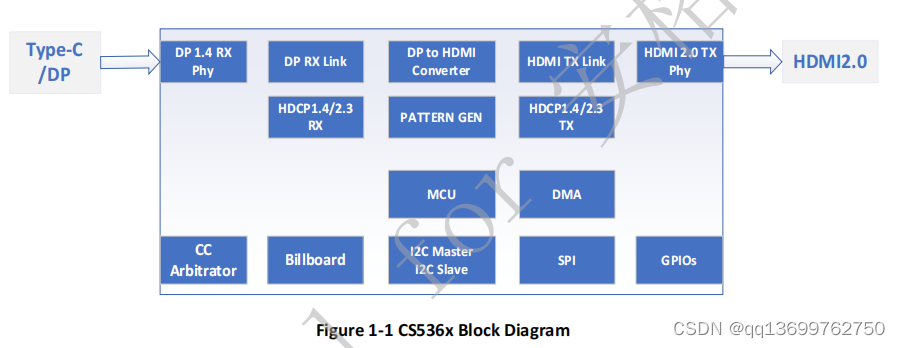

CS5366是一款将雷电3/4或者USB4的Type-C/DP1.4转接成HDMI2.0+USB 3.1+PD3.0的芯片。通过USBType-C连接器将DP RX视频信号转换为HDMI/DVI TX视频信号。


支持DSC解码器和直通模式
支持USB Billboard进行固件更新
支持DSC v1.2a，并与前一版本向后兼容
嵌入式32位RISC-V处理器和SPI闪存
嵌入式EDID（如果终端设备没有EDID，CS536X将响应EDID）
同时支持HDCP1.4和HDCP2.3以及片上密钥，以支持HDCP中继器
支持RGB 4:4:4 8/10/12位bpc和YCbCr 4:4:4:2:2，8/10/12比特bpc
最多支持32个16/20/24位音频通道，采样频率最高可达192KHz
