CS5263 DP转HDMI 4k@60Hz转接线方案，替代IT6563 PS176方案

于 2023-08-15 14:57:58 发布
阅读量380 收藏 1
点赞数
分类专栏： CS5263 DP转HDMI方案 文章标签： CS5263 替代 IT6563 替代PS176 DP转HDMI2.0 DP转HDMI 4K60HZ CS5263设计资料 CS5263规格书
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Capstone1/article/details/132299044
版权

集睿致远/ASL推出的CS5263是一款DP转HDMI 2.0音视频转换芯片，主要用于设计DP转HDMI2.0音视频转换器或者DP转HDMI 4K60Hz音视频转接线等产品种适用于需要视频协议转换的电缆适配器、电视接收器、监视器和其他应用。

CS5263参数

DisplayPort输入（接收器）

VESA DisplayPort TM v1.4兼容。支持4通道。

高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道

支持热插拔检测（HPD）

HDMI数字输出

HDMI 2.0b兼容

每个通道的最大数据速率高达6-Gbps

支持高达3840 x2160@60Hz 或者4096x2160@60Hz

HDMI规范v2.0b兼容发射机，数据速率高达每通道6-Gbps。内置振荡器，无需外部晶体

音频流处理

LPCM和压缩音频编码格式

支持192KHz x8通道的最大音频采样率

192k Hz x8通道的最大音频采样率支持高动态范围（HDR）元数据处理

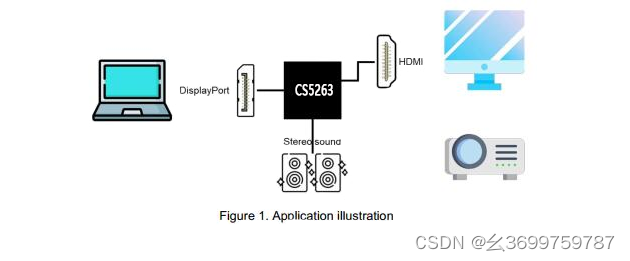

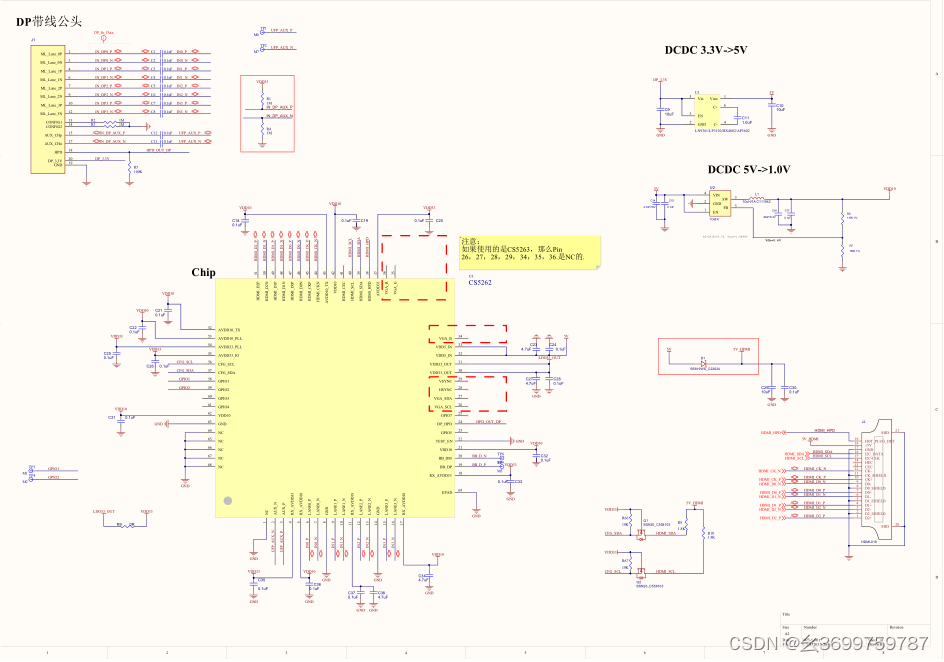

CS5263 DP转HDMI 4K60HZ转换器方案芯片原理图

Capstone/CS5263  DP转HDMI2.0 /DP转HDMI 4K60HZ转换芯片可以替代

IT6563，PS176 ,芯片内置晶振支持HDCP1 .4和HDCP2.3,芯片外围器件较少，设

计简单，整体方案BOM成低性价比较高。
