AI8x13Bit 模拟量输入模块

AI8*13Bit

AI指模拟量输入

8指8路

13Bit指的是模拟量转换的精度。

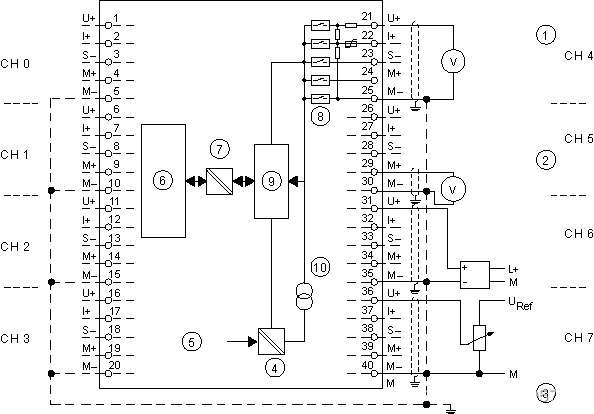

①	电压测量：（± 5V、± 10V、1 ... 5V 和 0...10V）
②	电压测量（± 50 mV、± 500 mV、± 1 V）（请注意技术数据中定义的输入电阻）
③	等电位连接
④	内部电源
⑤	来自背板总线的 + 5 V 电压
⑥	逻辑和背板总线接口
⑦	电气隔离
⑧	多路转换器
⑨	模数转换器 (ADC)
⑩	电流源

接线：用于电流测量的 2 线制和 4 线制测量传感器

①	4 线制传感器（0/4 mA 到 20 mA 或 ± 20 mA）
②	2 线制传感器（4 mA 到 20 mA）
③	等电位连接
④	内部电源
⑤	来自背板总线的 + 5 V 电压
⑥	逻辑和背板总线接口
⑦	电气隔离
⑧	多路转换器
⑨	模数转换器 (ADC)
⑩	电流源

 接线：2 线制、3 线制和 4 线制连接的电阻测量

以下可能的接线方式也适用于硅温度传感器和 PTC。



①	2 线制连接。在 M 和 S 间插入桥接器（无线路阻抗补偿）。
②	3 线制连接
③	4 线制连接。不得为第四条线路接线（保持未使用）
④	4 线制连接。将第四条线路路由到机柜中的端子板，但不接线。
⑤	内部电源
⑥	来自背板总线的 + 5 V 电压
⑦	逻辑和背板总线接口
⑧	电气隔离
⑨	多路转换器
⑩	模数转换器 (ADC)
⑪	电流源

---

提示

在使用电阻器、电阻温度计、PTC 或硅温度传感进行测量时，不必互连 M 端子。然而，M- 端子的互连可以增强抗干扰性。
