世嘉MD游戏开发【六】：矩形填充Tile图块

上节课讲了如何显示一个Tile图块，这节课我来讲一下Tile图块的矩形填充。

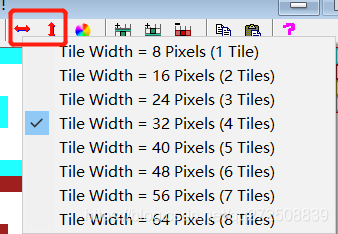

打开Sega Genesis Tile Designer，设置tile宽度为4tiles，高度也是4tiles：

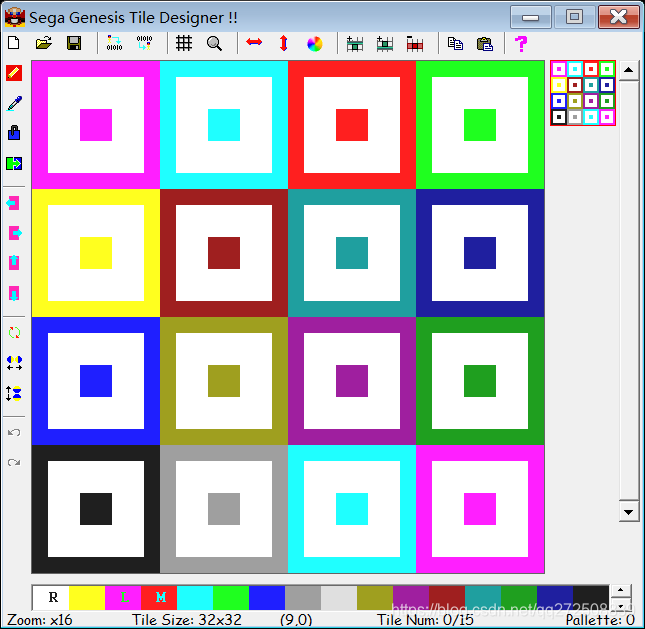

随便绘制几个tile块，下面我用我自己绘制的作为例子：

导出tile数据和palette色表数据（详见上一篇教程）。

注：这个软件有一个BUG，导致使用体验极差，可能是源码里某个for循环遍历的时候把xy给颠倒了，导致这个软件导出的数据不是横着数的，而是竖着数，这样到了SGDK里就会出问题，绘制出来的tile顺序根本不是正确的，哎~这个软件作者啊~忒粗心~

色表数据不能用pal.c来命名，因为SGDK已经自己有一个pal.h了，混淆了就不好了，而且SGDK自带的pal.h里面有#ifndef _PAL_H_了，要是不注意很容易就在自己写的pal.h上也写上#ifndef _PAL_H_，那么编译的时候，自己写的pal.h里面的变量都会变成第一次使用并没有声明，就会报错。这点要注意。

其他的不多说了，前面都有讲过，那么直接贴代码：

#include <genesis.h>
#include <vdp.h>

//导出的色表数据
#include "palette.h"

//导出的tile数据
#include "tile.h"

int main()
{
    //加载tile数据，api详解在上一节有说明
    VDP_loadTileData(tile, 1, 16, CPU);

    //设置颜色表，颜色表一共有4组，每组16种颜色，我现在把第一组（PAL0）色表设置成palette
    VDP_setPalette(PAL0, palette);

    //在PLAN_A卷轴上，从VRAM（显存）里的第1个位置开始读取一串连续的tile，填充到16,10这个位置，矩形宽高为4x4
    VDP_fillTileMapRectInc(PLAN_A, 1, 16, 10, 4, 4);

    //在PLAN_B卷轴上，从VRAM中读取5这个位置上的tile，在0,0的位置，开始填充矩形，宽高为8x6
    VDP_fillTileMapRect(PLAN_B, 5, 0, 0, 8, 6);

    //在PLAN_A卷轴上，从VRAM中读取4这个位置上的tile，在10,3的位置，开始填充矩形，宽高为15x5
    VDP_fillTileMapRect(PLAN_A, 4, 10, 3, 15, 5);

    //把背景色设置为PAL0色表的第8号颜色（从0开始数）
    VDP_setBackgroundColor(8);

    while (1)
    {
        VDP_waitVSync();
    }
    return 0;
}

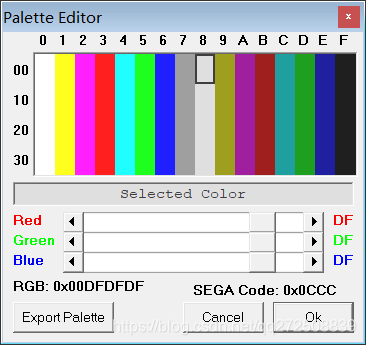

上图就是代码中所说的PAL0色表的第8号颜色，如果不更改背景颜色，那么默认背景颜色就是色表中的第0号颜色，0号颜色是白色，我觉得太刺眼了就改了个暗一点的8号颜色。

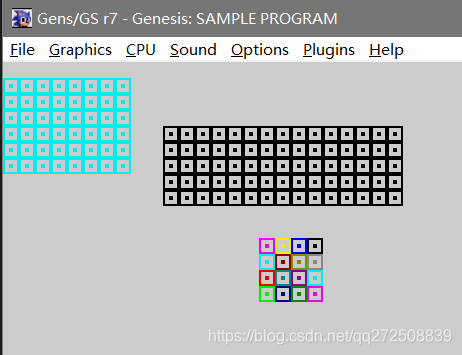

编译，得到rom，用模拟器运行，如下图所示：

未完待续。。。

复古游戏开发群：879063892
