怎么从cad的表格弄到excel里转换成Excel表格？

最新推荐文章于 2022-05-11 15:00:33 发布
最新推荐文章于 2022-05-11 15:00:33 发布
阅读量10w+ 收藏 9
点赞数 2
文章标签： ZhongJunToolsAutoCAD AutoCAD 表格导出 Excel 插件安装
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq273766764/article/details/113735748
版权
这篇博客介绍了如何安装和使用ZhongJunToolsAutoCAD插件来导出AutoCAD文件中的表格到Excel。首先从指定网址下载并安装插件，然后在AutoCAD中通过菜单选择‘导出Excel’，确保选中所有表格内容，最后保存为Excel文件即可完成转换。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

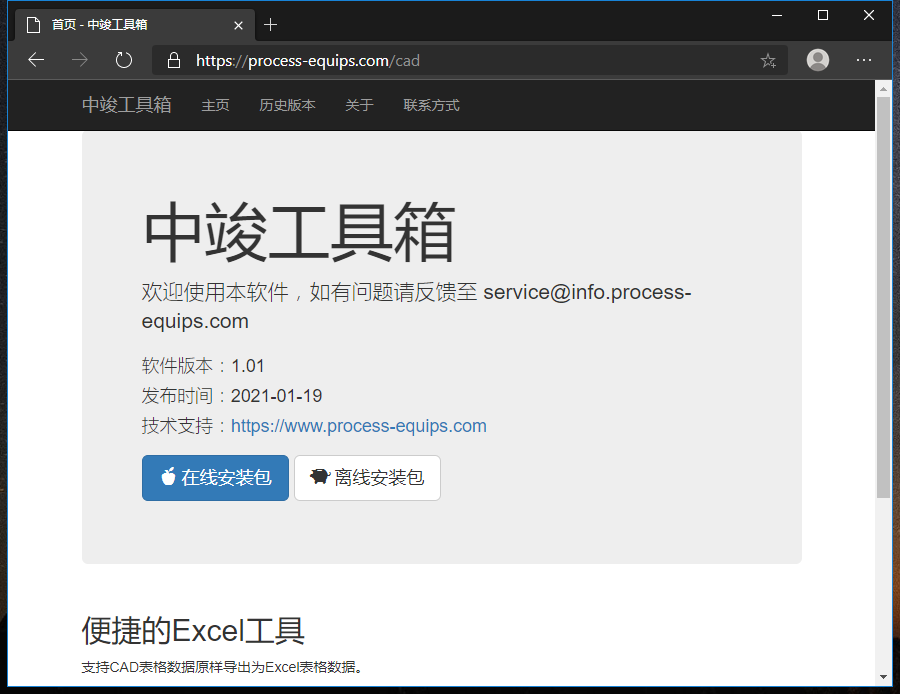

1、首先需要安装ZhongJunTools AutoCAD插件，下载地址：https://process-equips.com/cad 可以选择"在线安装包"下载
在这里插入图片描述

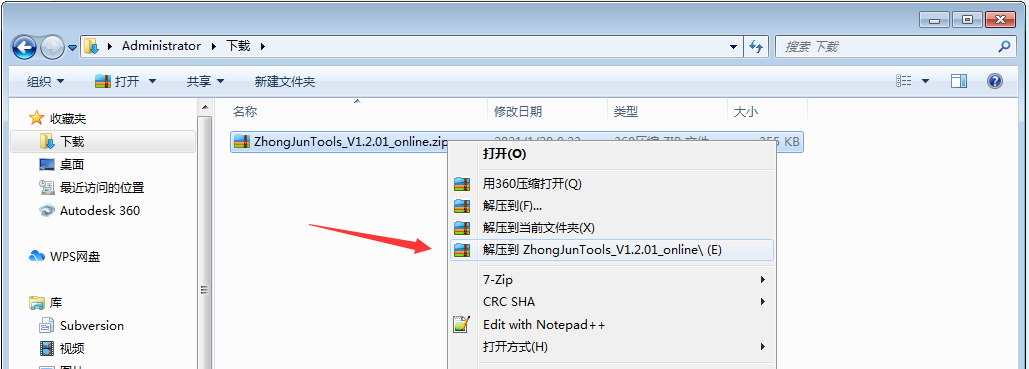

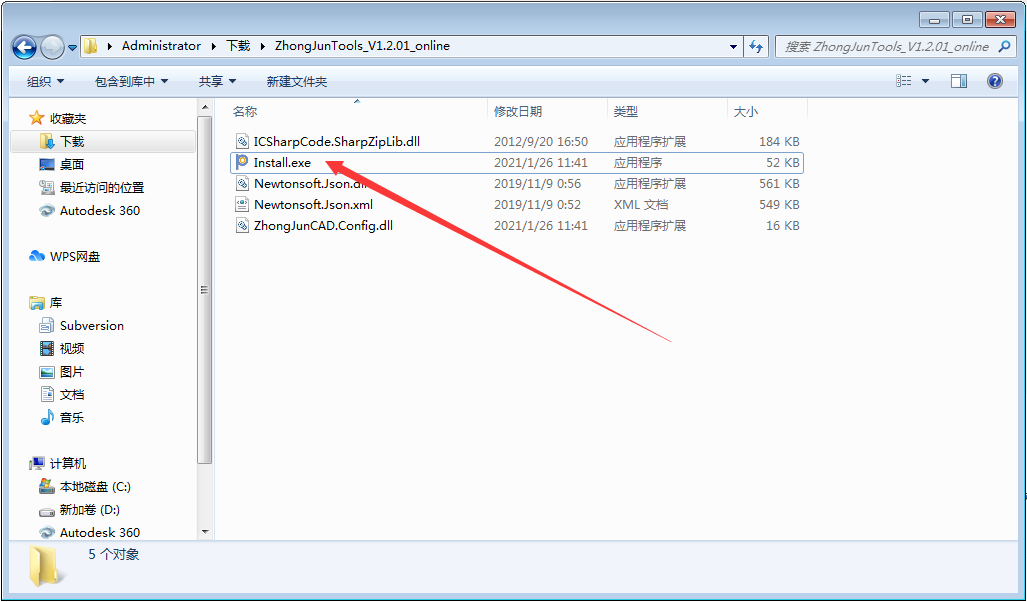

2、下载完成后解压安装包文件，并执行安装包中的 Install.exe 安装程序。
在这里插入图片描述
在这里插入图片描述

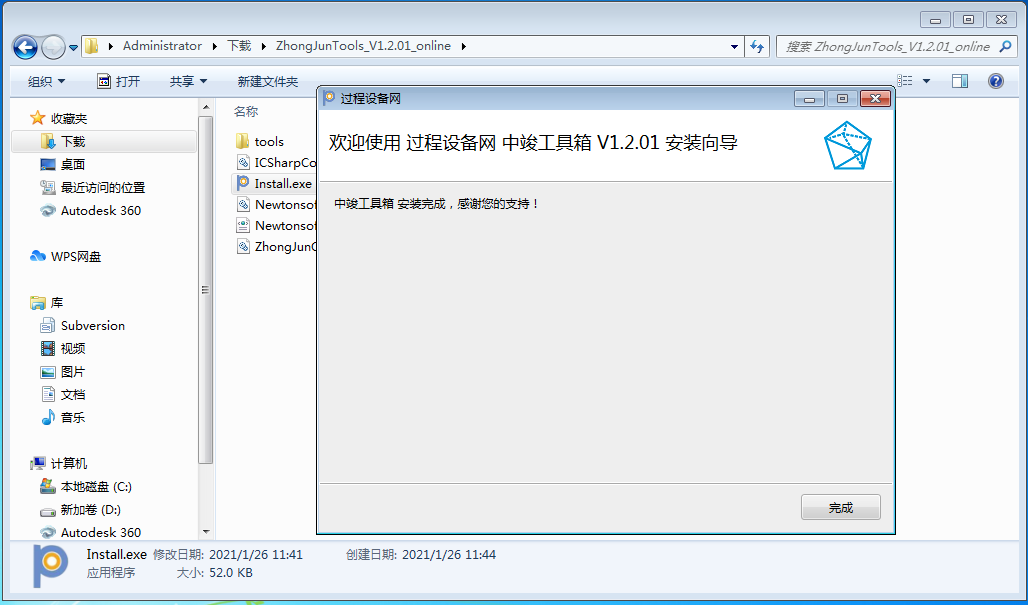

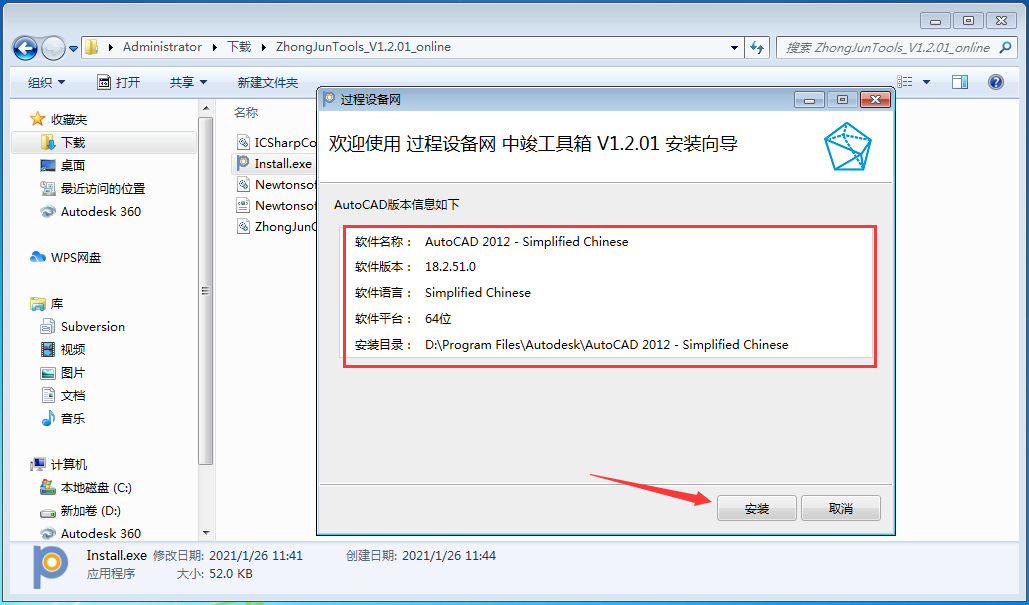

3、软件安装界面将打开，点击“安装”按钮执行安装操作，稍后将显示安装完成。
在这里插入图片描述
在这里插入图片描述

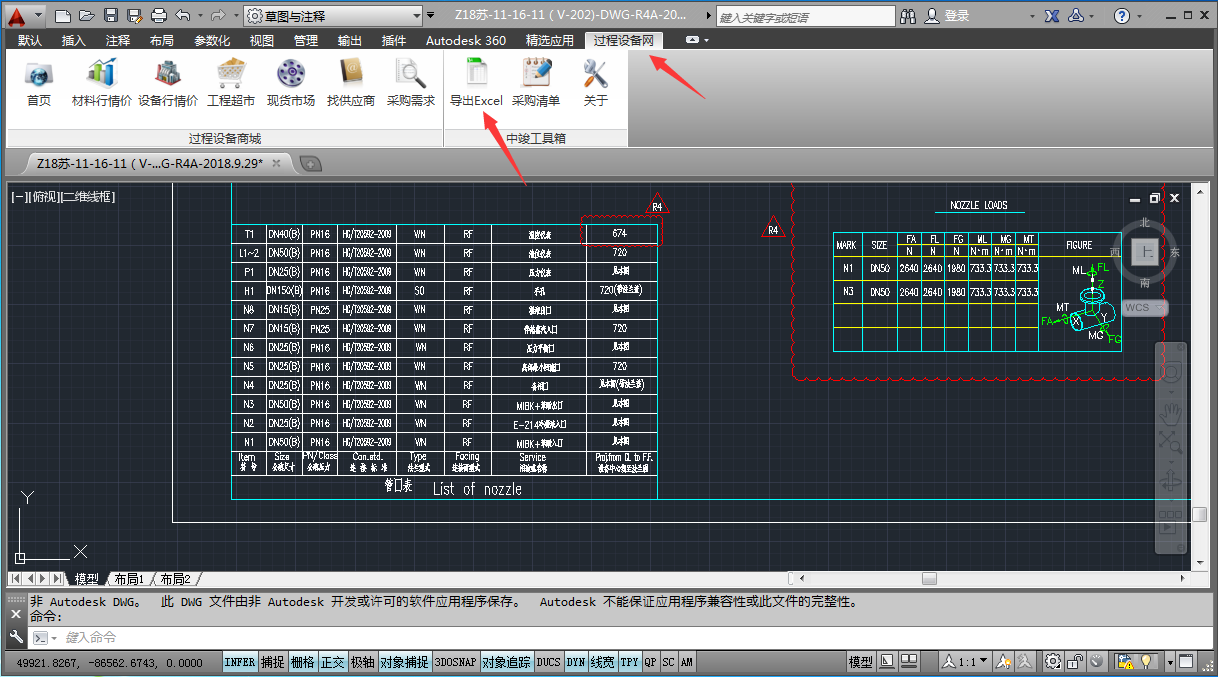

4、安装完成后在AutoCAD中打开如下菜单，选择“导出Excel”
在这里插入图片描述

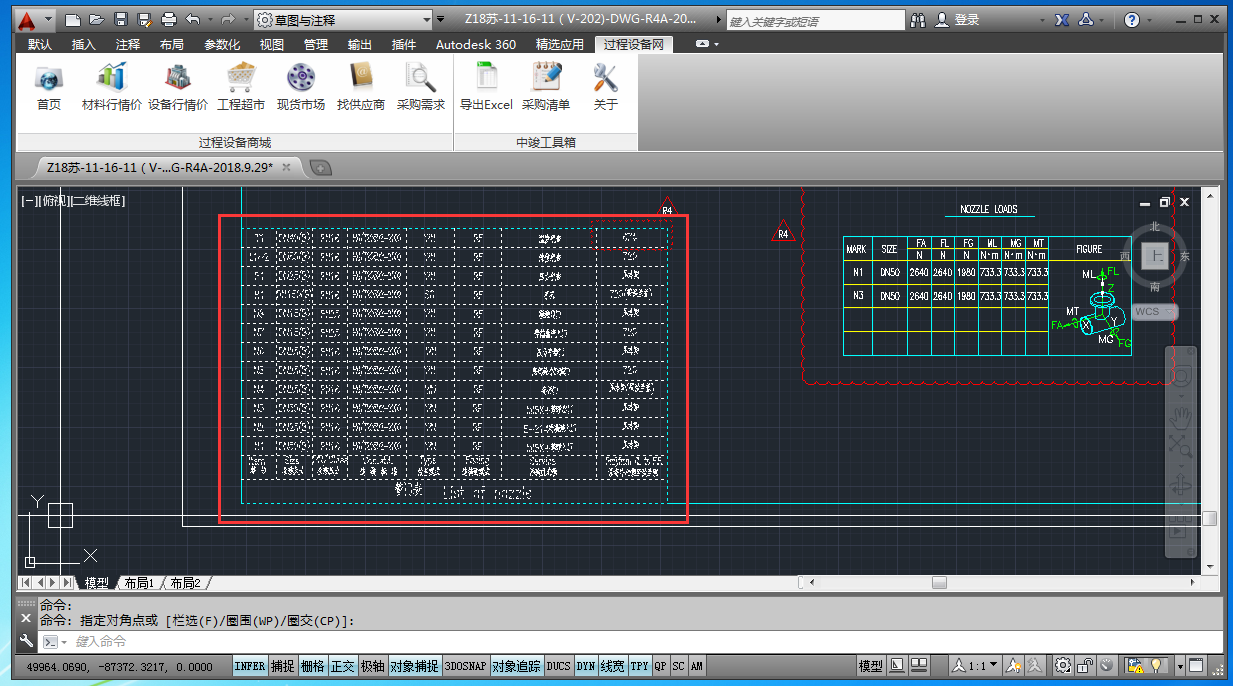

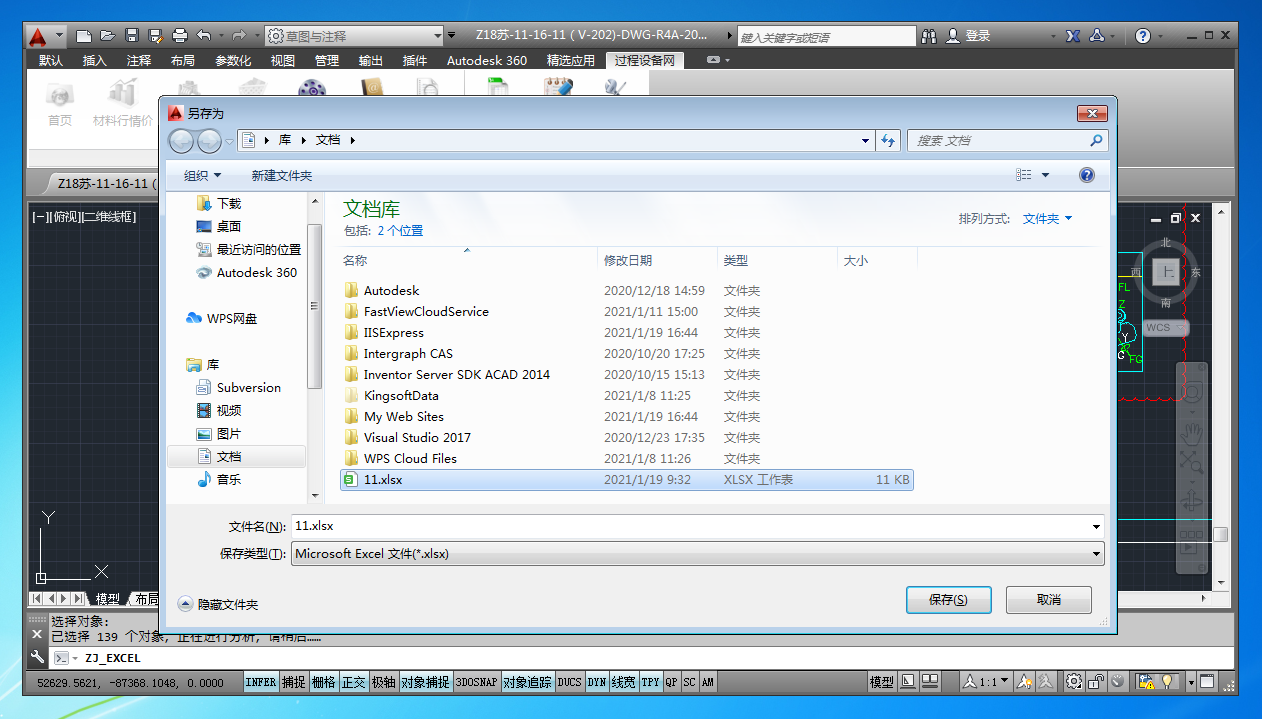

5、然后选择AutoCAD文件中对应的表格（不能漏选表格中的直线）。回车键确定，弹出文件保存对话框，打开保存的Excel文件即可看到 导出的表格
![在这里插入图片描述](https://i-blog.csdnimg.cn/blog_migrate/729f5706a51dde1607e1d6fc5eeacef7.png#pic_center
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
