电子称专用ADC芯片HX711驱动

简介

HX711是一个用于电子称的ADC芯片，分辨率为24bit，内置2个通道的低噪放大器，可选增益32/64/128倍。

通道A可选增益64倍或128倍。当增益为64倍时，满量程为±40mV；当增益为128倍时，满量程为±20mV。

通道B固定增益32倍。满量程为±80mV。

---

通信

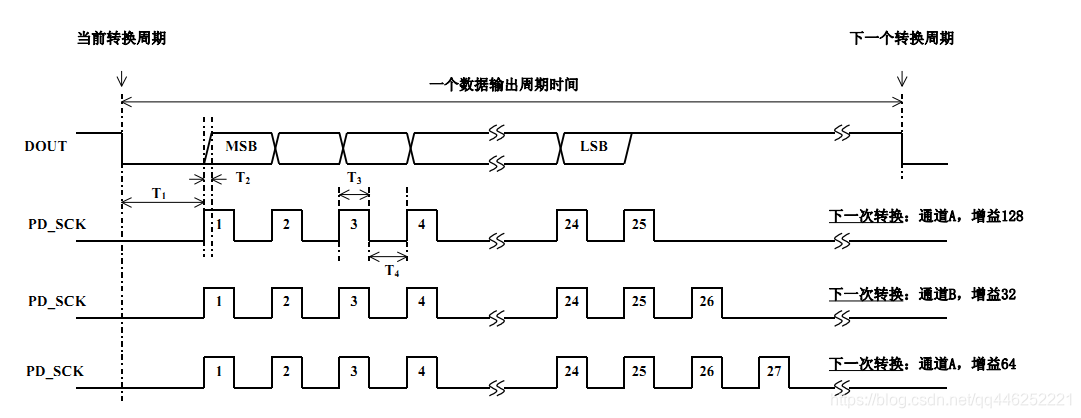

HX711与MCU通信采用的是2线串行数据通信，一条时钟线(PD_SCK)，一条数据线(DOUT)。时序和SPI类似，但不是标准的SPI协议。

它要求每次通信至少25个时钟，至多27个时钟。前面24个时钟传送ADC采样数据，后面3个时钟决定下次采样的通道和增益。

ADC采样数据为24位有符号整数。

注意：
1.如果PD_SCK保持高电平超过60us，芯片会进入掉电模式。重新拉低PD_SCK芯片会重新上电并复位。
2.数据线DOUT必须使用上拉才能正常通信，可以使用MCU的上拉输入模式，也可以在硬件上连接外部上拉电阻。

---

代码

以下代码仅供参考：

硬件平台使用STM32，使用2个GPIO模拟时序读取采样数据，此处固定使用通道A，增益128。

#include "bsp.h"
#include "delay.h"

#define PIN_SCK PA,2
#define PIN_SDA PA,3

//连续发送25个时钟,读取ADC并设置下次采样为通道A，增益128
int hx711_recv(void)
{
	int i;
	uint32_t data;
	data = 0;
	gpio_write(PIN_SCK, 0);
	while(gpio_read(PIN_SDA));
	for(i=0; i<24; i++)
	{
		gpio_write(PIN_SCK, 1);
		delay_us(1);
		gpio_write(PIN_SCK, 0);
		delay_us(1);
		data <<= 1;
		data |= gpio_read(PIN_SDA);
	}
	gpio_write(PIN_SCK, 1);
	delay_us(1);
	gpio_write(PIN_SCK, 0);
	data <<= 8;
	return ((int)(data)) >> 8;
}

//初始化GPIO
void hx711_init(void)
{
	gpio_open(PIN_SDA, GPIO_MODE_IN, GPIO_IN_PULLUP);
	gpio_open(PIN_SCK, GPIO_MODE_OUT, GPIO_OUT_PP);
	gpio_write(PIN_SCK, 0);
}
