用ch341a刷写主板bios

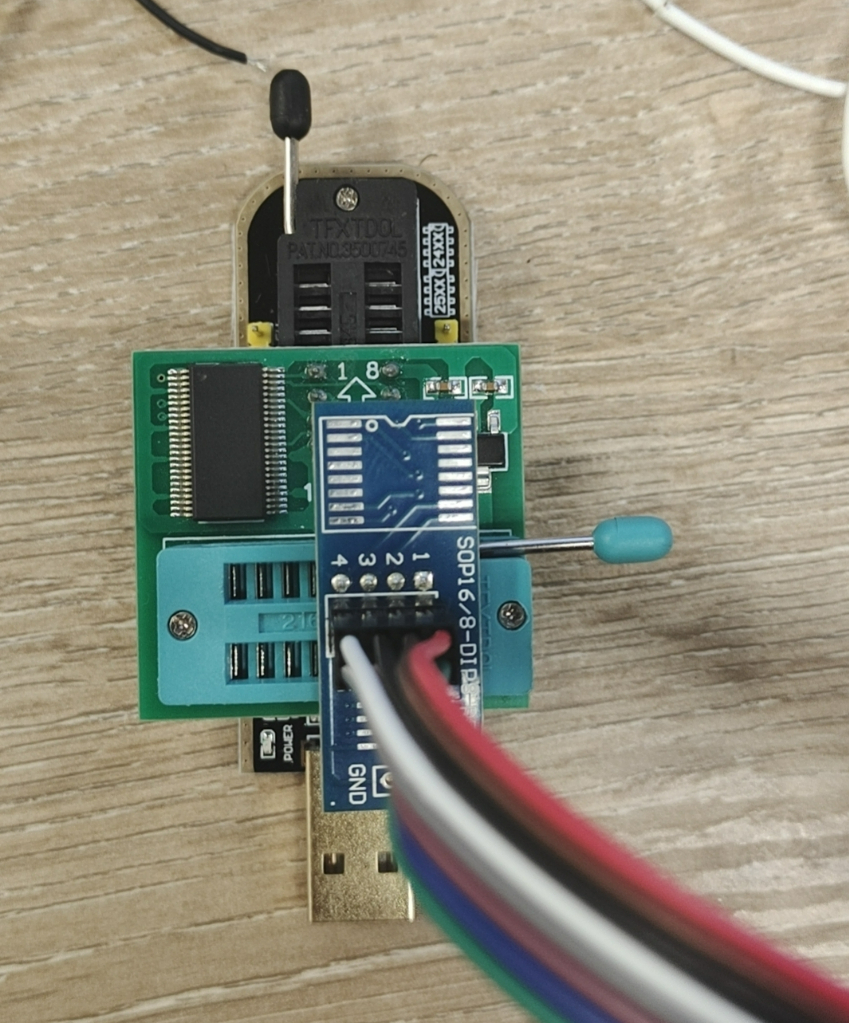

刷写工具

编辑搜图

请点击输入图片描述（最多18字）

链接: https://pan.baidu.com/s/1GW4iFGeIBIln3Cw6zVJrxg?pwd=7qcq 提取码: 7qcq 复制这段内容后打开百度网盘手机App，操作更方便哦

最近R5的cpu打骨折价，导致主板跟着涨价，考虑再三，决定入手一个性价比较高的b350m mortar 迫击炮，官方最新提供的bios是可以支持5代锐龙的

花了两天的时间，150在闲鱼收到一个微瑕的迫击炮，而且是没有刷过bios的，买回来自己折腾了一下刷了最新的bios，这里记录一下完整流程，因为我是踩了不少坑的

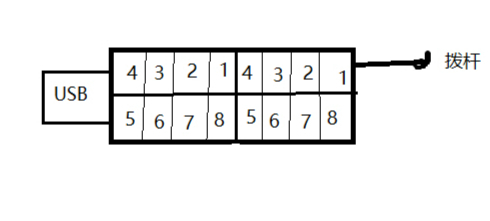

一、引脚顺序

最坑的是这个顺序，当你摸清楚顺序后，轻易不要改变它，因为这个顺序作为最基础的东西，就连baidu都不好搜索到资料，照着我图上的顺序，准没错

编辑搜图

请点击输入图片描述（最多18字）

左边8个是25系列的bios，右边8个是24系列的bios

二、芯片电压

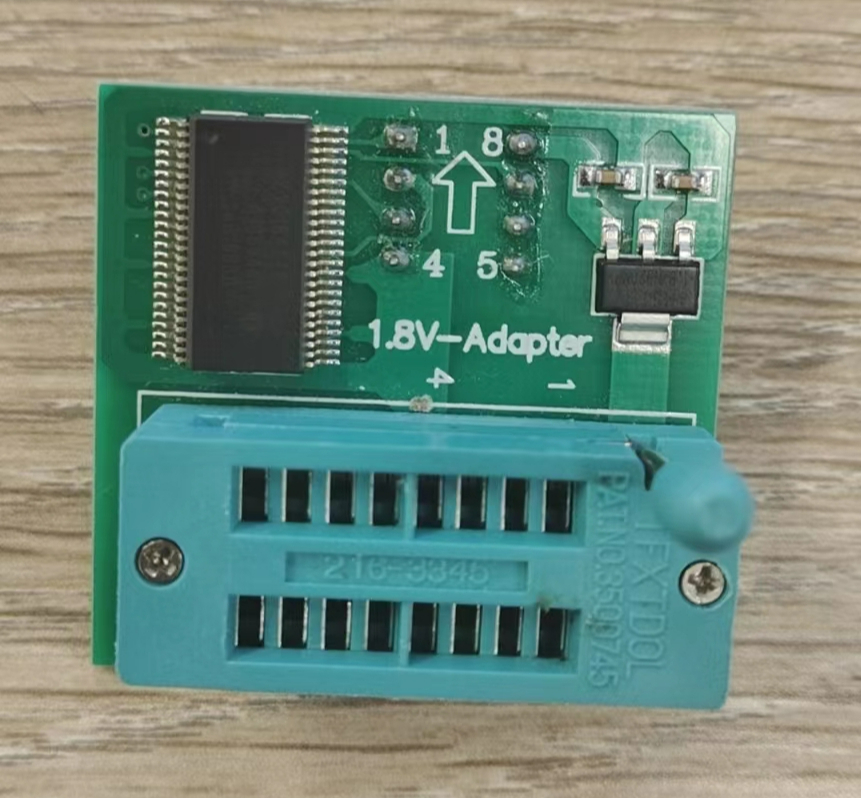

先找到bios上面的芯片型号，对应搜索一下，比如迫击炮的bios芯片是25U12873F，是1.8v的芯片，这种就需要上降压转接板

请点击输入图片描述（最多18字）

转接板上清楚的标了引脚序号，如果没有标就用万能表量一下，4脚为vcc，8脚为gnd，量出1.8v的电压就知道是哪个了

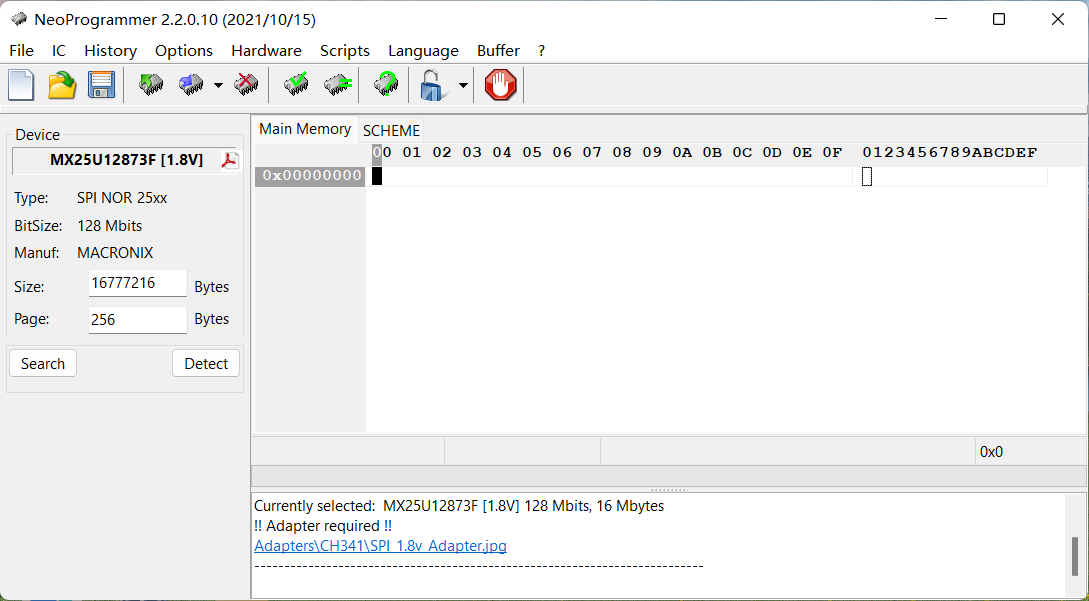

三、编程器软件

建议使用NP，其他的我都试过，如果编程器本身有问题，其他软件是体现不出来的，类似于Neo里面擦除很慢，但是在其他软件瞬间就完成了，我碰到一次是因为编程器本身的问题，换了一个编程器就好了

四、刷写方式

1、拆刷，有些主板是可以把bios芯片拆下来刷，这种一般都是大板

2，sop8烧录夹    适用于所有bios无法拆下，焊在主板上的情况，夹子的红线对准bios芯片上有坑的那个脚，夹子的技巧是，先夹住一边，然后慢慢的夹住另外一边，如果没有识别到，就反复多试几次

3，jspi1   有些主板带有jspi1烧录插座，其实跟夹子差不多意思，只不过比夹子稳定一下，网上可以买到专用的线，白色的脚对准jspi1上面白色的那个角

五、刷写步骤

1. 检测芯片（如果检测不到，多半是有问题）

2. 读取-->保存

3. 擦除

4. 查空

5. 打开bios文件，如果不是.bin格式的，可以改一下打开窗口的格式再打开

6. 编程

7. 校验，如果校验失败，重复以上步骤，一直失败就直接亮机试一下，我有一次就是一直失败，但实际上是刷写成功了

五、总结

编辑搜图

请点击输入图片描述（最多18字）
