Wireshark文档阅读笔记-TCP Flags

TCP flags是什么？

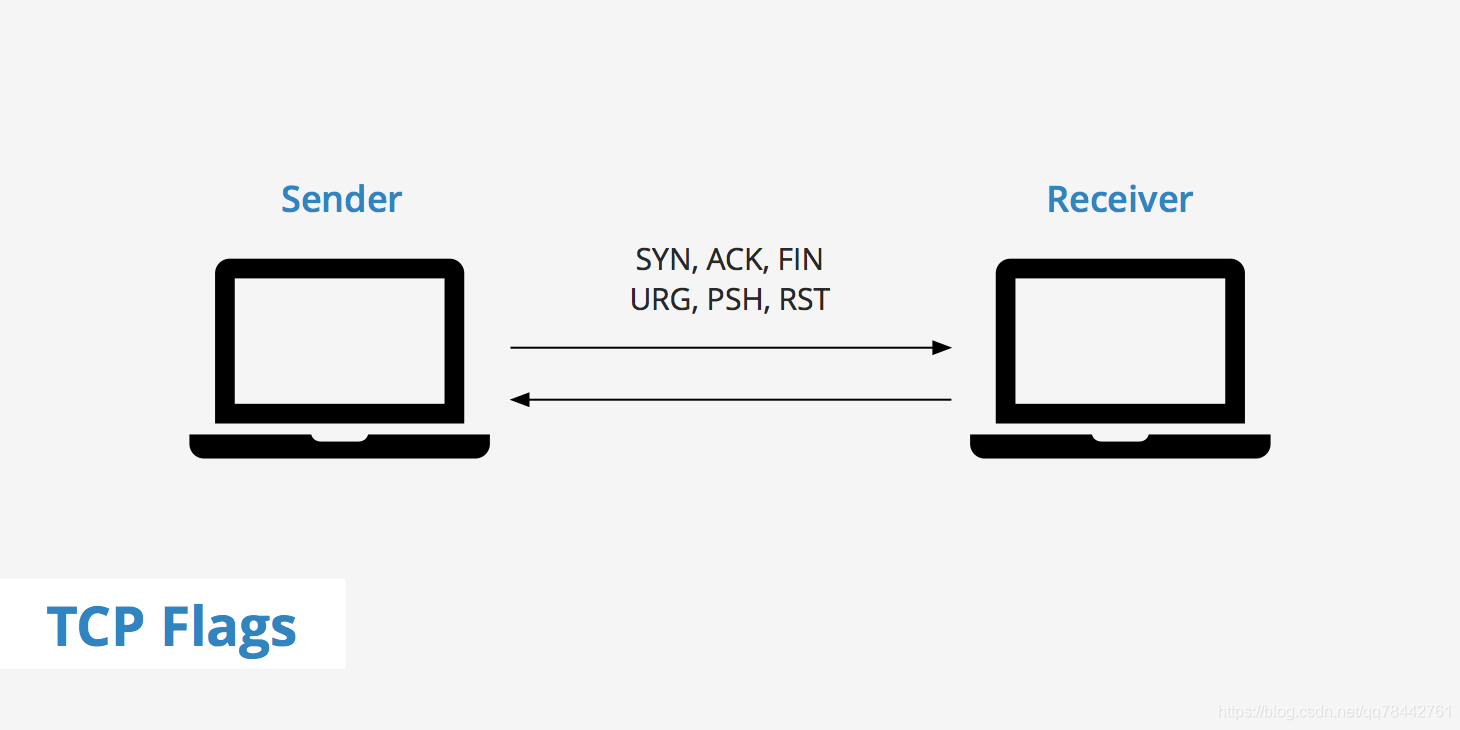

TCP flags存在于TCP数据包中，这个标志位暗示连接状态和一些额外的信息。这个标志位常用于故障诊断或是控制某种特定的连接下面介绍了TCP flags如：SYN、ACK、FIN。



List of TCP flags

每一个TCP flag的大小都是1bit。下面将介绍每一个标志位：

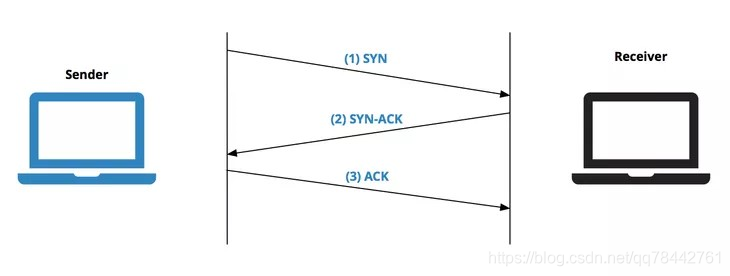

SYN：同步标志位，用于2台主机要建立连接时，第一次发出的数据包，在TCP三次握手中，前两次握手会带有SYN标志位，如上图的TCP三次握手。

ACK：确认位，用于说明前对方发过来的数据包成功收到，上图中可以看到，第二次握手时，Receiver发送的包里面带有ACK和SYN，ACK是告诉Sender，刚刚你发过来的SYN包，我已经收到了。

FIN：发送方发送FIN标志位，目的是告诉接收者，这是最后一个包了。

URG：urgent flag用于通知receiver进程这个包要优先处理，把其他包先放一边。

PSH：push flag功能也urgent一样，优先处理，只是带有这个标志位的包程序直接处理，不进入接收缓存中。

RST：reset flag是从receiver发送到sender的包中才有，表明需要重连。需要复位。

ECE：ECN响应标志被用来在TCP3次握手时表明一个TCP端是具备ECN功能的，并且表明接收到的TCP包的IP头部的ECN被设置为11。

CWR：拥塞窗口减少标志被发送主机设置，用来表明它接收到了设置ECE标志的TCP包。拥塞窗口是被TCP维护的一个内部变量，用来管理发送窗口大小。

NS：（experimental）还在试验中。



Analyzing TCP flags in the CLI

切换到root用户使用tcpdump

sudo tcpdump

tcpdump可以运行去分析正在发送的数据包，以及展示数据包中任意的一个TCP标识，如果只想运行tcpdump运行一个特定的标志位用下面的命令：

ACK - sudo tcpdump 'tcp[13] & 16 != 0'
SYN - sudo tcpdump 'tcp[13] & 2 != 0'
FIN - sudo tcpdump 'tcp[13] & 1 != 0'
URG - sudo tcpdump 'tcp[13] & 32 != 0'
PSH - sudo tcpdump 'tcp[13] & 8 != 0'
RST - sudo tcpdump 'tcp[13] & 4 != 0'



下面是使用Wireshark抓的包

服务端用Java关键代码如下：

package cn.it1995.demo;

import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;

@RestController
public class MyController {

    @GetMapping("/test")
    public String test(){

        return "test";
    }
}

客户端用C++代码如下：

#include <QCoreApplication>
#include <QDebug>
#include <QNetworkAccessManager>
#include <QNetworkReply>
#include <QUrl>

int main(int argc, char *argv[])
{
    QCoreApplication a(argc, argv);

    QNetworkAccessManager manager;
    QNetworkRequest request;
    request.setUrl(QUrl("http://127.0.0.1:8080/test"));
    QNetworkReply *reply = manager.get(request);
    QObject::connect(reply, &QNetworkReply::finished, [&](){

        qDebug() << reply->readAll();
        qApp->exit();
    });

    return a.exec();
}

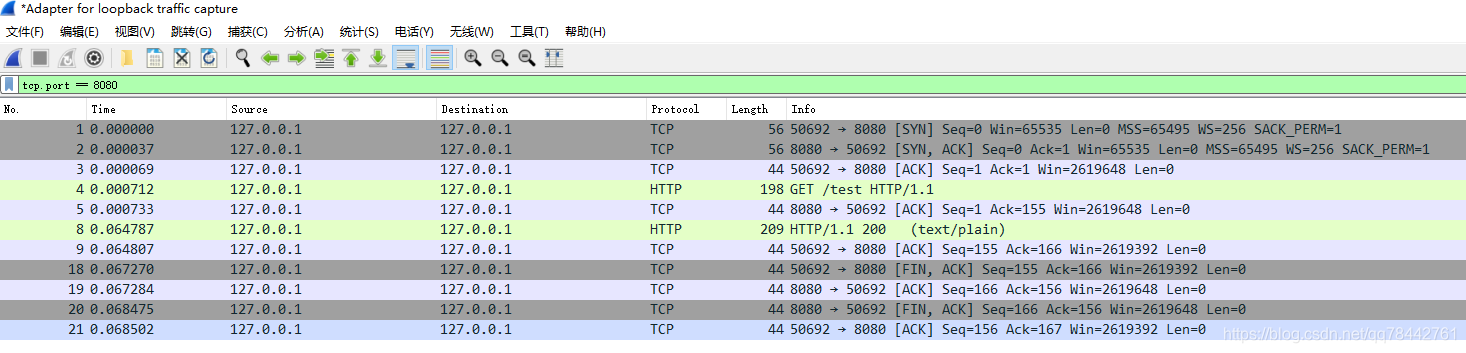

抓包如下：

抽一个来看看：

这里以数据传输过程为例（不看3次握手，不看4次分手）

从中可以看到，客户端发起HTTP GET请求后，服务端会了个ACK的标志位，代表确认，看下

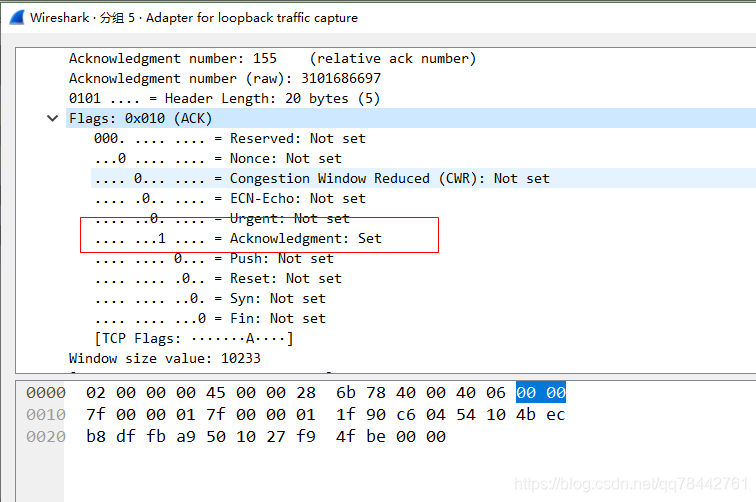

此处可以看到只有ACK被设置为1。



这里有点要注意的，

ACK标志位：ACK标志位就是上面一直说的，1bit的那个，代表成功收到的响应。

ACK number：为确认号，4字节，也就是32位

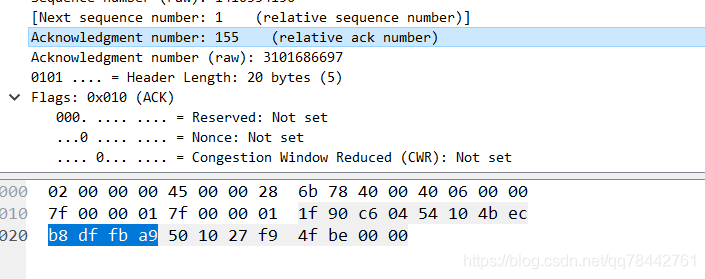

这个东西是确认号，这个是确认值，这个值是发送者的sequence number的值，发送者的sequence number是随机产生的，上面的这个服务端中ACK number为155，那么，看下，他之前的包：

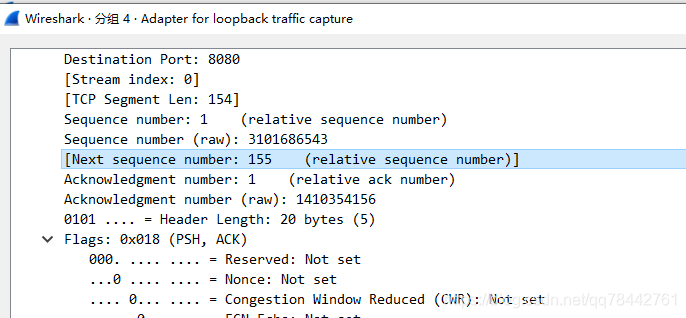

这里可以看到其sequence number为155。

这里这个ACK的意思就是，我已经收到序列为155的数据包了。OVER。
