一、Legacy BIOS 和 UEFI BIOS

喝到没味的茶

已于 2024-01-11 15:34:47 修改

阅读量1.3k

点赞数 30

分类专栏： UEFI学习笔记文章标签： c语言

于 2023-11-30 16:14:05 首次发布

本文链接：https://blog.csdn.net/qq894125916/article/details/134591346

版权

UEFI学习笔记专栏收录该内容

1 篇文章 0 订阅

订阅专栏

萌新学习UEFI，如果有错误，希望大佬能够私聊或留言指正！

文章目录

第一章 UEFI的世界

第一章 UEFI的世界

BIOS(Basic Input and Output System, 基本输入输出系统)，在个人计算机诞生的初期，有众多公司厂商为了占有更多BIOS的市场而互相厮杀，活下来的，就能将自己的BIOS技术传下去，但更多的是消失在了这场残酷的战争中。
BIOS的发展大致可以分为两个阶段：Legacy BIOS 和 UEFI BIOS时期。

1.1 Legacy BIOS

1.1.1 Legacy BIOS的启动过程

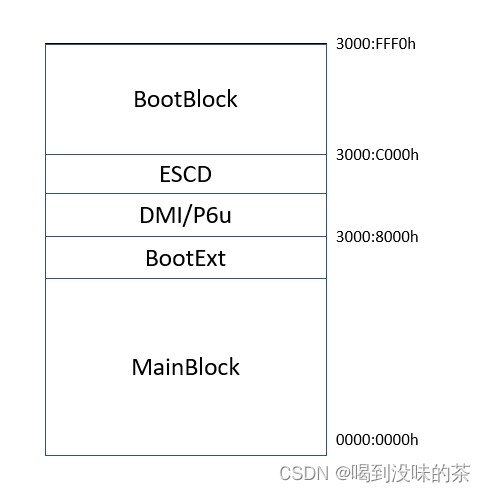

本文在讲述Legacy BIOS时，以Award 的 BIOS 为例。如图，下面展示了一个2Mb（256KB）的Award BIOS的镜像结构，这是BIOS生成的文件存储在Flash ROM中的文件结构。

PS：不同容量的Flash ROM所存储的BIOS文件结构也不相同，比如笔者所在的公司的BIOS，分16M和24M的，这两者其实文件结构是不同的。

2Mb Award BIOS 镜像图
图中所示的各个模块的功能简介如下：

BootBlock：负责初始化硬件并加载其他模块，同时这个模块也是负责刷写BIOS的支撑模块，在刷写BIOS时，该模块并不会被更新。
ESCD、DMI/P6u：用来存储BIOS配置的数据区，例如系统硬件的配置信息，Setup中选项的value等。
BootExt：主要用来解压模块到指定的内存区。
MainBlock：主体模块，由很多子模块构成，实现各类BIOS规范，例如APM规范、VESA规范、硬盘访问规范等，并对外提供BIOS的访问接口。

存放在ROM中的BIOS文件，它最终也是要加载到内存中运行的，由于当时厂商过于的“百花齐放”，他们加载的流程也并不相同，这里还是以这个2Mb的Award BIOS为例，讲解BIOS文件的加载流程。

1.1.1.1 BootROM(从ROM中启动)阶段

主板在开机启动或者重启的时候，处理器会跳到系统BIOS并开始执行代码，这个地址位于可寻址的内存的顶部。（感觉有点晦涩和抽象？继续往下看！）
一般来说，BIOS ROM会映射到内存可寻址范围的高端地址，例如咱的例子—2Mb 的 Award BIOS，它占用的内存是FFFC 0000h ~ FFFFFFFFh。主板通常会对系统BIOS进行双重映射，使得访问F000:FFF0h实际上就是访问物理地址FFFFFFF0h。

相关内容解释：
1.为什么2Mb的Award BIOS占用的内存是FFFC 0000h呢？（注意是2Mb不是2MB！）
答：2Mb = 1/4MB = 256KB = 256 * 1024b = 262144b = 0x4 0000
0x40000 + 0xFFFC 0000 = 1 0000 0000 （懂了吧，从0xFFFC 0000开始，到1 0000 0000（0xFFFF FFFF+1）之间正好差0x4 0000，这也对应了“可寻址的内存的顶部”）亦如下图所示：

2. F000:FFF0是什么？

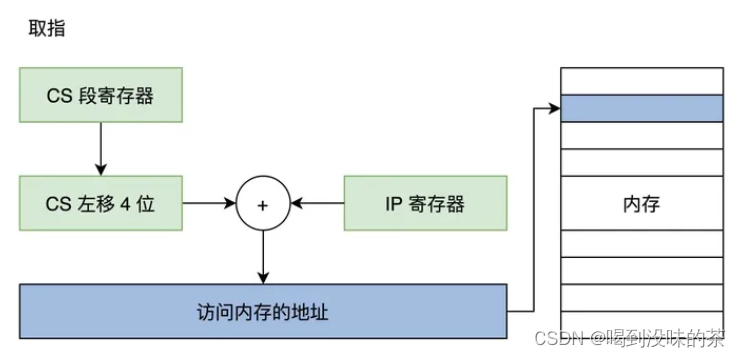

答：在早期，其实它是PC上电后，CPU执行的第一条指令。例如80286，CS (段寄存器): F000, IP（EIP偏移） : FFF0，这个计算方式如下图，F000 左移4位（或是x16）得到 F 0000， F 0000 + FFF0 = F FFF0，即0xF FFF0，0xF FFF0 ~ 0xF FFFF一共有16个地址，x86架构中，实模式下的地址映射，物理地址和内存中的一个字节一一对应，因此，0xF FFF0 ~ 0xF FFFF中就对应着16个字节，这16个字节存储的是BIOS的启动程序，即计算机在上电时执行的第一段代码。
但是，在现在，PC上电后，硬件会把EPROM(即烧录BIOS的那个芯片)里的内容映射到2个地方，一个是0xFFFFF(1MB)往下扩展的地方，另一个是0xFFFF FFFF(4GB)往下扩展的地方。因此，与早期PC不同，系统复位时，CS寄存器设置成F000h，根据之前的内容，我们知道CS寄存器设置成F000h，那么它的物理地址应该是F 0000h（左移4位嘛，先不考虑EIP），但是它的shadow register的Base却设置成FFFF 0000h，Intel有意识的将高12位也全部置1，因为只有这样，才能在CPU上电后，直接跑到4GB那么高的地址上去执行。

CS:IP计算方式图

3. 可能有人会问，这个时候内存不是还没有被初始化么？
答：是的，没错，所以这个时候即便你的内存<4GB也没有关系，因为其实并没有使用到内存。在计算机启动的过程中，确实有一个阶段是由BIOS来进行内存的初始化，在这个过程中，BIOS会执行一系列的步骤，包括检测和初始化系统的硬件，其中当然也包括内存。但是！此阶段时的内存并未初始化，所以不会使用到内存。
☆☆《硬件把ROM中的内容映射到4GB以下以及1MB以下》— —这句话我个人是这么理解的：就是它把4GB处以下以及1MB处以下的 <地址空间> 分配给了ROM，当我们执行访问4GB以下或者1MB以下的那段相关的代码的时候，可以把它当成在访问ROM的映射。例如，当CPU执行第一条位于0xFFFF FFF0的指令的时候，就间接等同于访问的ROM。因为ROM中的内容被映射到4GB以下的高位了。
更详细的与CPU上电后的相关内容，请看这里。

总的来说，BootROM阶段能做的事很有限(有点像UEFI下的PEI阶段)，主要是做一些早期的硬件初始化、判断系统是否从S3（待机）返回等工作。

1.1.1.2 Memory Sizing（内存处理）阶段

这个阶段，主要进行内存的初始化和对其他模块的校验和验证。
内存初始化一般会分成4步进行—设置内存时序、检测内存状态、设置内存大小和设置内存的其他特性。初始化完成之后，程序就可以使用内存堆栈了，代码也就不用在ROM上执行了。
这个阶段会对MainBlock进行解压，主要使用的就是BootExt模块中的函数，一边解压一遍进行校验和验证。这个阶段也会对CMOS（一般用来存储BIOS设置选项的非易失性存储芯片）进行校验和验证。

1.1.1.3 BootBlock POST（启动模块处理）阶段

这一阶段的主要目的，是在BIOS镜像因为操作失误或者病毒攻击被破坏后，在这个阶段可以让终端用户覆写ROM中的BIOS文件。（反正日后不会有这个问题，就不细说了）

1.1.1.4 MainBios POST （主模块处理）阶段

这是BIOS启动流程中最主要的部分(它都叫主模块处理了！)，在此阶段，用户通过启动过程中的输出在Debug Card上的信息（比如B站那些维修佬经常说的，卡B2了！多半核心挂了或者显存挂了），了解当前的启动情况。这些数字用来表示当前所处的启动阶段。
如果在启动过程中没有出现任何问题，那么BIOS会进行一个长的跳转，调用终端19h，加载操作系统。
至此，老BIOS就完成了它的使命。

1.1.2 Lagecy BIOS的不足

Legacy BIOS主要运行在实模式下，可寻址空间限制在1MB以内，为了在有限的空间内做更多的事情，Legacy BIOS会尽可能的利用每一段内存空间。那为了保证向后的兼容性，为大量的遗留老硬件提供了相应的驱动程序，这占用了非常大的代码空间，何况当时并没有统一的BIOS规范，各家做的百花齐放，程序员可自由发挥的空间很大，那随着人员的更替，代码维护的工程量就变得非常大，开发的效率也变得很低。（这要跳槽的话属实没法跳啊，跳过去重学一遍别人的架构）

2.1 UEFI BIOS

随着时代的变迁，UEFI（Unified Extensible Firmware Interface，统一可扩展固件接口）重磅登场，它定义了连接操作系统和硬件体系之间的标准接口，也针对Legacy BIOS的缺点进行了全面的设计，以适应飞速发展的计算机行业。

2.1.1 UEFI BIOS 名词概述

在学习UEFI之前，我们必须要了解一些基本概念，如下：

Boot Manager：操作系统或UEFI Shell等可以在任何符合规范的设备中加载，而决定加载顺序的就是Boot Manager，Boot Manager通过全局的NVRAM变量来管理加载，可以对它进行配置，以增加启动选项或者从启动列表中删除无效的选项。
UEFI Images：UEFI Image（UEFI镜像）是UEFI规范定义的包含可执行代码的二进制程序文件。它分为UEFI应用程序和UEFI驱动。
UEFI Services：UEFI Services（UEFI服务）是平台调用接口的集合，允许UEFI程序和操作系统调用，这些接口是由UEFI应用程序、驱动和UEFI OS Loader提供，主要涉及启动服务（Boot Services，BS）和运行时服务（Runtime Services，RS）。
UEFI Protocol：UEFI Protocol本质上是一种数据结构（个人感觉类似于面向对象，给你封装好的一个个函数，然后给你提供一个函数接口让你去调用），它会给你提供一个全局唯一标识符GUID（Global Unique Identification），你可以通过GUID去找到对应的接口数据结构，以及其提供的服务（类似函数）。
UEFI System Table：要写UEFI应用程序和UEFI驱动，那必须使用到UEFI Protocol，那在程序中怎么定位到这些Protocol呢？就是通过UEFI System Table来实现的。所有UEFI镜像都会接到一个指向UEFI System Table的指针，通过这个系统表可以访问固件提供的UEFI Protocol。

2.1.2 UEFI BIOS 的优点

相较于Legacy BIOS，UEFI BIOS有如下几点优势：

开发效率高：UEFI采用C、Python加少量汇编语言的混合模式编写，以C语言为主，它屏蔽了大量的底层细节，为程序员提供了非常统一的调用接口，能很方便的在多种CPU架构间编写代码，这意味这很多代码可以重复使用，极大地提高了编程效率。
突破了ROM的容量限制：UEFI可以解析文件系统，可以将硬盘的某个区域变为自己的存储空间，这不但保证了充足的容量，而且可以直接执行一些常用的程序。
可拓展性好：这就不用说了，因为Protocol，C语言中引入类似面向对象的概念，自然拓展性好。
系统性能高：Legacy BIOS 运行于16位实模式下，而UEFI是直接运行在保护模式下的，可以充分利用CPU和内存，UEFI提供了一步操作机制，这类似于操作系统下的多进程模式，可以充分提高CPU的利用率，来减少等待时间。
安全性高：UEFI建立了完整的可信链基址，主板出厂时，内置了一些可靠的公钥，当安全启动（secure boot）功能打开时，UEFI在执行应用程序和驱动前，会检测应用程序和驱动的证书，只有证书被内置的公钥认证通过，它才能够被执行。这个安全机制极大地提高了操作系统启动过程时的安全性，能有效阻止恶意软件。
易用性好：UEFI支持高分辨率的彩色显示，可以运行GUI界面，支持使用鼠标，使得开发人员可以构建非常有好的用户交互界面。

2.1.3 UEFI BIOS的启动过程☆☆☆

与Legacy BIOS的百花齐放形成了鲜明的对比，UEFI BIOS的启动非常的标准，规范化。它一共经历7个阶段，如下图所示：
在这里插入图片描述
这7个阶段分别是：SEC、PEI、DXE、BDS、TSL、RT、AL阶段。从我做BIOS的来看，一般来说，BIOS工程师最主要关注PEI、DXE、BDS这三个阶段。下面简单讲讲这几个阶段主要负责什么事。

1. Sec阶段

Sec(Security)阶段是UEFI 启动的第一阶段，计算机上电启动后进入此阶段，这一阶段运行在内存初始化之前，仅CPU的寄存器和CPU内部资源可以使用。一般来说，系统会使用临时RAM来进行代码的运行和数据的存取，常用的临时RAM为Cache。
Sec阶段的主要完成的任务如下:
1.处理系统上电或重启：当系统上电、重启或者运行过程出现异常信号导致重启时，将跳转到**Reset Vector（重启向量）**处开始运行。
2.创建临时内存：一般使用Cache作为临时内存，虽然程序还是在ROM上执行，但是可以依赖于栈的C语言函数，便于程序员开发。
3.提供安全信任链的根：Sec阶段是整个可信系统的根基，为了保证执行代码是可信的，通常会在这个阶段对PEI加载映像进行HASH校验。
4.传送系统参数给下一阶段（PEI）：传递的信息包括平台的状态，BFV（Boot Fireware Volume，可启动固件）、临时RAM的地址和大小、栈的地址和大小。

2. PEI阶段

在PEI（Pre-EFI Initialization）阶段。程序从ROM执行转向内存执行。这个阶段会对内存进行完全的初始化，它主要为后面的DXE阶段准备执行环境。在PEI阶段后期，也会对S3返回时间进行处理。

从功能上来说，PEI可以分为PEI内核（PEI Foundation）和PEI Dispatcher。PEI内核负责PEI阶段的服务和流程；PEI模块派遣器则是按照系统中的PEI Module的依赖关系，依次执行PEI Module。PEI阶段操作执行流程如下：

接收从SEC传递过来的参数，使用Cache作为内存
PEI模块派遣器执行循环，依次执行各PEI模块，包括CPU PEI Module、Platform相关的PEI Module、内存初始化PEI Module。
检查计算机处于何种启动模式（Boot Model），如果检查发现计算机处于S3启动模式，那就执行S3返回流程，如果不是，则准备HOB（Hand-Off-Block）列表，进入DXE入口。
PEI内核（PEI Foundation）存在于BFV中，他在SEC阶段被验证过，以确定它是否遭到破坏。它会建立一个System Table，即PEI服务表（PEI Services Table），所有的PEI Module都可以访问它。
PEI Module是一些可执行的二进制代码，封装了关于处理器、芯片组、设备或者平台相关的功能，并由PEI内核负责派遣，各个 PEI Module 之间的沟通，是通过PPI（PEIM to PEIM Interfaces）来实现的。以下为PPI的数据结构，它由一个GUID和一个指针组成。

// The data structure through which a PEIM describes available services to the PEI Foundation.
//
typedef struct {
  //
  // This field is a set of flags describing the characteristics of this imported table entry.
  // All flags are defined as EFI_PEI_PPI_DESCRIPTOR_***, which can also be combined into one.
  //
  UINTN       Flags;
  //
  // The address of the EFI_GUID that names the interface.
  //
  EFI_GUID    *Guid;
  //
  // A pointer to the PPI. It contains the information necessary to install a service.
  //
  VOID        *Ppi;
} EFI_PEI_PPI_DESCRIPTOR;

PEI Module 可以通过 PEI Services 来 InstallPPI() 和 ReinstallPPI() 来发布一个有效的PPI, 而其他的 PEI Module 可以使用PEI Services 中的 LocatePPI()来找到需要的PPI。

3. DXE阶段

DXE（Driver Execution Environment）阶段执行大部分的系统初始化工作，为后续的UEFI和操作系统提供了UEFI的System Tables、Boot Services、Runtime Services。在这个阶段，内存就已经可以正常使用了，大量复杂的工作，比如为硬件提供驱动程序，就都可以实现了。
DXE阶段的几个组成部分如下：
DXE Foundation(DXE 内核)：它抽象于系统硬件，负责DXE的基础服务和执行流程，产生UEFI Boot Services，Runtime Services和DXE Services。
DXE Dispatcher（DXE派遣器）：负责初始化系统设备，发现并以正确的顺序执行DXE驱动。
DXE Driver（DXE 驱动）：负责初始化处理器、芯片组、系统组件，所有的DXE驱动都可以使用UEFI Boot Services(启动服务)、Runtime Services（运行时服务）和DXE Services（DXE服务）。
这几个部分协同工作，完成平台的初始化，并提供启动操作系统所需要的服务。
DXE阶段的执行流程与PEI阶段很类似，具体如下：
1）进入DXE Entry（DXE 入口）。
2）根据HOB list初始化系统服务。
3）DXE Dispatcher调度遍历系统中的驱动，直到所有满足调教的驱动都被加载。
4）进入BSD阶段。
在此阶段运行的驱动有两种类型，一种是早期的DXE驱动，另一种是符合UEFI驱动模型的驱动。这两个的区别在于：
前者通常包含基础服务、处理器初始化代码、芯片组初始化代码和平台初始化代码，它会主动寻找设备并初始化它。
后者是系统服务根据设备来寻找驱动，找到合适的驱动然后再执行初始化操作。

即
前者是各种初始化代码之类的 -----------主动找--------》设备
后者是系统服务 -----根据设备找--------》驱动

4. BDS阶段

BDS（Boot Device Selection）阶段负责发现每个启动设备，并执行启动策略。他会初始化控制台设备、加载必要的设备驱动，并根据系统设置去加载和执行Boot Option（启动项）。在DXE阶段加载的各个驱动，将在此阶段与系统中的硬件进行匹配连接，使得各个启动设备可以进行读写。
BDS策略通过全局NVRAM变量配置。操作系统安装完后 [操作系统加载器] 的路径将存储在NVRAM变量中，UEFI可以根据该路径使用操作系统加载器来加载执行操作系统。
如果BDS阶段启动失败，系统将重新调用DXE Dispatcher，再次进入寻找启动设备的流程。
