(WWDC) Auto Layout 的秘密, Part 1

内容概览：

1. Maintainable Layouts（创建易维护的布局）
2. Changing Constraints（改变约束）
3. View Sizing（View的尺寸）
4. Self-Sizing Table View Cells（尺寸自适应的TableViewCell）
5. Priorities（优先级）
6. Alignment（对齐）

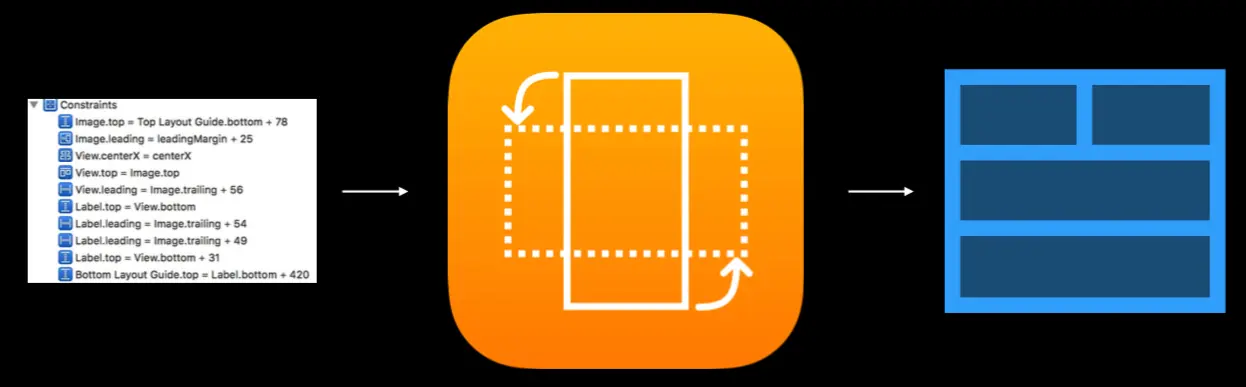

本质上来说，使用AutoLayout就是先输入一组约束信息，然后系统会将其转换为一系列的方程，最后通过线性代数算出你想要的frame，并进行视图的布局。

Maintainable Layouts（创建易维护的布局）

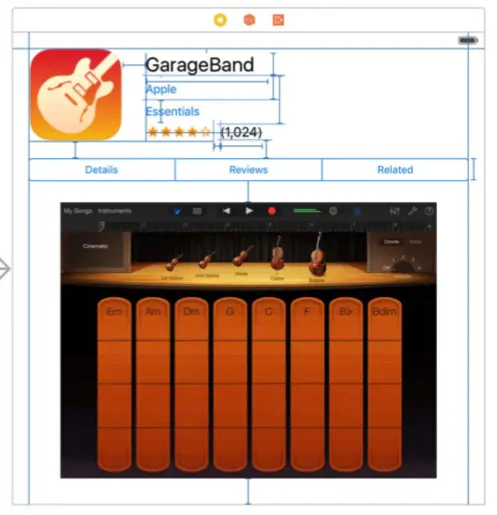

这么多约束！如果，让你在星星控件和Essentials中间加一个控件，你会从哪里开始着手？
找到某些关键的约束，然后去掉，然后再添加新的控件和新的约束？？？很难受，对吧？

使用UIStackView (iOS 9) 和 NSStackView (OS X 10.9)可以更好地去解决这个问题！
Stack View的实现基于AutoLayout，它会帮你管理约束。

• 水平、竖直布局方式





• 对齐方式








• 分布方式





Fill Proportionally基于subview的ContentSize。

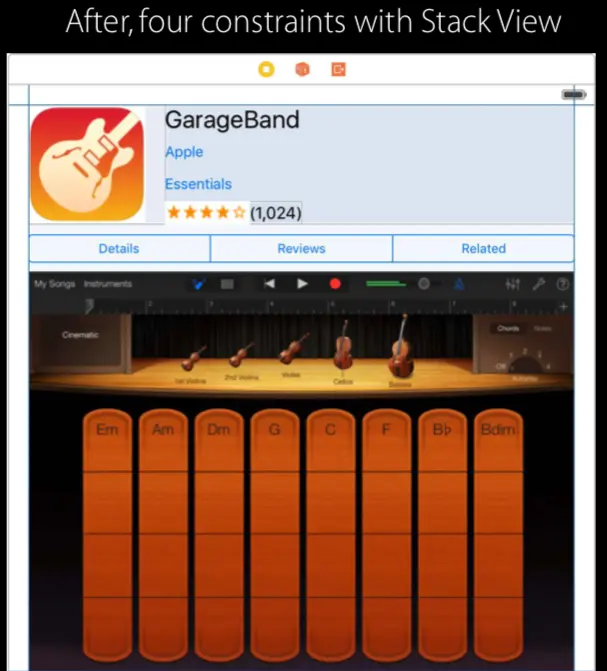

使用Stack View进行布局的效果：

Changing Constraints （改变约束）

使用Activate和Deactivate，而不是Add和Remove。

• 约束会找到自己所属的容器；
• 更高效地添加约束；
• 你不需要手动地去引用你的View来改变布局；

切记！永远不要对self.view.constraints进行deactivate操作。

• 不是所有的约束都属于当前view；
• 会有神奇的事情发生；
• 一定不要这样做！

如果某个约束需要更改，引用这个约束，稍后更改即可。
如果需要基于约束做动画，就引用这个约束，然后在View的Animation中做动画即可。

View Sizing（View的尺寸）

• 固有的内容尺寸（Intrinsic content size）
  某些View具有intrinsicContentSize属性，比如：Label和ImageView







  Size来源于内部的内容(Content)。
  系统会决定Size的约束。
  布局的Size是没有保证的，因为约束自适应会导致变形。

• 定义明确的Size（Defining a particular view size）
  首先，使用约束。
  如果有需要，也可以重写intrinsicContentSize属性。比如：
  1. 你无法从约束中获得Size的信息；
  2. view需要绘制自定义的内容；
  3. 你需要自己把控约束，比如：本地化文本会有不同的文本长度，需要重新计算intrinsicContentSize；

Size Class的变更也会影响到size。

Self-Sizing Table View Cells（尺寸自适应的TableViewCell）

• 尺寸的自适应依赖于约束；
• 宽度由Cell来决定；
• 约束必须决定高度（充分利用比例关系）；

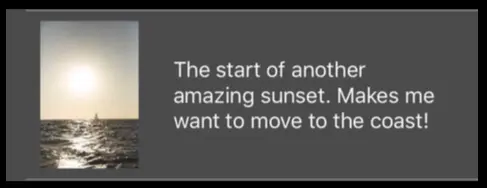

shorter text

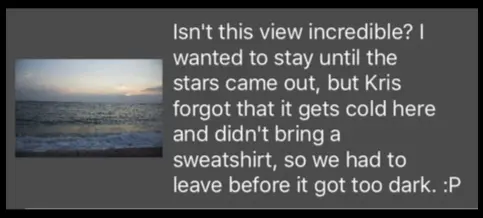

longer text

Priorities（优先级）

Constraint Priorities

Constraint Priorities

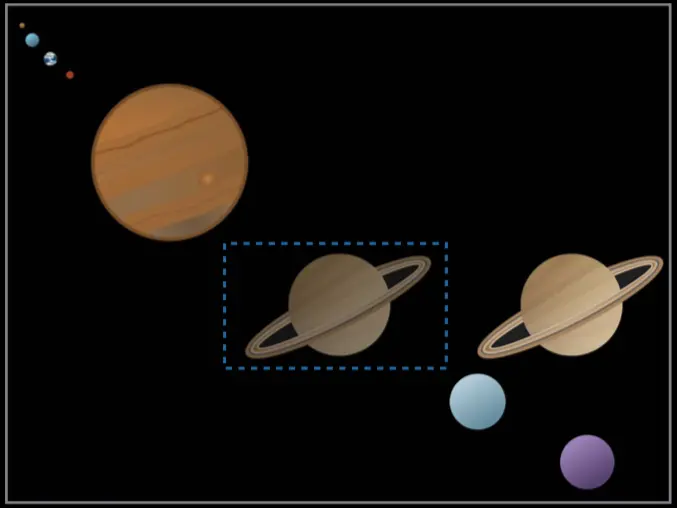

本该出现在虚线框位置的View，却出现在了错误的位置，为什么？

因为，出现了不只一种布局方案：

• 约束设置不到位
• 约束的优先级设定有误

最终，系统会自行选择布局方案。

约束优先级的值可以设置为1到1000之间的任意值。

• Required 为 1000
• DefaultHigh 为 750
• DefaultLow 为 250

你也可以通过代码来更改约束的优先级：

widthConstraint.priority = UILayoutPriorityDefaultHigh + 10;

Content Priorities

Content Priorities

Content Priorities的设定，决定了View如何处理它的内容。

Content Priorities默认设定不是Required。

• 你也不要将它设定为Required级别；
• 如果设定为Required，可能会导致约束不适用；

当然，相同的Content Priorities也可能会导致歧义。

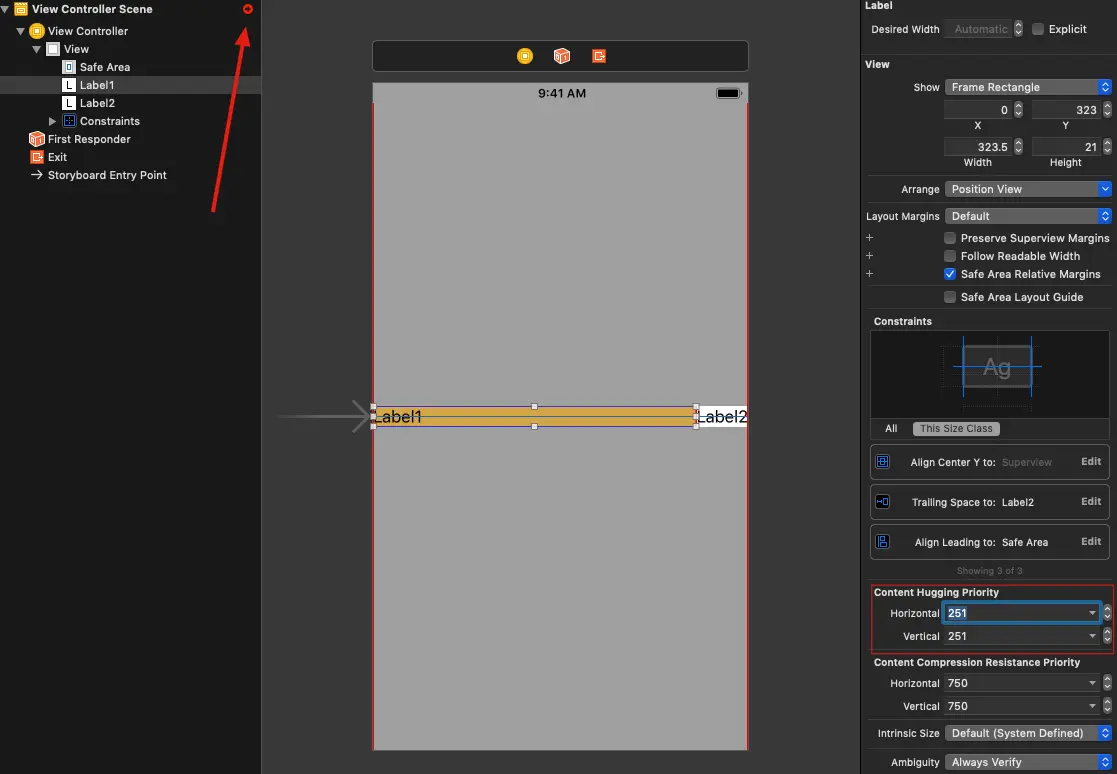

• Content Hugging Priority

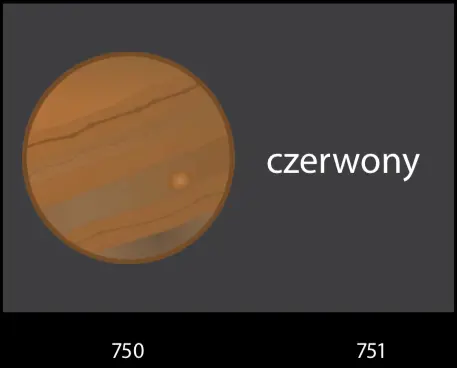

可以发现，通过更改Content Hugging Priority的值来更改View的布局。
布局的最终结果依赖于View内部的内容。

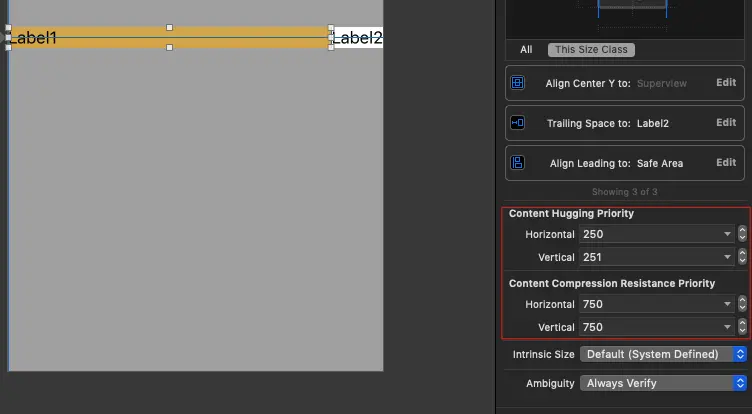

• Content Compression Resistance Priority

可以发现，更改Content Compression Resistance Priority的值也会影响View的布局。

总结一下，使用Priority的好处：

• 可以使约束远离不适用的情况（但是要小心优先级之间的竞争）；
• 布局更加一致；
• 可以得到正确的布局（Hugging priorities拥抱View的内容，Compression resistance防止被挤压）；

Alignment（对齐）

• firstBaseline 和 lastBaseline
  使用 firstBaseline 和 lastBaseline 比使用 top 和 bottom 更好地实现文本对齐。
  对于动态文本，效果更佳。

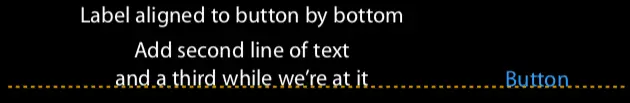

使用lastBaseline来对齐文本

使用firstBaseline来对齐文本

• Leading and Trailing

使用left/right (英语)	使用left/right (阿拉伯语，阅读顺序是从右到左)	使用 leading/trailing

使用 leading/trailing 而不是 left/right。
可以更好地实现本地化。

• Alignment Rects

transform前	transform后

• Alignment Rects通常不等同于frame
• 只包含最主要的部分
• 就算view发生了transform也不会改变。

比如上图中，不包括阴影部分(按钮的阴影)，也不包括那些次要的部分(勾的最上面部分)。

如果需要使用Alignment Rects，重写view的alignmentRectInsets属性即可。

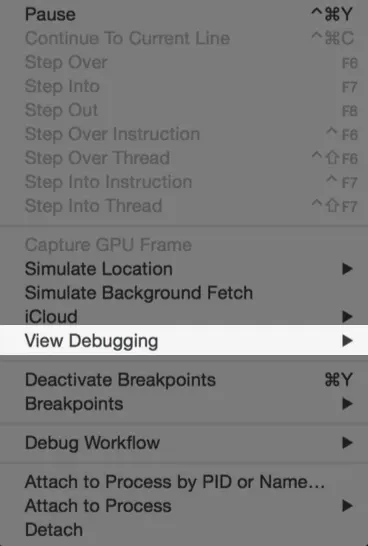

可以通过Xcode调试，找到alignmentRectInsets。

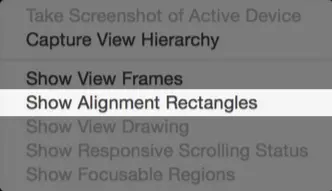

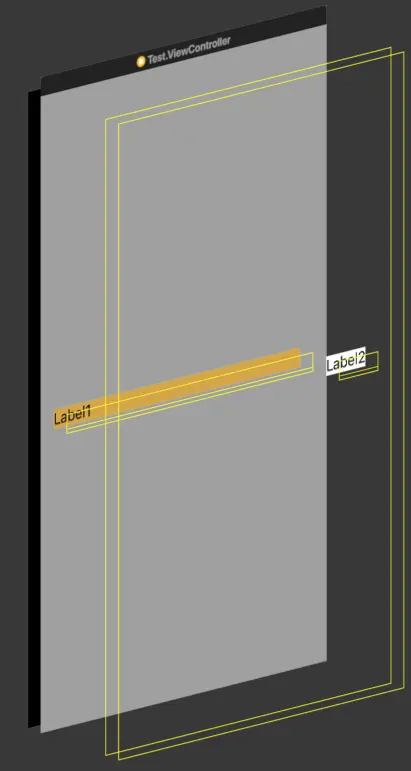

勾选Show Alignment Rectangles之后，点击Capture View Hierarchy，即可看到Alignment Rectangles (黄颜色的矩形)。

也可以通过alignmentRectForFrame获取。

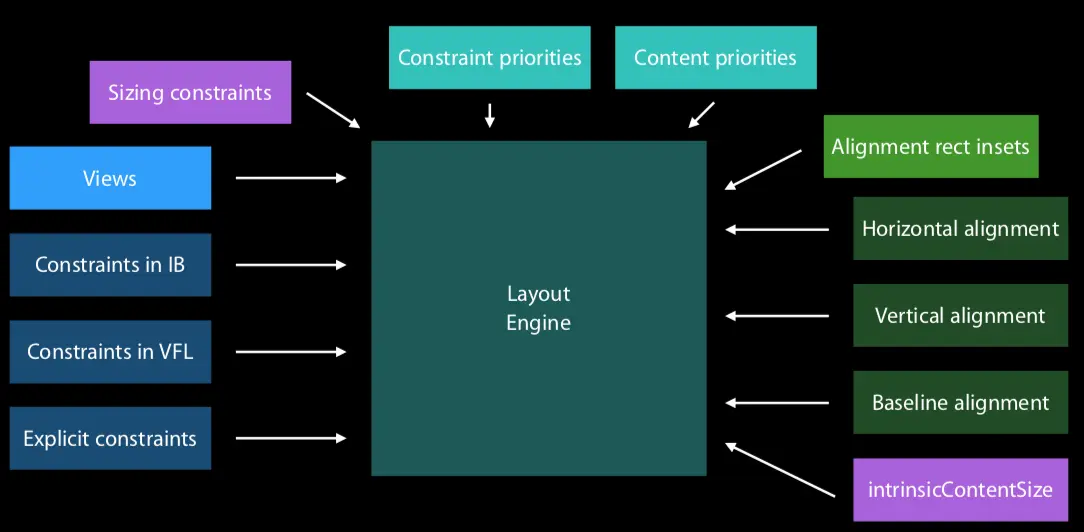

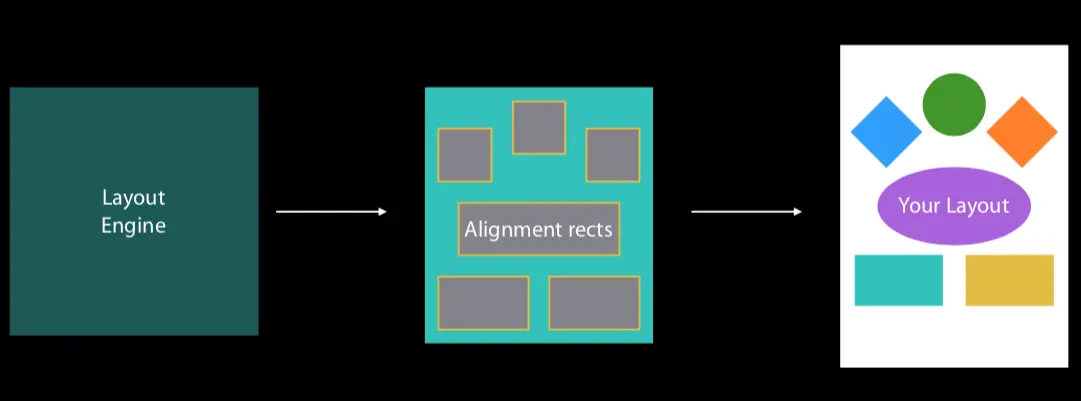

布局构建概览

总结

• 使用Stack View帮助构建易维护的布局；
• 使用activate和deactivate控制约束；
• 用约束决定size（明智地重写intrinsicContentSize）；
• 使用Priority合理地解决布局问题；
• 除了使用top, bottom, center进行布局，还可以使用baseline, leading, trailing等（记得做本地化适配）；

继续阅读 (WWDC) Mysteries of Auto Layout, Part 2 。
