【单片机笔记】Altium Designer使用极坐标绘制PCB

Altium Designer版本为16.1

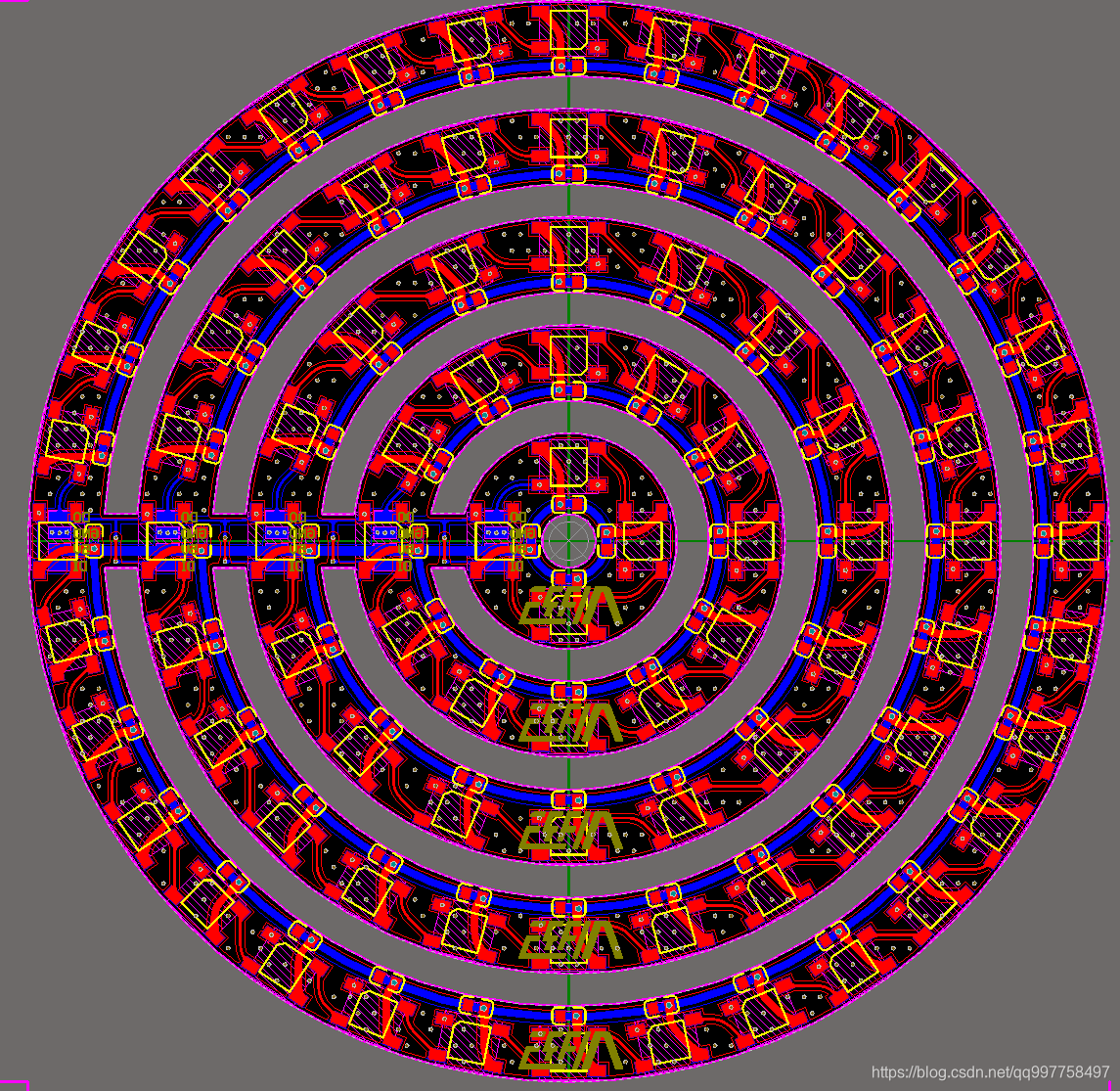

先来看一张图：

除了特殊的阵列粘贴外就是是用极坐标了，极坐标极大的方便了元件位置的布局，不用考虑元件的旋转角度问题。

我这张图就记录是极坐标方式绘制的，极坐标是以角度为计量单位的，而平时用到的是横坐标和纵坐标的长度方式。

下面分步骤说明：

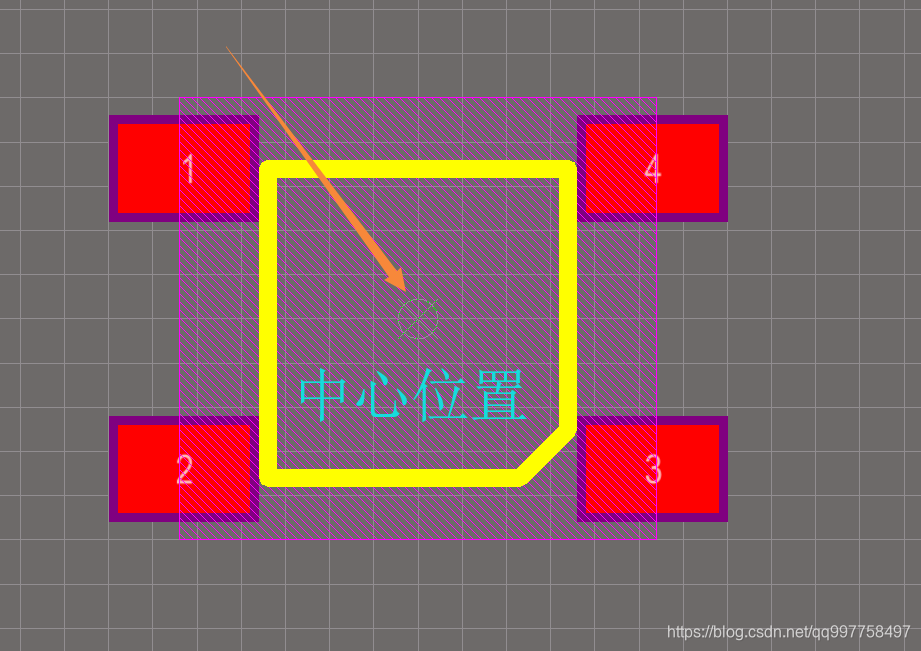

1、在绘图之前，需要确保所用到的元件pcb库是中心对称的，因为这样才更好的方便去布局。

2、确定原点，这个可以在Edit  -->  Origin  -->  Set（快捷键 E O S）里设置，然后点击PCB上的一个点设为坐标原点

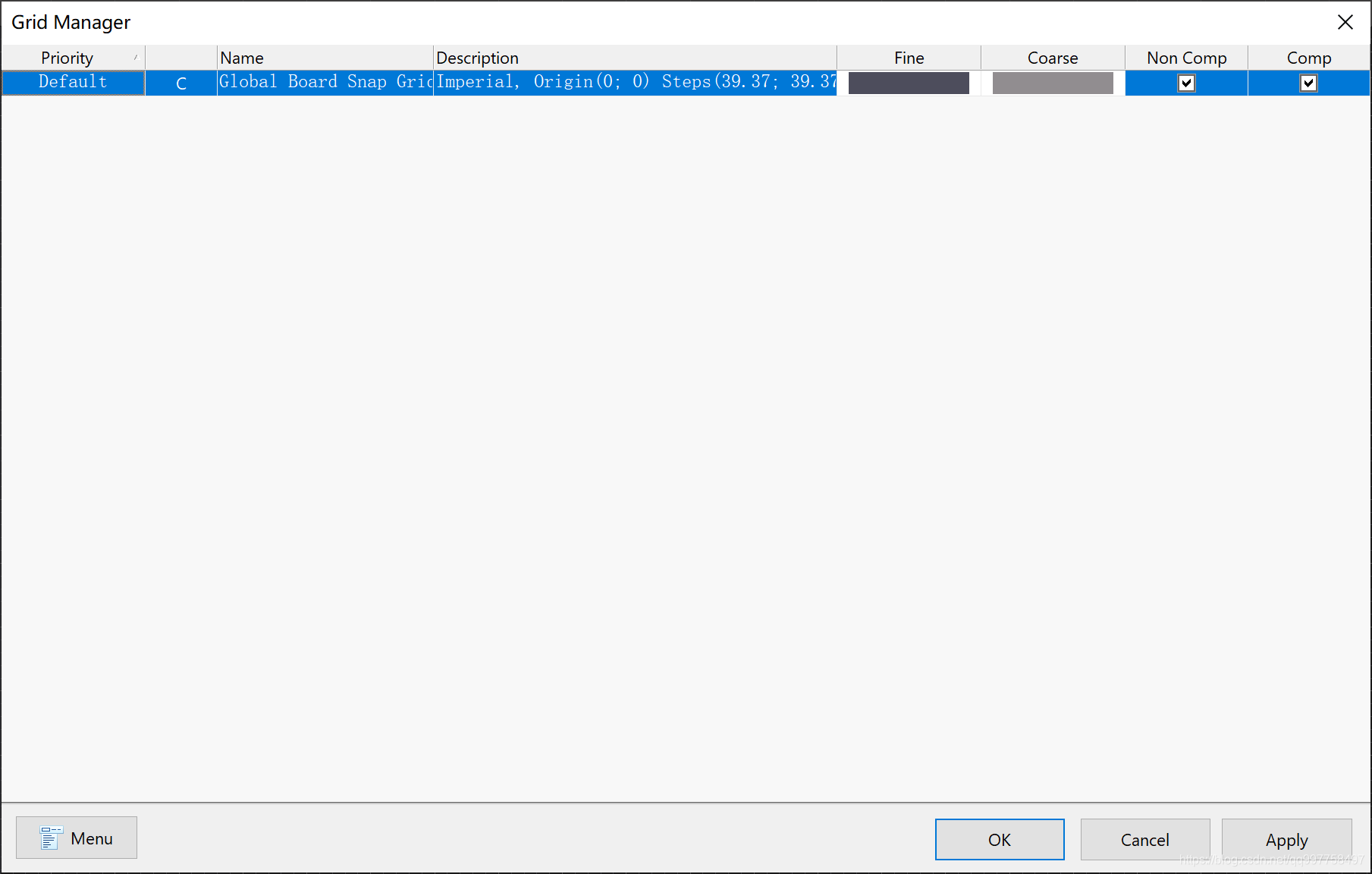

3、设置极坐标，这个习惯上直接快捷键（O G）调出栅格管理器

然后在菜单里面去添加一个极坐标，

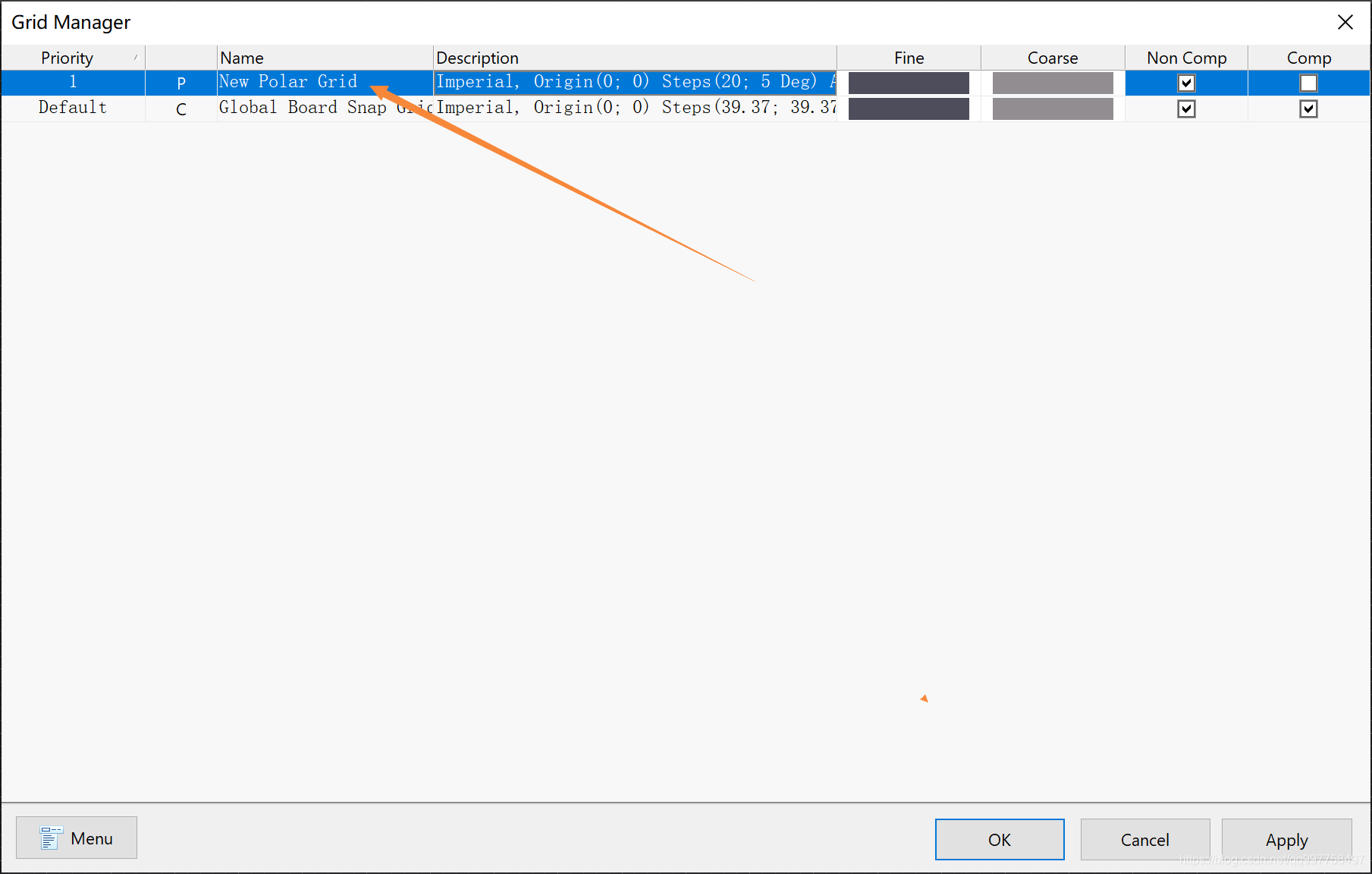

点击左下角的Menu --> Add Polar Grid...，这时候会看到添加了一个行

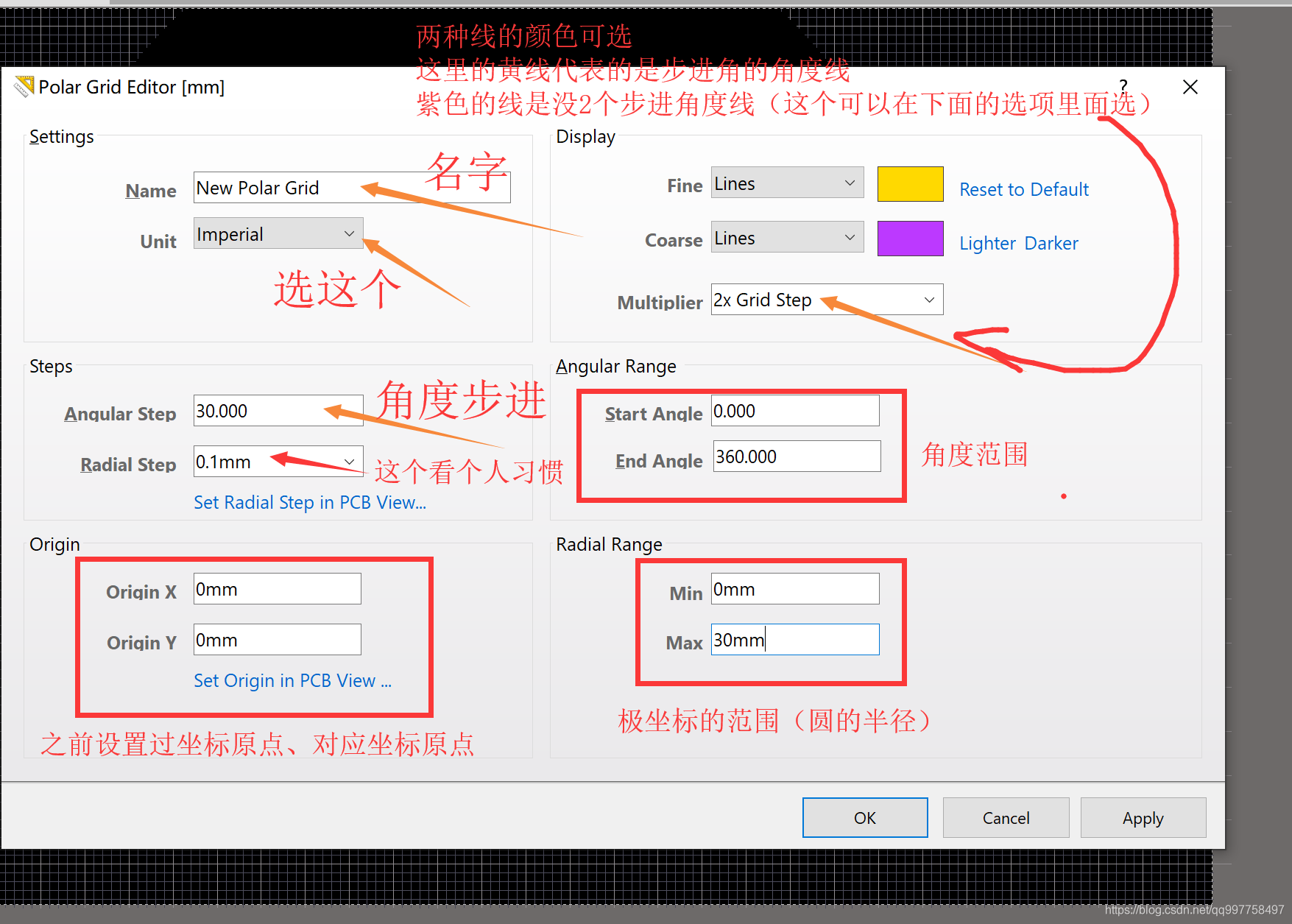

双击新添加的一行，进入设置

设置好后别忘记使能这个极坐标，方法是在Menu -->  Enable All Custom Grids

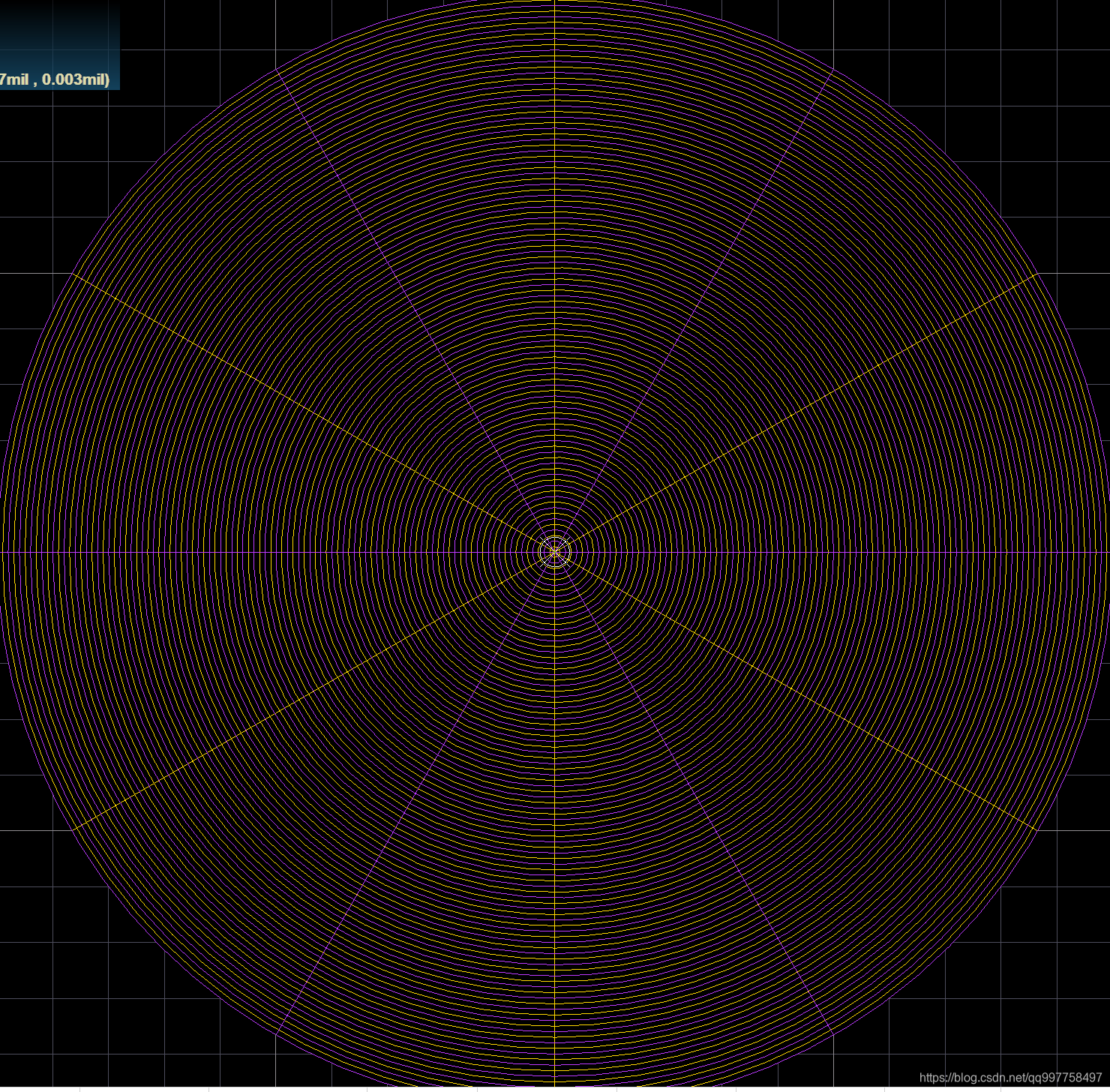

效果如下：

然后就可以把元件放上去了，进入到区域内会自动角度。

4、如果需要两个和两个以上的角度怎么办

我在测试的时候最开始也是用的多个极坐标的方法，发现除了第一个外，其他的虽然能够设置出来，但是无法自动角度。所以我后来就全部用了一个，方法也很简单，举一个例子：第一圈外圈有32个元件，那么就把这个角度步进设置成（360/32）/2 = 5.625°，然后把元件的位置等都放置好，再来设置第二圈，比如第二圈有12个元件，那么要均匀分布的话就是（360/12）/2=15°，依次下去。。。。这里可能会有疑问为什么步进角度要除以2，在我使用的过程中发现这样要比算出了的步进角度更方便去布局（密度大了）。

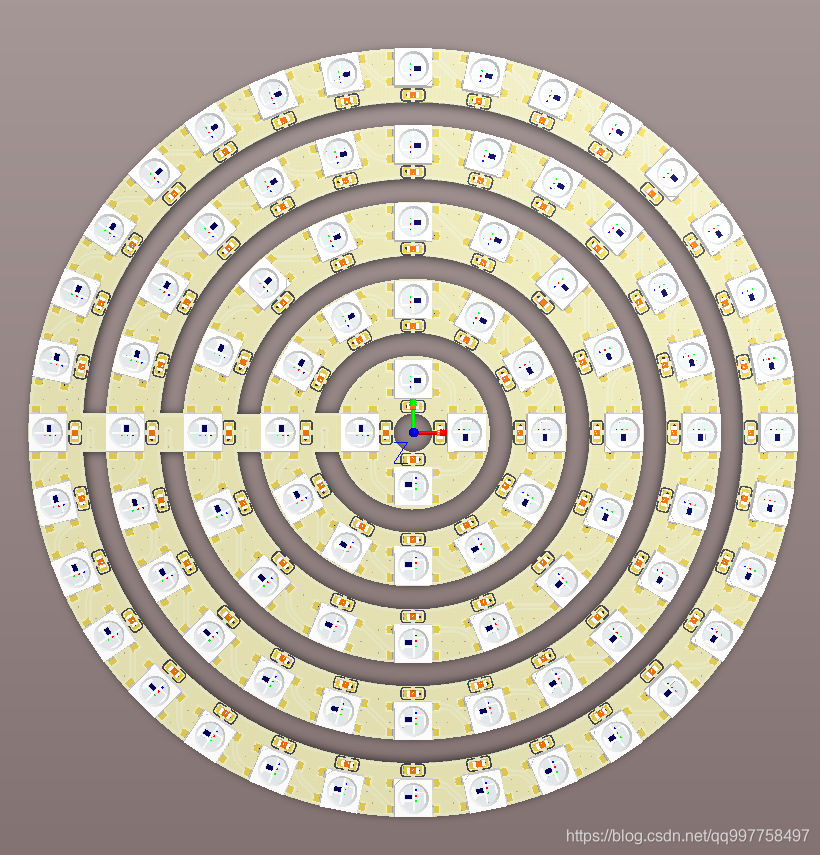

最后附上测试成品图：

By Urien 2019年7月28日 10:25:12
