Altium Designer（十）：极坐标

PCB设计时，有时需要圆弧等间距以进行元器件排列，可以用极坐标的办法辅助

1、PCB的设计中，坐标原点 Origin 一定要设置，一般设置为PCB的左下角；

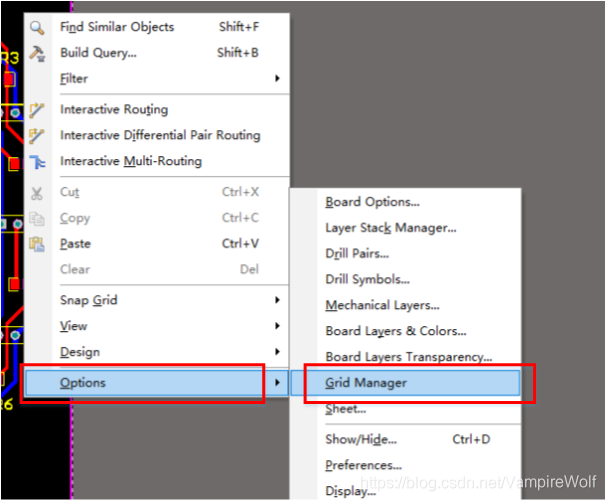

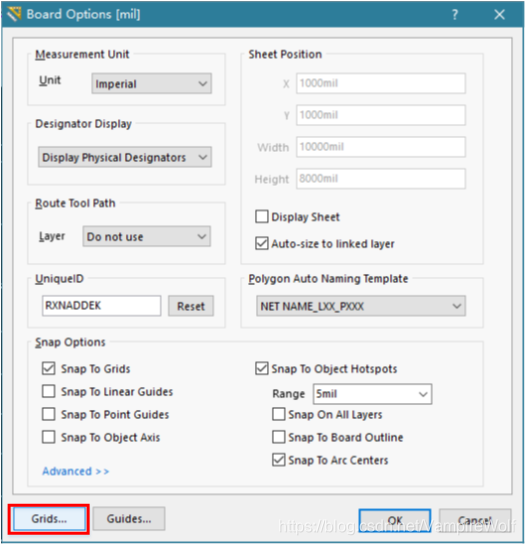

2、在PCB文件中，菜单栏 Design->Board Options->Grids 或者空白处单击右键选择 Options-->Grid Manager（快捷键 O-->G ），进入格点管理器；

或

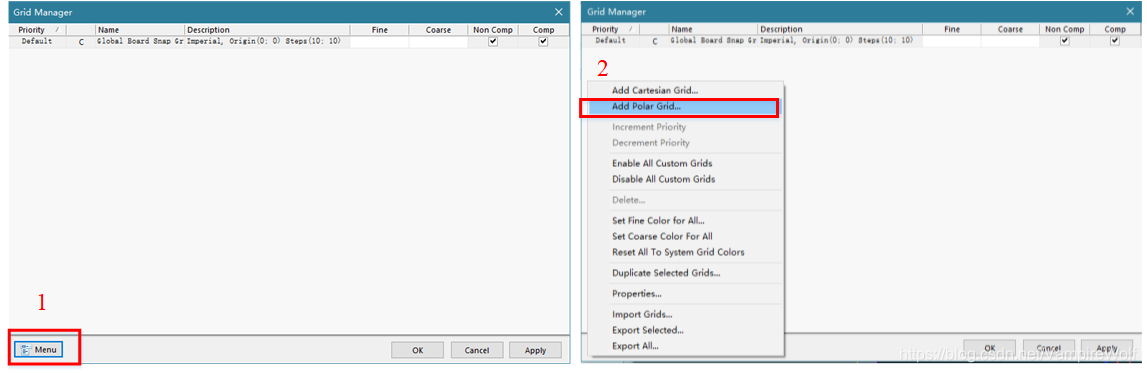

3、点击左下角的“Menu”选项，选择添加“Add Polar Grid...”添加极坐标命令（Grid Manager 中，默认存在一个全局格点，无需改动）；

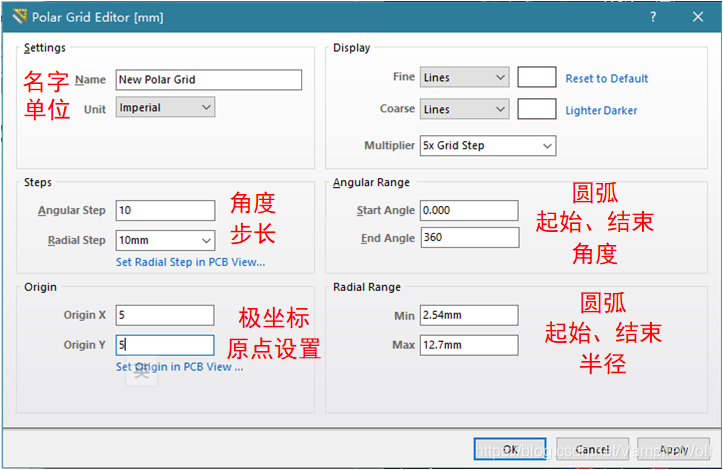

4、双击添加的极坐标栏，进入极坐标设置窗口，如图所示；

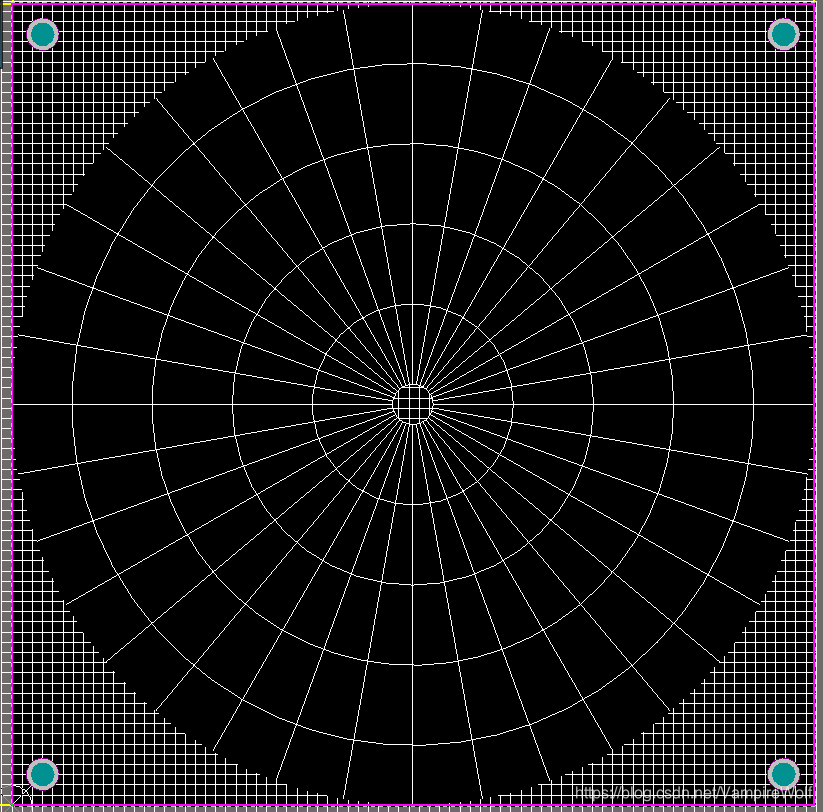

5、按照需求，设置极坐标参数，点击“OK”，退出Grid Manager界面，勾上“Comp”选项，点击“OK”，PCB文件便会按照设置的参数生成一个如图所示的极坐标；

6、接下来可以在极坐标区域内，按照极坐标进行元器件的摆放（极坐标区域内，格点是极坐标方式；该区域外，是默认坐标方式）。
