关于LDO后端电容问题大家可能没有注意过，我们就以AMS1117为例子讲解：

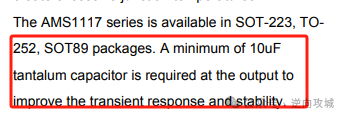

输出端至少需要10uF钽电容，以提高瞬态响应和稳定性，为啥要加10uF电容呢？

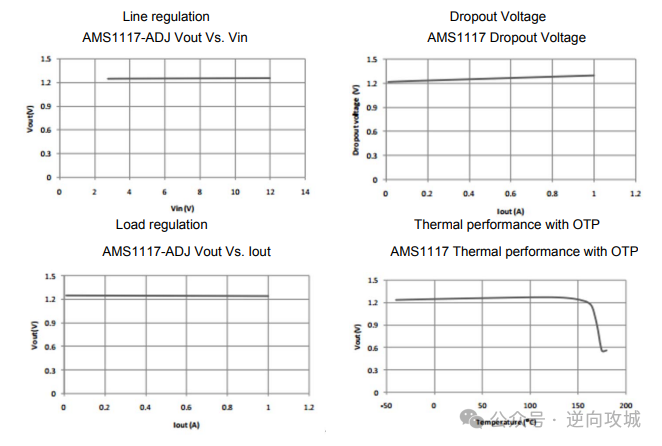

从规格书里面的测试波形来看，后端输出还是很稳定的状态的。

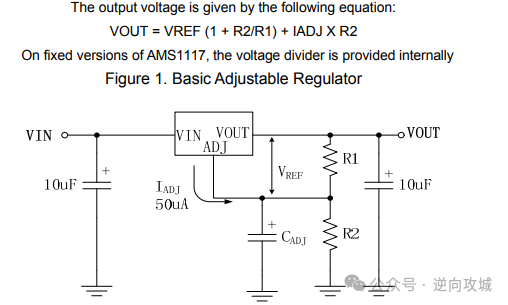

这是LDO的电路拓扑，前后端都加了一个10uF的电容，

从规格书的描述中可以看到AMS1117需要一个从VOUT到GND的电容，为内部增益级提供补偿反馈。这是为了保证输出端的稳定性，本身也是内部高频开关，快速通断中，会产生高频谐振和噪声，导致后端电压不准和突变。

有很多新手朋友可能也发现了，不加电容的时候，直接量输出端后，会发现电压直接不准了，输出一般都会偏大很多，整个电路不能正常工作，然后慢慢的加小电容到推荐电容的过程中，电压慢慢开始稳定了，输出也慢慢正常了，电路正常工作了。以前设计电路的时候，我没有加合适的电容或者干脆直接去掉电容，导致电路一直工作不正常，然后也没人能解释，只知道要加。

前端电容的作用：

1.在芯片的使用过程中，会出现瞬间电流较大的情况。当芯片的电压变化很快时，芯片内部的电源线电感将会形成高频谐振，导致芯片内部工作不稳定，进而影响整个系统的稳定性和正常工作。为了解决这个问题，供电电容被设计到芯片旁边。

2.供电电容通过提供稳定的电源电压，抑制瞬间电流的峰值，降低芯片内部电源线的噪声和谐振，并改善芯片的稳定性和工作性能。因此，供电电容的作用是为芯片提供稳定的电源，从而确保芯片正常地工作。

后端电容的作用：

1.稳定输出电压。电源输出电容能够通过对电源输出电压的平滑作用，减小电压的纹波，从而使输出电压更加稳定

2.过滤噪声。电源输出电容能够滤除器件的高频噪声，从而提高电源噪声抑制能力，保证输出电压的质量。

小结：

1.LDO设计的前后端电容都不要去掉，最好按照电路的频率特性，10uF和0.1uF电容各加一个；

2.电源升压还是降压都是通过MOS高频开关，电源会存在高频振荡等问题产生纹波和噪声，需要滤除。
