keepalived实战

1、keepalived安装

yum安装：

yum install keepalived -y

源码安装：

wget https://www.keepalived.org/software/keepalived-2.2.7.tar.gz --no-check-certificate #--no-check-certificate 不检查证书
tar -zxvf keepalived-2.2.7.tar.gz #解压源码
cd /root/data/keepalived-2.2.7/ && ./configure --prefix=/usr/local/keepalived-2.2.7/ #--prefix=安装目录
make && make install	#编译安装
cp /root/data/keepalived-2.2.7/keepalived/etc/init.d/keepalived /etc/init.d/keepalived #复制源码目录中启动文件到initial.d
chmod 755 /etc/init.d/keepalived	#赋权
chkconfig --add keepalived	#添加系统服务
systemctl enable keepalived.service #添加开机启动
#源码安装、需将可执行文件和配置文件软连接到启动脚本默认目录
ln -s /usr/local/keepalived-2.2.7/etc/sysconfig/keepalived  /etc/sysconfig/keepalived
ln -s /usr/local/keepalived-2.2.7/sbin/keepalived /usr/sbin/keepalived
mkdir -p /etc/keepalived
cp /usr/local/keepalived-2.2.7/etc/keepalived/keepalived.conf.sample /usr/local/keepalived-2.2.7/etc/keepalived/keepalived.conf
ln -s  /usr/local/keepalived-2.2.7/etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf

2、keepalived配置–vrrp_instance

配置文件：

/etc/keepalived/keepalived.conf

日志文件

/var/log/messages

主备配置文件对比：

master：

! Configuration File for keepalived
#全局定义模块
#配置邮件信息
global_defs {
   #smtp_connect_timeout 30 #邮件超时时间
   router_id LVS_DEVEL_01  #一般为hostname或者ip
}
#VRRP实例定义块
vrrp_instance VI_1 {
    state MASTER  #状态只有MASTER和BACKUP两种，并且要大写，MASTER为工作状态，BACKUP是备用状
    interface ens33 #网卡名称
    virtual_router_id 51 #虚拟路由标识，同一个vrrp_instance的MASTER和BACKUP的id相同
    priority 100 #优先级，同一个vrrp_instance的MASTER优先级必须比BACKUP高。
    advert_int 1 #MASTER与BACKUP负载均衡器之间同步检查的时间间隔，单位为秒。
    authentication {
        auth_type PASS #验证authentication。包含验证类型和验证密码。类型主要有PASS、AH 两种，通常使用的类型为PASS
        auth_pass 1111 #验证密码为明文，同一vrrp实例MASTER 与BACKUP 使用相同的密码才能正常通信。
    }
    #VIP,可以有多VIP，每个地址占一行，不需要子网掩码，同时这个ip 必须与我们在lvs 客户端设定的vip 相一致！
    virtual_ipaddress {
        192.168.121.200/24
    }
}

backup：

! Configuration File for keepalived
#全局定义模块
#配置邮件信息
global_defs {
   #smtp_connect_timeout 30 #邮件超时时间
   router_id LVS_DEVEL_02  #一般为hostname或者ip
}
#VRRP实例定义块
vrrp_instance VI_1 {
    state BACKUP  #状态只有MASTER和BACKUP两种，并且要大写，MASTER为工作状态，BACKUP是备用状
    interface ens33 #网卡名称
    virtual_router_id 51 #虚拟路由标识，同一个vrrp_instance的MASTER和BACKUP的id相同
    priority 99 #优先级，同一个vrrp_instance的MASTER优先级必须比BACKUP高。
    advert_int 1 #MASTER与BACKUP负载均衡器之间同步检查的时间间隔，单位为秒。
    #nopreempt	#不抢占、一般backup设置
    authentication {
        auth_type PASS #验证authentication。包含验证类型和验证密码。类型主要有PASS、AH 两种，通常使用的类型为PASS
        auth_pass 1111 #验证密码为明文，同一vrrp实例MASTER 与BACKUP 使用相同的密码才能正常通信。
    }
    virtual_ipaddress {  #虚拟ip地址,可以有多个地址，每个地址占一行，不需要子网掩码，同时这个ip 必须与我们在lvs 客户端设定的vip 相一致！
        192.168.121.200/24
    }
}

3、启动并验证keepalived

#master
systemctl start keepalived.service
ip addr #查看master实例网卡上是否有vip生效
systemctl stop keepalived.service #关闭master keepalived服务，查看backup ip信息
#backup
ip addr #vip生效则keepalived配置成功

问题记录

（1）同时出现两个vip

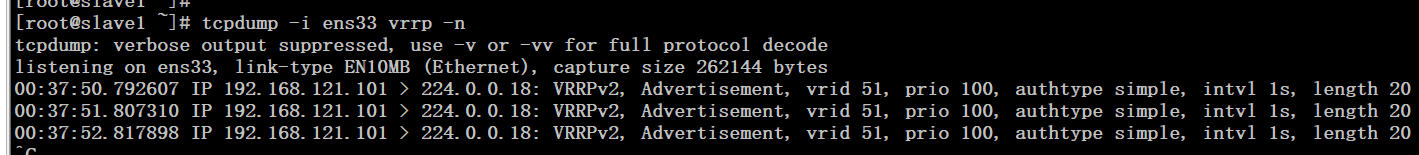

若同时启动keepalived后两台服务器上都发现了vip，可通过抓包查看

tcpdump -i ens33 vrrp -n

正常情况只会有一个ip向组播地址发送vrrp报文、如下图

在这里插入图片描述

出现这种情况一般是防火墙问题导致

#开启路由转发
echo "1" > /proc/sys/net/ipv4/ip_forward
#iptables放行vrrp协议
iptables  -I  INPUT  -p  vrrp  -j  ACCEPT
#firewalld-cmd放行vrrp协议
firewall-cmd --permanent --zone=public --add-masquerade
firewall-cmd --direct --permanent --add-rule ipv4 filter INPUT 0 --in-interface ens33 --protocol vrrp -j ACCEPT
firewall-cmd --reload

配置完防火墙后重启keepalive即可
