TLSR8232-蓝牙SoC之02SDK导入编译和Patch添加

---

博主简介

  本人从事物联网电子行业，曾从事PCB Layout以及WiFi、BLE、SoC SDK开发，在PCB Designe上对RF颇为了解；在软件上对各大厂商WiFi SoC、BLE SoC、单片机，以及RTOS、汇编有深入研究。具有诸多开发经验以及批产经验。目前就职于杭州某物联网公司。

---

1、SDK Patch添加

1.1SDK Patch说明

  SDK Patch是Telink发布的对于基线版本的SDK维护包，需要用户手动进行添加到基线SDK当中，TLSR8232 SDK Patch中有三个很重要的版本：

1. MTU exchange bug修复
2. suspend wakeup bug修复
3. ic flash costdown 适配

  剩余的都是一些比较小的bug修复了。

1.2SDK Patch添加步骤

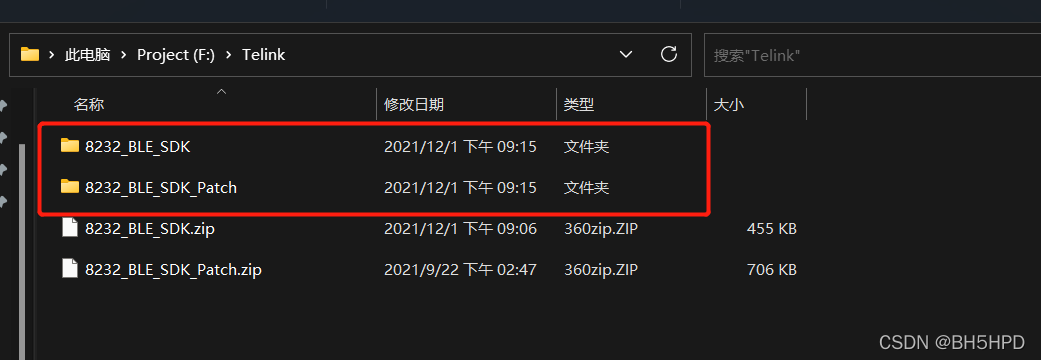

  打开Patch和SDK，进行解压：

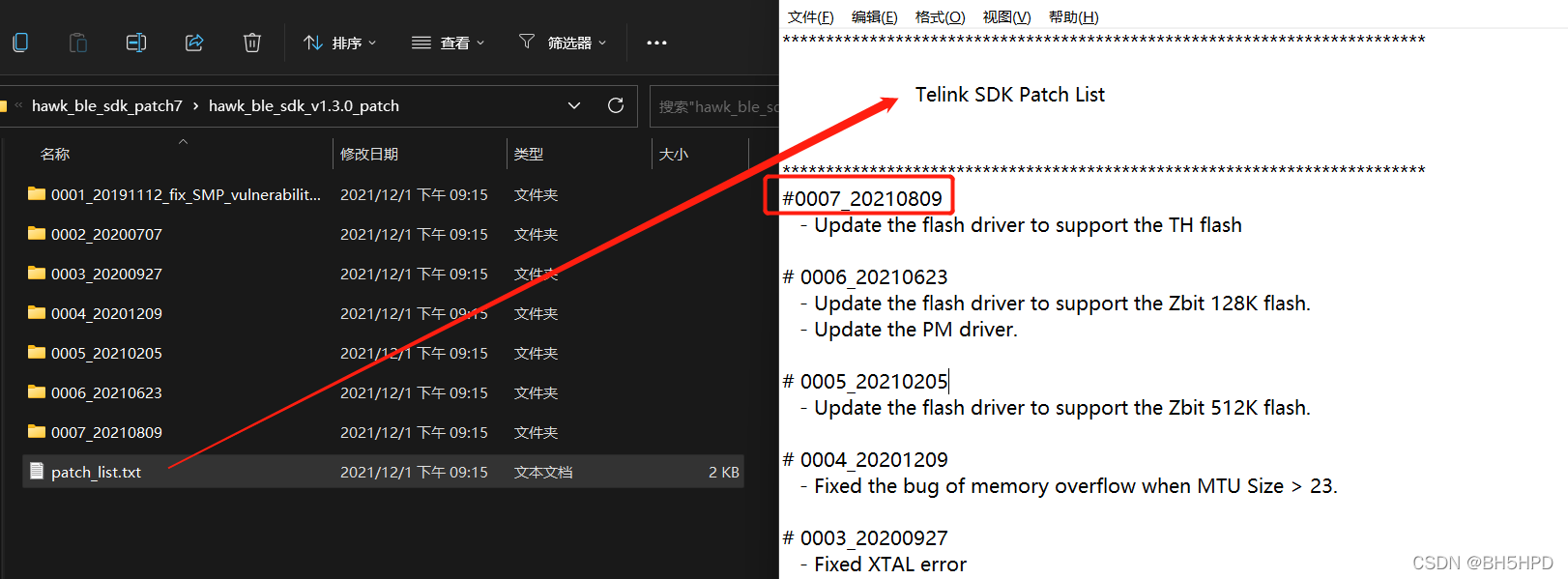

  打开SDK Patch的文件夹，里面有patch list，记录了七个Patch包的修复记录和日期。
  依次的打开0001Patch，注意，Patch的添加要按照01-07的顺序进行，后续若Telink官方有发布更新的Patch也按照该方法去添加后续发布的Patch即可。
  Patch包中有readme文档，文档中记录了该Patch包中需要替换SDK中文件的路径和名称。
  按照readme的要求，依次的复制Patch包中的各个文件到SDK指定的路径进行替换（添加）动作即可。

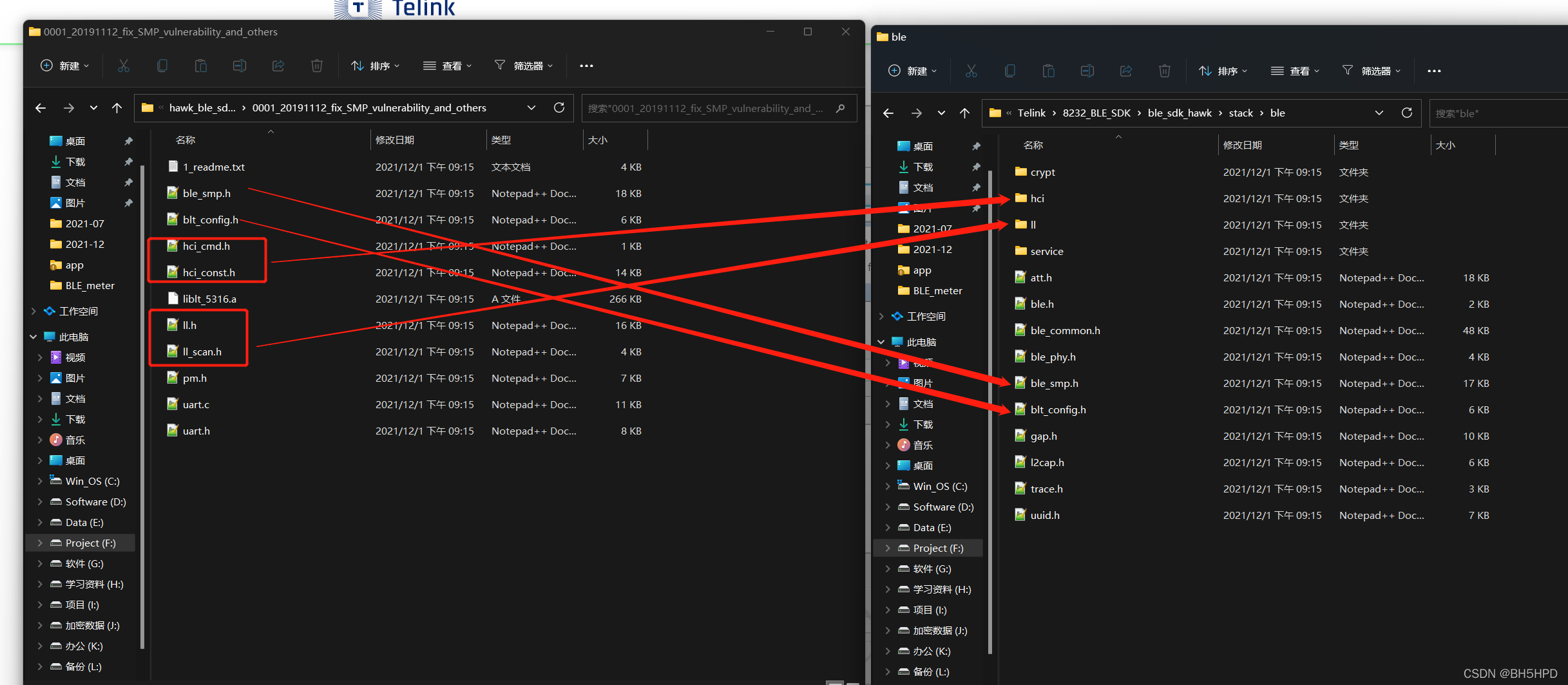

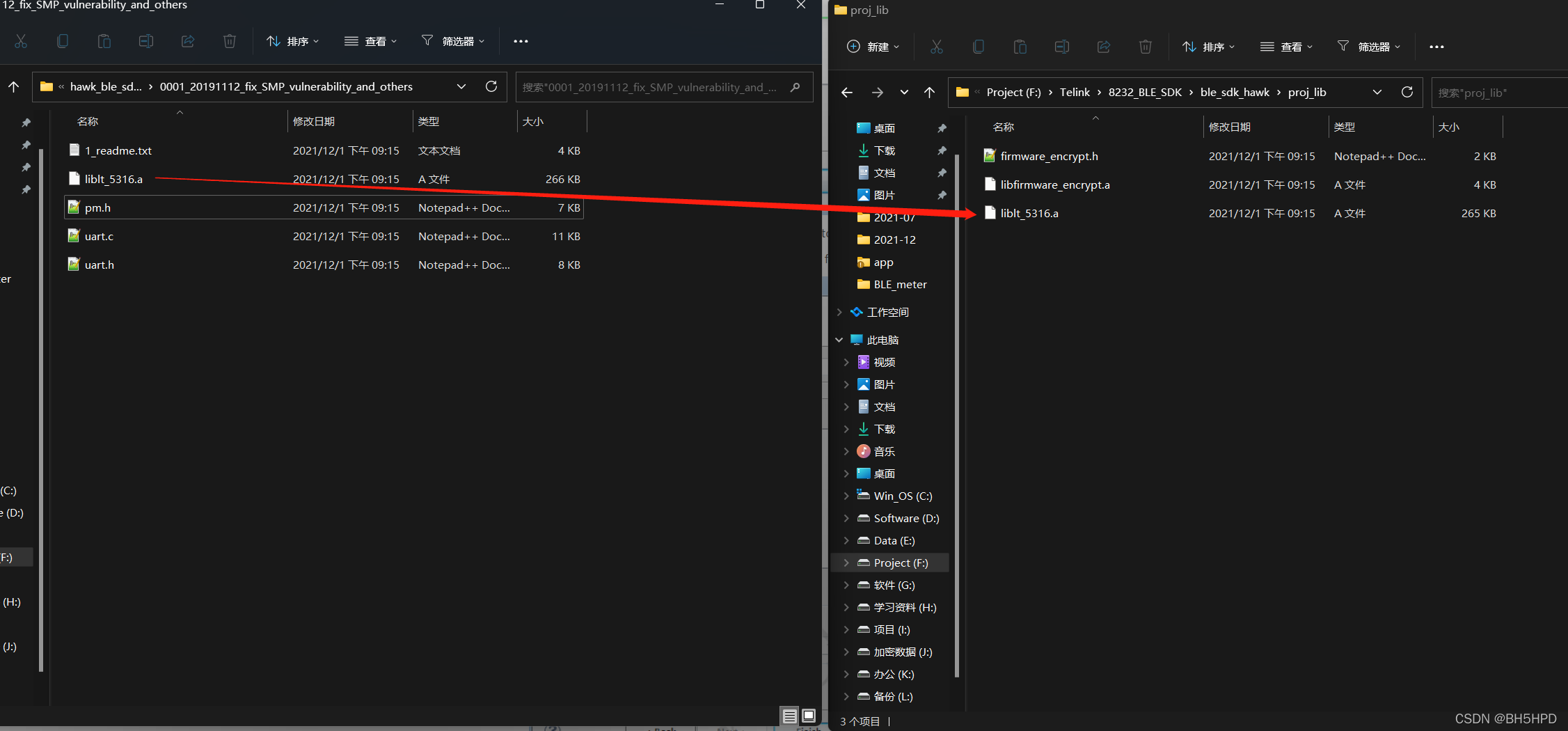

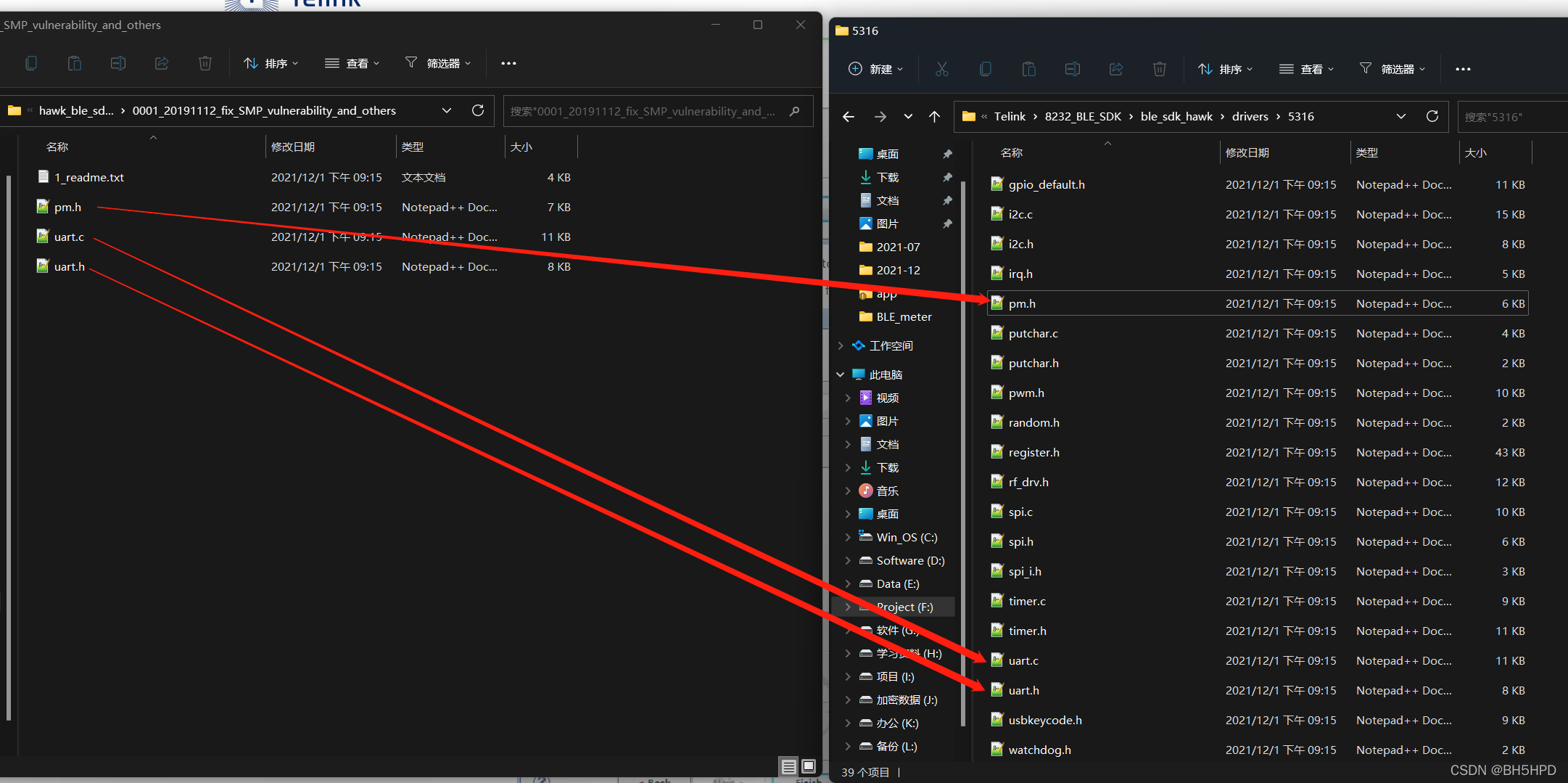

  例如0001号Patch包的添加位置：

  在替换的时候，都应有替换弹窗，没有替换弹窗就要注意了，有可能是复制错了文件夹。

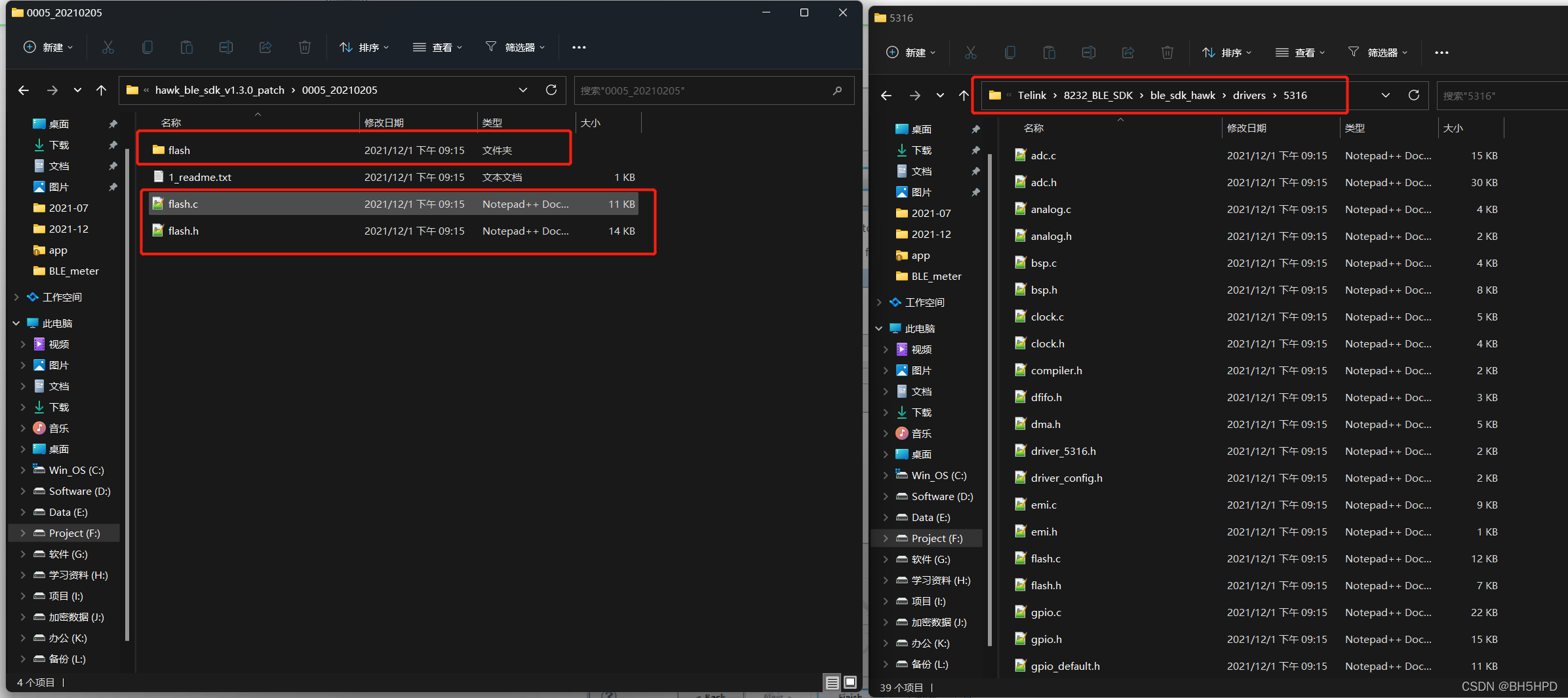

  需要注意05号及其以后的Patch，该Patch即替换了costdown flash的driver文件，05号Patch中有新添加一个名为flash的文件夹。
  依次的替换OK总计7个Patch之后，就可以导入IDE进行编译了。

2、SDK 导入IDE

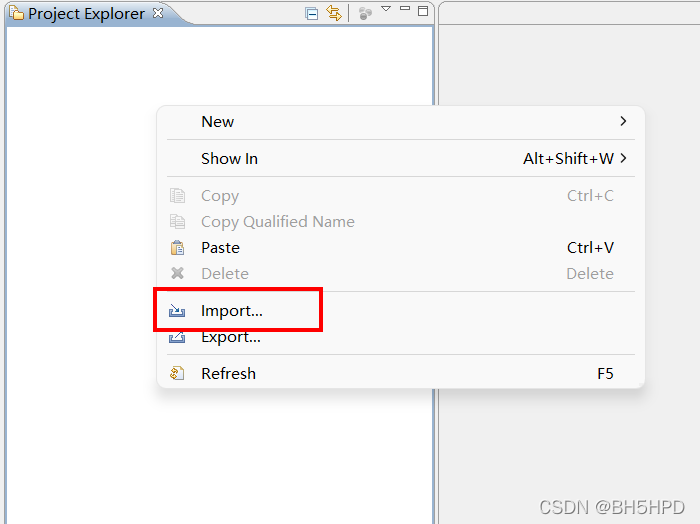

  打开IDE主界面，在IDE的工程树上右键单击，点击import。

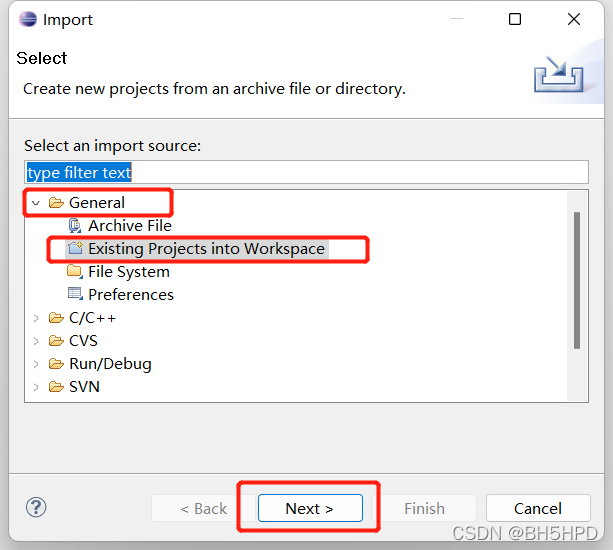

  在弹窗中选择general中的existing projects into workspace，然后点击下一步。

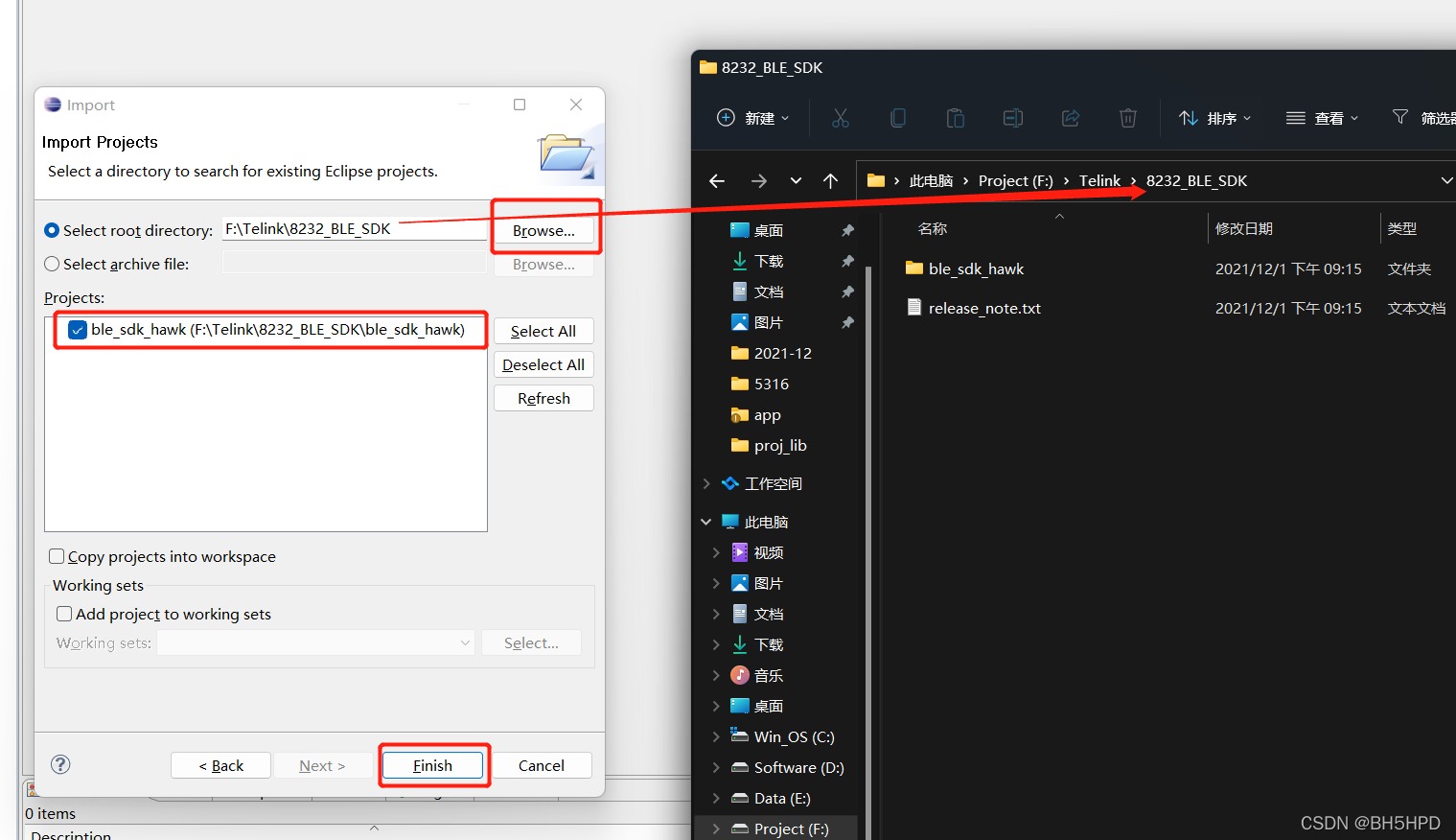

  选择SDK的存储路径，注意是路径，SDK是没有启动器的，选择路径后自动识别。

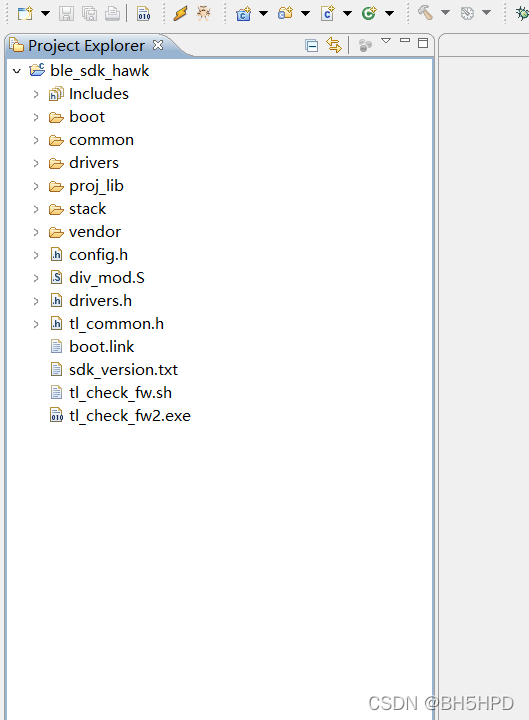

  路径选择好之后在projects列表中会看到工程，打上对勾电机finish即可。此时就可以看到在工程树中已经有一个名为ble_sdk_hawk的工程。

3、SDK IDE配置方法

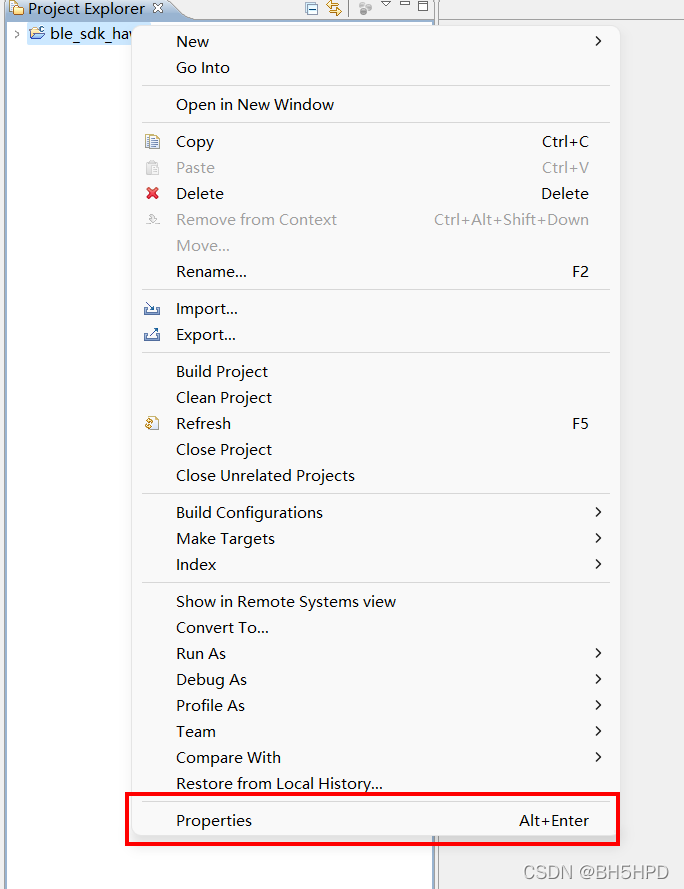

  接下来进行工程的配置，在工程上右键选择Properties或选择工程后按快捷键Alt+Enter。

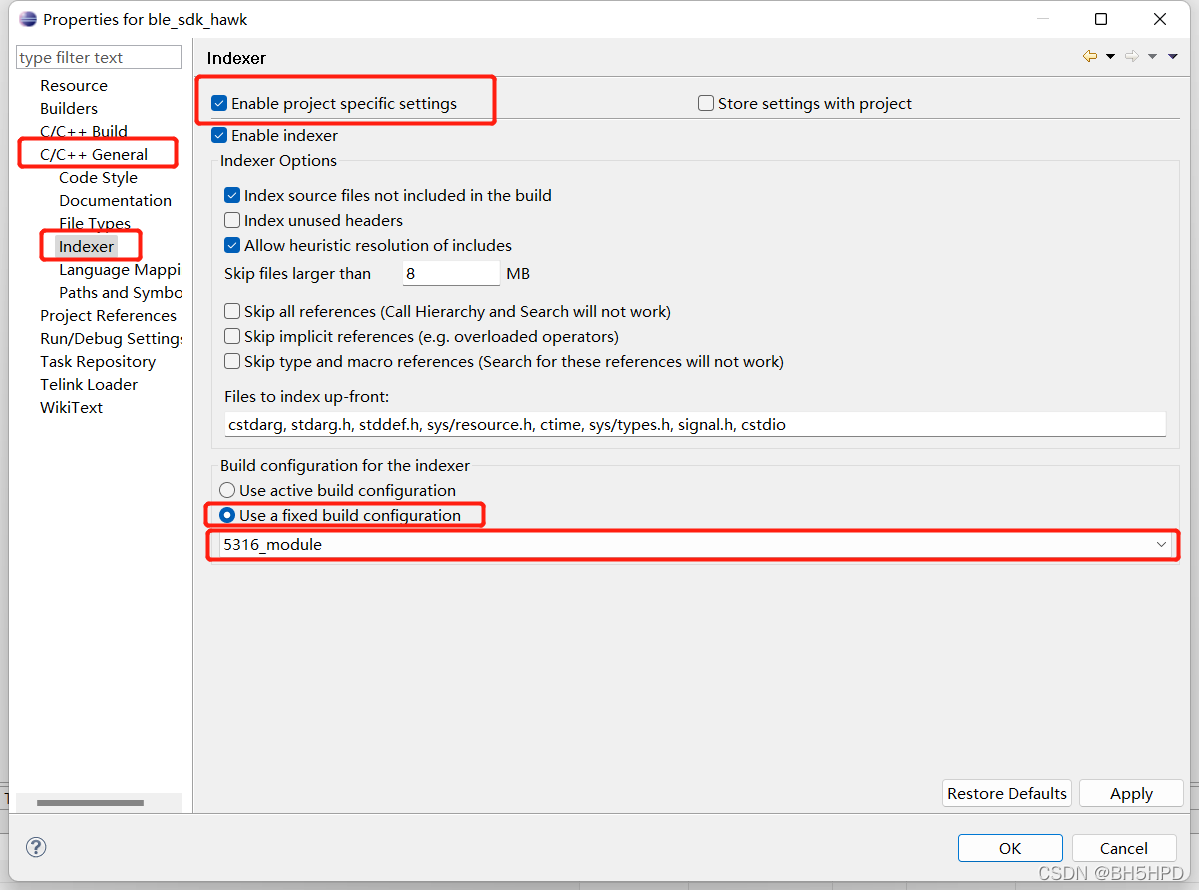

  在弹窗中按照下图进行配置，选择编译module工程，后续所有的操作都是基于module工程进行的，配置好之后点击OK保存关闭即可：
  在IDE主界面点击小锤子右侧的下箭头选择5316_module工程。

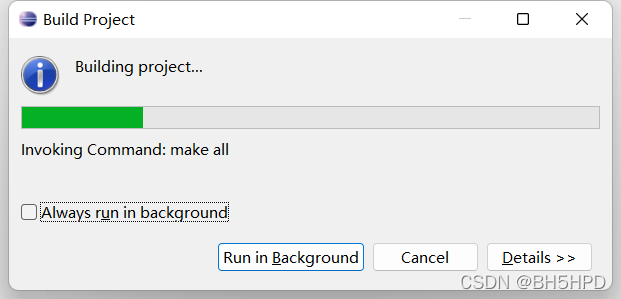

  点击之后工程会自动进行一次编译：

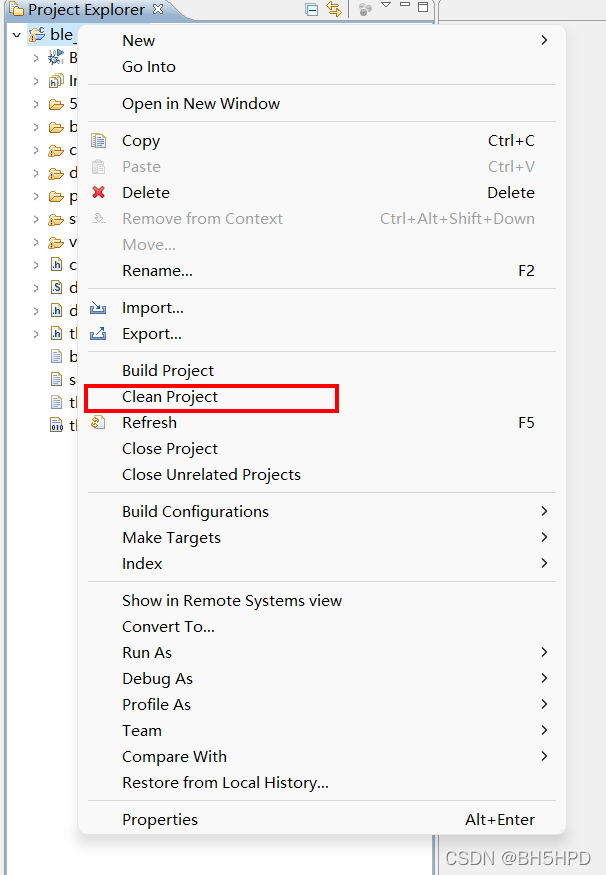

  在这里我们还是手动的进行一次clean动作，注意后续在写程序时，更改.H文件之后需要进行clean动作，正常的cuild操作是不会重新构建.h文件的，所以会导致编译不进去的问题。
  在编译完成之后，IDE的console会输出如下信息：
  需要注意的是如果编译出错请尝试使用未添加Patch包的SDK进行编译，如果未添加Patch的编译通过即Patch添加过程中有文件复制错了。如果未添加Patch的SDK也编译报错很大可能是IDE没有安装好或路径太深了。
  还需要强调一点，IDE中除了console窗口之外所有的log输出窗口的内容都是不准确的，没有参考价值的。

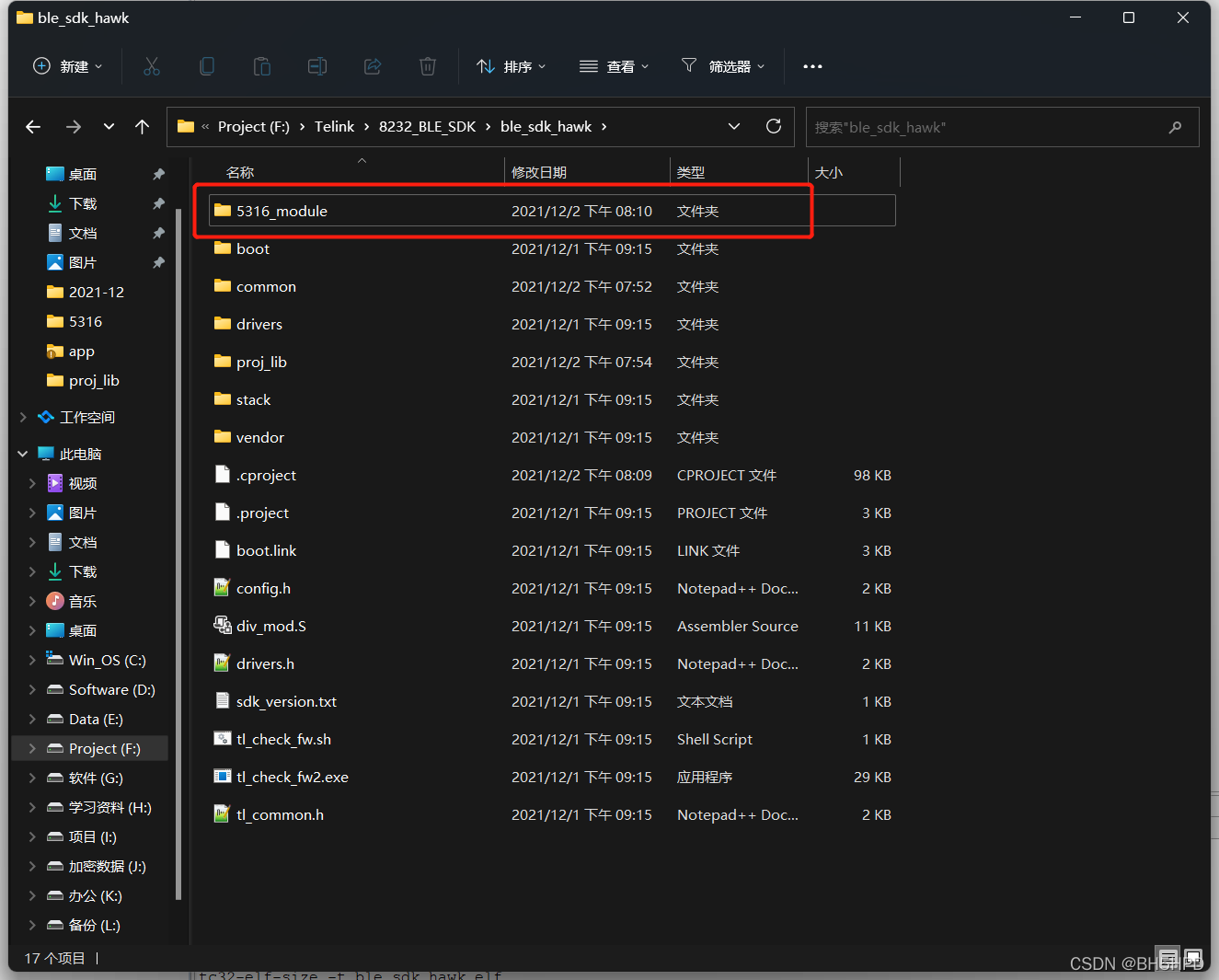

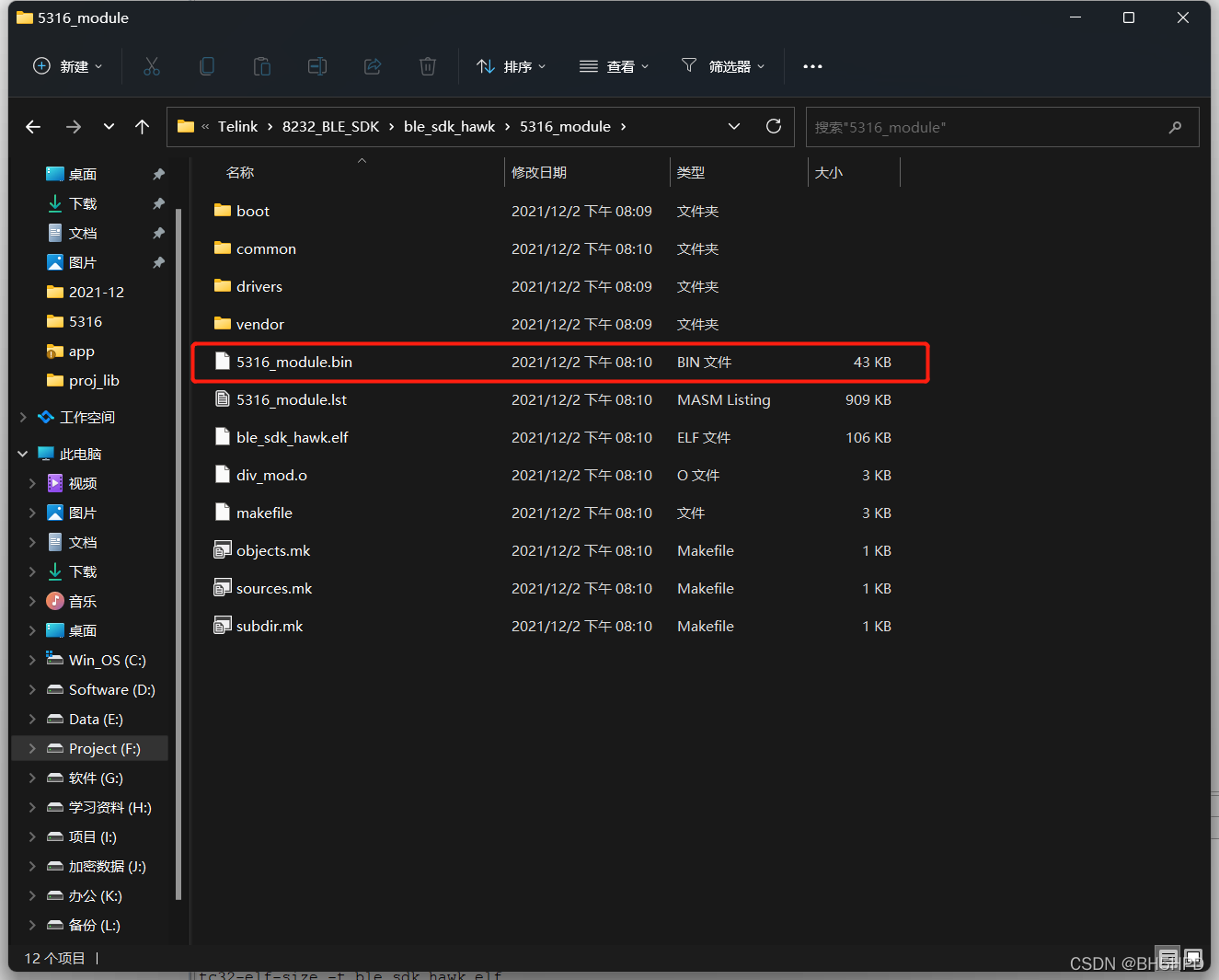

  编译完成之后我们打开工程路径所在的资源管理器，看到目录下的5316_module文件夹，这个文件夹中存储的是编译产生的所有信息，包括.list、.map、.bin、.o、.asm等可执行和中间文件。
  在文件夹中打开，看到编译最后生成的.bin文件将是后续下载所需要的文件，具体的下载流程下一章节描述。

4、SDK main函数

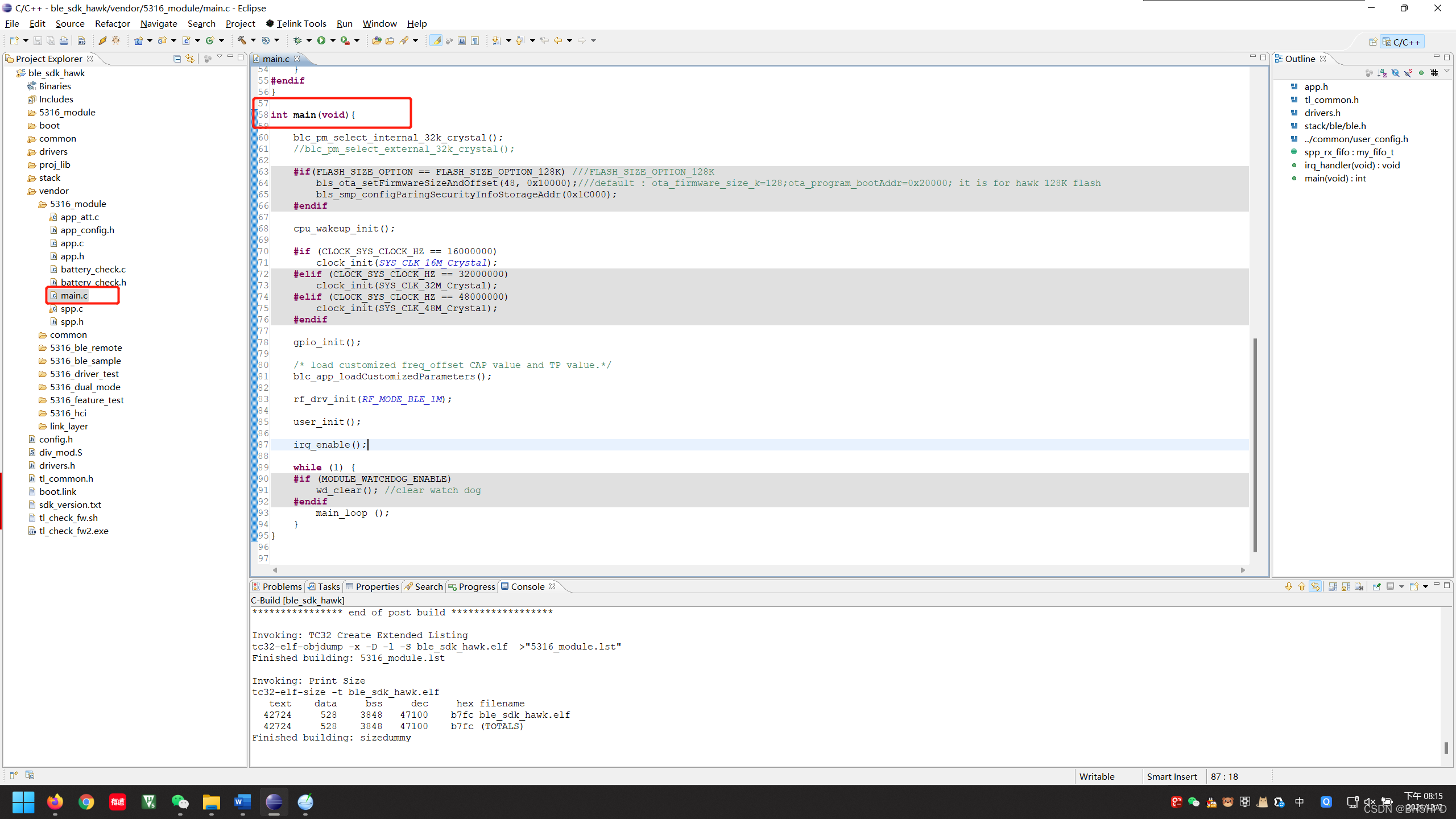

  展开工程中的vendor文件夹，vendor文件夹中存储了多个工程文件，Telink的多个例程工程是并存的，打开5316_module文件夹，当中有main.c这个主文件将是我们后续更改程序的真实入口。
  需要注意除5316_module之外的别的工程中，都有相同的main.c和其他文件存在，但这些文件是不参与编译的。在改代码的过程中注意不要改错工程文件。
  喜欢使用vscod的小伙伴注意屏蔽掉以上的其他工程文件夹，避免在点击跳转或搜索等工程的使用时跳转到其他工程文件。

5、编辑器

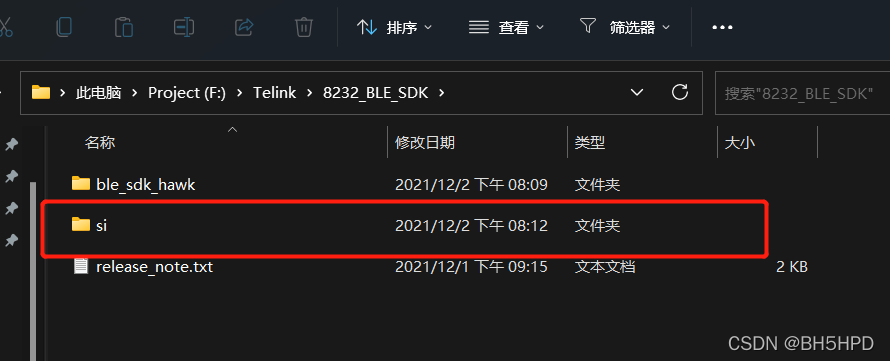

  在这里我展示source insight的工程导入，喜欢vscode的伙伴自行添加噢。在SDK路径下建立si文件夹用于存储source insight工程文件。

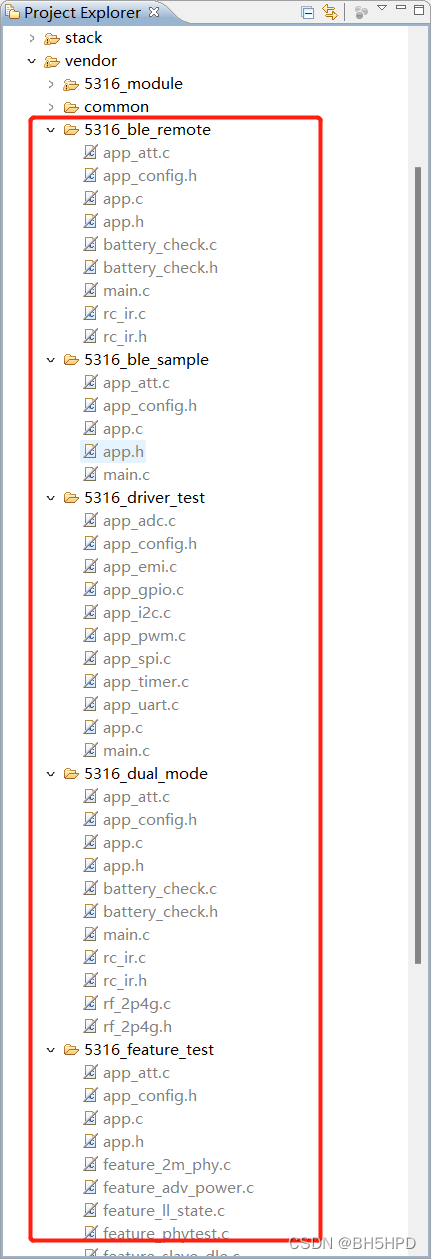

  source insight添加文件，除编译生成的5316_module文件夹不添加和vendor下只添加5316_module、common、link_layer文件夹。下图所示红框的文件夹都不添加，即避免别的工程文件：

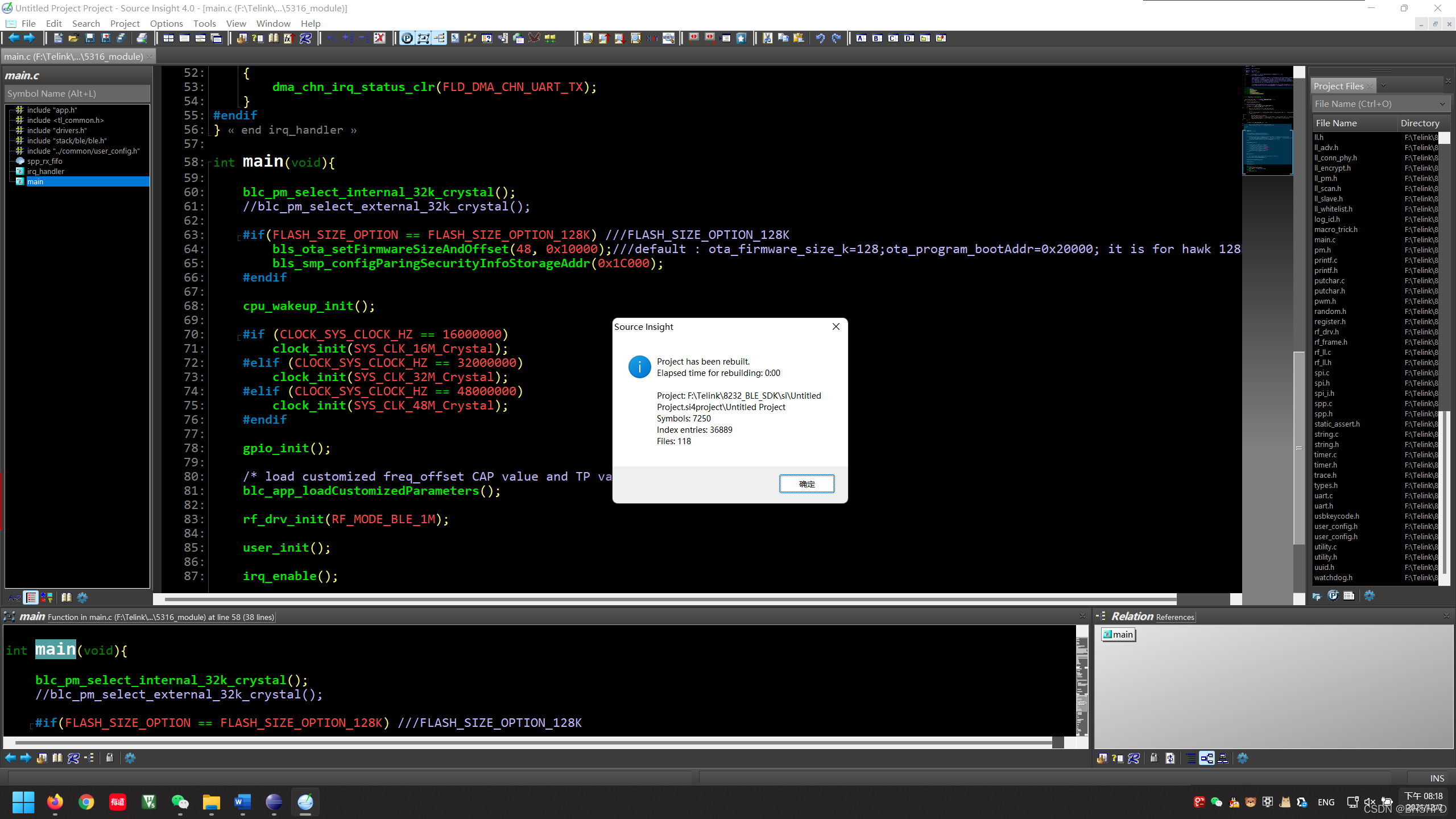

  编译，OK，添加完成。后续我的代码更改将全部在source insight中进行编译，Telink IDE中进行编译。
  到此大功告成，下章节演示开发板的接线和程序的下载。
