基于MM32F5270的Ethernet实现LwIP协议栈移植

LwIP简介

LwIP是轻量化的TCP/IP协议，由瑞典计算机科学院(SICS)的Adam Dunkels 开发的一个小型开源的TCP/IP协议栈。LwIP具有高度可移植性、代码开源，提供了三种编程接口（API）：RAW API、NETCONN API 和 Socket API，用于与TCP/IP代码进行通信。

通过官网可获取LwIP源码包及contrib包。源代码包主要包含LwIP内核的源码文件，contrib包中包含部分移植和应用LwIP的demo。contrib包不属于LwIP内核的一部分，但很有参考价值。

以lwip-2.1.2版本的源码包为例，如图1所示，该源码包分为三部分， src 文件为LWIP源代码文件， doc 文件包含LwIP相关文档， test 为LwIP测试文件，使用时主要关注于 src 文件下的内容。

LwIP内核是由一系列模块组合而成，包括 TCP/IP 协议栈的各种协议、内存管理、数据包管理、网卡接口、基础功能类模块、API等，构成这些模块的源文件就分布在api、apps、core、netif中，头文件则汇总在include中。

api

NETCONN API和Socket API相关的源文件，只有在操作系统的环境中，才能被编译

apps

应用程序的源文件，包括常见的应用程序，如httpd、mqtt、tftp、sntp、snmp等

core

LwIP的内核源文件

include

LwIP所有模块对应的头文件

netif

与网卡移植有关的文件

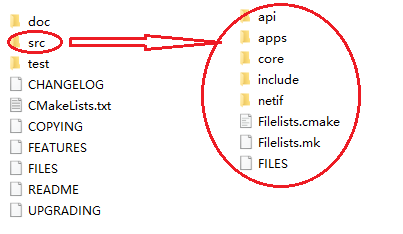

图1 LwIP-2.1.2源码包

移植接口解析

LwIP使用数据结构体netif来描述网卡，并提供统一接口，需要与以太网底层驱动接口函数结合使用，例如底层驱动负责完成网卡的初始化、网卡的数据收发等，当LwIP内核需要发送一个数据包时，就会通过LWIP提供的接口函数去调用底层网卡的发送函数，将数据由硬件接口与软件内核衔接在一起。

contrib文件中包含部分可使用的网卡移植模板文件，其中ethernetif.c文件（contrib-2.1.0examplesethernetif目录下的ethernetif.c文件）为底层接口驱动的模板，以 LibSamples 为例，若要基于 LibSample的以太网驱动移植LwIP，则需参考ethernetif.c模板，根据以太网驱动及所需配置进行修改，将底层驱动 ethernet 相关函数填充到LwIP所需的指定功能函数中。

ethernetif.c文件中的函数通常为与硬件打交道的底层函数，当有数据需要通过网卡接收或者发送数据的时候就会被调用，经过LwIP协议栈内部进行处理后，从应用层就能得到数据或者可以发送数据。该文件中包括函数：low_level_init()、low_level_output()、low_level_input()、ethernetif_input()和ethernetif_init()函数。

ethernetif_init()

LwIP中默认的网卡初始化函数，内部封装了low_level_init()函数

ethernetif_input()

该函数用于接收网卡数据，内部封装了low_level_input()函数，在接收完毕时，将数据通过pbuf递交给上层。

low_level_init()

low_level_init()函数主要是根据实际情况对网卡进行一系列的初始化工作，例如：初始化MAC地址、长度， 设置最大传输包的大小，设置网卡的属性字段等功能。

该函数中需要调用以太网底层驱动中的相关初始化函数，以 LibSamples为例，该函数需要调用以太网底层驱动 hal_enet.c/.h 的 PHY、MAC、DMA相关初始化函数并进行配置。

low_level_output()

该函数用于实现网卡发送数据，是一个底层驱动函数，需根据以太网底层驱动进行相应修改，若想通过一个网卡发送数据，则需要将该数据传入LwIP内核中，经过层层封装最后存储在pbuf数据包中，需注意pbuf以链表的形式存在，数据发送时是以一整个数据包全部发送的。

low_level_input()

low_level_input()函数用于从网卡中接收一个数据包，并将该数据包封装在pbuf中递交给上层，该函数需要调用以太网底层驱动中的接收函数。

移植LwIP协议栈

基于LibSamples的以太网驱动对LwIP进行移植，需先将LwIP源文件中的部分文件添加到LibSamples中，如： src 源文件、 include 头文件。

若想令LwIP运行，还需补充contrib文件中部分内容，如图2所示，由于部分源文件中使用头文件写法为”arch/xx”，因此，在src文件下新建arch文件，并将需要修改的模板文件及contrib中的部分接口文件放入arch文件中。

ethernetif.c网卡移植模板文件

cc.h文件主要完成协议栈内部使用的数据类型的定义

lwipopts.h文件包含了用户对协议栈内核参数进行的配置，若未在lwipopts.h文件中进行配置，则LwIP会使用opt.h中的默认参数

perf.h文件是实现与系通通计和测量相关的功能，若未使用该功能，则无需修改

bpstruct.h、epstruct.h由contrib文件下的ports文件所提供，属于堆栈的一部分，无需修改

图2 LWIP移植所需部分文件

lwipopts.h文件中需要根据是否为操作系统模拟层、堆内存大小、是否使用TCP及TCP相关配置等进行宏定义配置，例如：宏定义 NO_SYS 表示无操作系统模拟层，因为当前为无操作系统的移植，所以设置该宏定义为1。

...
/**
*NO_SYS==1:ProvidesVERYminimalfunctionality.Otherwise,
*useLwIPfacilities.
*/
#defineNO_SYS1
...

cc.h文件中包含处理器相关的变量类型、数据结构及字节对齐的相关宏，需根据处理器及编译器进行修改。

...
#defineLWIP_NO_STDINT_H1

typedefunsignedcharu8_t;
typedefsignedchars8_t;
typedefunsignedshortu16_t;
typedefsignedshorts16_t;
typedefunsignedlongu32_t;
typedefsignedlongs32_t;
typedefu32_tmem_ptr_t;
typedefintsys_prot_t;

#defineU1
