基于Multisim声控开关控制电路的设计(含仿真和报告)

【全套资料.zip】声控开关控制电路的设计Multisim仿真设计数字电子技术


功能

一、设计说明
设计一个声控开关,控制对象为楼道照明灯。
驻极体话筒接收到一定强度的声音信号后,声音信号转换为电压信号,幅度很小,经放大、整形后,触发单稳态延时电路,产生一个宽度可调的脉冲信号,驱动继电开关,接通电源照明灯亮。同时,这个脉冲信号作为选通信号,使计数器计数,并用数码管显示延时时间。
二、技术指标
1.接收到一定强度的声音后,声控开关点亮发照明灯,延时时间在1~10s之间可调。
2.延时时间用LED数码管显示,时间单位为0.1s,显示范围为1.0~9.9s。
3.电路使用场合仅有工频电源,电路中所用的直流电源需要设计实现。


提示:以下仿真可以完美运行,全套资料可下载

一、Multisim仿真源文件

Multisim仿真文件运行截图如下:
在这里插入图片描述

二、原理文档报告

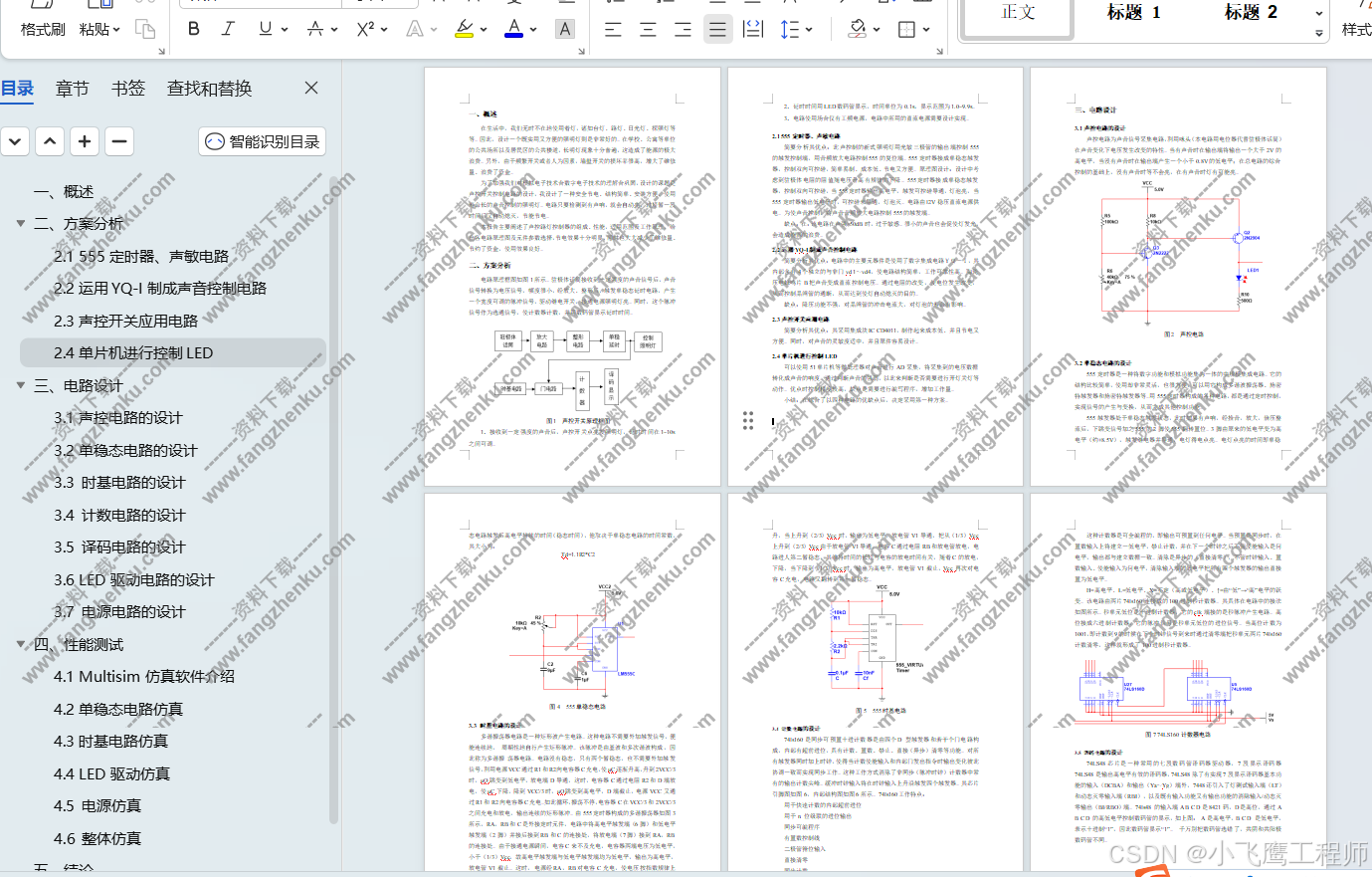

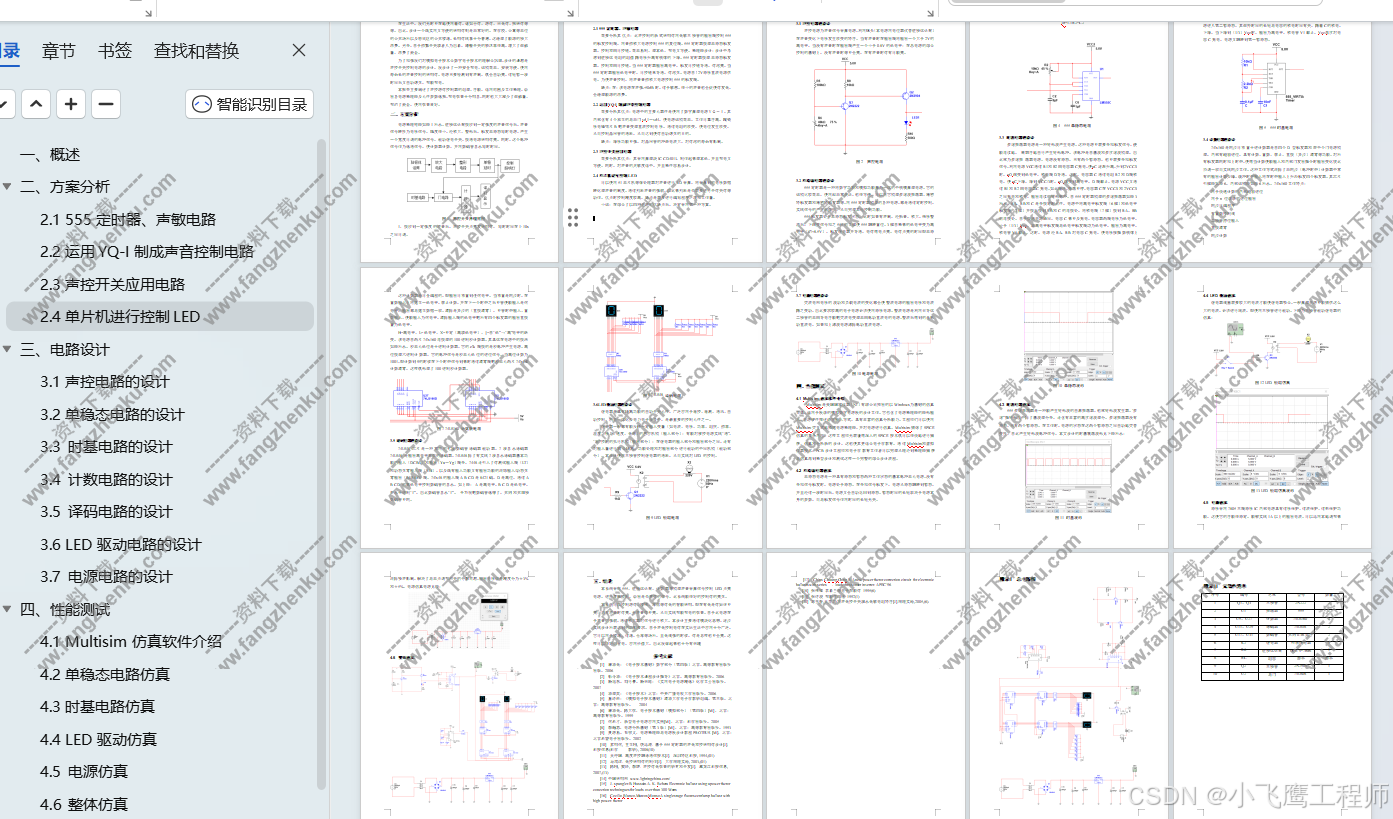

报告截图如下:
在这里插入图片描述
在这里插入图片描述


资料下载【Multisim仿真+报告+讲解视频.zip】

点击下载:百度云网盘
提取码:8fr3
在这里插入图片描述
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

为了模拟驻极体话筒调频无线传输的电路设计并深入理解其工作原理,你可以利用《驻极体话筒调频无线传输原理及应用》这本书中提供的详细信息。Multisim作为一款强大的电路仿真软件,能够帮助你进行电路设计、测试故障排除,这对于理解无线话筒的工作原理优化设计至关重要。 参考资源链接:[驻极体话筒调频无线传输原理及应用](https://wenku.csdn.net/doc/4w5qqmj0e6?spm=1055.2569.3001.10343) 首先,你需要了解驻极体话筒如何将声音信号转换为音频电信号。驻极体麦克风利用声波振动改变电容,产生随声波强度变化的电信号。接下来,在Multisim设计一个电路,该电路包括一个音频前置放大器,用以增强驻极体麦克风输出的微弱音频信号。 然后,设计调频模块,利用高频振荡器产生一个稳定的高频载波信号。调频过程通常通过改变振荡器频率来实现,这可以通过变容二极管完成,其电容会随着音频信号的变化而变化。在Multisim中,你可以设置变容二极管的参数,观察其对振荡器频率的影响。 之后,添加高频放大选频电路,它们将增强调频信号并过滤掉不需要的频率。这个设计过程包括设置合适的放大器增益滤波器频率响应,确保信号的纯净度。 最后,设计天线发射部分,将调制后的信号发送出去。通过Multisim仿真,你可以分析信号的波形频谱,确保信号按照预期的方式传输接收。 在了解了整个设计过程后,你可以继续探索调频无线话筒的应用领域,比如教学、无线广播声控设备等。这些应用展示了无线话筒技术的多样性实用性。在学习实践中,你还可以进一步探索频率合成技术以及动圈式与驻极体话筒之间的差异,这些都将帮助你更全面地掌握无线通信技术。 参考资源链接:[驻极体话筒调频无线传输原理及应用](https://wenku.csdn.net/doc/4w5qqmj0e6?spm=1055.2569.3001.10343)
