Multisim14.0仿真(二十七)基于UC3842的反激式开关电源的设计及仿真

本文详细介绍了UC3842作为电流模式PWM控制器在反激式开关电源设计中的作用,阐述了其工作原理、引脚功能,并提供了仿真工程,展示了基于UC3842的反激式开关电源的详细设计过程和仿真效果。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、UC3842简介:

       UC3842为固定频率电流模式PWM控制器。它们是专门为OFF−线和直流到直流转换器应用与最小的外部组件。内部实现的电路包括用于精确占空比控制的修剪振荡器、温度补偿参考、高增益误差放大器、电流传感比较器和理想适合于驱动功率MOSFET的高电流温度极输出。保护电路包括已建立的欠压锁定和电流限制。UC3842的UVLO阈值分别为16V(开)和10V(关)。UC3842的启动电流0.5 mA。

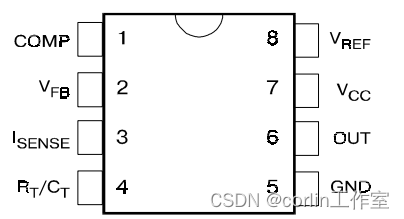

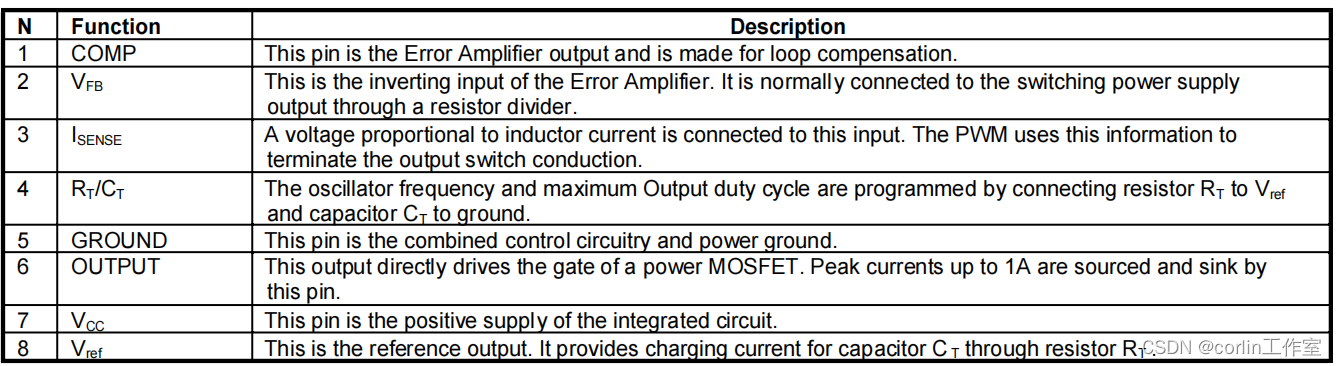

二、UC3842引脚:

1)、COMP:误差放大器的输出。用于环路补偿。

2)、VFB:误差放大器的反相输入端,通常接开关电源电路的反馈电路。

3)、ISENSE:PWM比较器的同相输入端,与电感器电流成比例的电压被连接到这个输入端。PWM使用这些信息来终止输出开关的传导。
