一、项目场景

在工业自动化与物联网领域，随着技术的飞速发展，数据传输的高效性、稳定性和兼容性成为系统运行的关键。光纤通信因其高带宽、低损耗和抗干扰性强等优势，已成为现代工业数据传输的首选方式。然而，许多传统工业设备和物联网终端仍然依赖于串口通信，这导致了通信协议的不兼容问题，严重影响了设备之间的无缝连接和数据传输效率。此外，在低温环境下，电缆的物理特性会发生变化，导致通信质量下降，甚至出现数据传输中断或错误，这一问题在寒冷地区的工业设备和户外物联网设备中尤为突出。为了解决这些问题，协议转换器应运而生，它在工业自动化、物联网、智能交通、能源管理等领域发挥着至关重要的作用。

二、项目方向

协议转换器的核心目标是实现传统串口通信设备与现代光纤通信设备之间的无缝连接和高效数据传输，同时确保系统在极端环境下的稳定运行。其主要方向和预期效果如下：

解决通信协议不兼容问题：通过协议转换功能，将光纤设备传输的UDP报文转换为波长数据，并通过串口发送，从而解决传统设备与光纤通信设备之间的协议不兼容问题，使工业自动化系统和物联网系统能够更加灵活地进行设备升级和扩展。

应对低温环境通信挑战：在低温环境下，协议转换器的电缆加热功能能够确保电缆的正常工作，避免因电缆物理特性变化导致的通信问题。同时，其过热保护功能和智能温度控制模块进一步提高了系统的安全性和可靠性，减少了因设备故障导致的停机时间和维修成本。

提升数据传输效率：协议转换器采用高性能嵌入式微控制器和先进的通信管理技术，能够快速解析UDP报文并生成波长数据，通过串口将数据高效传输，满足工业自动化和物联网对数据传输速度和准确性的严格要求。

增强系统适应性和可靠性：协议转换器的智能温度控制功能使其能够适应各种复杂的环境条件，无论是在寒冷的北方地区，还是在温差较大的山区，都能确保电缆的正常工作，大大提高了协议转换器的环境适应性和应用范围。同时，其冗余设计和错误检测机制进一步提高了系统的可靠性，确保系统在高负载和复杂环境下的稳定运行。

三、项目技术流程

（一）设计方案

协议转换器的设计方案围绕解决通信协议不兼容和低温环境通信问题展开，其核心思想是通过高性能的硬件设计和智能的软件控制，实现数据的高效转换和传输，同时确保系统的稳定性和可靠性。设计方案的具体内容如下：

硬件设计：

模块名称	主要功能
主控模块	采用高性能嵌入式微控制器（如STM32系列），具备强大的数据处理能力，能够快速处理复杂的协议转换和数据传输任务，为系统的高效运行提供核心支持。
光纤接口模块	负责接收和发送光纤信号，解析UDP报文，确保数据在光纤通信链路中的高效传输。
串口接口模块	将波长数据通过串口发送，实现与传统串口通信设备的无缝连接。
加热模块	由温度传感器和加热元件组成，能够实时监测电缆温度，并根据温度数据自动控制加热元件的启停，确保电缆在低温环境下的正常工作。
电源管理模块	提供稳定的电源供应，并具备过压、过流保护功能，确保系统的安全运行，延长设备的使用寿命。
存储模块	用于存储配置参数和日志数据，便于系统的维护和故障排查，提高系统的可维护性。

软件设计：

模块名称	主要功能
驱动程序	开发光纤接口、串口接口和加热模块的驱动程序，确保各硬件模块能够正常工作并实现其功能。
协议转换模块	实现UDP报文的解析和波长数据的生成，完成不同通信协议之间的高效转换。
温度控制模块	根据温度传感器数据控制加热模块的启停，实现电缆的自动加热和过热保护功能，确保电缆在低温环境下的正常工作。
通信管理模块	管理数据的接收和发送，采用中断驱动和DMA（直接内存访问）技术，确保数据处理的实时性和准确性。同时具备冗余设计和错误检测机制，提高系统的可靠性和稳定性。

（二）架构设计

协议转换器的架构设计采用模块化的设计思想，将系统划分为多个功能模块，各模块之间协同工作，实现了系统的高效运行和灵活扩展。架构设计的具体内容如下：

硬件架构：

主控模块：作为系统的控制核心，负责协调各模块的工作，实现数据的处理和控制指令的下达。

光纤接口模块：与光纤通信链路相连，负责接收和发送光纤信号，实现UDP报文的传输和解析。

串口接口模块：与传统串口通信设备相连，将波长数据通过串口发送，实现与传统设备的无缝连接。

加热模块：与电缆相连，通过温度传感器实时监测电缆温度，并根据温度数据自动控制加热元件的启停，确保电缆在低温环境下的正常工作。

电源管理模块：为系统提供稳定的电源供应，并具备过压、过流保护功能，确保系统的安全运行。

存储模块：用于存储配置参数和日志数据，便于系统的维护和故障排查。

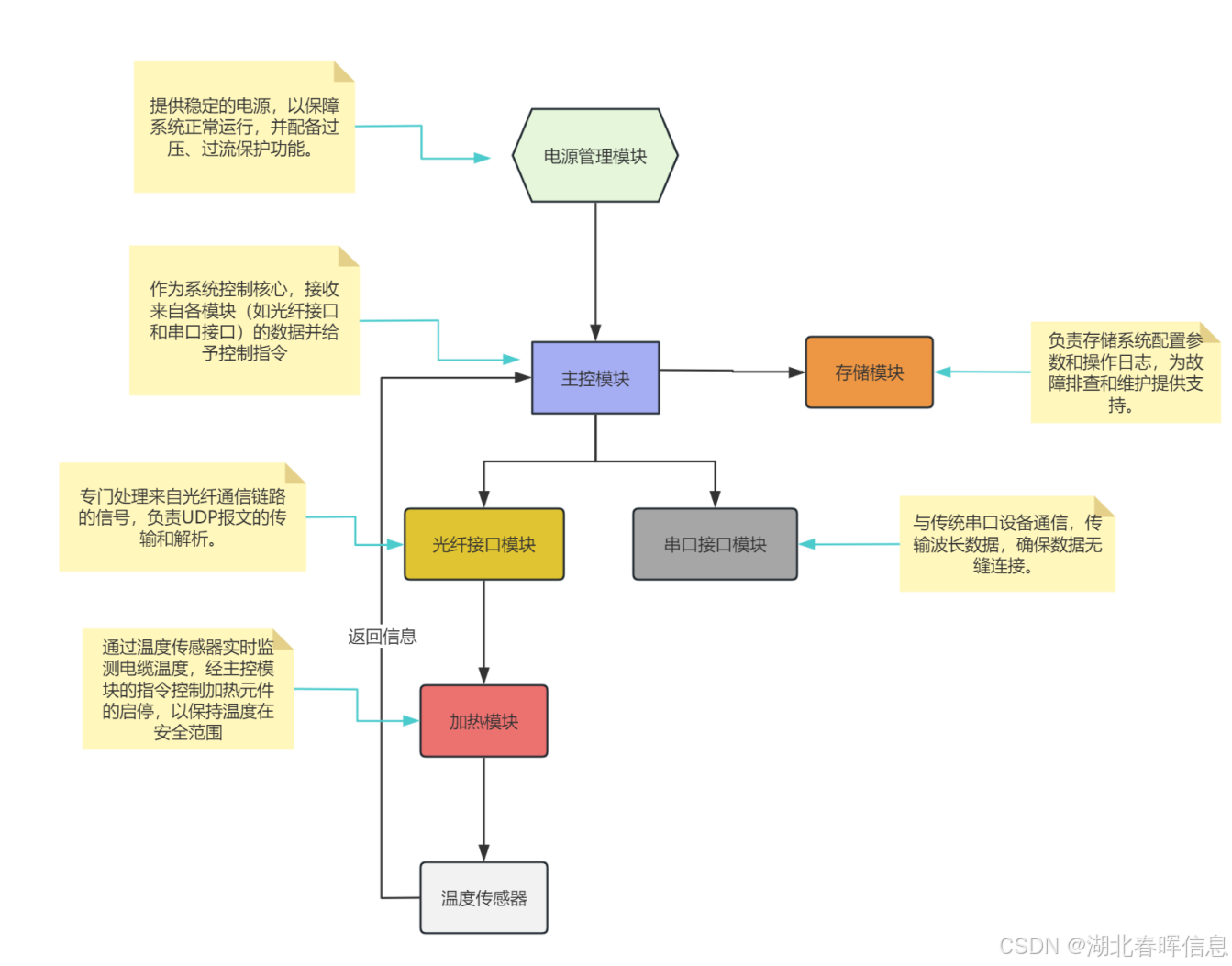

硬件架构图

软件架构：

驱动层：为各硬件模块提供驱动支持，确保硬件模块能够正常工作并实现其功能。

协议转换层：负责UDP报文的解析和波长数据的生成，实现不同通信协议之间的高效转换。

温度控制层：根据温度传感器数据控制加热模块的启停，实现电缆的自动加热和过热保护功能。

通信管理层：管理数据的接收和发送，采用中断驱动和DMA（直接内存访问）技术，确保数据处理的实时性和准确性。同时，具备冗余设计和错误检测机制，提高系统的可靠性和稳定性。

软件架构图

四、技术方案

（一）协议转换功能

协议转换器的协议转换功能是其核心功能之一，能够将光纤设备传输的UDP报文转换为波长数据，并通过串口发送，解决了传统设备与光纤通信设备之间的协议不兼容问题。其具体技术流程如下：

步骤	功能描述
1、UDP报文接收	通过光纤接口模块接收光纤链路上传输的UDP报文。
2、报文解析	协议转换模块对接收到的UDP报文进行解析，提取其中的有效数据。
3、波长数据生成	将提取的有效数据转换为波长数据格式，以满足传统串口通信设备的数据接收要求。
4、串口发送	通过串口接口模块将波长数据发送到传统串口通信设备，实现数据的无缝传输。

（二）电缆加热功能

协议转换器的电缆加热功能是其应对低温环境通信问题的关键技术之一，能够确保电缆在低温环境下的正常工作。其具体技术流程如下：

步骤	功能描述
温度监测	通过温度传感器实时监测电缆的温度，获取电缆当前的温度数据。
加热控制	根据温度传感器的数据判断电缆温度是否低于设定阈值。如果低于阈值，自动启动加热元件加热电缆；如果达到阈值，则停止加热。
安全保护	具备过热保护功能。当加热元件温度过高时，系统会自动切断加热电路，防止过热损坏，确保系统安全运行。

（三）实时性与可靠性

协议转换器的实时性与可靠性是其在工业环境中稳定运行的重要保障。其具体技术实现如下：

保障类别	技术实现	功能描述
实时性保障	中断驱动	使系统及时响应数据传输请求，快速处理数据。
实时性保障	DMA （直接内存访问）技术	允许数据在内存和外设之间直接传输，减少CPU的负担，提高数据传输效率。
可靠性保障	冗余设计	通过增加备用模块或路径，提高系统的容错能力。
可靠性保障	错误检测机制	实时监测数据传输过程中的错误，并及时进行纠正或报警，确保数据的完整性和准确性。

（四）硬件选型

模块名称	具体描述
主控芯片	选用STM32F103RFT6高性能嵌入式微控制器，具备强大的数据处理能力和丰富的外设接口，能够满足协议转换器对数据处理和控制的要求。
光纤接口模块	采用高性能的光纤通信芯片和模块，确保UDP报文的高效传输和解析。
串口接口模块	选用高速串口通信芯片，实现波长数据的快速发送。
加热模块	采用高精度的温度传感器和可靠的加热元件，确保电缆加热功能的准确性和可靠性。
电源管理模块	具备稳定的电源供应和过压、过流保护功能，确保系统的安全运行。

（五）软件开发

开发环境：

组件	说明
集成开发环境（IDE）	Keil uVision，具备丰富的开发工具和调试功能，助于快速定位和解决问题。
编程语言	C语言，高效、灵活，适合开发嵌入式系统软件，确保系统高效运行。

开发流程概述

阶段	描述
需求分析与设计	明确各模块功能需求和接口定义，确保设计的合理性和可扩展性。
模块开发	独立开发各功能模块的驱动程序和应用程序，保证模块功能实现。
集成与测试	集成各模块，进行系统测试，验证模块协同工作能力和系统整体性能。
调试与优化	根据测试结果进行调试和优化，确保系统稳定性和高效性，满足严格的软件系统需求。
