视觉直读抄表系统

一、 项目场景

视觉检测机械抄表技术广泛应用于以下场景：

居民住宅区 ：大量老旧住宅仍在使用传统机械电表和水表，人工抄表效率低且易出错。通过视觉检测技术，可实现对这些仪表的自动抄表，提高抄表效率和准确性。

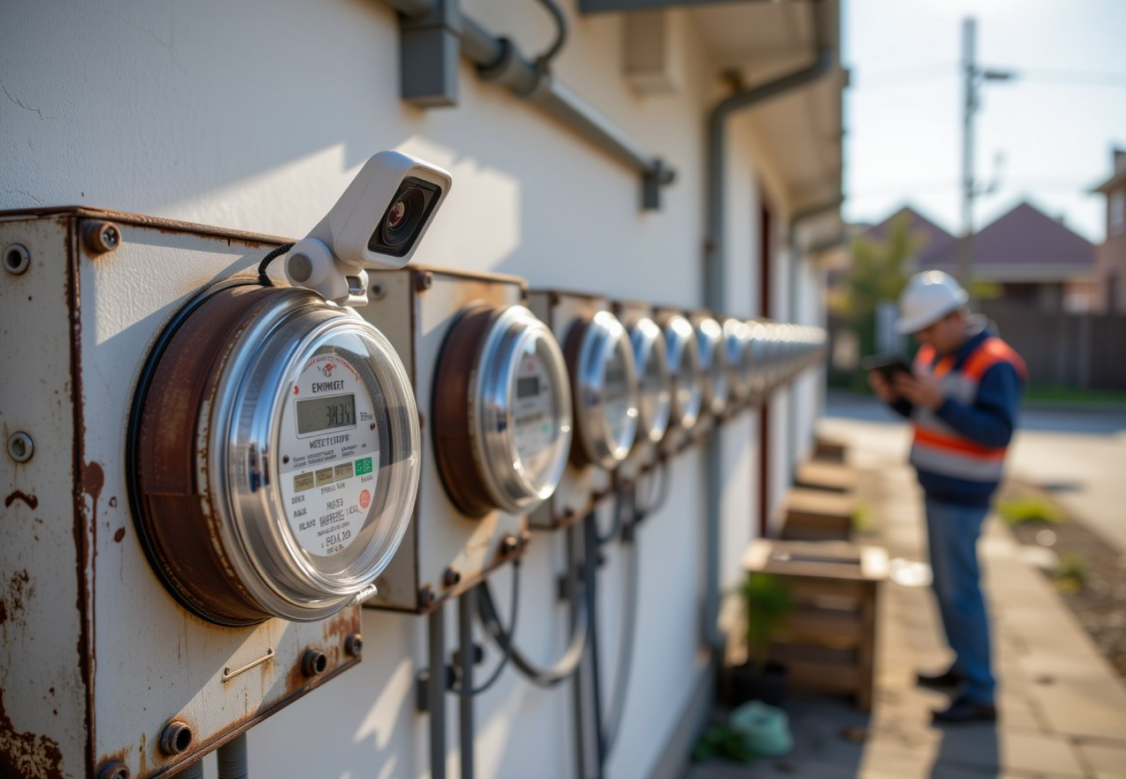

老旧居民楼人工抄表图

工业生产场所 ：工厂设备上安装的机械仪表，如压力表、流量表等，需要定期读取数据以监控设备运行状态。视觉检测技术可在不影响正常生产的情况下，自动采集仪表数据，保障生产安全。

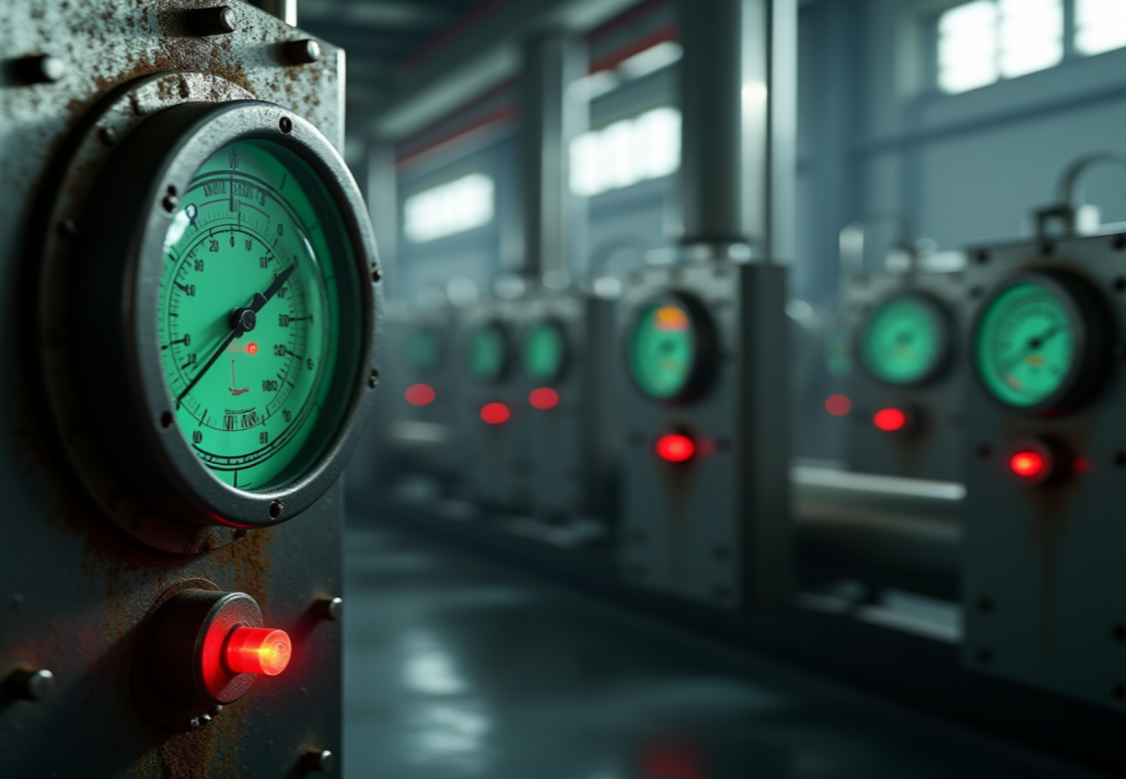

工业生产场所需要定期读取仪器表图

商业建筑 ：商业建筑中的水、电等能源计量仪表数量多且分布广，传统抄表方式难以高效管理。视觉检测技术可实现远程抄表和数据实时传输，便于能源管理和成本控制。

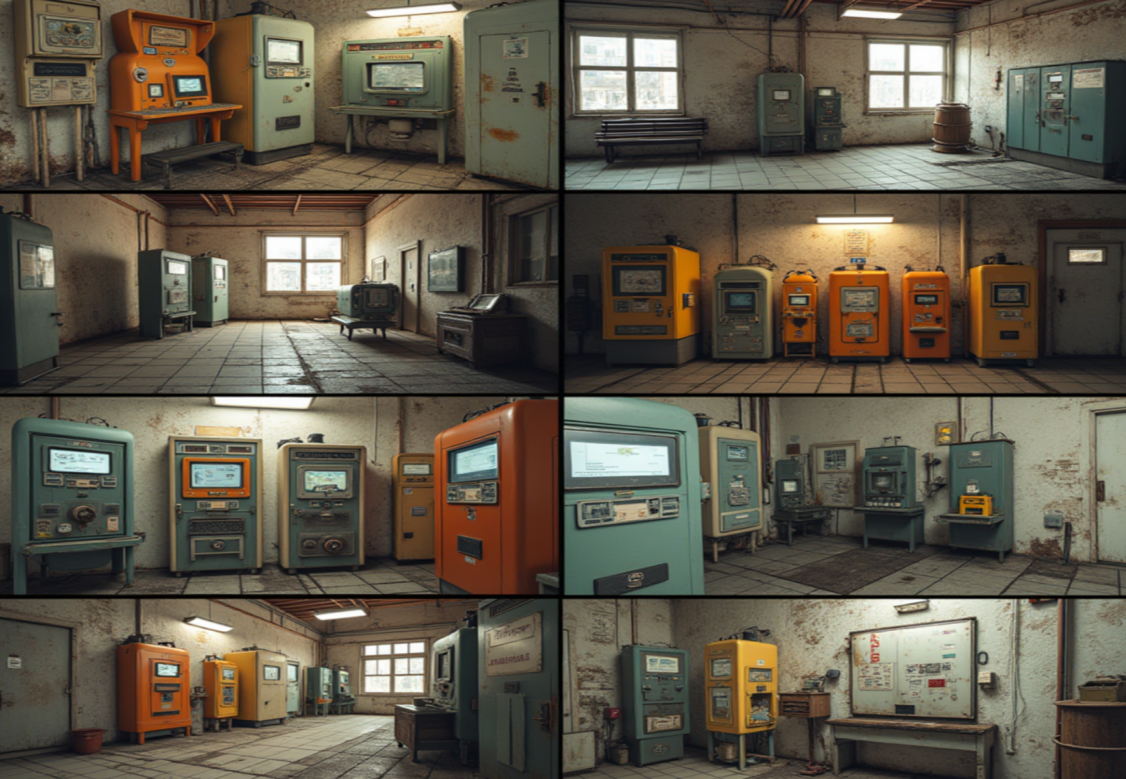

各个场景中的水，点能源计量表图

二、项目方向

项目预期	描述
目的	利用计算机视觉技术和图像处理算法，实现对传统机械电表、水表等仪表数据的自动识别与记录，替代人工抄表。
提高抄表 效率	自动化的抄表系统能够在短时间内完成大量仪表的读数采集，大大减少人工抄表所需的时间和人力成本。
提升抄表 准确性	避免人工抄表可能出现的漏抄、估抄、错抄等问题，确保抄表数据的准确性和可靠性。
实现远程监控与数据分析	抄表数据可实时传输到远程服务器，便于管理人员进行远程监控和数据分析，及时发现异常情况并采取措施。
降低维护 成本	无需对现有的机械仪表进行大规模更换，只需在仪表上安装视觉检测设备，即可实现智能化抄表。

三、项目技术流程

3.1 设计方案

需求分析 ：深入调研不同场景下机械抄表的需求，包括居民住宅区、工业生产场所和商业建筑等，明确抄表的精度要求、环境条件、数据传输方式等。

硬件选型 ：根据需求分析结果，选择合适的硬件设备。例如，选用高分辨率、低功耗的摄像头作为图像采集设备，确保图像清晰度和分辨率满足识别要求；配备稳定的光源，如LED补光灯，以减少环境光照对图像质量的影响；选择具备足够计算能力和存储容量的边缘计算设备，用于图像预处理和初步识别。

软件架构设计 ：采用分层架构设计，包括图像采集层、图像处理层、数据处理层和通信层。

图像采集层 ：负责获取仪表图像，并将其传输到图像处理层。

图像处理层 ：对图像进行预处理、特征提取和目标检测，提取出仪表区域和读数信息。

数据处理层 ：对识别结果进行校验和存储，并将数据传输到通信层。

通信层 ：负责将抄表数据传输到远程服务器，支持多种通信方式，如4G、Wi-Fi等。

算法开发与训练 ：针对指针式仪表和数字式仪表，分别开发相应的图像处理和识别算法。对于指针式仪表，采用机器视觉技术确定指针的位置和角度，进而计算出仪表的读数；对于数字式仪表，利用光学字符识别（OCR）技术，如CRNN等，对仪表上的数字进行识别。同时，采用数据增强技术，如随机旋转、缩放等，提高模型的泛化能力。

系统集成与测试 ：将硬件设备和软件系统进行集成，搭建完整的视觉检测机械抄表系统。在不同场景下进行实地测试，验证系统的性能和可靠性。根据测试结果，对系统进行优化和调整，确保系统的稳定运行。

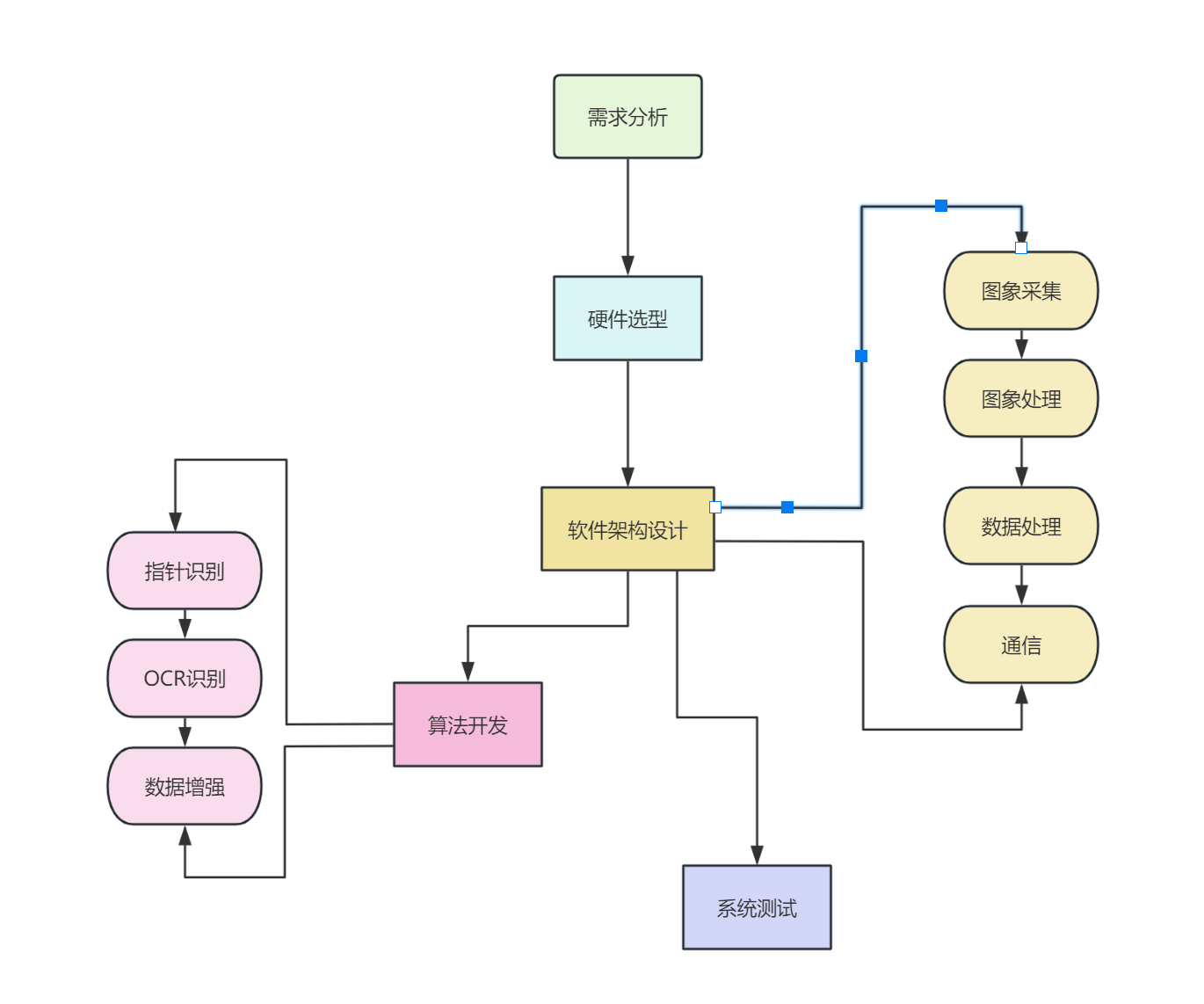

辅助理解图

3.2 架构设计

前端架构

组成部分	功能描述
水平移动机构	调整摄像头的水平位置，确保摄像头能够对准不同水平位置的仪表。
垂直移动机构	调整摄像头的垂直位置，确保摄像头能够对准不同垂直位置的仪表。
LED补光灯	在光照不足的环境下提供稳定的光源，保证图像质量，提高识别的准确性。
图像预处理	对采集到的图像进行灰度化、二值化、降噪等操作，减少噪声，提高图像质量。
特征提取	提取图像中的关键特征，如仪表的指针位置、数字字符等，为后续识别做准备。
数据压缩与传输	将处理后的数据进行压缩，减少数据传输量，提高数据传输效率。

后端架构

组成部分	功能描述
数据接收与解析	接收前端设备传输的数据，解析数据格式，确保数据的完整性和读性。
数据校验	对抄表数据进行校验，如检查数据范围、数据格式等，确保数据的准确性。
异常检测	检测数据中的异常情况，如数据突变、数据缺失等，及时发现潜在问题。
数据处理与存储	对校验后的数据进行处理，如数据转换、统计分析等，并将数据存储到数据库中。
数据存储	存储抄表数据、仪表信息、抄表时间等，确保数据的持久化。
数据查询与检索	提供数据查询功能，支持按时间、仪表编号、抄表地点等条件进行数据检索。
数据统计与分析	对存储的数据进行统计分析，如能耗统计、仪表使用情况分析等，为能源管理提供依据。
能源管理系统集成	将抄表数据传输至能源管理系统，支持能源消耗的实时监控和分析。
物业管理系统集成	与物业管理系统对接，实现抄表数据的自动录入和管理，提高物业管理效率。

四、技术方案

（一）图像采集模块

采用高分辨率工业级摄像头作为图像采集单元，确保对机械仪表的图像采集具备足够的细节与清晰度，以满足后续高精度识别需求。针对复杂多变的现场环境光照条件，配备智能LED补光系统，通过自动调节光强与光谱，优化图像的亮度与对比度，为图像预处理环节提供高质量的原始图像数据。同时，引入多视角采集机制，通过多个摄像头从不同角度对仪表进行拍摄，形成多维度图像数据，为后续的三维重建与复杂场景下的仪表识别提供基础数据支持。

（二）图像预处理模块

运用先进的图像处理算法对采集到的图像进行深度预处理。首先，采用自适应灰度化算法，根据图像的局部特征动态调整灰度化参数，最大限度地保留图像中的关键信息。接着，利用基于小波变换的多尺度降噪算法，有效去除图像中的随机噪声与高频干扰，同时保留图像的边缘与纹理细节。此外，结合几何校正算法对图像进行畸变校正，消除因摄像头镜头畸变或拍摄角度偏差导致的图像变形，确保图像中的仪表区域形状规整，为后续的目标检测与定位提供准确的图像基础。

（三）目标检测与定位模块

基于深度学习框架构建目标检测模型，选用优化后的YOLOv5算法作为核心检测算法。通过大规模标注数据集对模型进行训练，使其能够精准识别各类机械仪表的轮廓与位置。在模型训练过程中，引入迁移学习机制，利用预训练模型在类似任务上的学习成果，加速模型的收敛速度并提升检测精度。同时，采用非极大值抑制（NMS）算法对检测结果进行优化，去除冗余的检测框，确保每个仪表区域仅对应一个精确的定位框。此外，结合图像分割技术对仪表区域进行像素级分割，进一步细化仪表的边界，为读数识别模块提供更精准的区域定位信息。

• 读数识别模块

表1：指针式仪表读数识别模块

组成部分	技术/方法	实现细节
指针检测	霍夫变换检测算法	精确提取指针的直线特征，确定位置与方向
刻度线识别	基于极坐标变换的检测算法	识别刻度线位置与角度分布，结合仪表量程、最小刻度值等先验知识
读数计算	几何关系分析 （三角函数+插值算法）	根据指针与刻度线的几何关系推导精确读数
辅助校正	卷积神经网络（CNN） 特征融合与校正	对指针和刻度线提取结果进行深度学习辅助优化，提升鲁棒性

表2：数字式仪表读数识别模块

组成部分	技术/方法	实现细节
核心模型	CRNN （卷积循环神经网络）	结合CNN特征提取与RNN序列建模能力，优化OCR识别
数据训练	数据增强技术	随机旋转、缩放、扭曲、颜色抖动等，扩充数据集规模
注意力机制	Attention Mechanism	聚焦关键数字字符区域，提升识别效率
后处理优化	语言模型校验与纠错	对OCR结果进行语义校验（如合理数值范围判断）

（五）数据处理与校验模块

建立完善的数据处理与校验流程，确保抄表数据的准确性和可靠性。首先，对识别出的读数进行数据格式化处理，统一数据格式以满足后续存储与传输要求。接着，采用基于统计学原理的异常检测算法，如均值滤波、中值滤波、Z-Score检测等，对读数数据进行实时监测与分析，及时发现并剔除异常值。同时，结合仪表的历史数据与运行规律，建立数据校验模型，通过对比当前读数与历史数据的趋势一致性、数据范围合理性等指标，对读数进行二次校验，进一步确保数据的准确性。此外，引入数据融合技术，对多视角采集的仪表读数数据进行融合处理，通过加权平均、投票机制等算法，综合判断仪表的最终读数，进一步提高数据的稳定性和可靠性。

（六）通信与数据传输模块

采用先进的无线通信技术构建稳定高效的数据传输通道。支持多种通信协议，如4G、5G、Wi-Fi、NB-IoT等，根据现场环境与设备需求灵活选择最优通信方式。在数据传输过程中，采用基于TLS/SSL加密协议的数据加密技术，对抄表数据进行高强度加密处理，确保数据在传输过程中的安全性与保密性。同时，引入数据压缩算法，如Huffman编码、LZ77压缩算法等，对传输数据进行高效压缩，降低数据传输量，提高数据传输效率。此外，建立数据传输监控与重传机制，实时监测数据传输状态，对于传输失败或数据丢失的情况，自动触发数据重传流程，确保数据的完整传输。
