【驱动】以太网扫盲(三)PHY的控制器驱动框架分析

1. 概述

PHY芯片为OSI的最底层-物理层(Physical Layer),通过MII/GMII/RMII/SGMII/XGMII等多种媒体独立接口(介质无关接口)与数据链路层的MAC芯片相连,并通过MDIO接口实现对PHY状态的监控、配置和管理。

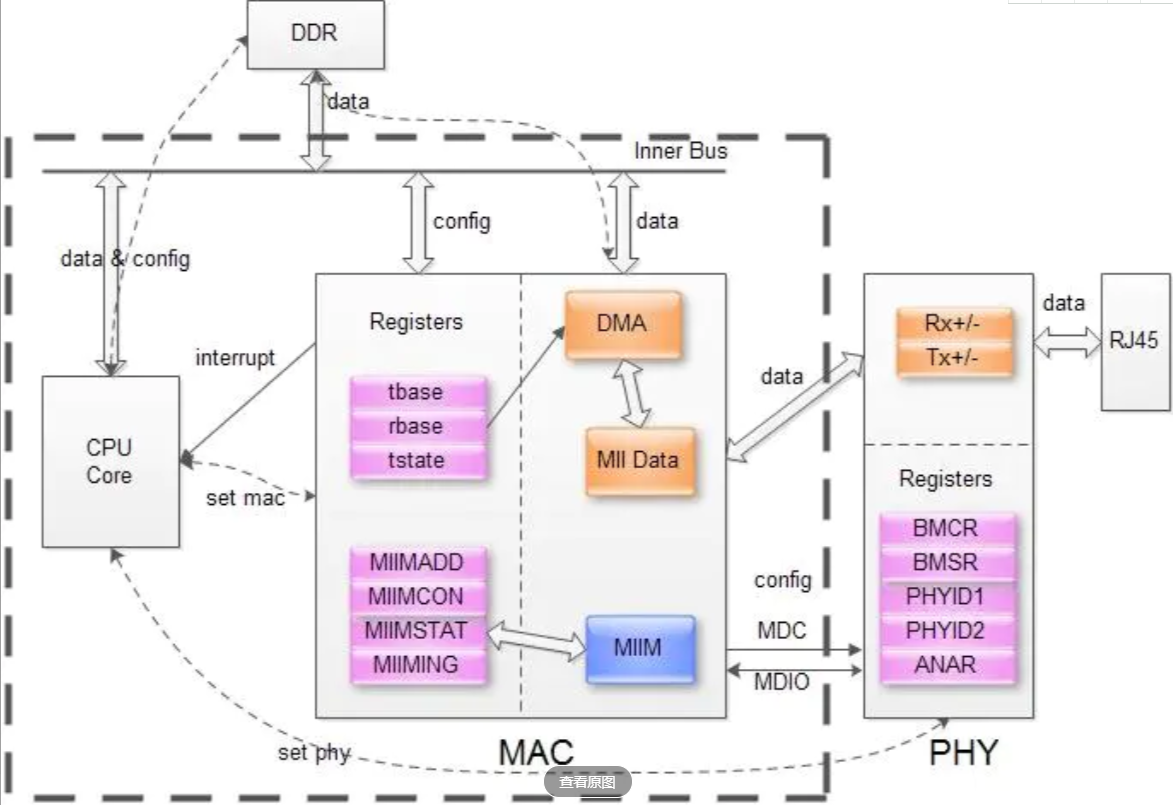

PHY与MAC整体的大致连接框架如下(图片来源于网络):

PHY的整个硬件系统组成比较复杂,PHY与MAC相连(也可以通过一个中间设备相连),MAC与CPU相连(有集成在内部的,也有外接的方式)。

PHY与MAC通过MII和MDIO/MDC相连,MII是走网络数据的MDIO/MDC是用来与PHY的寄存器通讯的,对PHY进行配置

PHY的驱动与I2C/SPI的驱动一样,分为控制器驱动设备器驱动。本节先讲控制器驱动。

2. PHY的控制器驱动总述

PHY的控制器驱动和SPI/I2C非常类似,控制器的核心功能是实现具体的读写功能。区别在于PHY的控制器读写功能的实现大致可以分为两种方式():

  • 直接调用CPU的MDIO控制器(直接调用cpu对应的寄存器)的方式;
  • 通过GPIO/外围soc模拟MDIO时序的方式;

PHY的控制器一般被描述为mdio_bus平台设备(注意:这是一个设备,等同于SPI/I2C中的master设备;和总线、驱动、设备中的bus不是一个概念)。

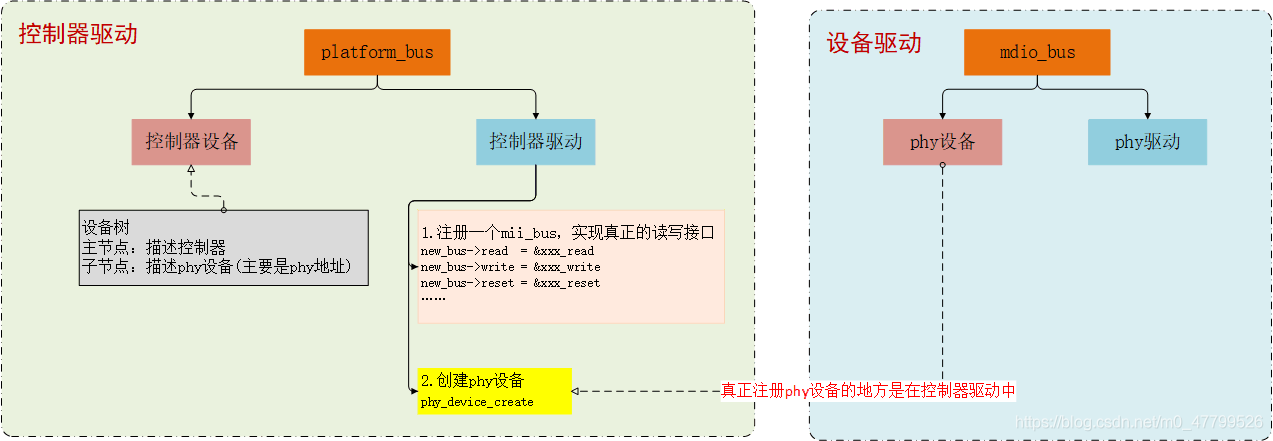

既然是平台设备,那么设备树中必定要有可以被解析为平台设备的节点,也要有对应的平台设备驱动。与SPI驱动类似,PHY设备模型也是在控制器驱动的probe函数中注册的

3. 通过GPIO/外围soc模拟MDIO时序的方式

3.1 控制器平台设备在设备树中的大致描述方式(不完全准确,主要描述匹配的规则)

# linux-4.9.225\Documentation\devicetree\bindings\soc\fsl\cpm_qe\network.txt
* MDIO
Currently defined compatibles: fsl,pq1-fec-mdio (reg is same as first resource of FEC device) fsl,cpm2-mdio-bitbang (reg is port C registers)
Properties for fsl,cpm2-mdio-bitbang:
fsl,mdio-pin : pin of port C controlling mdio data
fsl,mdc-pin : pin of port C controlling mdio clock
Example: mdio@10d40 {
	compatible = "fsl,mpc8272ads-mdio-bitbang",
				 "fsl,mpc8272-mdio-bitbang",
			     "fsl,cpm2-mdio-bitbang";
		reg = <10d40 14>;
		#address-cells = <1>;
		#size-cells = <0>;
		fsl,mdio-pin = <12>;
		fsl,mdc-pin = <13>;

	# linux-4.9.225\Documentation\devicetree\bindings\phy
	xxx_phy: xxx-phy@xxx {                       //描述控制器下挂PHY设备的节点
		reg = <0x0>;                             //PHY的地址
	};
};

3.2 控制器平台驱动代码走读

3.2.1 控制器平台驱动的注册
static const struct of_device_id fs_enet_mdio_bb_match[] = {
	{
		.compatible = "fsl,cpm2-mdio-bitbang",           //匹配平台设备的名称
	},
	{},
};
MODULE_DEVICE_TABLE(of, fs_enet_mdio_bb_match);

static struct platform_driver fs_enet_bb_mdio_driver = {
	.driver = {
		.name = "fsl-bb-mdio",
		.of_match_table = fs_enet_mdio_bb_match,
	},
	.probe = fs_enet_mdio_probe,
	.remove = fs_enet_mdio_remove,
};

module_platform_driver(fs_enet_bb_mdio_driver);     //注册控制器平台设备驱动
3.2.2 控制器平台驱动的probe函数走读
/**********************************************************************************************
            通过GPIO/外围soc模拟MDIO时序方式的MDIO驱动(probe函数中完成PHY设备的创建和注册)
***********************************************************************************************/
# linux-4.9.225\drivers\net\ethernet\freescale\fs_enet\mii-bitbang.c

fs_enet_mdio_probe(struct platform_device *ofdev)
|--- bitbang = kzalloc(sizeof(struct bb_info), GFP_KERNEL)
|
|--- bitbang->ctrl.ops = &bb_ops  ----------------------------------------------->| static struct mdiobb_ops bb_ops = {
|									          |  .owner = THIS_MODULE,
|                                                                                 |  .set_mdc = mdc,
|                                                                                 |  .set_mdio_dir = mdio_dir,
|										  |  .set_mdio_data = mdio,               |-->实现为GPIO的读写
|										  |  .get_mdio_data = mdio_read,
|										  | };
|                                                                                  \<---------------------------------------------------------|
|--- new_bus = alloc_mdio_bitbang(&bitbang->ctrl)                                                                                             |
|    |--- bus = mdiobus_alloc()        -----------|					             | struct mdiobb_ctrl *ctrl = bus->priv|  |
|    |--- bus->read = mdiobb_read      -----------|                                                  | ctrl->ops->set_mdc                  |  |
|    |--- bus->write = mdiobb_write    -----------|--mdiobb_read/mdiobb_write/mdiobb_reset函数的实现 -| ctrl->ops->set_mdio_dir             |--|
|    |--- bus->reset = mdiobb_reset    -----------|       /                                          | ctrl->ops->set_mdio_data            |
|    |--- bus->priv = ctrl  <----------------------------                                            | ctrl->ops->get_mdio_data            |
|
|--- fs_mii_bitbang_init                                      //设置用来模拟mdc和mdio的管脚资源
|    |--- of_address_to_resource(np, 0, &res)                 //转换设备树地址并作为资源返回,设备树中指定
|    |
|    |--- snprintf(bus->id, MII_BUS_ID_SIZE, "%x", res.start) //把资源的起始地址设置为bus->id
|    |
|    |--- data = of_get_property(np, "fsl,mdio-pin", &len)
|    |--- mdio_pin = *data                                    //决定控制mdio数据的端口的引脚
|    |
|    |--- data = of_get_property(np, "fsl,mdc-pin", &len)
|    |--- mdc_pin = *data                                     //控制mdio时钟的端口引脚
|    |
|    |--- bitbang->dir = ioremap(res.start, resource_size(&res))
|    |
|    |--- bitbang->dat = bitbang->dir + 4
|    |--- bitbang->mdio_msk = 1 << (31 - mdio_pin)
|    |--- bitbang->mdc_msk = 1 << (31 - mdc_pin)
|
|--- of_mdiobus_register(new_bus, ofdev->dev.of_node)       //注册mii_bus设备,并通过设备树子节点创建PHY设备 <===of_mdiobus_register(struct mii_bus *mdio, struct device_node *np)
|    |--- mdio->phy_mask = ~0                               //屏蔽所有PHY,防止自动探测。相反,设备树中列出的phy将在总线注册后填充
|    |--- mdio->dev.of_node = np
|    |--- mdiobus_register(mdio)                            //@注意@ 注册MDIO总线设备(注意是总线设备不是总线,因为总线也是一种设备。mdio_bus是在其他地方注册的,后面会讲到)
|    |    |--- __mdiobus_register(bus, THIS_MODULE)
|    |    |    |--- bus->owner = owner
|    |    |    |--- bus->dev.parent = bus->parent
|    |    |    |--- bus->dev.class = &mdio_bus_class
|    |    |    |--- bus->dev.groups = NULL
|    |    |    |--- dev_set_name(&bus->dev, "%s", bus->id)  //设置总线设备的名称
|    |    |    |--- device_register(&bus->dev)              //注册总线设备
|    |
|    |--- for_each_available_child_of_node(np, child)       //遍历这个平台设备的子节点并为每个phy注册一个phy_device
|         |--- addr = of_mdio_parse_addr(&mdio->dev, child) //从子节点的"reg"属性中获得PHY设备的地址
|         |    |--- of_property_read_u32(np, "reg", &addr)
|         |--- if (addr < 0)                                //如果未获得子节点的"reg"属性,则在后面再启用扫描可能存在的PHY的,然后注册
|         |    |--- scanphys = true
|         |    |--- continue
|         |
|         |--- of_mdiobus_register_phy(mdio, child, addr)   //创建并注册PHY设备
|         |    |--- is_c45 = of_device_is_compatible(child,"ethernet-phy-ieee802.3-c45") //判断设备树中的PHY的属性是否指定45号条款
|         |    |
|         |    |--- if (!is_c45 && !of_get_phy_id(child, &phy_id))      //如果设备树中的PHY的属性未指定45号条款 且未通过"ethernet-phy-id%4x.%4x"属性指定PHY的ID
|         |    |    |---phy_device_create(mdio, addr, phy_id, 0, NULL)
|         |    |---else //我这里采用的是else分支
|         |    |    |---phy = get_phy_device(mdio, addr, is_c45)        //在@bus上的@addr处读取PHY的ID寄存器,然后分配并返回表示它的phy_device
|         |    |        |--- get_phy_id(bus, addr, &phy_id, is_c45, &c45_ids)        //通过mdio得到PHY的ID
|         |    |        |--- phy_device_create(bus, addr, phy_id, is_c45, &c45_ids)  //创建PHY设备
|         |    |             |--- struct phy_device *dev
|         |    |             |--- struct mdio_device *mdiodev
|         |    |             |--- dev = kzalloc(sizeof(*dev), GFP_KERNEL)
|         |    |             |--- mdiodev = &dev->mdio                     //mdiodev是最新的内核引入,较老的版本没有这个结构
|         |    |             |--- mdiodev->dev.release = phy_device_release
|         |    |             |--- mdiodev->dev.parent = &bus->dev
|         |    |             |--- mdiodev->dev.bus = &mdio_bus_type        //PHY设备和驱动都会挂在mdio_bus下,匹配时会调用对应的match函数  ---|
|         |    |             |--- mdiodev->bus = bus                                                                                         |
|         |    |             |--- mdiodev->pm_ops = MDIO_BUS_PHY_PM_OPS                                                                      |
|         |    |             |--- mdiodev->bus_match = phy_bus_match       //真正实现PHY设备和驱动匹配的函数<--------------------------------|
|         |    |             |--- mdiodev->addr = addr
|         |    |             |--- mdiodev->flags = MDIO_DEVICE_FLAG_PHY
|         |    |             |--- mdiodev->device_free = phy_mdio_device_free
|         |    |             |--- diodev->device_remove = phy_mdio_device_remove
|         |    |             |--- dev->speed = SPEED_UNKNOWN
|         |    |             |--- dev->duplex = DUPLEX_UNKNOWN
|         |    |             |--- dev->pause = 0
|         |    |             |--- dev->asym_pause = 0
|         |    |             |--- dev->link = 1
|         |    |             |--- dev->interface = PHY_INTERFACE_MODE_GMII
|         |    |             |--- dev->autoneg = AUTONEG_ENABLE                            //默认支持自协商
|         |    |             |--- dev->is_c45 = is_c45
|         |    |             |--- dev->phy_id = phy_id
|         |    |             |--- if (c45_ids)
|         |    |             |    |--- dev->c45_ids = *c45_ids
|         |    |             |--- dev->irq = bus->irq[addr]
|         |    |             |--- dev_set_name(&mdiodev->dev, PHY_ID_FMT, bus->id, addr)
|         |    |             |--- dev->state = PHY_DOWN                                   //指示PHY设备和驱动程序尚未准备就绪,在PHY驱动的probe函数中会更改为READY
|         |    |             |--- INIT_DELAYED_WORK(&dev->state_queue, phy_state_machine) //PHY的状态机(核心WORK)
|         |    |             |--- INIT_WORK(&dev->phy_queue, phy_change)                  //由phy_interrupt / timer调度以处理PHY状态的更改
|         |    |             |--- request_module(MDIO_MODULE_PREFIX MDIO_ID_FMT, MDIO_ID_ARGS(phy_id))//加载内核模块(这里没有细致研究过)
|         |    |             |--- device_initialize(&mdiodev->dev) //设备模型中的一些设备,主要是kset、kobject、ktype的设置
|         |    |
|         |    |--- irq_of_parse_and_map(child, 0) //将中断解析并映射到linux virq空间(未深入研究)
|         |    |--- if (of_property_read_bool(child, "broken-turn-around"))//MDIO总线中的TA(Turnaround time)
|         |    |    |--- mdio->phy_ignore_ta_mask |= 1 << addr
|         |    |
|         |    |--- of_node_get(child)//将OF节点与设备结构相关联,以便以后查找
|         |    |--- phy->mdio.dev.of_node = child
|         |    |
|         |    |--- phy_device_register(phy)//注册PHY设备
|         |    |    |--- mdiobus_register_device(&phydev->mdio) //注册到mdiodev->bus,其实笔者认为这是一个虚拟的注册,仅仅是根据PHY的地址在mdiodev->bus->mdio_map数组对应位置填充这个mdiodev
|         |    |    |    |--- mdiodev->bus->mdio_map[mdiodev->addr] = mdiodev  // 方便通过mdiodev->bus统一管理和查找,以及关联bus的读写函数,方便PHY的功能配置
|         |    |    |
|         |    |	|--- device_add(&phydev->mdio.dev)//注册到linux设备模型框架中
|         |
|         |--- if (!scanphys)  //如果从子节点的"reg"属性中获得PHY设备的地址,scanphys=false,这里就直接返回了,因为不需要再扫描了
|         |    |--- return 0
|         |
/******************************************************************************************************************
	一般来说只要设备树种指定了PHY设备的"reg"属性,后面的流程可以自动忽略
******************************************************************************************************************
|         |--- for_each_available_child_of_node(np, child)       //自动扫描具有空"reg"属性的PHY
|              |--- if (of_find_property(child, "reg", NULL))    //跳过具有reg属性集的PHY
|              |    |--- continue
|              |
|              |--- for (addr = 0; addr < PHY_MAX_ADDR; addr++)         //循环遍历扫描
|                   |--- if (mdiobus_is_registered_device(mdio, addr))  //跳过已注册的PHY
|                   |    |--- continue
|                   |
|                   |--- dev_info(&mdio->dev, "scan phy %s at address %i\n", child->name, addr) //打印扫描的PHY,建议开发人员设置"reg"属性
|                   |
|                   |--- if (of_mdiobus_child_is_phy(child))
|                        |--- of_mdiobus_register_phy(mdio, child, addr) //注册PHY设备
|
******************************************************************************************************************/

4. 直接调用CPU的MDIO控制器的方式

4.1 控制器平台设备在设备树中的大致描述方式(不完全准确,主要描述匹配的规则)

# linux4.9.225\Documentation\devicetree\bindings\powerpc\fsl\fman.txt
Example for FMan v3 internal MDIO:
mdio@e3120 {                                 //描述MDIO控制器驱动节点
	compatible = "fsl,fman-mdio";
	reg = <0xe3120 0xee0>;
	fsl,fman-internal-mdio;
	tbi1: tbi-phy@8 {                       //描述控制器下挂PHY设备的节点
		reg = <0x8>;
		device_type = "tbi-phy";
	};
};

4.2 控制器平台驱动代码走读

4.2.1 控制器平台驱动的注册
# linux-4.9.225\drivers\net\ethernet\freescale\fsl_pq_mdio.c
static const struct of_device_id fsl_pq_mdio_match[] = {
	......

	/* No Kconfig option for Fman support yet */
	{
		.compatible = "fsl,fman-mdio",                  //匹配平台设备的名称
		.data = &(struct fsl_pq_mdio_data) {
			.mii_offset = 0,
			/* Fman TBI operations are handled elsewhere */
		},
	},
	......
	{},
};

static struct platform_driver fsl_pq_mdio_driver = {
	.driver = {
		.name = "fsl-pq_mdio",
		.of_match_table = fsl_pq_mdio_match,
	},
	.probe = fsl_pq_mdio_probe,
	.remove = fsl_pq_mdio_remove,
};

module_platform_driver(fsl_pq_mdio_driver);          //注册控制器平台设备驱动
4.2.2 控制器平台驱动的probe函数走读
/****************************************************************************************
          直接调用CPU的MDIO控制器的方式的MDIO控制器驱动(probe函数中涉及PHY设备的创建和注册)
****************************************************************************************/
# linux-4.9.225\drivers\net\ethernet\freescale\fsl_pq_mdio.c

fsl_pq_mdio_probe(struct platform_device *pdev
|--- struct fsl_pq_mdio_priv *priv
|--- struct mii_bus *new_bus
|
|--- new_bus = mdiobus_alloc_size(sizeof(*priv))  //分配结构体
|--- priv = new_bus->priv
|--- new_bus->name = "Freescale PowerQUICC MII Bus"
|--- new_bus->read = &fsl_pq_mdio_read           //总线的读接口
|--- new_bus->write = &fsl_pq_mdio_write         //总线的写接口
|--- new_bus->reset = &fsl_pq_mdio_reset         //总线的复位接口
|
|--- of_address_to_resource(np, 0, &res)	    //获取控制器地址资源
|--- snprintf(bus->id, MII_BUS_ID_SIZE, "%x", res.start)    //把资源的起始地址设置为bus->id
|
|--- of_mdiobus_register(new_bus, np)//注册mii_bus设备,并通过设备树中控制器的子节点创建PHY设备,这一点与模拟方式流程相同

of_mdiobus_register的流程与第四小节一致,这里就不再列出。

5. 控制器的读写会在哪里得到调用?

在PHY设备的注册中(读PHY ID)、PHY的初始化、自协商、中断、状态、能力获取等流程中经常可以看到phy_readphy_write两个函数(下一节要讲的PHY驱动),这两个函数的实现就依赖于控制器设备mii_bus的读写。

phy_readphy_write定义在linux-4.9.225\include\linux\phy.h中,如下:

static inline int phy_read(struct phy_device *phydev, u32 regnum)
{
	return mdiobus_read(phydev->mdio.bus, phydev->mdio.addr, regnum);
}

static inline int phy_write(struct phy_device *phydev, u32 regnum, u16 val)
{
	return mdiobus_write(phydev->mdio.bus, phydev->mdio.addr, regnum, val);
}

其中mdiobus_readmdiobus_write定义在linux-4.9.225\drivers\net\phy\mdio_bus.c中,如下:

/**
 * mdiobus_read - Convenience function for reading a given MII mgmt register
 * @bus: the mii_bus struct
 * @addr: the phy address
 * @regnum: register number to read
 *
 * NOTE: MUST NOT be called from interrupt context,
 * because the bus read/write functions may wait for an interrupt
 * to conclude the operation.
 */
int mdiobus_read(struct mii_bus *bus, int addr, u32 regnum)
{
	int retval;

	BUG_ON(in_interrupt());

	mutex_lock(&bus->mdio_lock);
	retval = bus->read(bus, addr, regnum);
	mutex_unlock(&bus->mdio_lock);

	return retval;
}

/**
 * mdiobus_write - Convenience function for writing a given MII mgmt register
 * @bus: the mii_bus struct
 * @addr: the phy address
 * @regnum: register number to write
 * @val: value to write to @regnum
 *
 * NOTE: MUST NOT be called from interrupt context,
 * because the bus read/write functions may wait for an interrupt
 * to conclude the operation.
 */
int mdiobus_write(struct mii_bus *bus, int addr, u32 regnum, u16 val)
{
	int err;

	BUG_ON(in_interrupt());

	mutex_lock(&bus->mdio_lock);
	err = bus->write(bus, addr, regnum, val);
	mutex_unlock(&bus->mdio_lock);

	return err;
}

可以清楚的看到bus->readbus->write读写接口在这里得到调用。

6. mdio_bus总线

接下来要讲的PHY设备驱动是基于device、driver、bus的连接方式。其驱动涉及如下几个重要部分:

  • 总线 - sturct mii_bus (mii stand for media independent interface)
  • 设备 - struct phy_device
  • 驱动 - struct phy_driver

关于PHY设备的创建和注册已经在第5节的probe函数中有过详细的描述(需要注意的是:phy设备不像i2c/spi有一个board_info函数进行设备的添加,而是直接读取phy中的寄存器<根据IEEE的规定,PHY芯片的前16个寄存器的内容必须是固定的>),本节就不再描述;

6.1 总线注册的入口函数

# linux-4.9.225\drivers\net\phy\phy_device.c
static int __init phy_init(void)
{
	int rc;

	rc = mdio_bus_init(); //mdio_bus总线的注册
	if (rc)
		return rc;

	rc = phy_drivers_register(genphy_driver,ARRAY_SIZE(genphy_driver), THIS_MODULE); //通用PHY驱动
	if (rc)
		mdio_bus_exit();

	return rc;
}

subsys_initcall(phy_init);

subsys_initcall(phy_init) 这行的作用非常重要,这一行就决定了内核在启动的时候会调用该函数,注册完了之后紧接着又注册一个通用的PHY驱动。

6.2 总线注册函数— mdio_bus_init解析

# linux-4.9.225\drivers\net\phy\mdio_bus.c
static struct class mdio_bus_class = {
	.name		= "mdio_bus",
	.dev_release	= mdiobus_release,
};

static int mdio_bus_match(struct device *dev, struct device_driver *drv)
{
	struct mdio_device *mdio = to_mdio_device(dev);

	if (of_driver_match_device(dev, drv))
		return 1;

	if (mdio->bus_match)
		return mdio->bus_match(dev, drv);

	return 0;
}

struct bus_type mdio_bus_type = {
	.name		= "mdio_bus",     //总线名称
	.match		= mdio_bus_match, //用来匹配总线上设备和驱动的函数
	.pm		= MDIO_BUS_PM_OPS,
};
EXPORT_SYMBOL(mdio_bus_type);

int __init mdio_bus_init(void)
{
	int ret;

	ret = class_register(&mdio_bus_class); //注册设备类 (在linux设备模型中,我再仔细讲这个类的概念)
	if (!ret) {
		ret = bus_register(&mdio_bus_type);//总线注册
		if (ret)
			class_unregister(&mdio_bus_class);
	}

	return ret;
}

其中
(1) class_register(&mdio_bus_class)执行后会有以下设备类:

  • /sys/class/mdio_bus

(2)bus_register(&mdio_bus_type)执行后会有以下总线类型:

  • /sys/bus/mdio_bus

6.3 总线中的match函数解析

/**
 * mdio_bus_match - determine if given MDIO driver supports the given
 *		    MDIO device
 * @dev: target MDIO device
 * @drv: given MDIO driver
 *
 * Description: Given a MDIO device, and a MDIO driver, return 1 if
 *   the driver supports the device.  Otherwise, return 0. This may
 *   require calling the devices own match function, since different classes
 *   of MDIO devices have different match criteria.
 */
static int mdio_bus_match(struct device *dev, struct device_driver *drv)
{
	struct mdio_device *mdio = to_mdio_device(dev);

	if (of_driver_match_device(dev, drv))
		return 1;

	if (mdio->bus_match)               //实现匹配的函数
		return mdio->bus_match(dev, drv);

	return 0;
}

7. 设备驱动的注册

在phy_init函数中不仅注册了mdio_bus总线,还注册了一个通用的PHY驱动作为缺省的内核PHY驱动,但是如果PHY芯片的内部寄存器和802.3定义的并不一样或者需要特殊的功能配置以实现更强的功能,这就需要专有的驱动。

关于通用PHY驱动的知识,网上有一大堆讲解,本节就不再重复的去描述。

对于市场上存在的主流PHY品牌,一般在内核源码 drivers\net\phy目录下都有对应的驱动。本节主要以realtek RTL8211F为例,讲述PHY的驱动,代码如下:

# linux-4.9.225\drivers\net\phy\realtek.c
static struct phy_driver realtek_drvs[] = {
	......
	, {
		.phy_id		= 0x001cc916,
		.name		= "RTL8211F Gigabit Ethernet",
		.phy_id_mask	= 0x001fffff,
		.features	= PHY_GBIT_FEATURES,
		.flags		= PHY_HAS_INTERRUPT,
		.config_aneg	= &genphy_config_aneg,
		.config_init	= &rtl8211f_config_init,
		.read_status	= &genphy_read_status,
		.ack_interrupt	= &rtl8211f_ack_interrupt,
		.config_intr	= &rtl8211f_config_intr,
		.suspend	= genphy_suspend,
		.resume		= genphy_resume,
	},
};

module_phy_driver(realtek_drvs);                           //注册PHY驱动

static struct mdio_device_id __maybe_unused realtek_tbl[] = {
	{ 0x001cc912, 0x001fffff },
	{ 0x001cc914, 0x001fffff },
	{ 0x001cc915, 0x001fffff },
	{ 0x001cc916, 0x001fffff },
	{ }
};

MODULE_DEVICE_TABLE(mdio, realtek_tbl);

7.1 phy驱动的注册

(1)同一品牌的PHY设备有多种不同的型号,内核为了支持一次可以注册多个型号的PHY的驱动,在include\linux\phy.h中提供了用于注册PHY驱动的宏module_phy_driver。该宏的定义如下:

# linux-4.9.225\include\linux\phy.h

#define phy_module_driver(__phy_drivers, __count)			\
static int __init phy_module_init(void)					\
{									\
	return phy_drivers_register(__phy_drivers, __count, THIS_MODULE); \
}

#define module_phy_driver(__phy_drivers)				\
	phy_module_driver(__phy_drivers, ARRAY_SIZE(__phy_drivers))

(2)其中phy_driver_register定义如下(注意这里与老版本内核有一定的改动)

/**
 * phy_driver_register - register a phy_driver with the PHY layer
 * @new_driver: new phy_driver to register
 * @owner: module owning this PHY
 */
int phy_driver_register(struct phy_driver *new_driver, struct module *owner)
{
	int retval;

	new_driver->mdiodrv.flags |= MDIO_DEVICE_IS_PHY;
	new_driver->mdiodrv.driver.name = new_driver->name;//驱动名称
	new_driver->mdiodrv.driver.bus = &mdio_bus_type;   //驱动挂载的总线
	new_driver->mdiodrv.driver.probe = phy_probe;      //PHY设备和驱动匹配后调用的probe函数
	new_driver->mdiodrv.driver.remove = phy_remove;
	new_driver->mdiodrv.driver.owner = owner;

	retval = driver_register(&new_driver->mdiodrv.driver); //向linux设备模型框架中注册device_driver驱动
	if (retval) {
		pr_err("%s: Error %d in registering driver\n",
		       new_driver->name, retval);

		return retval;
	}

	pr_debug("%s: Registered new driver\n", new_driver->name);

	return 0;
}

int phy_drivers_register(struct phy_driver *new_driver, int n,
			 struct module *owner)
{
	int i, ret = 0;

	for (i = 0; i < n; i++) {
		ret = phy_driver_register(new_driver + i, owner);//注册数组中所有的phy驱动
		if (ret) {
			while (i-- > 0)
				phy_driver_unregister(new_driver + i);
			break;
		}
	}
	return ret;
}

7.2 MODULE_DEVICE_TABLE宏的作用

7.2.1 C语言宏定义##连接符和#符的使用

1 . ## 连接符号
“##” 连接符号其功能是在带参数的宏定义中将两个子串(token)联接起来,从而形成一个新的子串。但它不可以是第一个或者最后一个子串。所谓的子串(token)就是指编译器能够识别的最小语法单元。

简单的说,“##”是一种分隔连接方式,它的作用是先分隔,然后进行强制连接。其中,分隔的作用类似于空格

我们知道在普通的宏定义中,预处理器一般把空格解释成分段标志,并把分隔后的每一段和前面的定义比较,相同的就被替换。

如果采用空格来分隔,被替换后段与段之间存在一些空格。如果我们不希望出现这些空格,就可以通过添加一些 “##”来替代空格。例如:

#define example(name, type)   name_##type##_type

“name"和第一个 *之间,以及第2个*和第二个 “type” 之间没有被分隔,所以预处理器会把name_##type##*type解释成3段:“name*”、“type”、以及”_type",其中只有"type"是在宏前面出现过的,所以它可以被宏替换。

2 . # 符号
单独的一个 “#” 则表示: 替换这个变量后,再加双引号引起来。例如,宏定义 __stringify_1(x) :

# linux-4.9.225\include\linux\stringify.h
 #define  __stringify_1(x)   #x

那么 __stringify_1(realtek_tbl) <=等价于=> ”realtek_tbl"

7.2.2 alias函数

alias定义的函数将作为另一个函数的别名。
gcc官方的说明部分内容如下:5.24 Declaring Attributes of Functions:

alias (“target”)
The alias attribute causes the declaration to be emitted as an alias for another symbol, which must be specified. For instance,

void __f () { /* Do something. */; }
void f () __attribute__ ((weak, alias ("__f")));

declares f' to be a weak alias for__f’. In C++, the mangled name for the target must be used. It is an error if `__f’ is not defined in the same translation unit.

7.2.3 指定变量的属性 - - - unused的用法

unused 表示该函数或变量可能不使用,这个属性可以避免编译器产生警告信息。在gcc官方的说明部分内容如下:

5.31 Specifying Attributes of Variables
unused
This attribute, attached to a variable, means that the variable is meant to be possibly unused. GCC will not produce a warning for this variable.

7.2.4 MODULE_DEVICE_TABLE解析

MODULE_DEVICE_TABLE宏定义在 /include/linux/module.h中,如下:

/* Creates an alias so file2alias.c can find device table. */
#define MODULE_DEVICE_TABLE(type, name)					\
extern const typeof(name) __mod_##type##__##name##_device_table		\
  __attribute__ ((unused, alias(__stringify(name))))

根据代码把这个宏展开之后会发现:
生成了一个 _mod_type__name_device_table 的符号表,其中type为类型,name是这个驱动的名称。在内核编译的时候将这部分符号单独放置在一个区域。

当内核运行的时,用户可以通过类型(tpye)和类型对应的设备表中名称(name)中动态的加载驱动,在表中查找到了这个符号之后可以迅速的加载驱动。

MODULE_DEVICE_TABLE的第一个参数是设备的类型,如果是PHY设备,那自然是MDIO(如果是PCI设备,那将是pci)。后面一个参数是设备表,这个设备表的最后一个元素是空的,用于标识结束。

7.2.5 MODULE_DEVICE_TABLE(mdio, realtek_tbl)解析(待验证,后续再来修改)

1. 定义

/**
 * struct mdio_device_id - identifies PHY devices on an MDIO/MII bus
 * @phy_id: The result of
 *     (mdio_read(&MII_PHYSID1) << 16 | mdio_read(&PHYSID2)) & @phy_id_mask
 *     for this PHY type
 * @phy_id_mask: Defines the significant bits of @phy_id.  A value of 0
 *     is used to terminate an array of struct mdio_device_id.
 */
struct mdio_device_id {
	__u32 phy_id;
	__u32 phy_id_mask;
};

static struct mdio_device_id __maybe_unused realtek_tbl[] = {
	{ 0x001cc912, 0x001fffff },
	{ 0x001cc914, 0x001fffff },
	{ 0x001cc915, 0x001fffff },
	{ 0x001cc916, 0x001fffff },
	{ }
};

MODULE_DEVICE_TABLE(mdio, realtek_tbl);

2 . 展开

#define MODULE_DEVICE_TABLE(mdio, realtek_tbl)					\
extern const struct mdio_device_id __mod_mdio__realtek_tbl_device_table		\
  __attribute__ ((unused, "realtek_tbl")))

生成一个名为__mod_mdio__realtek_tbl_device_table,内核构建时,depmod程序会在所有模块中搜索符号__mod_mdio__realtek_tbl_device_table,把数据(设备列表)从模块中抽出,添加到映射文件 /lib/modules/KERNEL_VERSION/modules.mdiomap 中,当depmod结束之后,所有的MDIO设备连同他们的模块名字都被该文件列出。在需要驱动的时候,由modules.mdiomap 文件来找寻恰当的驱动程序。

8. 设备驱动与控制器驱动之间的关系图

原文链接:https://www.cnblogs.com/jianhua1992/category/2242540.html ;本文仅作交流分享,版权归原作者所有,如有侵权,请联系作者删除。

  • 2
    点赞
  • 8
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
### 回答1: 以太网PHY寄存器分析是指对以太网物理层寄存器的详细研究和分析以太网PHY寄存器是用来管理和控制以太网物理层的一种特殊寄存器。在网络通信中,以太网PHY是将数字数据转换成模拟信号并通过物理介质传输的关键组件。 通过对以太网PHY寄存器的分析,我们可以了解和控制以太网物理层的各种参数和状态。这些参数和状态可用于调整和优化网络性能,同时也可以帮助我们排除网络故障和问题。 在以太网PHY寄存器中,常见的参数包括连接速度、全双工/半双工模式、自动协商功能、帧同步状态等。通过读取和修改这些寄存器的值,我们可以改变以太网接口的工作方式,例如将其从半双工模式切换到全双工模式,或者手动设置连接速度。 此外,以太网PHY寄存器还包含一些状态位,用于指示当前网络连接是否正常或存在错误。例如,误码率、丢包等指标可以通过读取相关寄存器的值来评估网络性能,并采取相应的措施来改善问题。 综上所述,以太网PHY寄存器分析对于网络工程师来说是非常重要的。通过对这些寄存器进行详细研究和理解,我们可以更好地理解和控制以太网物理层的行为,从而提升网络的性能和稳定性。 ### 回答2: 以太网 PHY(物理层)寄存器是用于管理和控制以太网PHY芯片的寄存器。它们用于配置和监视以太网PHY的各种参数和状态。 在以太网通信中,PHY芯片负责物理层的功能,包括发送和接收数据,以及处理与物理媒介(如电缆)的交互。PHY寄存器可以让我们通过软件程序访问和配置这些功能。 以太网PHY寄存器可以分为多个不同的寄存器组,每个寄存器组用于特定的功能或属性。常见的寄存器组包括控制寄存器组、状态寄存器组和配置寄存器组。 在控制寄存器组中,我们可以设置和控制PHY的工作模式、速率、功耗等。通过设置这些寄存器,我们可以使PHY芯片适应不同的网络环境和应用需求。 状态寄存器组提供了与PHY芯片当前状态相关的信息,如链接状态、错误状态等。通过读取这些寄存器,我们可以检测和诊断网络连接问题。 配置寄存器组则允许我们配置PHY的各种功能和特性。例如,我们可以配置自动协商功能,让PHY与其连接的设备自动协商最佳的通信参数。 通过对以太网PHY寄存器进行分析,我们可以了解PHY芯片当前的工作状态和配置,并进行必要的调整和优化。这对于网络故障排除、性能优化以及网络管理和监测都非常有帮助。 总之,以太网PHY寄存器分析是对PHY芯片进行配置和状态监测的过程,通过分析寄存器的值和状态,我们可以了解和控制PHY的各种功能和特性,以实现高效稳定的以太网通信。 ### 回答3: 以太网PHY寄存器分析是指对以太网物理层寄存器进行分析和研究。以太网PHY寄存器是用来控制和管理以太网物理层功能的特殊存储单元。它通常包含多个寄存器,用于配置和控制不同的物理层参数和功能。 对于以太网PHY寄存器的分析,首先需要了解寄存器的结构和功能。不同的PHY芯片可能具有不同的寄存器结构,但通常会包含一些常见的寄存器,如控制寄存器、状态寄存器和识别寄存器等。 在分析时,可以通过读取和写入寄存器的值来获取PHY的当前配置和状态信息。例如,通过读取控制寄存器的值,可以了解某个功能是否启用、速度设置以及功耗控制等。而通过读取状态寄存器的值,则可以获取到PHY的连接状态、数据传输情况等。 此外,还可以通过对寄存器值的位操作来进行配置和控制。例如,通过设置或清除某个特定位,可以启用或禁用某个功能,或进行其他配置。需要注意的是,在对以太网PHY寄存器进行操作时,需要按照其规格说明书来使用正确的操作方法和顺序,以避免引发不必要的错误或故障。 以太网PHY寄存器分析对于网络维护和故障排除非常重要。通过分析寄存器的值和位操作,我们可以了解到PHY的工作状态以及相关的配置信息,从而快速定位和解决网络问题,提高网络的稳定性和性能。

“相关推荐”对你有帮助么?

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
