244-基于stm32单片机厨房安全烟雾煤气温湿度检测报警系统(源程序+原理图+元件清单)

   一：功能介绍：

1、系统组成：采用stm32f103c8t6核心板+DHT11温湿度+MQ2烟雾模块+MQ4可燃气体模块+LCD1602显示屏+蜂鸣器
2、通过DHT11传感器采集温湿度，显示到LCD1602上面；
3、通过MQ2传感器检测烟雾浓度，显示到LCD1602上面；
4、通过MQ4传感器检测可燃气体浓度，显示到LCD1602上面；
5、当烟雾浓度或者可燃气体浓度大于50（阈值程序可调），蜂鸣器报警提醒；

二：实物演示视频

244-基于stm32单片机厨房安全烟雾煤气温湿度检测报警系统

三：程序代码展示（采用C语言编写，使用keil5编译，代码有中文注释，新手容易看懂）



void LCD1602_Init(void)
{
     GPIO_InitTypeDef  GPIO_InitStructure;
 		 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOC, ENABLE);	 //使能PA,PC端口时钟

     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15;				 //LCD1602的三根控制线rs,rw,en
     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;	//IO口速度为50MHz
	   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
     GPIO_Init(GPIOC, &GPIO_InitStructure);//根据设定参数初始化GPIOC


//     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_9;				 //LCD1602的三根控制线rs,rw,en
//     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;	//IO口速度为50MHz
//	   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入
//     GPIO_Init(GPIOB, &GPIO_InitStructure);//根据设定参数初始化GPIOC


	   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;//LCD1602的8跟数据线	    		 //LED1-->PE.5 端口配置, 推挽输出
     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//IO口速度为50MHz
     GPIO_Init(GPIOA, &GPIO_InitStructure);//根据设定参数初始化GPIOA

	   LCD_Write_Command(0x38);//设置LCD两行显示，一个数据由5*7点阵表示,数据由8跟线传输
     delay_ms(2);
	   LCD_Write_Command(0x01);//清除屏幕显示
	   delay_ms(2);
	   LCD_Write_Command(0x06);//设定输入方式，增量不移位
	   delay_ms(2);
	   LCD_Write_Command(0x0c);//开整体显示，关光标，不闪烁
	   delay_ms(2);
}


/*******************写指令函数************************/
void LCD_Write_Command(u8 com)
{
  rs=0; //写指令函数和写数据函数其实可以并一起价格 BOOL变量判断是写指令就rs=0写数据就rs=1。
	rw=0;
	en=1;  //写指令     输入：RS=L，RW=L，E=下降沿脉冲
  GPIO_Write(GPIOA, 0X00FF&com);//该函数一般用来往一次性一个GPIO的多个端口设置
  delay_ms(2);
  en=0;
}

/*******************写数据函数************************/
void LCD_Write_Date(u8 date)
{
  rs=1;
	rw=0;
	en=1;	//写数据     输入：RS=H，RW=L，E=下降沿脉冲
  GPIO_Write(GPIOA, 0X00FF&date);//GPIOA的第八位用来作为8位数据口
  delay_ms(2);
  en=0;
}
int main(void)
 {
	 int mq2,mq4;
	delay_init();	    	 //延时函数初始化
	uart_init(9600);	 	//串口初始化为9600
	LED_Init();		  		//初始化与LED连接的硬件接口
 	Adc_Init();		  		//ADC初始化
	DHT11_Init();
	 	delay_ms(100);
	LCD1602_Init();
	while(1)
	{
		mq2=Get_Adc_Average(ADC_Channel_8,10)/10-100;
		mq4=Get_Adc_Average(ADC_Channel_9,10)/10-100;
		if(mq2<0) mq2=0;
		if(mq4<0) mq4=0;
		DHT11_Read_TempAndHumidity ( & DHT11_Data );//获取传感器温湿度
		LCD_Write_Command(0x80);//第一行的首地址
			LCD_Write_Date(' ');
			LCD_Write_Date(' ');
			LCD_Write_Date('M');
			LCD_Write_Date('Q');
			LCD_Write_Date('=');
			LCD_Write_Date(mq4%1000/100+0x30);			//煤气
			LCD_Write_Date(mq4%100/10+0x30);
			LCD_Write_Date(mq4%10+0x30);
			LCD_Write_Date(' ');
			LCD_Write_Date(' ');
			LCD_Write_Date('W');
			LCD_Write_Date('D');
			LCD_Write_Date('=');
			LCD_Write_Date(DHT11_Data .temp_deci%1000/100+0x30);
			LCD_Write_Date(DHT11_Data .temp_int%100/10+0x30);//显示温度
			LCD_Write_Date(DHT11_Data .temp_int%10+0x30);

			LCD_Write_Command(0x80+0x40);
			LCD_Write_Date(' ');
			LCD_Write_Date(' ');
			LCD_Write_Date('Y');
			LCD_Write_Date('W');
			LCD_Write_Date('=');
			LCD_Write_Date(mq2%1000/100+0x30);//显示烟雾
			LCD_Write_Date(mq2%100/10+0x30);
			LCD_Write_Date(mq2%10+0x30);
			LCD_Write_Date(' ');
			LCD_Write_Date(' ');
			LCD_Write_Date('S');
			LCD_Write_Date('D');
			LCD_Write_Date('=');
			LCD_Write_Date(DHT11_Data .humi_int%1000/100+0x30);
			LCD_Write_Date(DHT11_Data .humi_int%100/10+0x30);//显示湿度
			LCD_Write_Date(DHT11_Data .humi_int%10+0x30);

		if(mq2>50||mq4>50) //大于50  声光报警
		{
			BEEP=0;
		}
		else
		{
			BEEP=1;
		}

	}
}

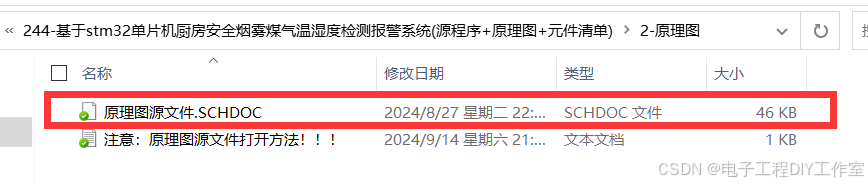

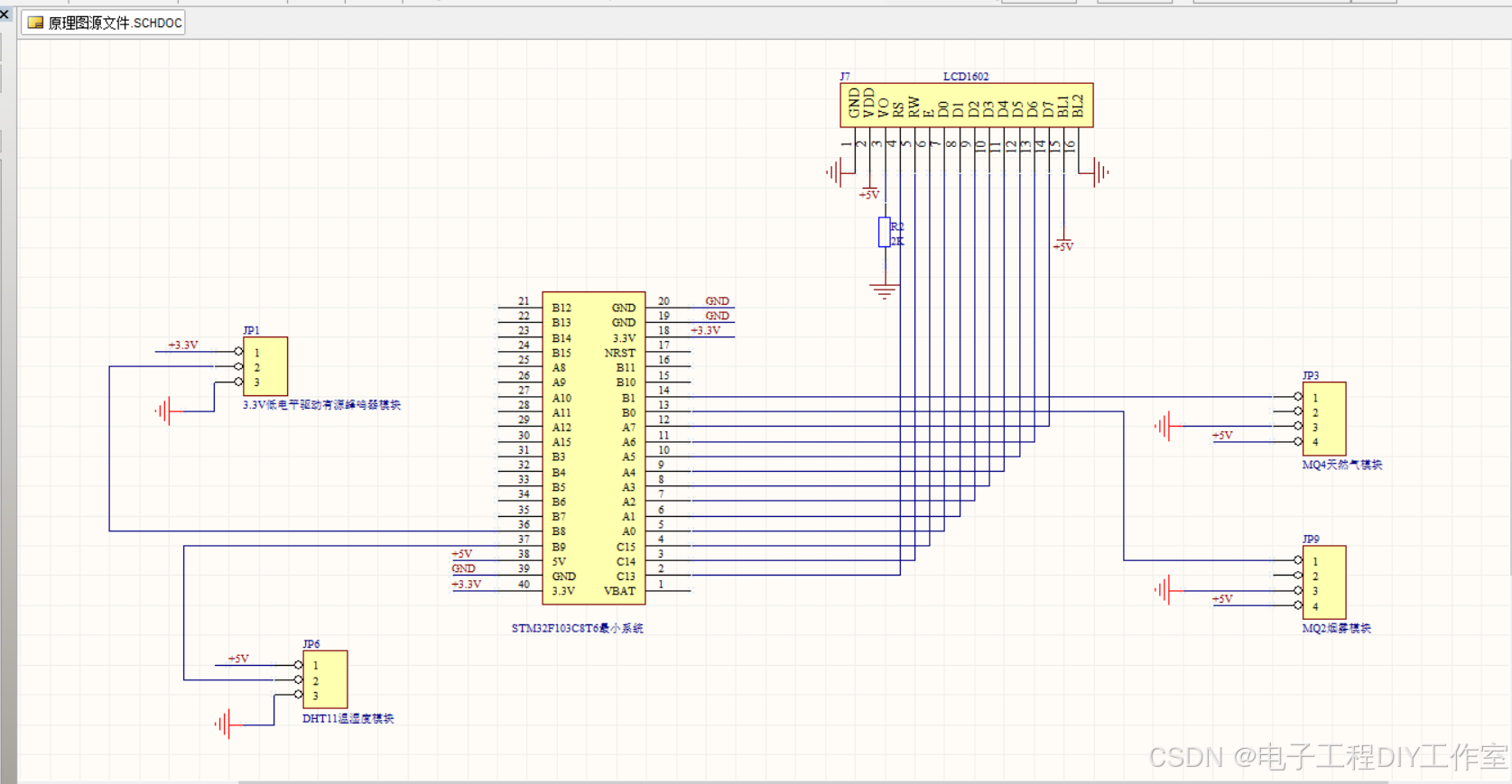

四：原理图文件展示（采用AD（Altium Designer）打开）

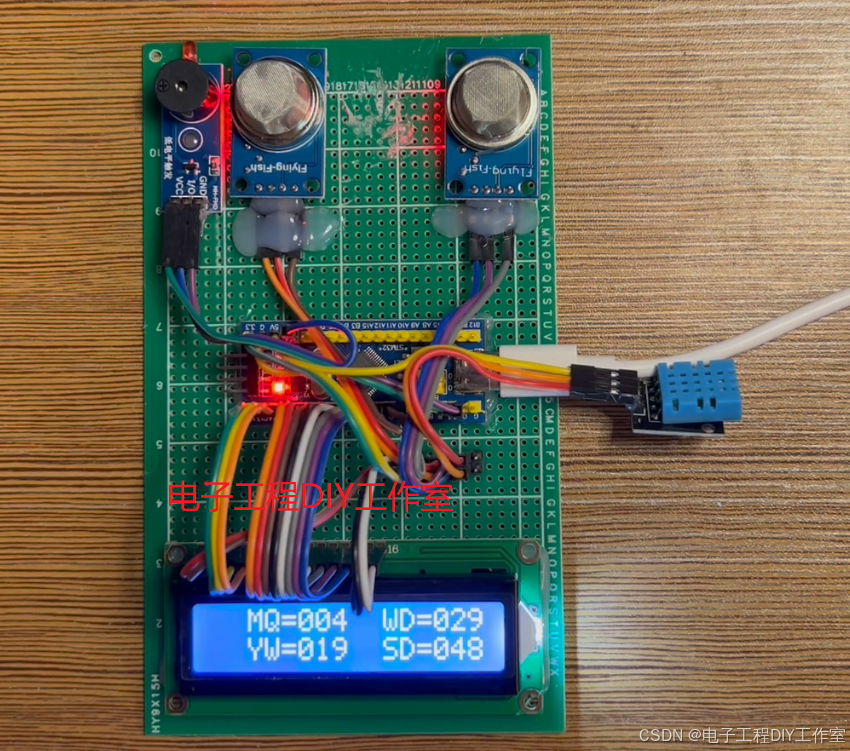

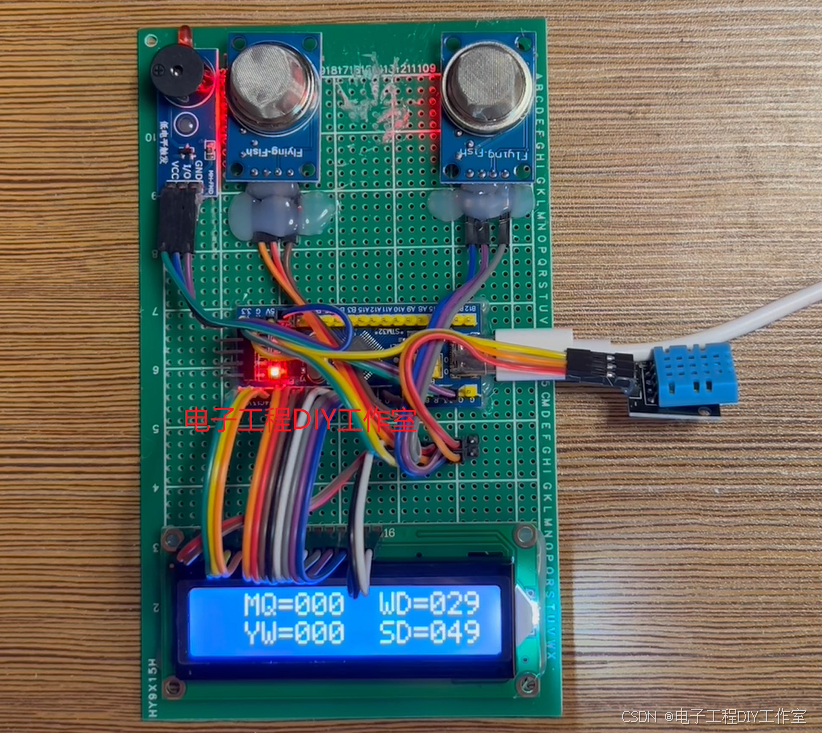

 五：实物图展示：

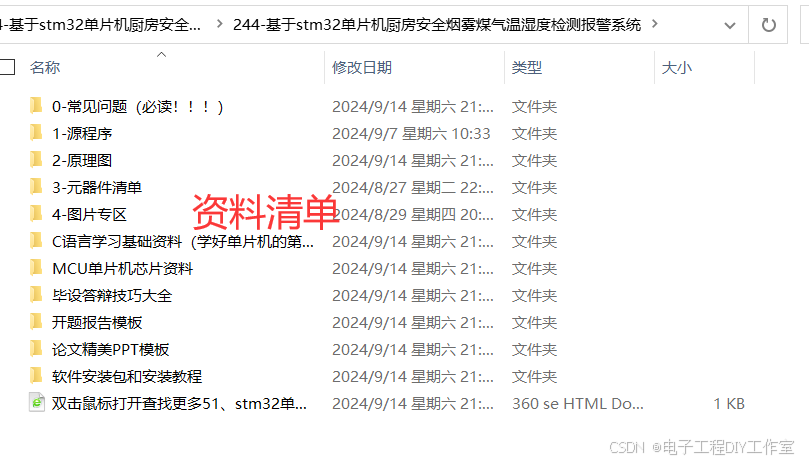

六： 资料清单展示：

资料包百度网盘下载链接
