250-基于stm32单片机多功能智能消毒衣柜(源程序+原理图+元件清单)

本文链接：https://blog.csdn.net/qq_17200045/article/details/142401526

一：功能介绍：

1、系统组成：采用stm32f103c8t6核心板+DHT11温湿度+DS1302时钟模块+LCD1602显示屏+光敏传感器++继电器+风扇+按键+LED
2、通过DHT11传感器采集温湿度，显示到LCD1602上面；
3、通过DS1302时钟模块读取当前时间，显示到LCD1602上面；
4、通过按键设置消毒灯关闭时间，显示到LCD1602上面；
5、当光照检测低于50（阈值程序可调），代表衣柜关闭，自动打开消毒灯进行消毒；
6、当光照检测大于等于50（阈值程序可调），代表衣柜打开，自动关闭消毒灯；
7、当定时的时间到达，自动关闭消毒灯；
8、当湿度大于70（阈值程序可调），自动打开继电器开启风扇换气；

二：实物演示视频

250-基于stm32单片机多功能智能消毒衣柜

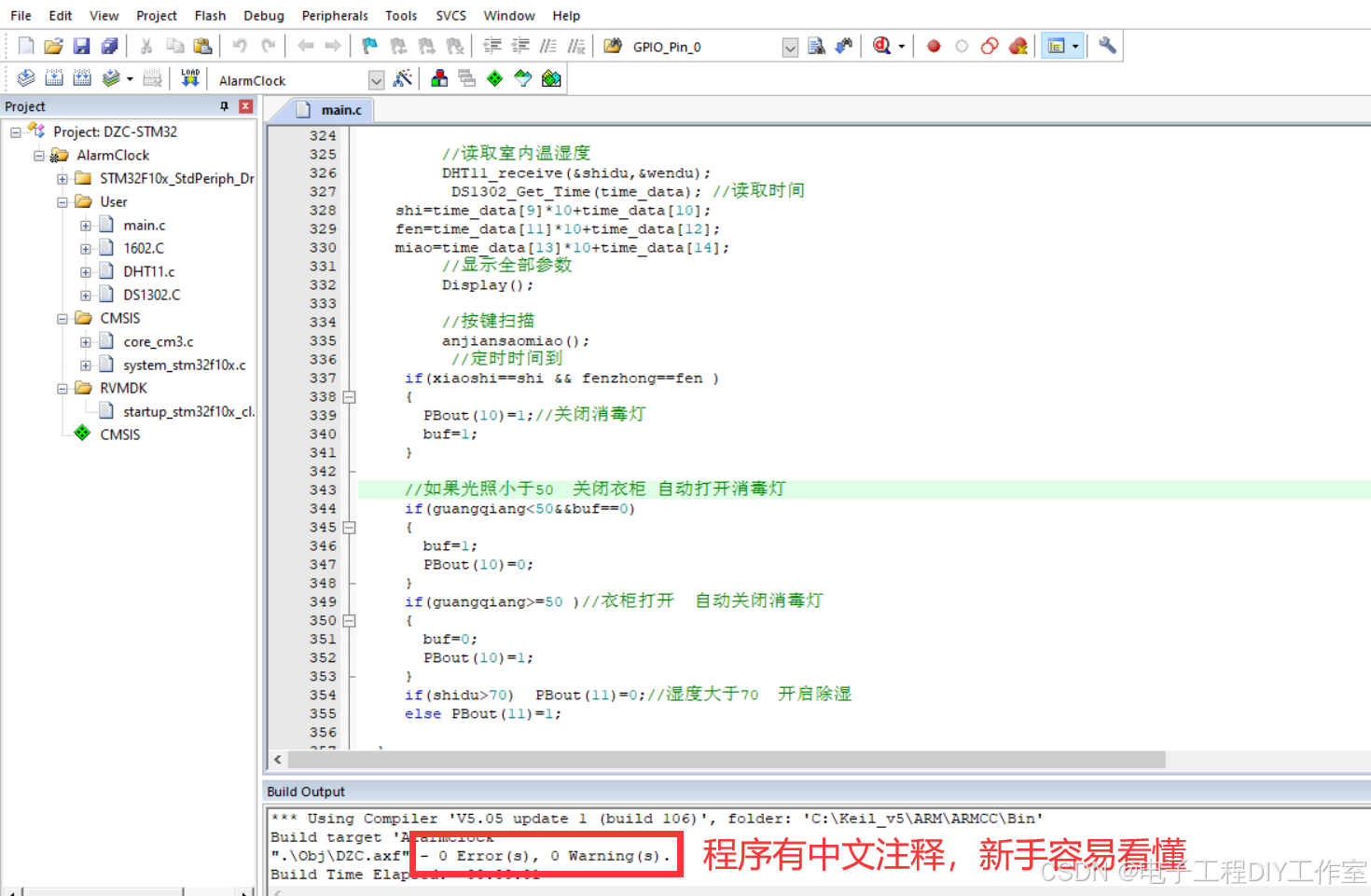

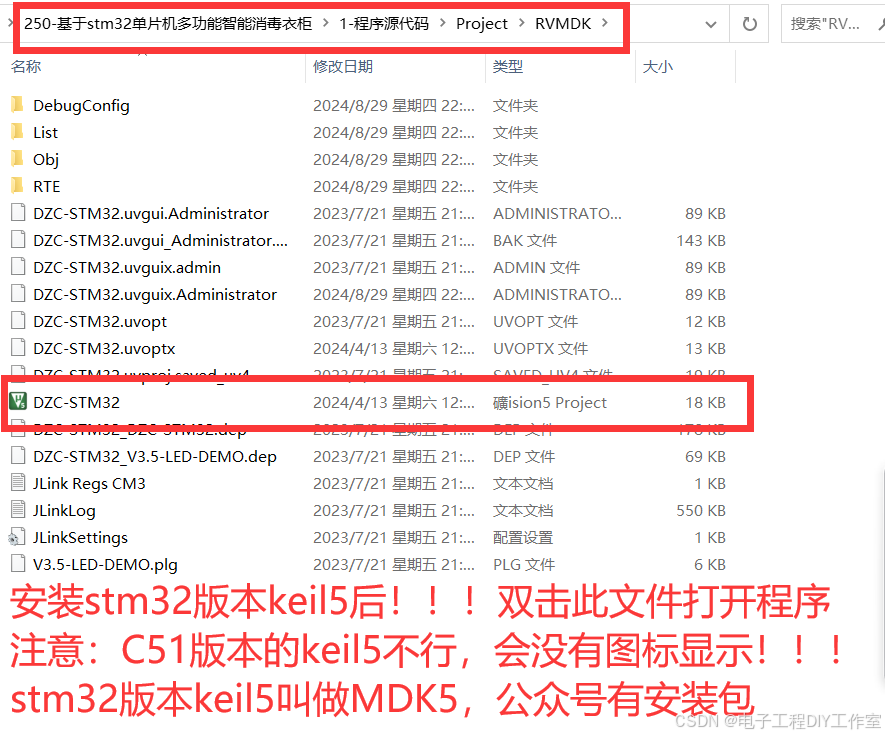

三：程序代码展示（采用C语言编写，使用keil5编译，代码有中文注释，新手容易看懂）

void DHT1DelayNms(uchar ms)
{
	int i;
  while(ms--)
	{
		i=2000;
		while(i--);
	}
}

/***延时10us***/
void DHT1DelayNms10us()
{
	int i=20;
  while(i--);
}
/***延时30us***/
void DHT11Delay30us()		//@11.0592MHz
{
	int i=60;
  while(i--);
}

int mm=200;
/********主机发出开始信号*******/
uchar DHT11_Start()           //请结合时序图分析
{
		unsigned char i;
         DHT11_IO_1;
         DHT1DelayNms10us();
         DHT11_IO_0;
         DHT1DelayNms(20);   //保持电平时间大于18ms
         DHT11_IO_1;
				for(i = 0;i<250;i++)
				{
					if( DHT11_ReadBit() == 0 )
					{
					 //判断从机是否发出 80us 的低电平响应信号是否结束
					 mm=200;
					 while( DHT11_ReadBit() == 0 && mm--);
					//判断从机是否发出 80us 的高电平，如发出则进入数据接收状态
											 mm=200;
					 while(DHT11_ReadBit() == 1&& mm--);
					 return 1;
					}
				}
					 return 0;

}
/********DHT11接收一个字节数据*******/
uchar receive_data()
{
         uchar i;
         data_byte=0;
         for(i=0;i<8;i++)
         {
                data_byte<<=1;
					 mm=200;
                while((!DHT11_ReadBit()&& mm--));//等待50us低电平结束
								DHT11Delay30us();
                if(DHT11_ReadBit()==1)
                {
									data_byte|=0x1;
									 					 mm=200;
                   while((DHT11_ReadBit()&& mm--));
                }
								else
								{

								}
         }
         return data_byte;
}
/********DHT11 receive data*******/
void DHT11_receive( int *h, int *t)
{
	uchar temp;

		uchar Tem_Z,Tem_X,Hum_Z,Hum_X,Check;

		if(DHT11_Start())
		{
			DHT11_IO_1;      //Pulled wait DHT11 response

			//Determine whether to issue a slave 80us high level, if you begin collecting data issued
			Hum_Z = receive_data();   //采集温度整数部分
			Hum_X = receive_data();   //采集温度小数部分
			Tem_Z = receive_data();   //采集湿度整数部分
			Tem_X = receive_data();   //采集湿度小数部分
			Check = receive_data();   //Collection parity bit
			DHT11_IO_1;
			//校验
				temp = Hum_Z;
				temp +=Hum_X;
				temp +=Tem_Z;
				temp +=Tem_X;
				//校验通过
				if( temp == Check )
				{
					*h = Hum_Z;
					*t = Tem_Z;
				}

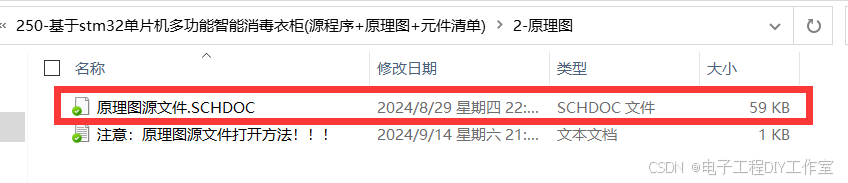

四：原理图文件展示（采用AD（Altium Designer）打开）

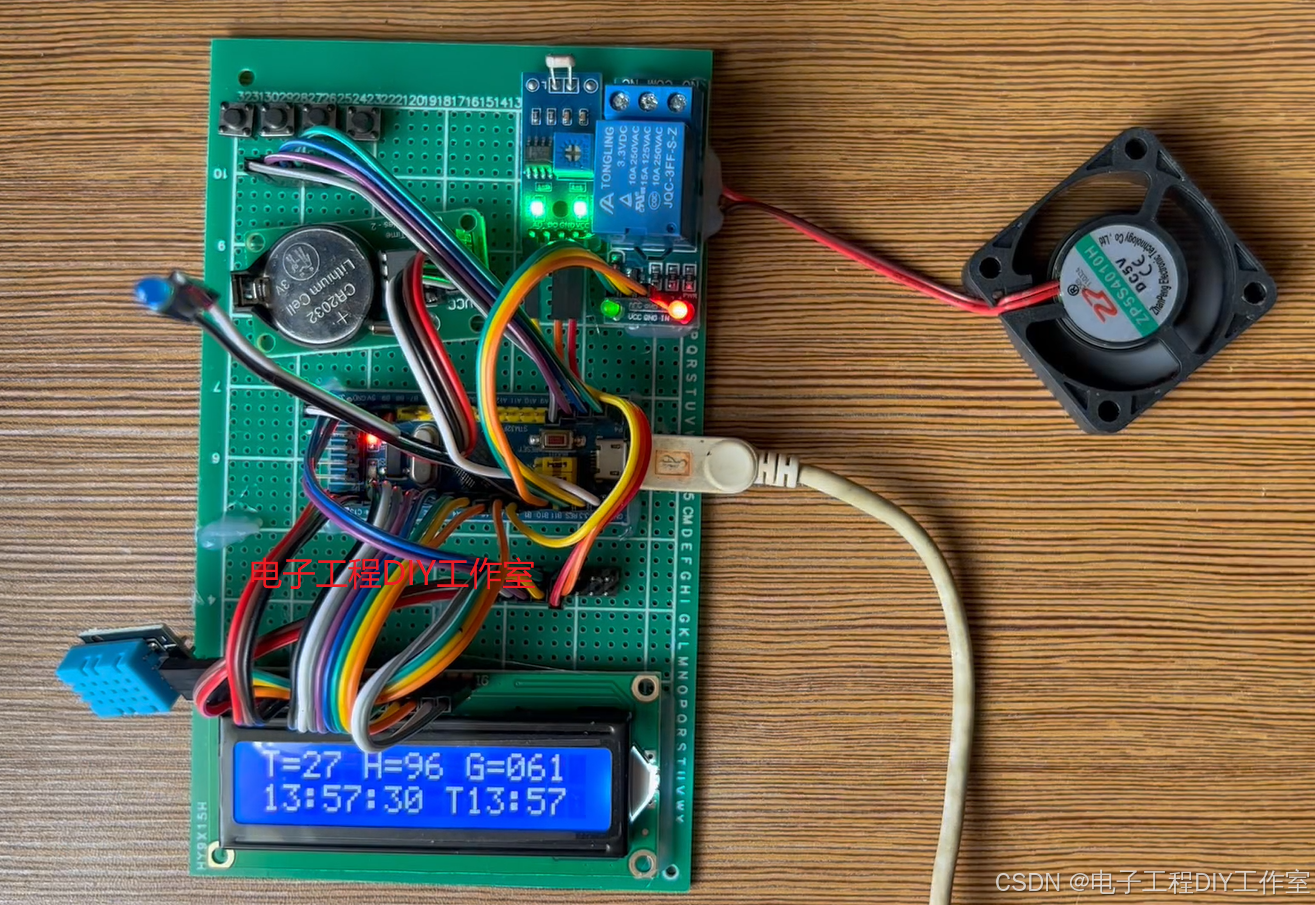

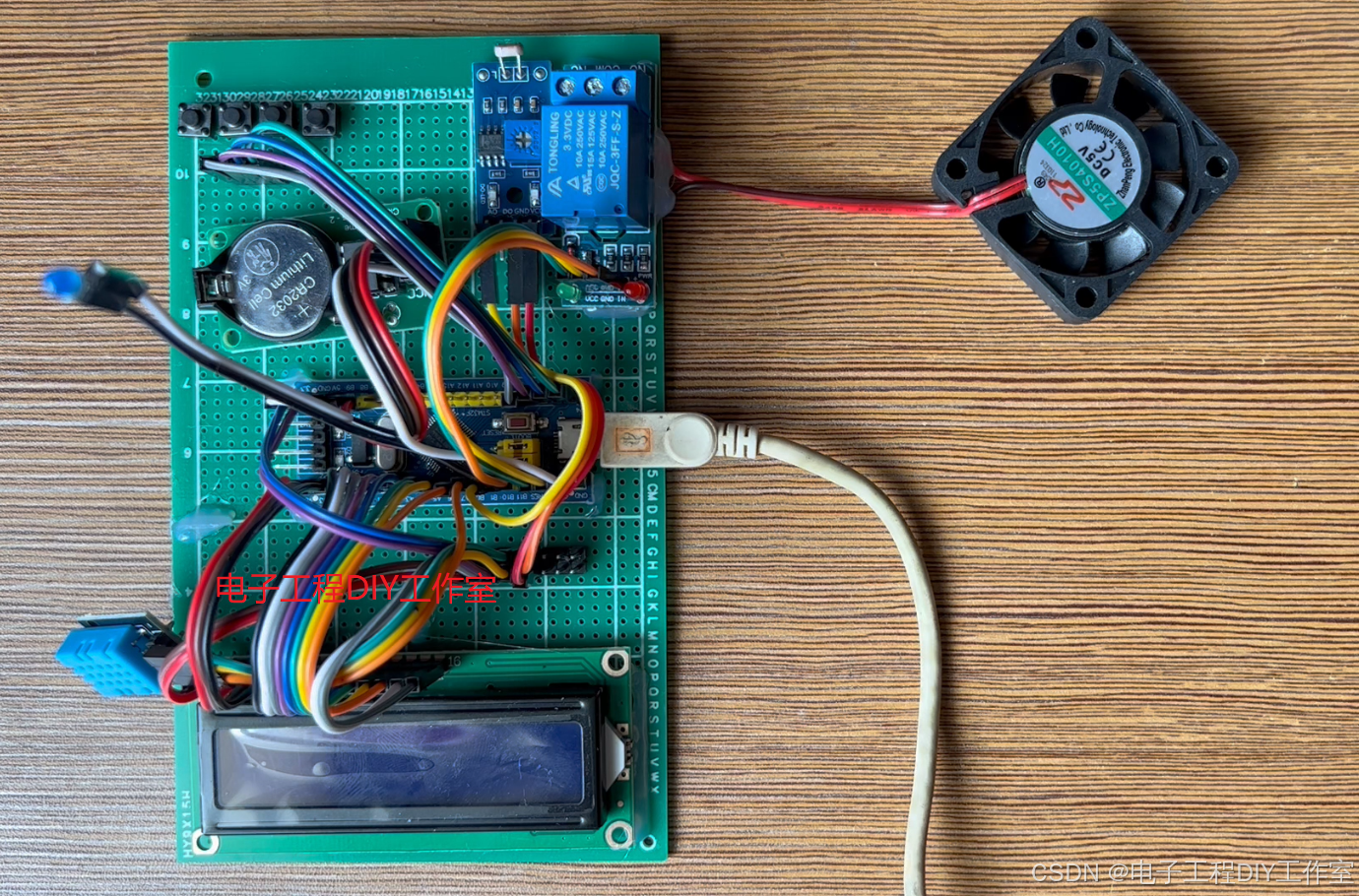

五：实物图展示：

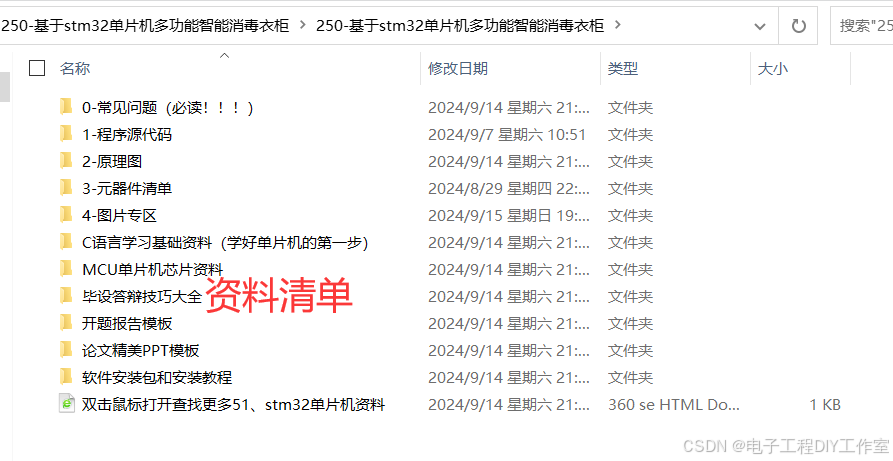

六：资料清单展示：

资料包百度网盘下载链接
