节点图工具GA detail manager

首先，了解一下Tekla软件安装图。Tekla提供了剖面图和放大图，在图纸中切了剖面后放在一边，然后可以移动到另一张节点图。这时原图的剖面符号可以显示节点图号。局限是移动过后还需要手工放到位，而且一旦想移动到另一张节点图上，索引可能失效。而且节点图看上去不够专业，没有每个节点的小图框。

新的工具

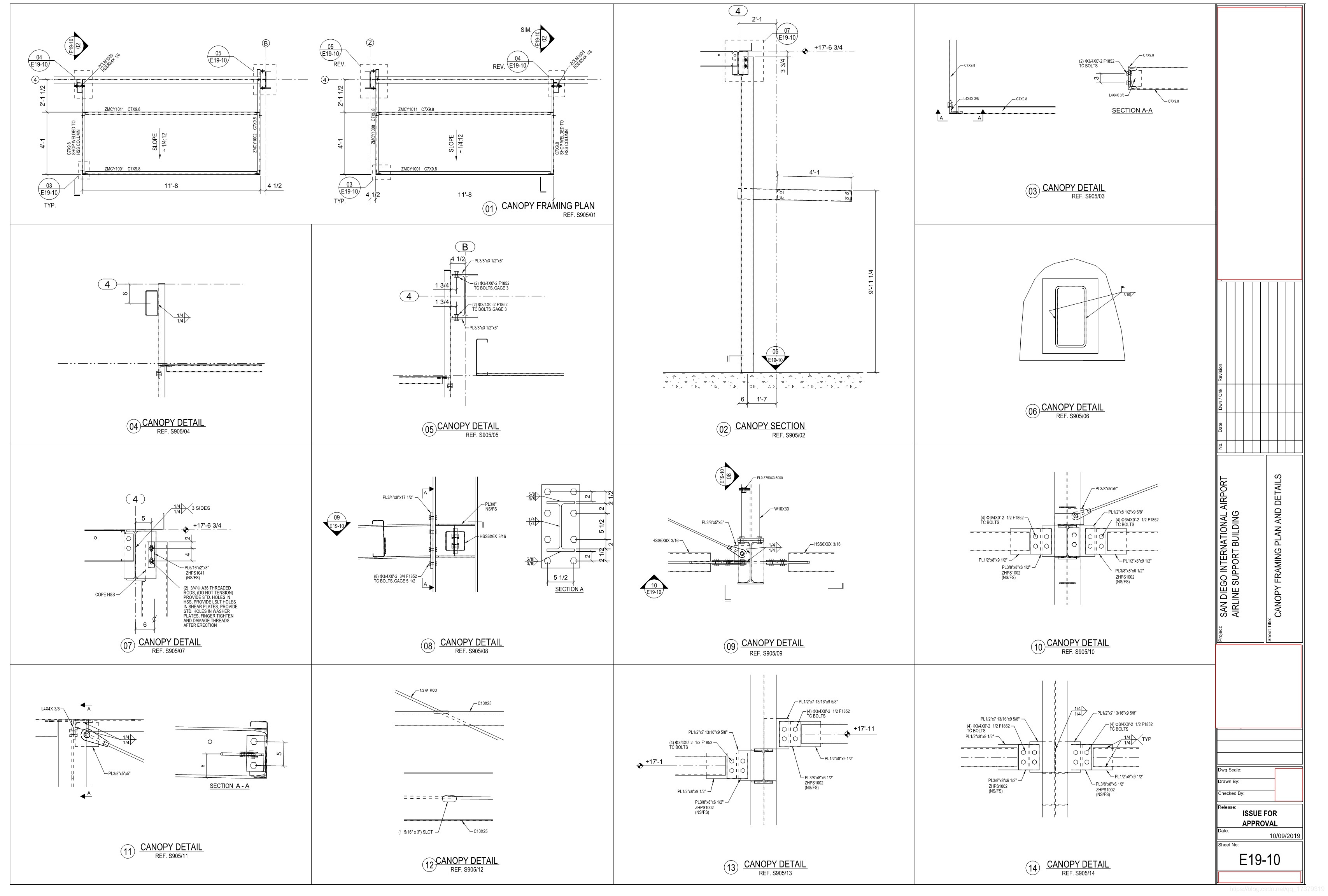

c# .net开发的新节点图工具GA detail manager，根据详图的流程，可以彻底抛开CAD，完全在Tekla图纸里面达到想要的效果，实时更新，快捷修改，自动双向索引。看看图纸效果：
在这里插入图片描述

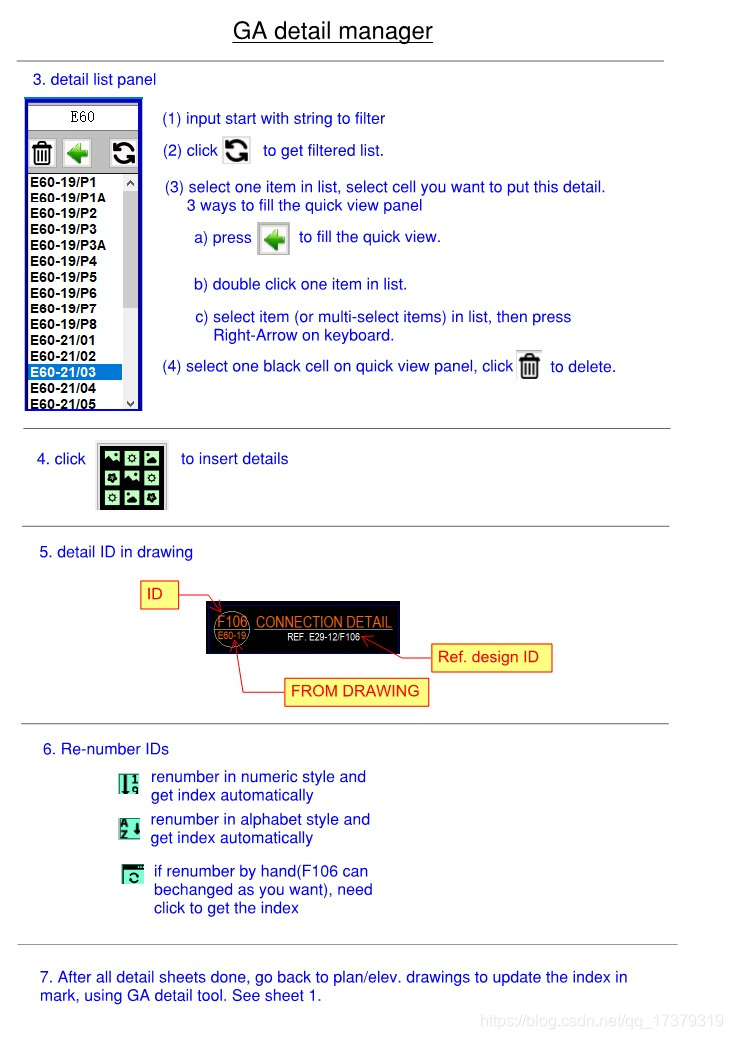

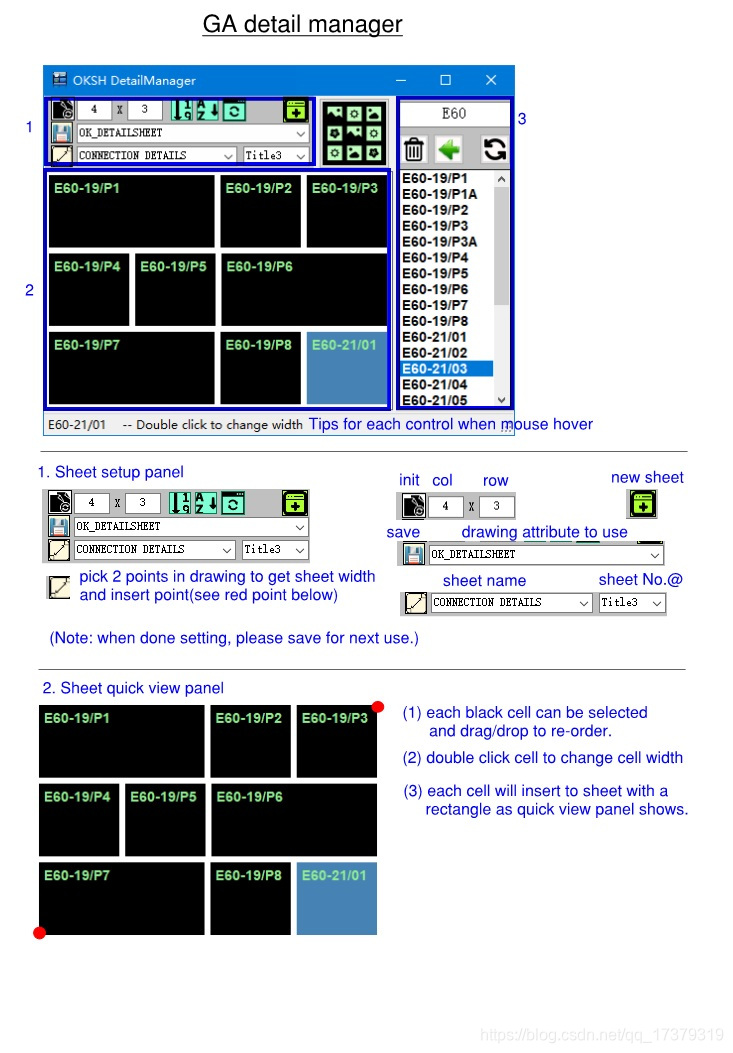

功能键

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
