Tekla structures深入定制开发篇
Tekla structures是优秀的钢结构设计建模软件,利用软件提供的api可以结合不同公司的习惯和不同的项目开发适合的插件提高正确性和效率。本插件主要有以下功能:
- 统一的项目材质设定。
- 项目分批设置。
- 项目构件分类及辅助构件分状态。
- 模型快速输入工具。
- 模型状态分类及过滤。
- 模型分类报表及快速修改。
- 自动节点。
- 模型校对工具。
- 图纸自动生成与自动调图。
- 安装图快速调图。
- 安装图克隆。
- 安装图节点管理器。
- 图纸辅助工具。
- 项目发图工具。
- 变更追踪工具。
- 模型自动保存和备份工具。
- 模型查找工具。
插件简介

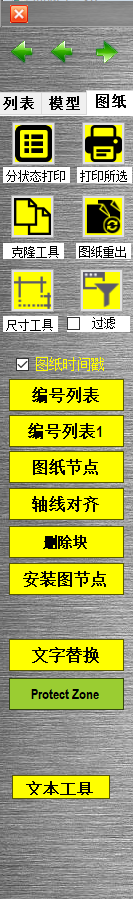

安装完成后,打开模型,工具条如图所示

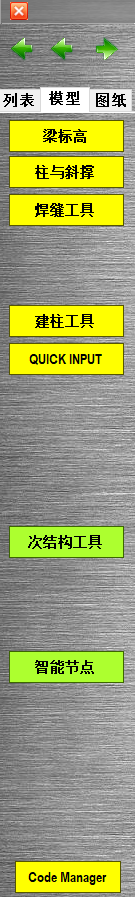

模型插件包含几个模块:
- XSOKTools

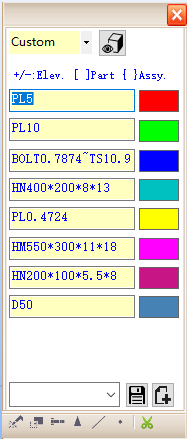

- 显示与过滤工具。
- 模型快速输入工具。

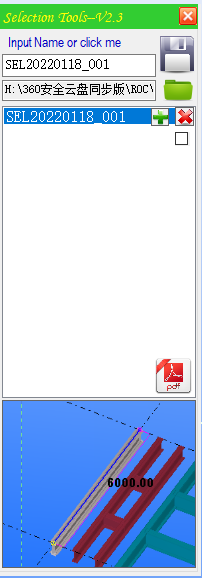

- 选择集与校对工具。
插件实际应用-第一步 项目设置

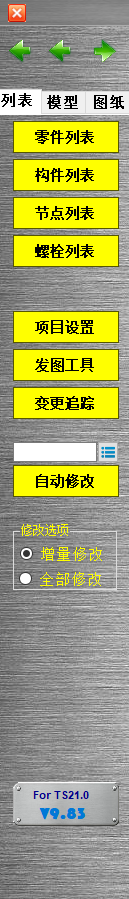

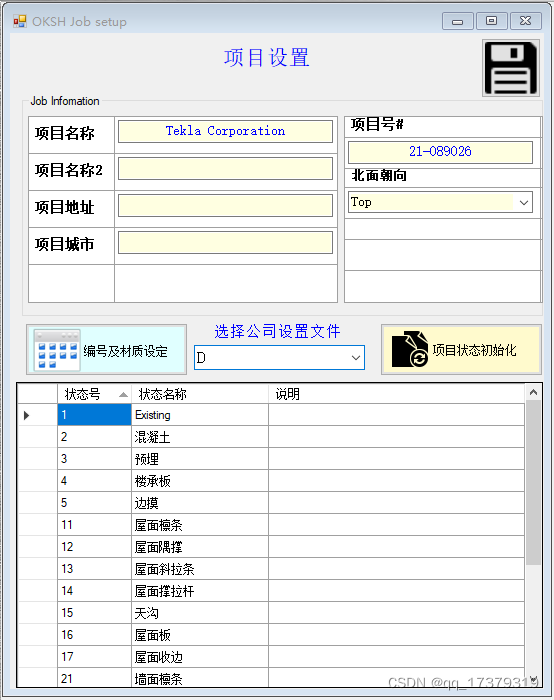

打开XSOKTools,点击列表模块中的项目设置。
a)先输入项目号#。
b)选择公司设置文件。

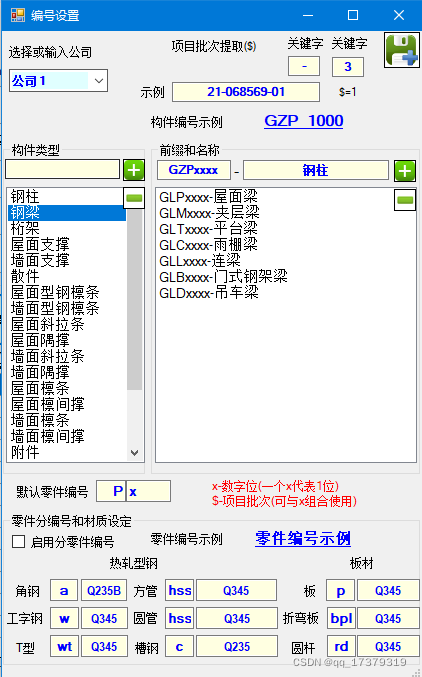

公司设置文件由左边的 编号及材质设置 生成。
零件编号可以使用分零件编号 ,如果不勾上,统一用默认零件编号。反之,不同类型的零件使用不同前缀。
这里设置好材质和编号规则。保存后在项目设置里调用。
插件初始有2个示例文件,公司1和公司2. 区别在于公司2的编号可以根据状态号变化.
如 项目号为21-189589,第二批次的分项目号为21-189589-02
第二批次的构件编号为GL-2000
第三批次的构件编号为GL-3000,以此类推。

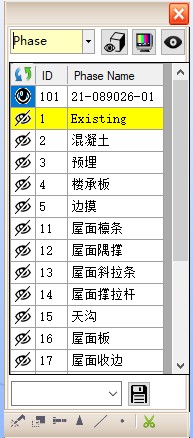

新项目可以点击右边的按钮,项目状态初始化 ,程序自动加各种类型的状态。
设置完成后,点击保存按钮。
插件实际应用-第二步 快速建模

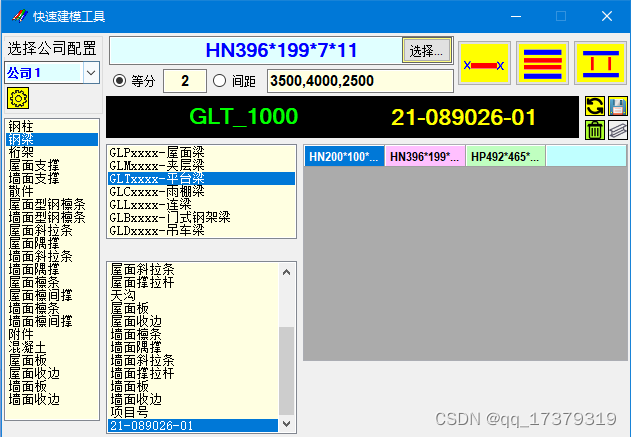

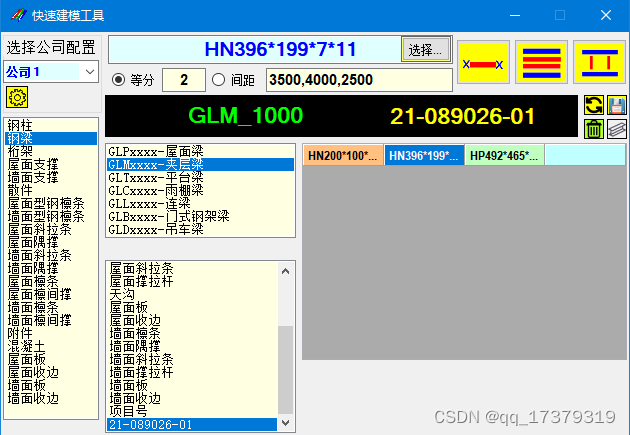

打开快速建模工具
先选择公司配置,然后选好构件类型,构件编号,状态名称。
选择截面或手工输入截面。
共3种输入方式。
- 选2点输入。
- 选2根梁,插入平行梁。
- 选2根梁,插入垂直方向的梁。
第二和第三种方式可以选择等分或输入间距。
输入过的截面会保存在列表里。
在截面输入框输入起始字母,列表里会过滤掉不符合的项。

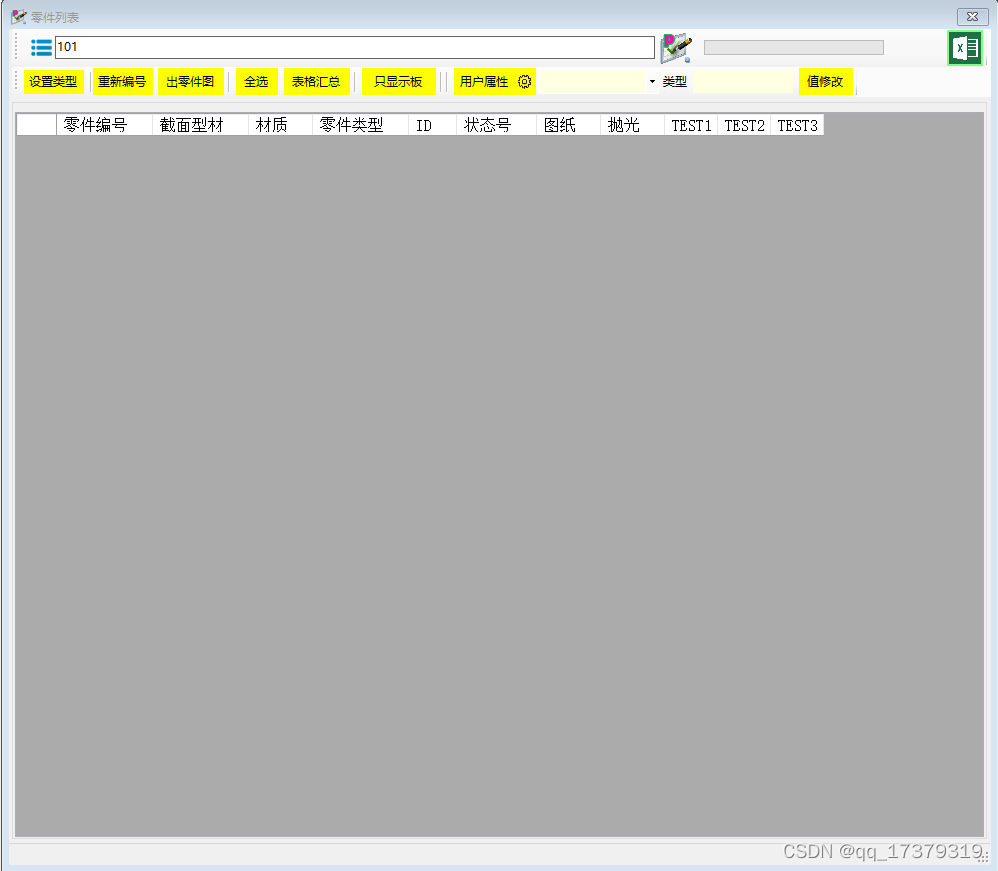

插件实际应用-第三步 列表查看之零件列表
用列表查看和校核模型
打开XSOKTools,点击零件列表。
输入状态编号,点击
得到零件列表。程序自动按照编号规则和材质修改不符合的零件。
如果零件编号背景为红色,请重新编号并再次点击生成列表。
如果零件还未出图,图纸一项会显示红色。
点击某一个列表项,会自动在模型里选中并缩放到该零件。
多选列表项可以在模型里选中这些零件并自动跳出属性对话框以方便修改。
零件类型说明:
1-翼缘板 2-腹板 3-柱底板 4-柱顶板 7-其它板 (用键盘敲数字设置)
8-端板 (用键盘敲数字设置)
10-型钢(自动设置)
选中没有图纸的零件,点击 出零件图,可以自动出图并自动调图。
插件实际应用-第三步 列表查看之构件列表

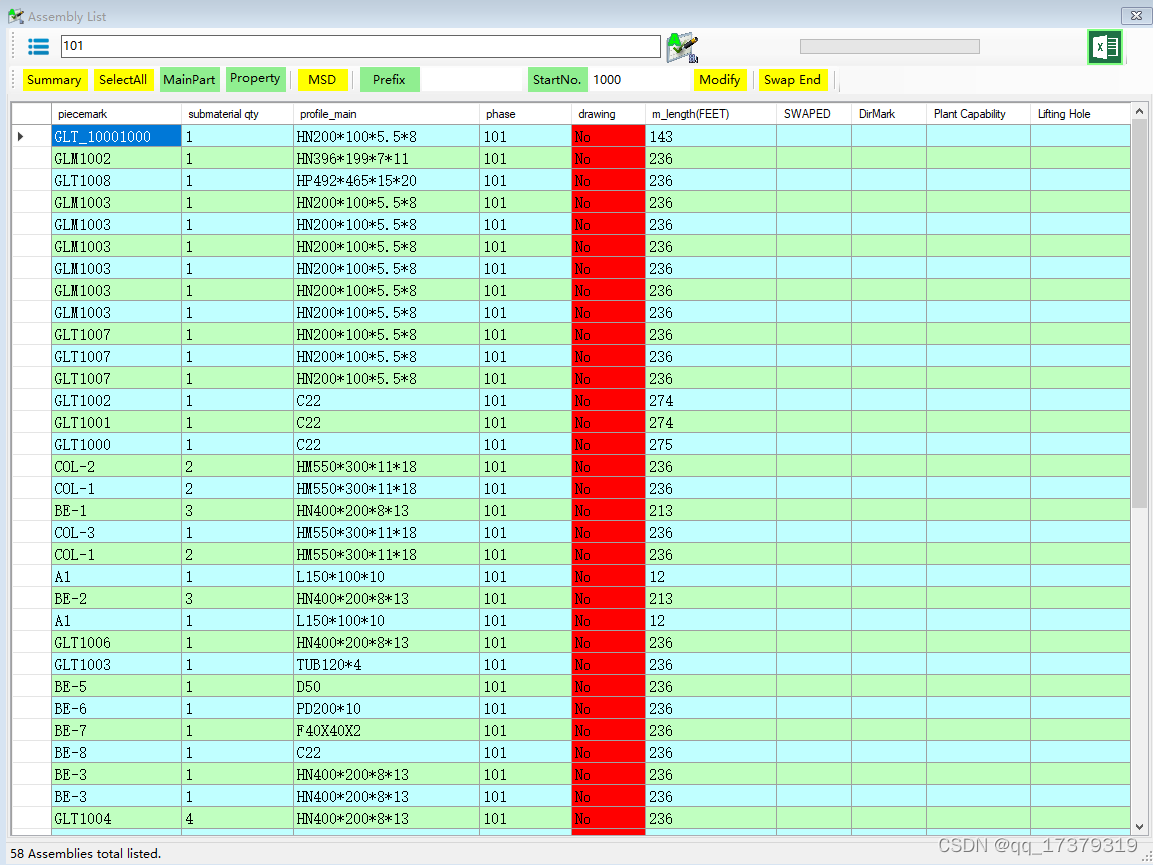

构件列表可以查看构件的信息,同零件列表类似。
选中列表里面的某一项,可以选中模型构件并缩放到构件位置。
出图调图功能需要定制。

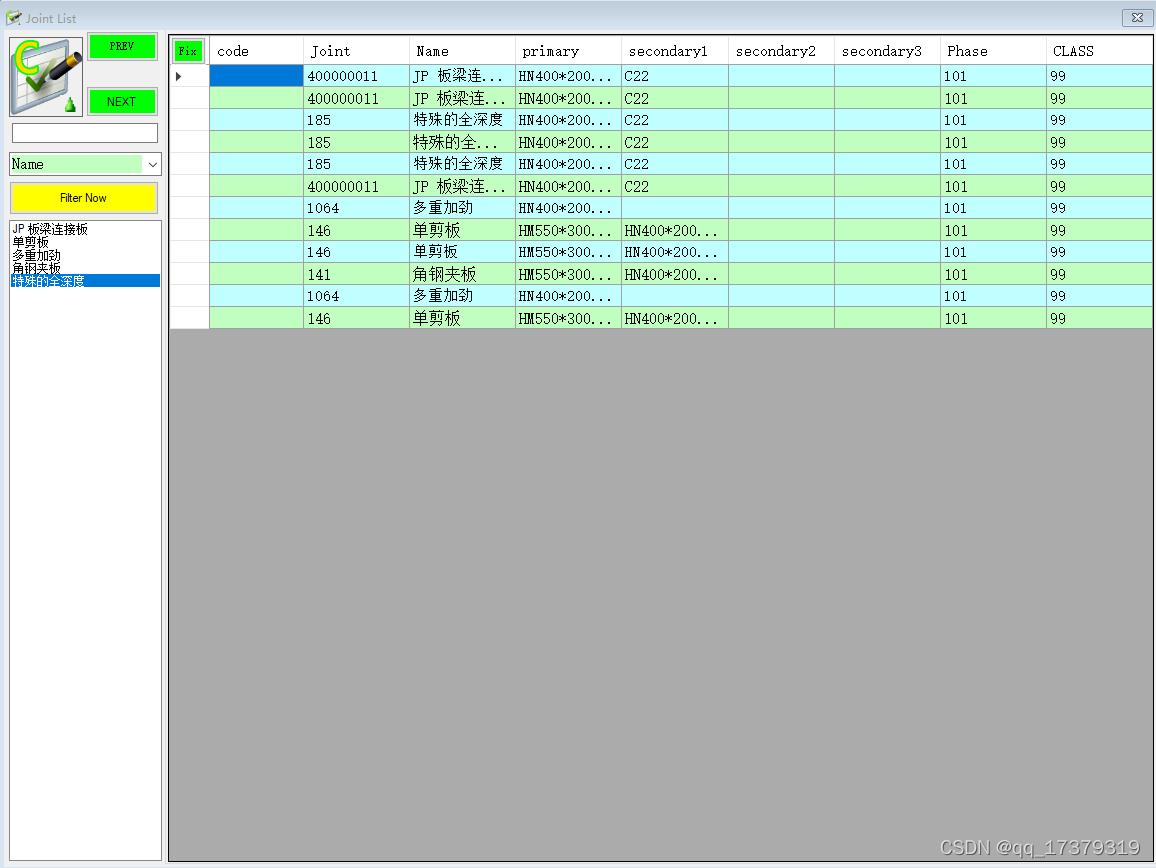

插件实际应用-第三步 列表查看之节点列表
节点列表可以列出所有节点信息。 也可以只列出某一状态号的节点。
通过节点名称,节点号,code可以过滤。
选中表格里的项会自动在模型里选中,方便批量修改。

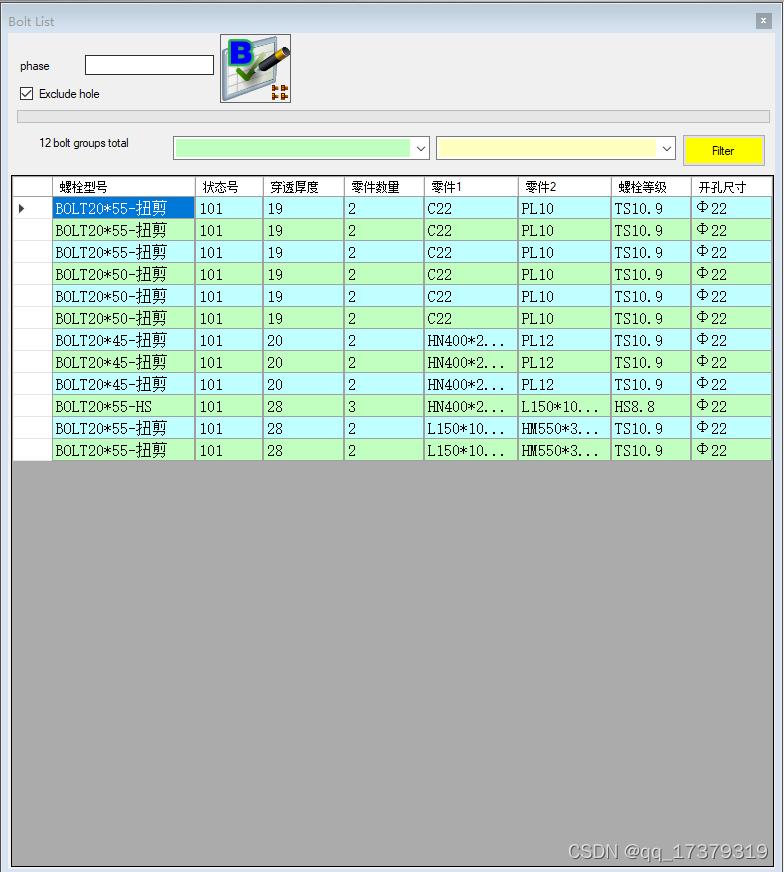

插件实际应用-第三步 列表查看之螺栓列表
螺栓列表信息包含螺栓型号,等级,开孔等信息。
选中表格里的项会自动在模型里选中,方便批量修改。
