Realtek射频芯片测试TX、RX工具的使用

一,进入测试模式:

使用UART串口连接设备和PC电脑。在我的电脑上查看com口,右键点击我的电脑-设备管理器-端口。

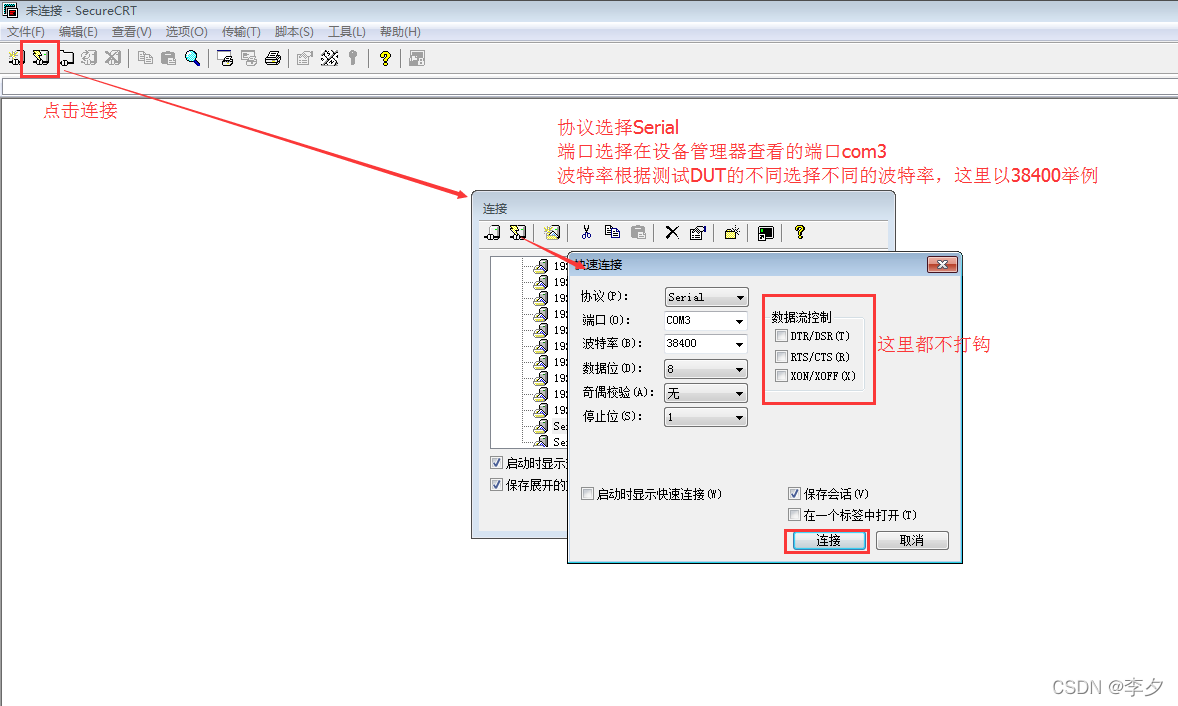

在打开SecureCRT工具,选择连接UART连接的COM3口。波特率根据板子的特性选择不同的波特率,这里已38400举例。

UART串口连接设备;此处VCC电源不接,UART的接地连接板子的接地,UART的RX接板子的TX线,UART的TX线连接板子的RX线。

(UART芯片串口接法):

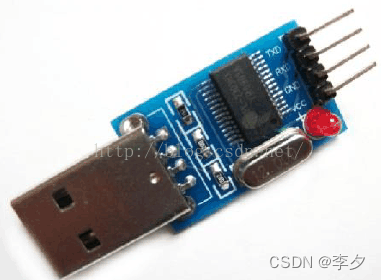

  如果要连接USB接口, 需要类似下面的小板, 它实现了TTL电平和USB电平的转换, 这种使用的较多。

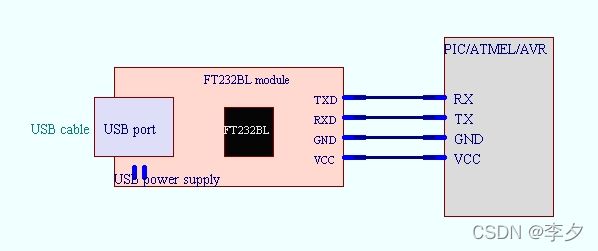

              电路图和连接如下, 通常上面有个专门转换芯片。

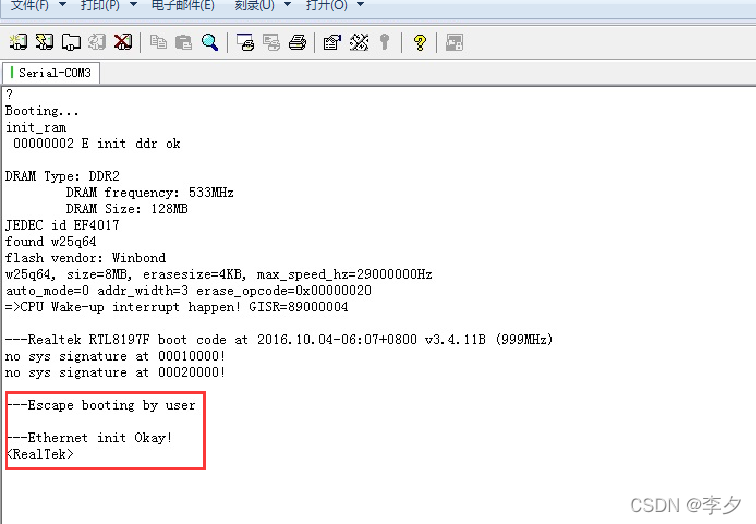

对板子通电,串口有打印信息,电脑一致Esc键,直到出现如下界面:

此刻设备已经进去测试模式。

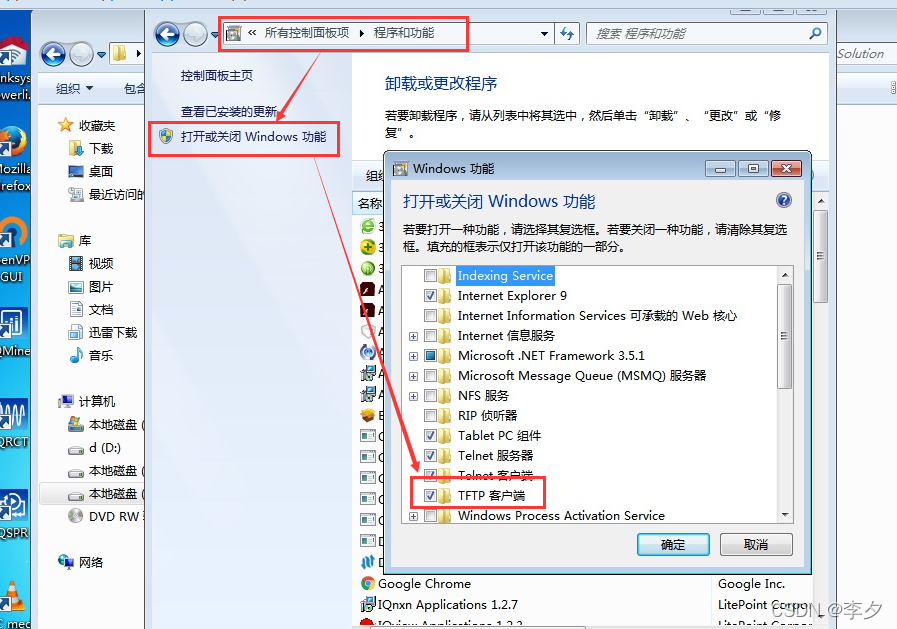

先打开电脑的TFTP服务,在控制面板里面打开-程序和功能-打开或关闭windows功能-打开TFTP服务。等待几分钟。

2,更改电脑本地的IP地址,设置成192.168.1.X段的IP地址。

电脑网口里连接设备的LAN口。

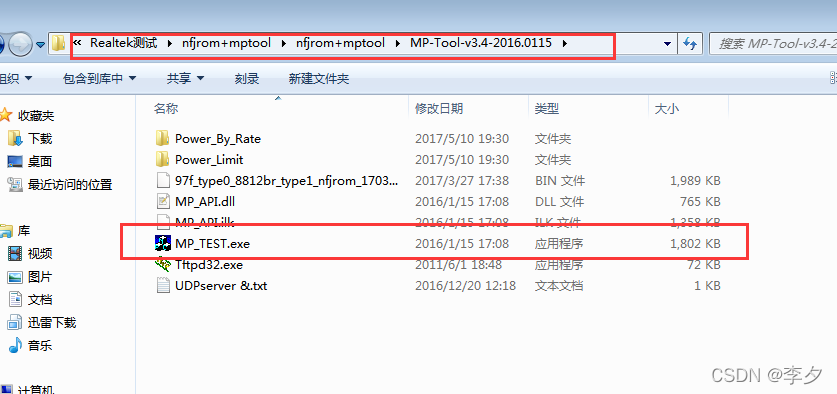

二:连接测试工具mp-tool.

先介绍一下工具的目录:

有两个目录文件:

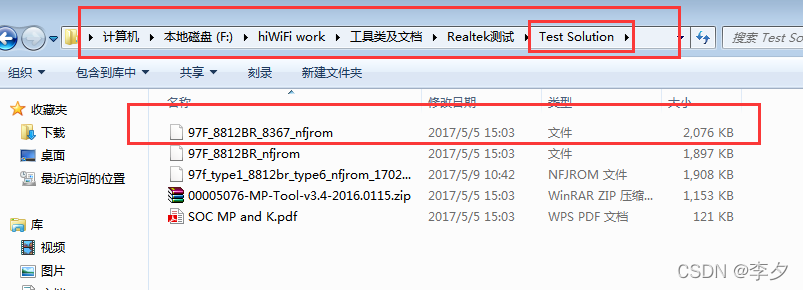

一个是TEST Solution放置需要通过TFTP导入到设备的里面的nrfrom的bin文件。(nfjrom应该是Realtek定频测试的一个测试rom)根据不同的芯片方案型号,选择不同的nrjrom的bin文件。

第二个文件是存放测试工具的文件。

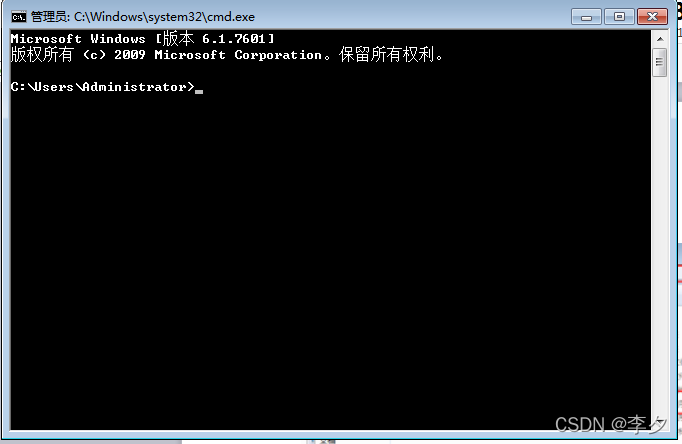

打开电脑的CMD的dos窗口。

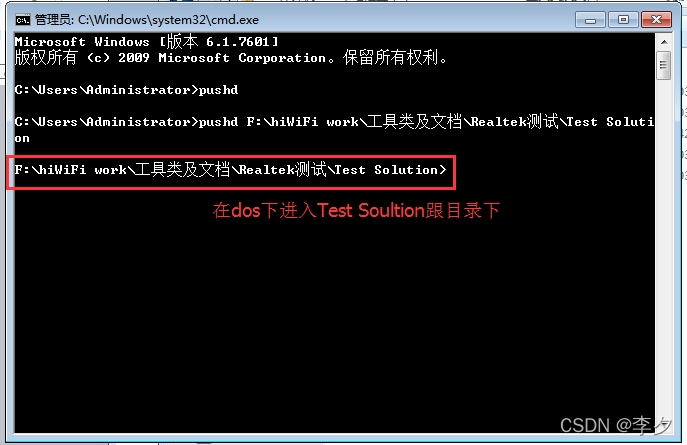

!一种通过pushd命令进入存放Realtek芯片方案的nrjrom的斌文件跟目录。

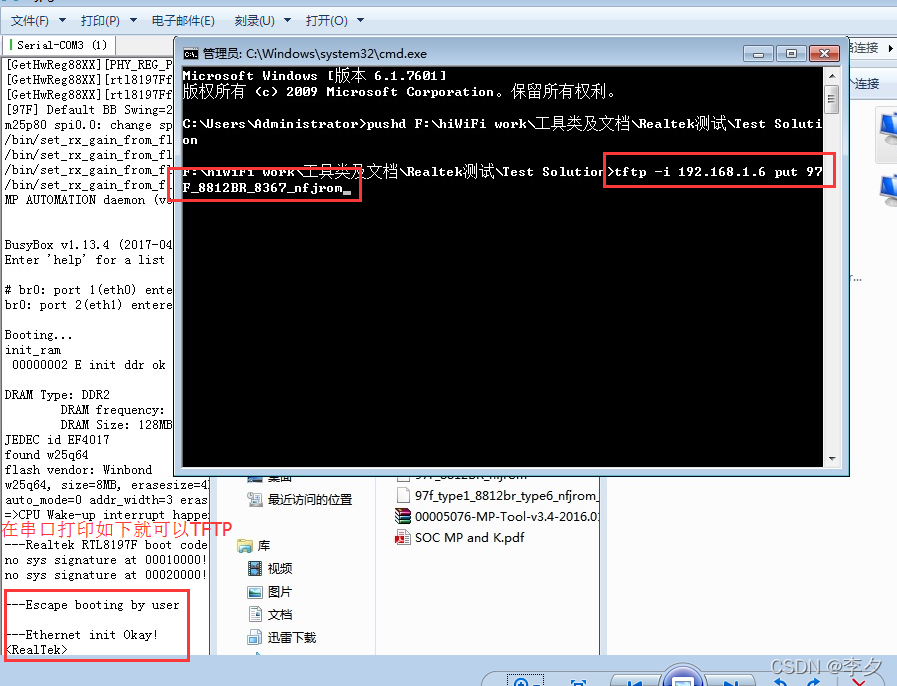

通过命令tftp -i 192.168.1.6 put +文件名称(97F_8812BR_8367_nfjrom)下载到设备rom。

2,打开dos命令框;

  通过命令tftf -i 192.168.1.6 put F:\hiWiFi work\工具类及文档\Realtek测试\Test Solution\97F_8812BR_8367_nfjrom下载到设备里面。

UART串口在上述过程中,不要断开。

此上调试进入测试模式工作已经完成。下面进入Realtek测试工具MP_TEST测试射频部分。

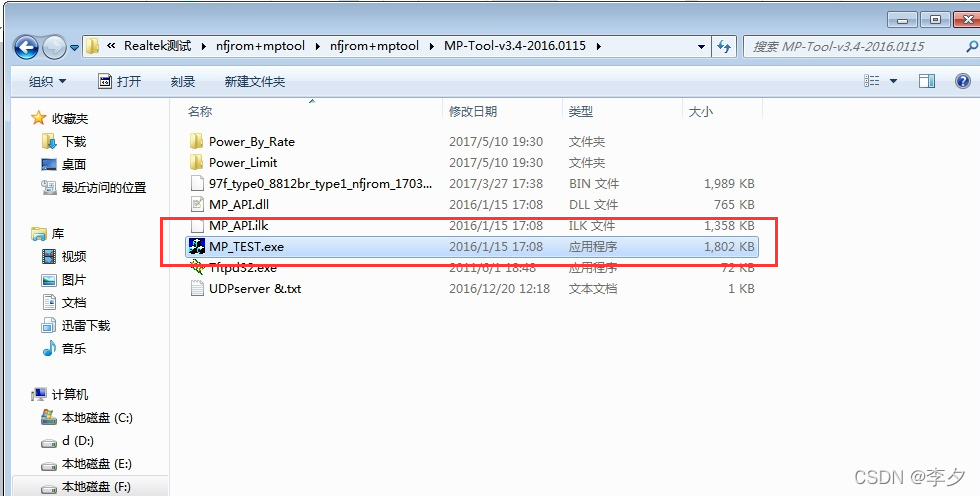

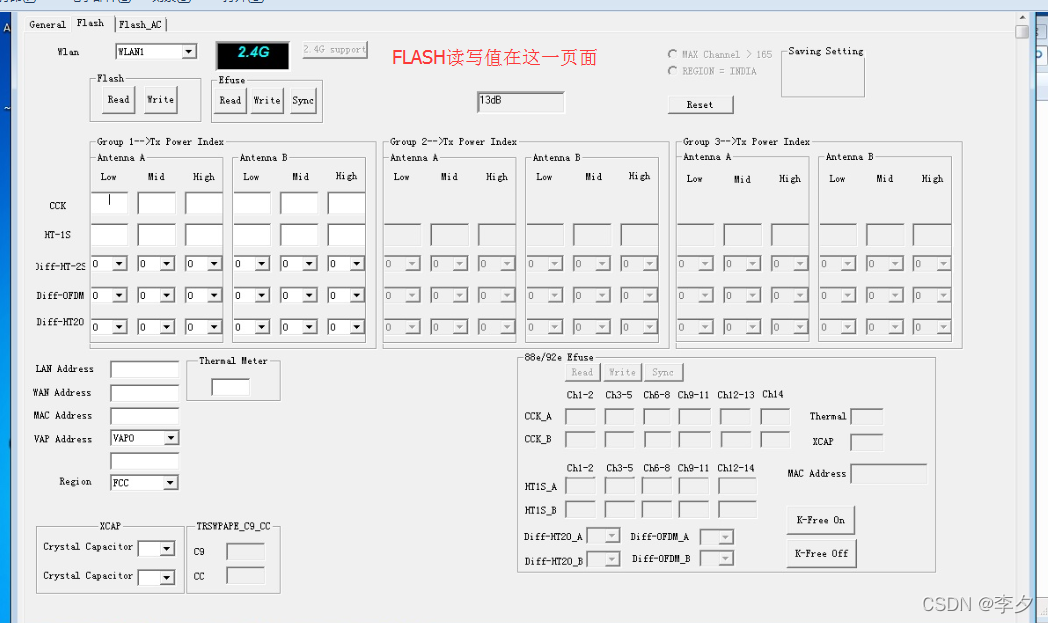

打开测试文件中的MP_TOOL.exe文件。

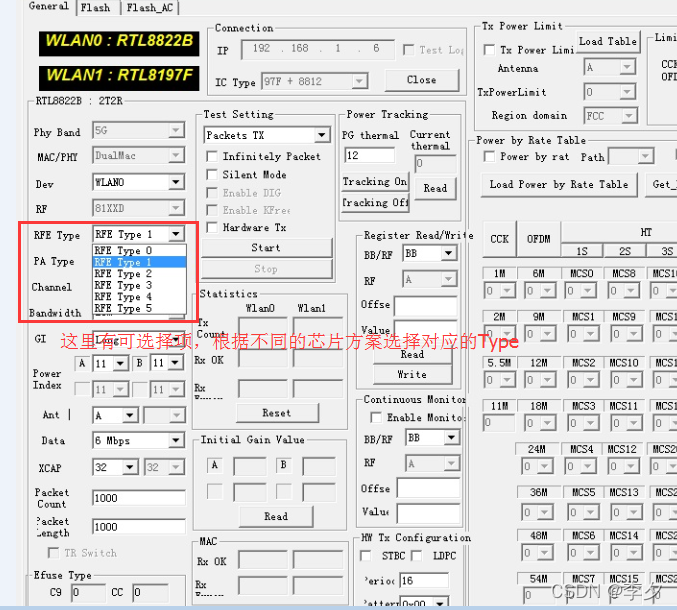

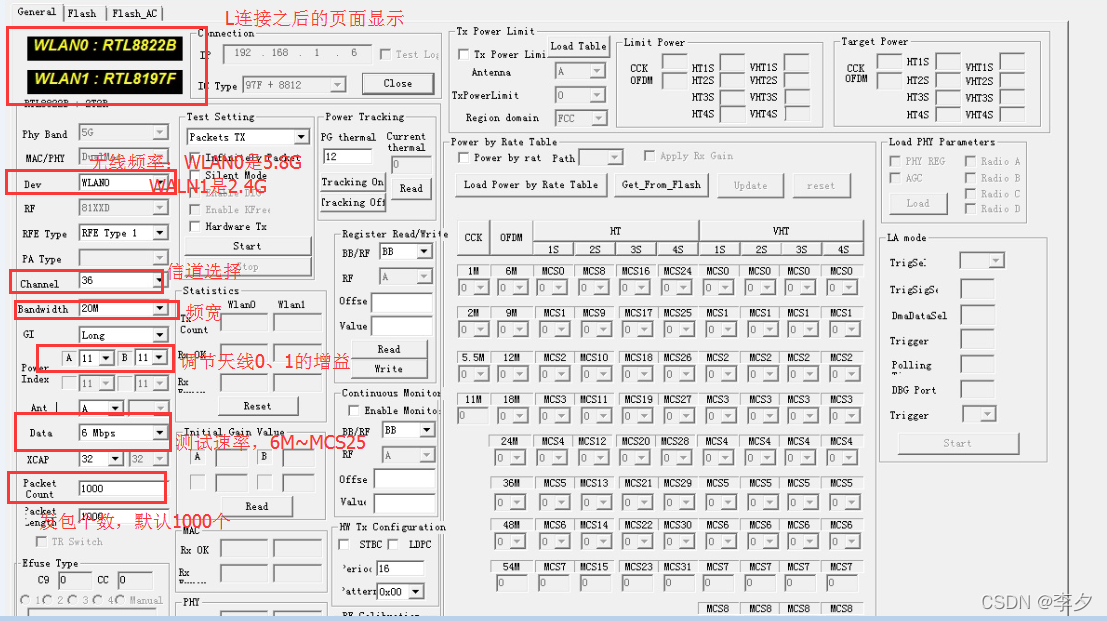

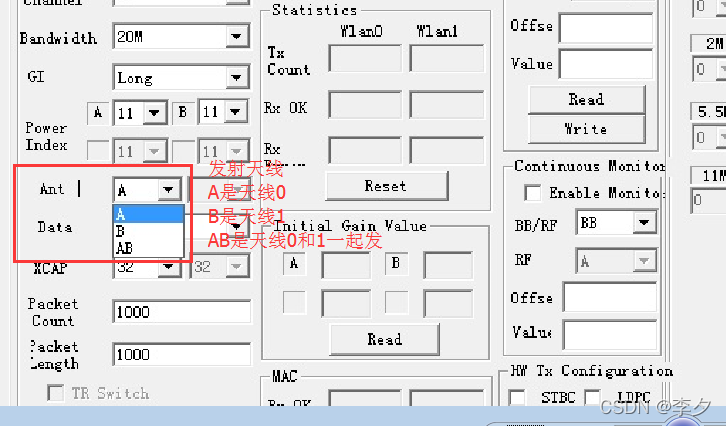

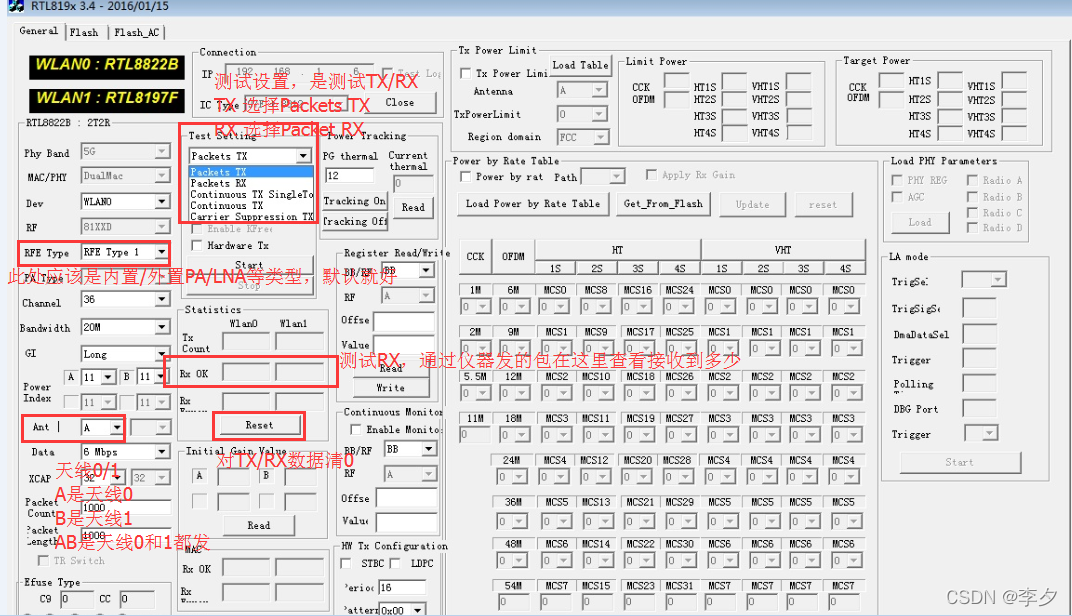

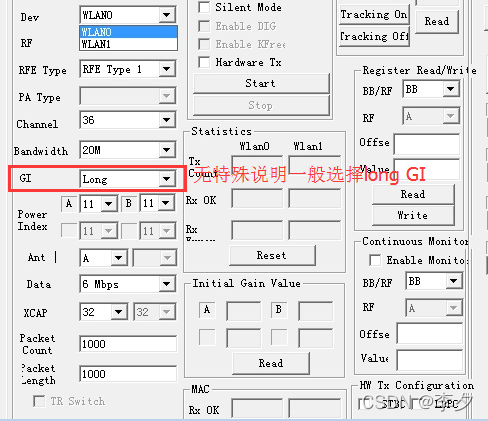

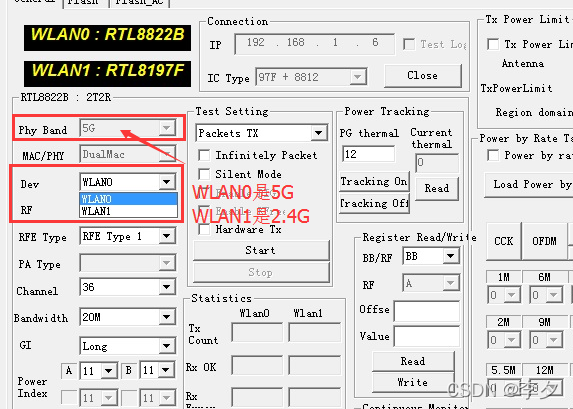

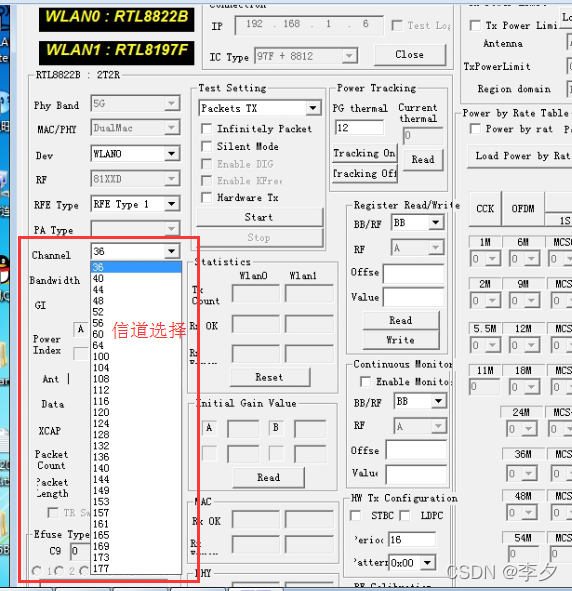

打开之后IP地址默认是192.168.1.6,一定不要改动。选择相应的芯片IC 。点击open确定。

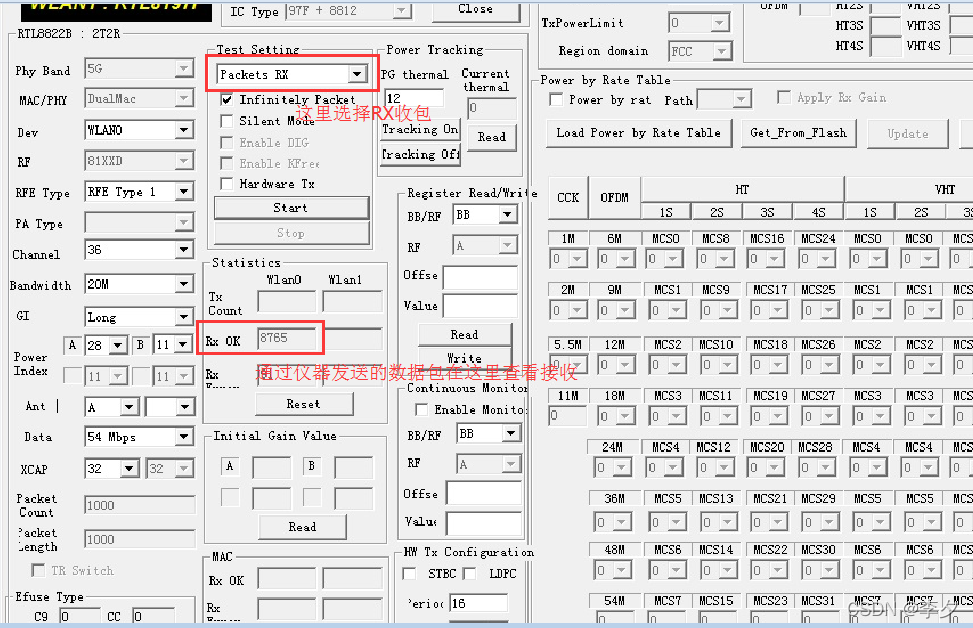

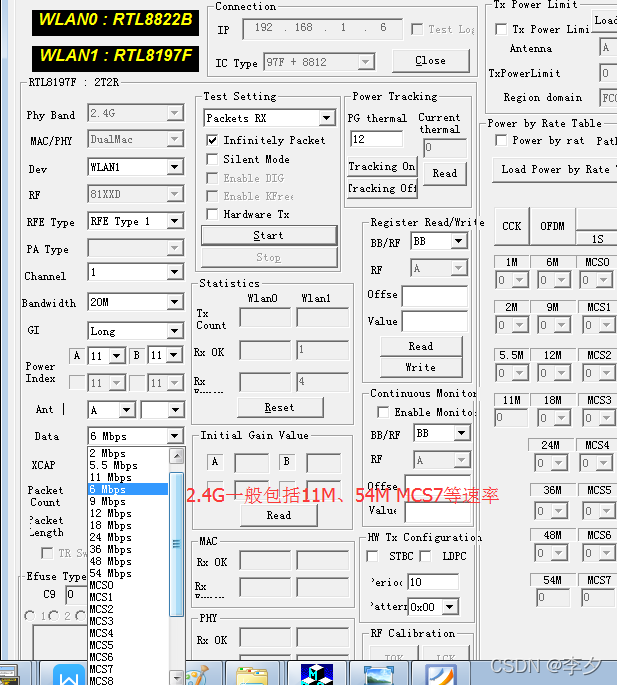

接收:
