单片机工作原理篇

单片机的基本概念

单片机（Microcontroller）是一种集成了处理器（CPU）、内存、输入/输出端口等在一个芯片上的微型计算机。它通常用于控制其他设备或执行特定的任务，如家用电器、汽车电子、传感器等。

---

单片机的工作流程

1 . 编写代码（使用C语言）：

程序员使用C语言编写代码，因为它既具有高级语言的可读性和易用性，又能提供对硬件的直接控制。
在这一阶段，程序员定义了单片机的行为，比如如何读取传感器数据、如何控制LED灯的亮灭等。

2 . 编译C语言代码：

编写的C代码不能直接被单片机理解，需要通过编译器转换成单片机可以理解的指令。
编译器将C代码转换成汇编语言。这是因为汇编语言提供了与单片机的CPU指令一一对应的指令集。

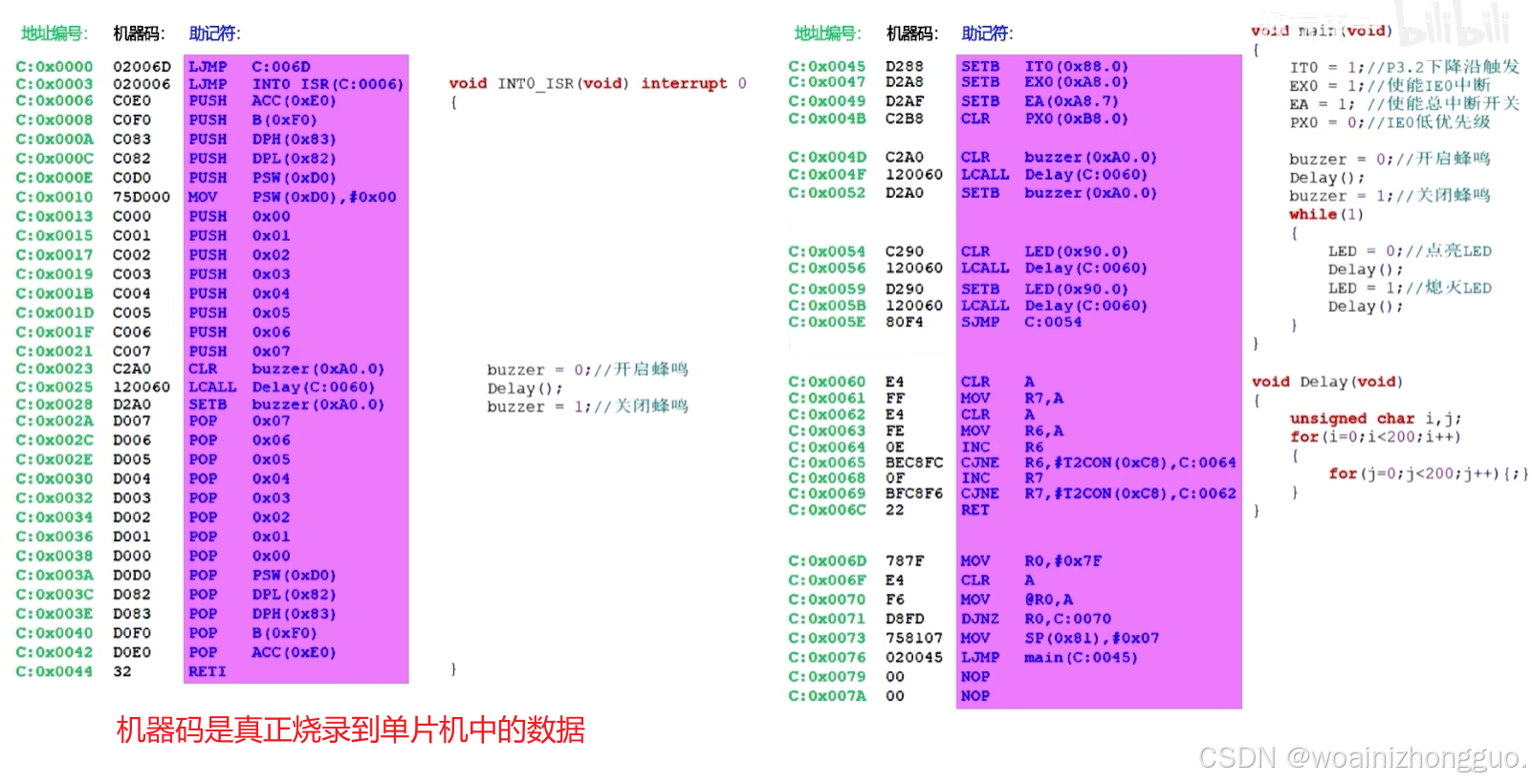

3 . 汇编语言转机器码：

接下来，汇编语言代码被进一步转换为机器码，即0和1的序列。这个过程是由汇编器完成的。
机器码是单片机CPU能直接理解和执行的唯一形式。

4. 烧录到单片机：

将这些机器码烧录到单片机的内存中。烧录就是将编写的程序传输到单片机的过程

---

5. 单片机执行程序：

程序烧录完成后，单片机就会根据烧录的程序开始工作。

5.1 启动和初始化：

当单片机通电后，它首先执行一些初始化操作，这通常包括设置时钟系统、配置内存、初始化硬件接口等。
单片机的CPU会从一个预定义的内存地址开始执行程序，这个地址通常包含了启动代码。

5.2 程序计数器（PC）：

程序计数器（PC）是CPU内部的一个寄存器，它指示了当前执行指令的内存地址。
在程序开始执行时，PC设置为程序的起始地址。

5.3 读取指令：

CPU从PC指向的地址读取指令。这些指令以机器码的形式存在，即由0和1组成的二进制序列。

5.4 解码指令：

读取的机器码指令被送入指令解码器。解码器解释这些指令的含义，并确定接下来的操作。
例如，一条指令可能表示要从一个特定的内存地址读取数据，另一条指令可能表示执行加法运算等。

5.5 执行指令：

解码后的指令被送往相应的硬件单元执行。这可能包括算术逻辑单元（ALU）、内存管理单元（MMU）或其他专用硬件。
比如，如果指令是进行加法运算，它将由ALU执行；如果是数据传输指令，它可能涉及内存和寄存器之间的数据移动。

5.6 操作硬件：

如果指令涉及外部硬件（如GPIO控制、ADC读取等），CPU将执行相应操作，如发送信号、读取传感器值等。

5.7 更新程序计数器：

指令执行完毕后，PC更新为下一条指令的地址。这通常是当前指令地址加上指令长度。
如果遇到跳转指令，PC将更新为指定的新地址。
重复执行：

CPU不断重复这个过程，从内存中读取指令，解码，执行，直到遇到程序结束的指令。

5.8 中断处理

在执行过程中，如果发生中断（如外部事件触发、定时器溢出等），CPU将暂停当前的任务，保存当前状态，转而执行中断服务程序。中断处理完成后，CPU会恢复之前的任务。

---

6 . 循环执行：

一旦开始运行，单片机就会持续执行这些指令，直到它被重新编程或关闭。

---

总结

单片机的运行原理涉及从用C语言编写程序开始，经过编译、汇编，最终转换成机器码，再由单片机的CPU执行这些指令。整个过程就像是将人类的指令翻译成单片机能理解的语言，然后由单片机去执行这些指令，以此来完成特定的任务。这是一种从高级抽象到底层具体的过程，体现了现代计算机编程和硬件控制的核心原理。
