一、三极管基础知识(初级应用)

1. 核心功能

电流放大：利用基极电流 IB控制集电极电流 IC，放大倍数 β=IC/IB。
开关控制：工作在饱和区（导通）或截止区（关断）。

2. 基本电路

开关电路：
- 应用场景：继电器控制、LED驱动、逻辑电平转换。
- 设计要点：
  - 确保基极电流足够使三极管饱和（IB>IC/β）。
  - 加入下拉电阻防止误触发。
  - 感性负载（如继电器）需并联续流二极管。
- 示例电路

Vcc → 负载（如LED+电阻）→ 集电极
基极 → 限流电阻 → 控制信号（如MCU GPIO）

共射极放大电路：
- 应用场景：音频信号放大、传感器信号前置放大。
- 设计要点：
  - 静态工作点设置（偏置电阻 R1,R2）。
  - 输入输出耦合电容隔离直流。
  - 发射极电阻 RERE 稳定工作点（负反馈）。

3. 关键参数选型

电压/电流：VCEO（集电极-发射极耐压）、IC(max)（最大集电极电流）。
频率特性：低频应用（如音频）可选通用型（如2N2222），高频需选高频管（如2N3904）。

三极管基础应用详解（结合工程实例）

1. 核心功能与工作区

三极管的核心功能是 电流放大 和 开关控制，其工作状态由三个区域决定：

2. 开关电路设计实例

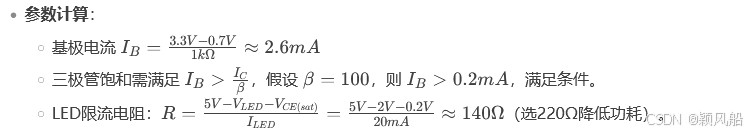

实例1：LED驱动电路

需求：用MCU（3.3V GPIO）控制5V供电的LED（20mA）。
电路设计：

MCU GPIO → 1kΩ基极电阻 → NPN三极管（如2N2222）基极
LED → 220Ω限流电阻 → 集电极接5V
发射极接地

实例2：继电器控制电路

需求：驱动12V继电器（线圈电阻120Ω，需100mA电流）。
电路设计：

MCU GPIO → 1kΩ基极电阻 → NPN三极管（TIP122达林顿管）基极
继电器线圈 → 集电极接12V
发射极接地
继电器线圈并联续流二极管（1N4007）

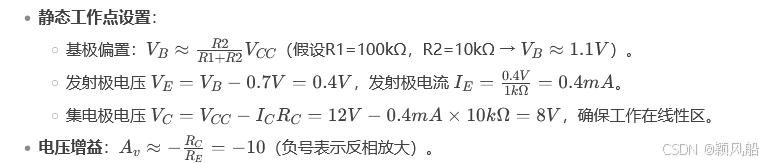

3. 共射极放大电路设计实例

实例3：麦克风前置放大器

需求：放大驻极体麦克风信号（幅值约1mV，频率20Hz~20kHz）。
电路设计：

麦克风 → 10μF耦合电容 → 基极
集电极接10kΩ负载电阻 → 12V电源
发射极接1kΩ电阻 → 接地
输出通过10μF耦合电容至下一级

4. 关键参数选型与误区

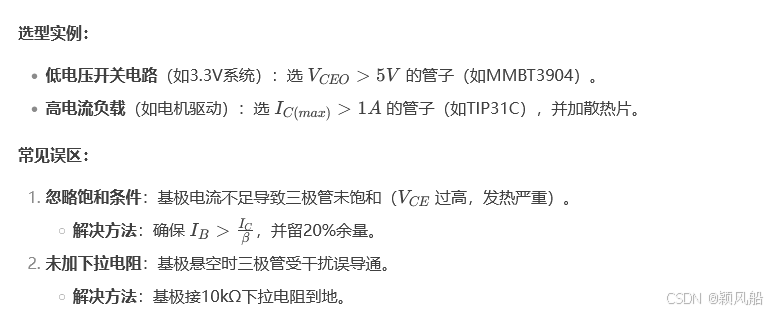

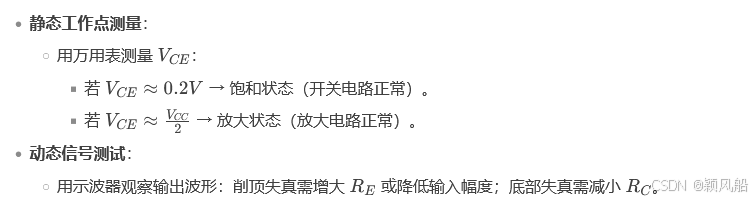

5. 工程调试技巧

基础总结

开关电路：关注饱和条件、感性负载保护和基极驱动可靠性。
放大电路：核心是静态工作点稳定性和增益设计。
参数选型：根据电压、电流、频率需求选择型号，避免余量不足。

二、中级应用（复杂电路与稳定性设计）

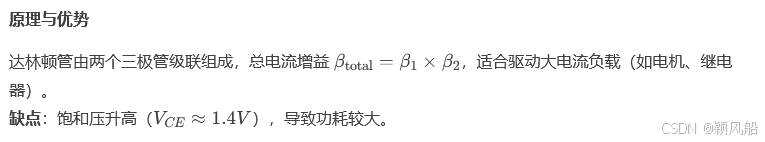

1. 达林顿管（复合管）

用途：高电流增益（β=β1×β2β=β1×β2），驱动大功率负载（如电机）。
缺点：饱和压降高（VCE≈1.4VVCE≈1.4V），发热较大。

2. 推挽输出电路（Class B放大器）

结构：NPN+PNP组合，消除交越失真。
应用：音频功放、电机H桥驱动。
设计要点：加入偏置二极管或电阻消除死区。

3. 恒流源电路

原理：利用三极管 VBEVBE 的稳定性，结合电阻设定恒定电流。
示例电路：

Vcc → 集电极 → 负载
基极 → 电阻分压网络（固定 \(V_B\)）
发射极 → 电阻 \(R_E\)（\(I_E \approx V_B / R_E\)）

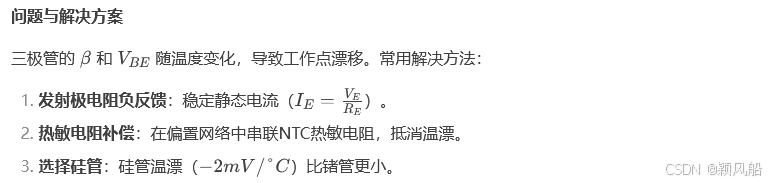

4. 温度稳定性设计

问题：ββ 和 VBEVBE 随温度变化。
解决方案：
- 发射极电阻 RERE 负反馈。
- 使用热敏电阻补偿。
- 选择硅管（温漂小于锗管）。

三极管中级应用详解（结合工程实例）

1. 达林顿管（复合管）

工程实例：驱动步进电机

需求：用5V MCU控制12V/1A的步进电机线圈。
电路设计：

MCU GPIO → 1kΩ基极电阻 → TIP122（达林顿管）基极
电机线圈 → 集电极接12V电源
发射极接地
电机线圈并联续流二极管（1N4148）

参数计算：

关键点：

达林顿管的低驱动电流需求适合MCU直接控制。
续流二极管吸收电机断电时的反电动势，保护三极管。

2. 推挽输出电路（Class B放大器）

原理与应用

推挽电路由NPN和PNP三极管组成，交替导通，消除交越失真，适合音频功放或H桥电机驱动。

工程实例：H桥电机驱动电路

需求：实现直流电机正反转控制（12V/2A）。
电路设计：

H桥结构：
左上：NPN管（TIP31C）
右上：PNP管（TIP32C）
左下：PNP管（TIP32C）
右下：NPN管（TIP31C）
对角线控制信号驱动电机正反转。

设计要点：
- 加入1N4148偏置二极管，消除基极死区电压（避免两管同时关闭）。
- 基极串联10Ω电阻，限制瞬态电流。
实测问题：
- 电机切换方向时可能产生尖峰电流，需在电源端加100μF电容滤波。

3. 恒流源电路

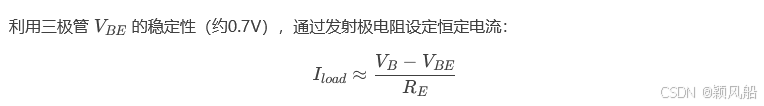

原理与设计

工程实例：LED恒流驱动

需求：驱动3颗串联LED（总压降9V，电流20mA），输入电压12V。
电路设计：

12V → 集电极（NPN管2N2222）
基极 → 电阻分压网络（R1=10kΩ，R2=2.2kΩ → \(V_B = \frac{2.2k}{12.2k} \times 12V ≈ 2.16V\)）
发射极 → 电阻 \(R_E = \frac{V_B - V_{BE}}{I_{LED}} = \frac{2.16V - 0.7V}{20mA} = 73Ω\)（选75Ω）
LED串联在集电极回路中。

关键点：

4. 温度稳定性设计

工程实例：温控放大器

需求：设计一个宽温范围（-20°C~80°C）稳定的麦克风放大器。
电路设计：

共射极放大电路：
基极偏置：R1=100kΩ，R2=10kΩ，NTC热敏电阻（10kΩ @25°C）串联到R2。
发射极电阻 \(R_E = 1kΩ\)。

4. 温度稳定性设计

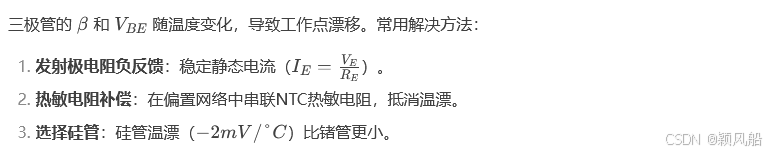

问题与解决方案

工程实例：温控放大器

需求：设计一个宽温范围（-20°C~80°C）稳定的麦克风放大器。
电路设计：

共射极放大电路：
基极偏置：R1=100kΩ，R2=10kΩ，NTC热敏电阻（10kΩ @25°C）串联到R2。
发射极电阻 \(R_E = 1kΩ\)。

原理：

5. 工程调试技巧与常见问题

问题1：推挽电路交越失真

现象：音频输出波形在过零点畸变。
解决方案：
- 增加偏置电压（如用两个二极管串联替代单个二极管）。
- 改用Class AB放大器（静态电流略大于零）。

问题2：恒流源电流漂移

现象：LED亮度随输入电压变化。
排查步骤：

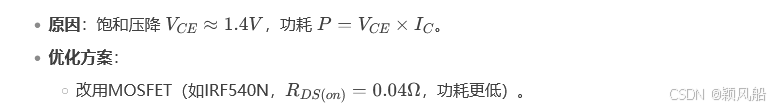

问题3：达林顿管发热严重

总结

达林顿管：适合小信号驱动大电流负载，需注意饱和压降和散热。
推挽电路：消除交越失真的核心是偏置设计，关键在H桥和音频功放。
恒流源：依赖 VBEVBE 稳定性，精度取决于电阻和温度补偿。
温度稳定性：通过负反馈、热敏电阻和器件选型综合解决。

动手实验建议：

搭建H桥电路，用示波器观察电机换向时的电压尖峰，尝试不同滤波电容值。
设计一个恒流源驱动LED，改变输入电压（9V~15V），用万用表验证电流稳定性。

三、高级应用（高频、低噪声与精密设计）

1. 高频放大器

设计挑战：结电容（Cbe,CbcCbe,Cbc）导致高频响应下降。
解决方案：
- 选择高频管（如S8050，fT>100MHzfT>100MHz）。
- 共基极电路（低输入阻抗，宽频带）。
- 中和电容抵消米勒效应。

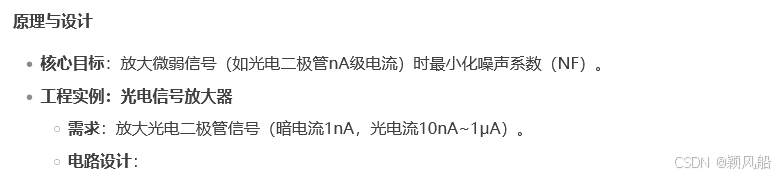

2. 低噪声放大器（LNA）

应用场景：传感器信号放大（如光电二极管、麦克风）。
设计要点：
- 选择低噪声三极管（如BC549C）。
- 降低工作电流（减小散粒噪声）。
- 优化阻抗匹配（如共射-共基级联）。

3. 精密电压基准

原理：利用 VBEVBE 的负温度系数与 ΔVBEΔVBE 的正温度系数补偿。
示例电路：Brokaw带隙基准源。

4. 射频振荡器

结构：电容三点式（Colpitts）、电感三点式（Hartley）。
关键：三极管的非线性特性与LC谐振回路结合。

三极管高级应用详解（结合工程实例）

1. 高频放大器设计

设计挑战与解决方案

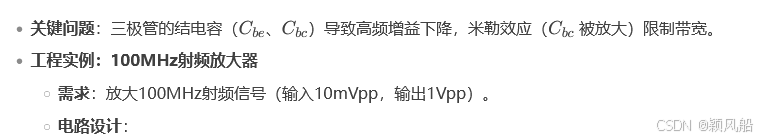

共基极电路结构（低输入阻抗，高带宽）：
输入信号 → 耦合电容 → 发射极
基极通过旁路电容（0.1μF）接地
集电极接LC谐振回路（L=100nH，C=25pF，谐振于100MHz）
输出通过耦合电容至负载

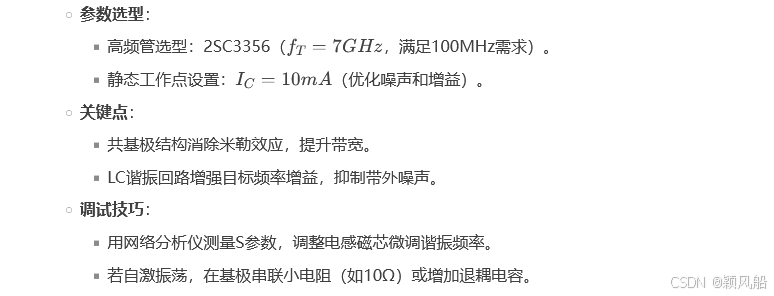

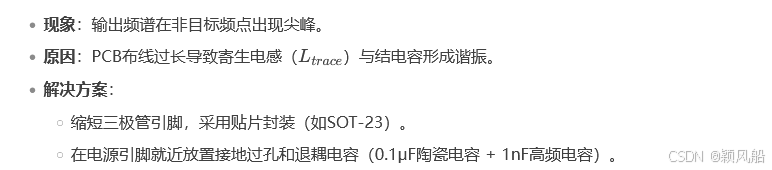

2. 低噪声放大器（LNA）

共射-共基级联结构（降低噪声，提升稳定性）：
光电二极管 → 共射极输入级（BC549C） → 共基极级（BC560C） → 输出
输入级发射极电阻 \(R_E = 1kΩ\)（设定 \(I_C = 0.1mA\) 降低散粒噪声）
集电极负载电阻 \(R_C = 10kΩ\)（增益 \(A_v ≈ R_C / R_E = 10\)）

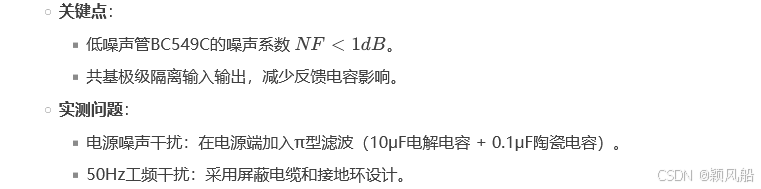

3. 精密电压基准（带隙基准源）

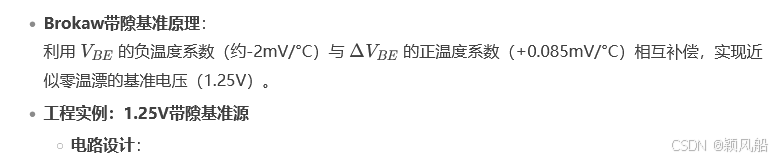

原理与实现

核心结构：
Q1、Q2（匹配三极管，面积比1:N，N=8）
R1、R2设定电流比，R3补偿温度系数
运放反馈强制Q1、Q2集电极电压相等

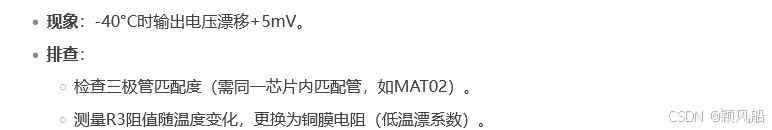

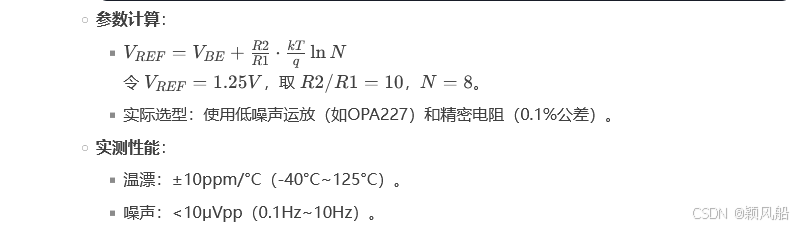

4. 射频振荡器设计

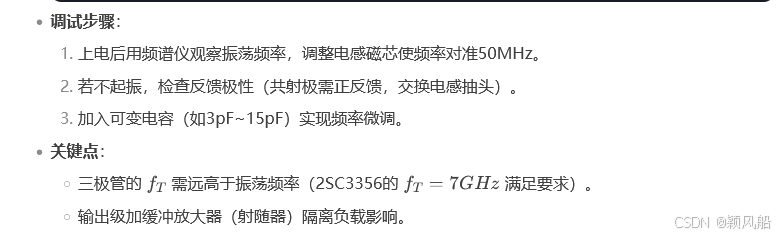

Colpitts振荡器实例

需求：生成50MHz正弦波，用于无线通信本振。
电路设计：

三极管（2SC3356）共射极结构
反馈网络：C1=10pF，C2=22pF（分压比C1/(C1+C2) ≈ 0.31）
谐振电感L=100nH（与C1、C2串联等效电容谐振：\(f = \frac{1}{2\pi\sqrt{L \cdot C_{eq}}}\)）
发射极电阻 \(R_E = 100Ω\) 稳定工作点
