【论文阅读笔记】Bicubic++: Slim, Slimmer, Slimmest Designing an Industry-Grade Super-Resolution Network

论文地址：https://arxiv.org/pdf/2305.02126.pdf

论文小结

  本文提出的实时性、轻量级的图像超分网络，名为Bicubic++。

  Bicubic++的网络结构，首先学习了图像的快速可逆降级和低分辨率特征，以减少计算量。
  然后作者还设计了一个训练管道，可以在不使用幅度或梯度（magnitude or gradient）等指标的情况下实现端对端的全局结构裁剪，让优化后的网络可以专注于优化在验证集上的PSNR指标。

  此外，作者发现，偏置项占用了相当多的时间，会略微增加PSNR，因此作者在卷积的过程中移除偏置选项。

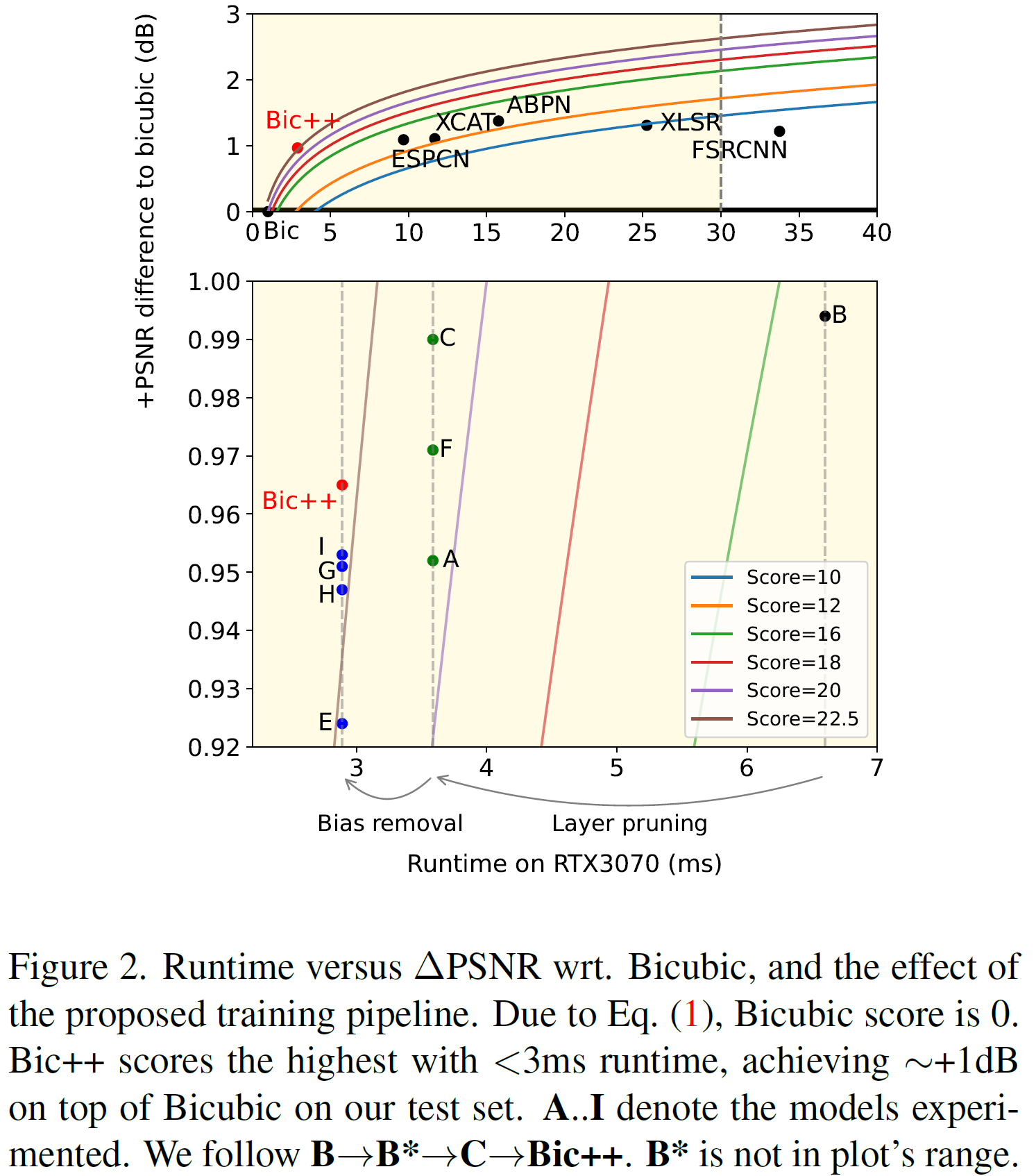

  在性能上，对比双三次差值算法，本文的方法在所有的SR测试数据集提升PSNR$\sim 1dB$。在720p输入和4K输出的$3$倍超分目标，在RTX3090上耗时约1.17ms，在RTX3070上耗时约2.9ms，运行精度为FP16。目标是成为工业界现在使用的Bicubic++的替代方案。

  Bicubic++是NTIRE 2023 RTSR Track2赛道，即$3$倍超分比赛的第一名，是所有竞争方法中最快的。

  总的来说，没啥新想法，主打的应用尝试。和bicubic比效果，和其他深度学习方法比时间。

论文简介

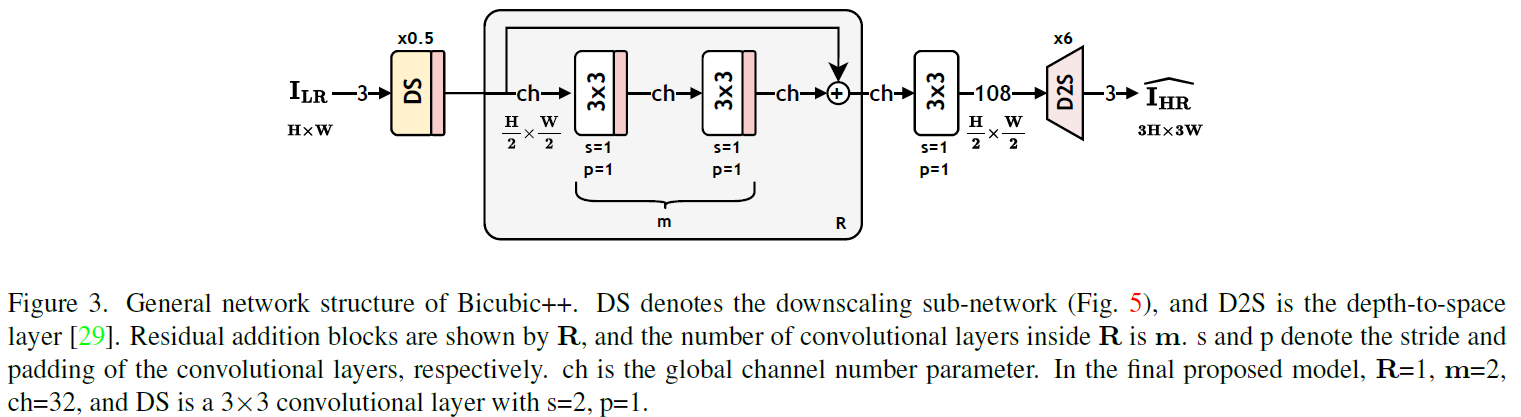

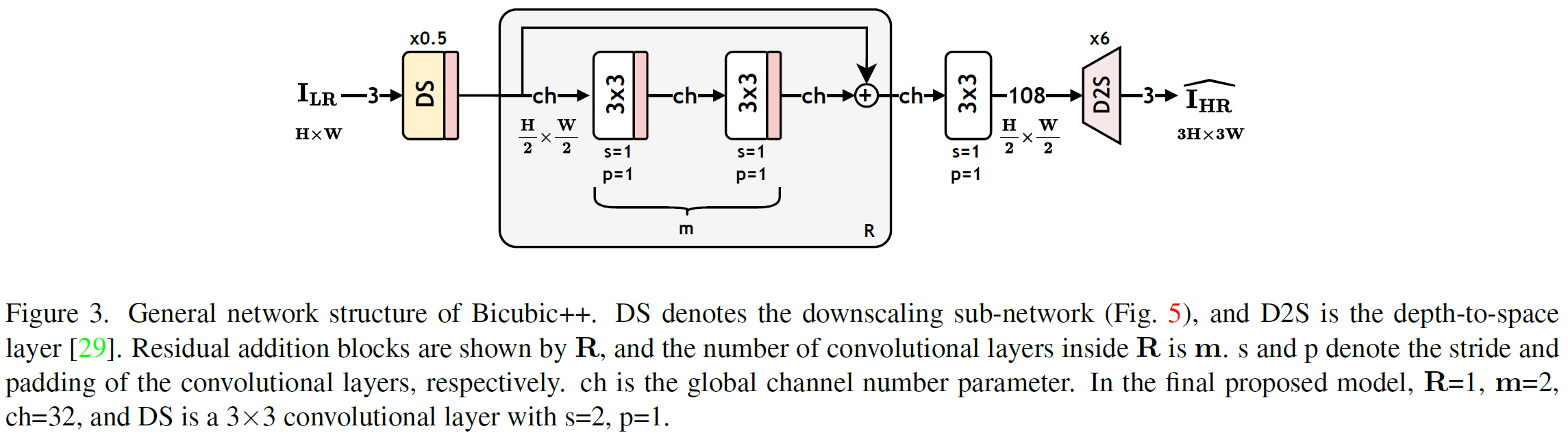

  网络的整体架构，是先进行$\times 2$的下采样，缩小图像特征，以显著减少计算量，然后在最后使用$\times 6$上采样。网络架构如上图所示。

  在训练阶段，提出三阶段训练管道来训练网络。首先训练一个卷积层通道大于“硬件最佳点”（hardware’s sweet spot）的网络。然后在不影响权重或梯度规范的情况下，使用全局结构化层裁剪（global structured layer pruning）。裁剪期间的重点在于维持PSNR的优化，卷积层bias的移除，和finetune操作，以进一步降低其运行速度，同时不会造成视觉效果的牺牲。

  整篇论文的优化方向，也就是竞赛中的计算分数（下列公式（1）），其中$P$和$P_{bic}$是网络和Bicubic上采样在测试集上的PSNR值，$t$是$720P$到$4K$的运行时间：$$S(P,t)=\{\begin{array}{ll}0& ifP\le P_{bic}\\ \frac{2^{P-P_{bic}}\times 2}{0.1\times \sqrt{t}}& else\end{array}\text{\hspace{1em}(1)}$$

方法介绍

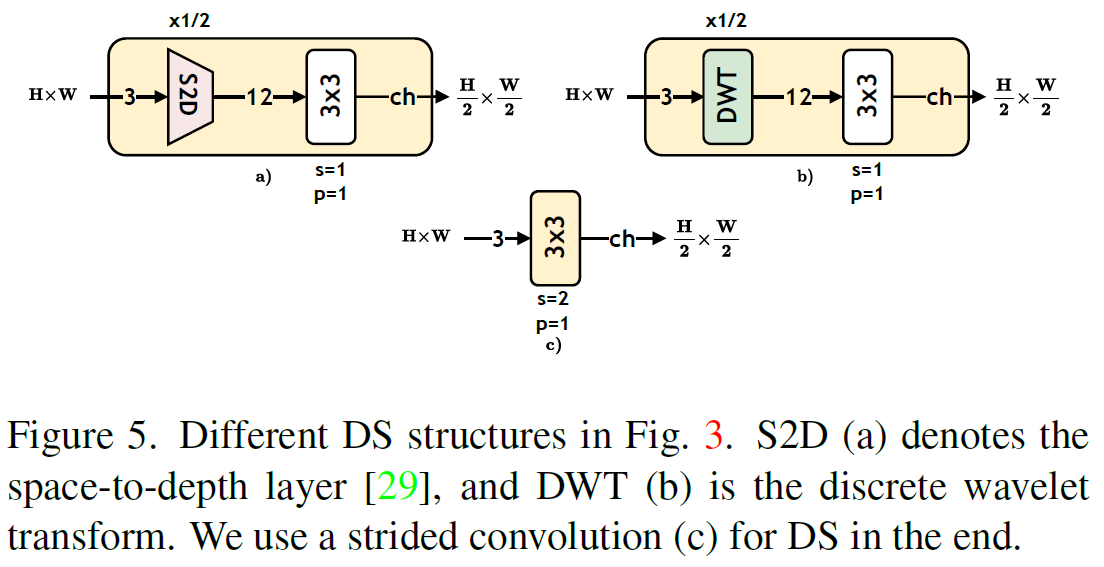

  作者对比了几种下采样方法（如下图所示），最后选择了带下采样的卷积，而不是S2D。

  在通道数量的设计上，作者发现连续卷积层中某层的通道数降低，并不总是反馈到运行时间的降低。所以，作者决定在通道数上一直保持一致，除非在维持必要的输出通道数时。
  在一些超分方法上，通过Squeeze和expand模块来更好地提取特征。但作者认为，这种模块对于运行时间的增加大大超过了其对于模型带来的增益。

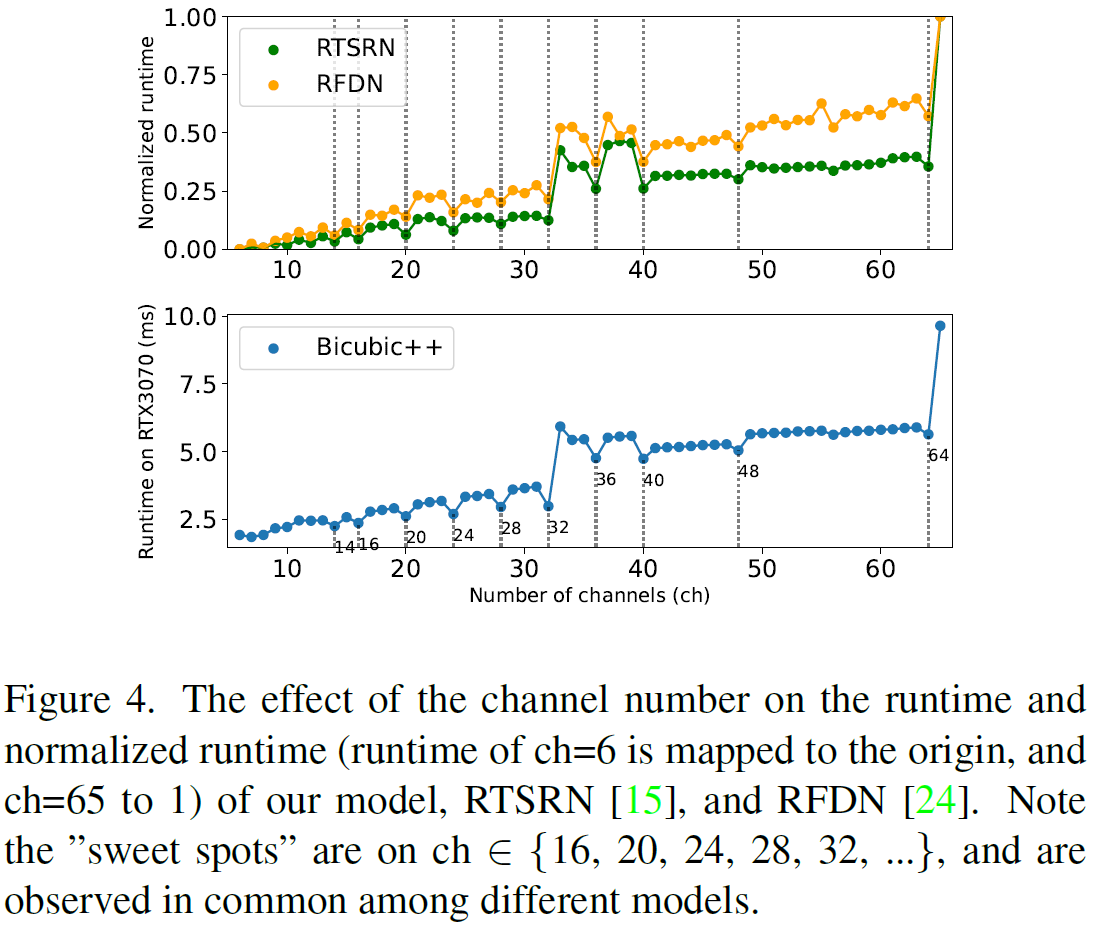

  为了得到最佳通道数，作者做了个实验，观察到运行时间与通道数并不是一直都是正相关的，存在一些“最佳点”，如下图所示。在作者的设计下，在实时性的约束下，RFDN论文中使用的$56$个通道，和ABPN使用的$28$个通道并不是最佳点。所以，如下图所示，本文最终模型使用的通道数为$32$。
  然而，作者一开始训练采用的通道数是$34$，是一个非最优通道，然后对模型进行全局裁剪，获得最后的$32$个通道。

  作者对bias移除也进行了实验，证明相对于运行时间的降低，PSNR的降低是较小的。所以，在最后的网络中，也将偏置选项移除了。

训练细节

  本文总共训练三个管道：（1）大channel的模型；（2）channel裁剪的模型；（3）移除bias的模型。第二第三个模型，都进行finetune训练。三个训练管道均使用 Adam 优化器，${\beta }_1=0.99$，${\beta }_2=0.999$。每个管道都训练$1000$个epoch，每个epoch由 $800$ 组随机裁剪和翻转的对组成。每组LR的 patchSize 为 $108$，由DIV2K训练数据集经过 $JPEGQ=90$ 衰退而来。
  初始学习率为$5e^{-4}$，在所有阶段使用学习率衰减调度程序：其中在前$500$个epoch中，学习率lr保持不变，在后500个epoch中，lr线性衰减，直到$1e^{-8}$。

阶段一

  训练网络如下图所示。其中，$ch=34,m=2,R=1$，DS是上面所提及的$stride=2$的卷积层，此时每层都有卷积偏置项bias。参数在后续有所解释。

阶段二

  模型裁剪阶段，全局结构化裁剪。裁剪channel。此时还在应用conv bias。此时将ch从$34$降到$32$。

阶段三

  消除卷积层的偏置项。再次finetune网络。

论文实验

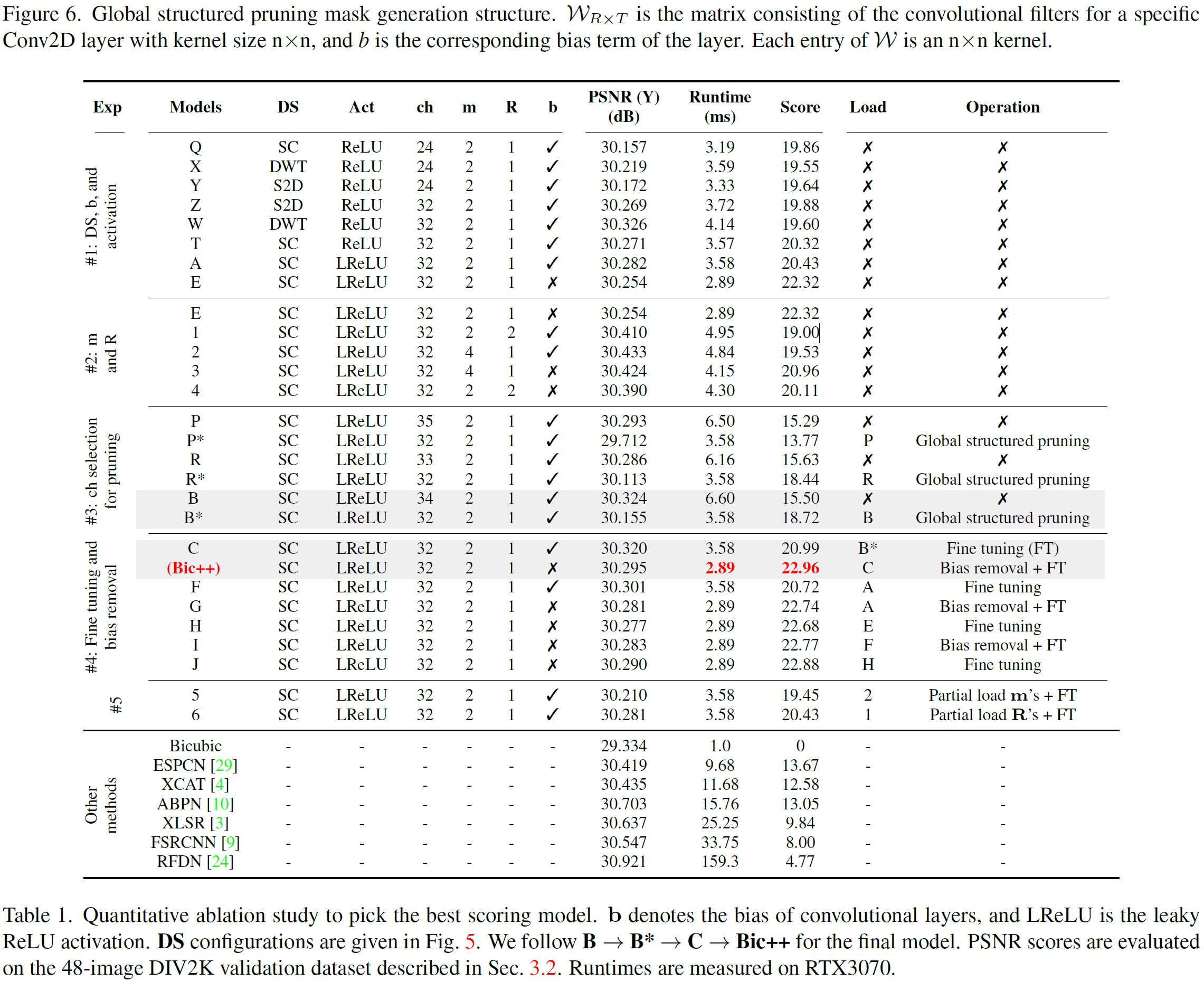

  量化分析网络的各个组成结构，消融实验如下表所示。

消融学习

  消融实验部分由五个方面组成：
  （1）下采样（Downscaling, DS），偏置（bias, b），激活层函数选择。
  从实验Q到T，可以看出，即便在通道数较少的情况下，带有stride的卷积（SC），比离散小波变换（discrete wavelet transform，DWT）和space-to-space（S2D）要好（score是有一个比赛的公式得到的）。
  对比Q和Z，尽管Q的通道数更少，但Q和Z几乎获得相同的分数（score以psnr和runtime为平衡）。
  对比T和A，可以看出LReLU比ReLU能带来较大收益，而基本没有运行时间的损失。
  对比A和E，可以看出，移除偏置项bias，可以得到更高的分数。

  （2）残差模块数量（R）和卷积层数量（m）。
  1到4和E的实验结果表明，设置为$m=2$和$R=1$在尝试的模型架构中得到最佳分数。因此，最终的模型参数为$ch=32$，DS为SC，激活层为Leaky ReLU，并且在某个时刻禁用偏置项。
  但可以看出， m 和 R 的提升也带来了PSNR的提升。

   （3）确定裁剪前模型的通道数量 。
  为了确定裁剪到 channel为32模型的大模型通道数。从P/B/R的实验看，通道数为$34$的大模型好一点，有最高的裁剪分数。

   （4）finetune和偏置项移除 。
  从上面的模型$B$剪枝得到了$B^{\ast }$后，再次对剪枝模型进行微调，得到模型$C$。
  对比C和F，可以看出剪枝的积极效果。剪枝后的训练，比直接训练，指标要略微提升一点。

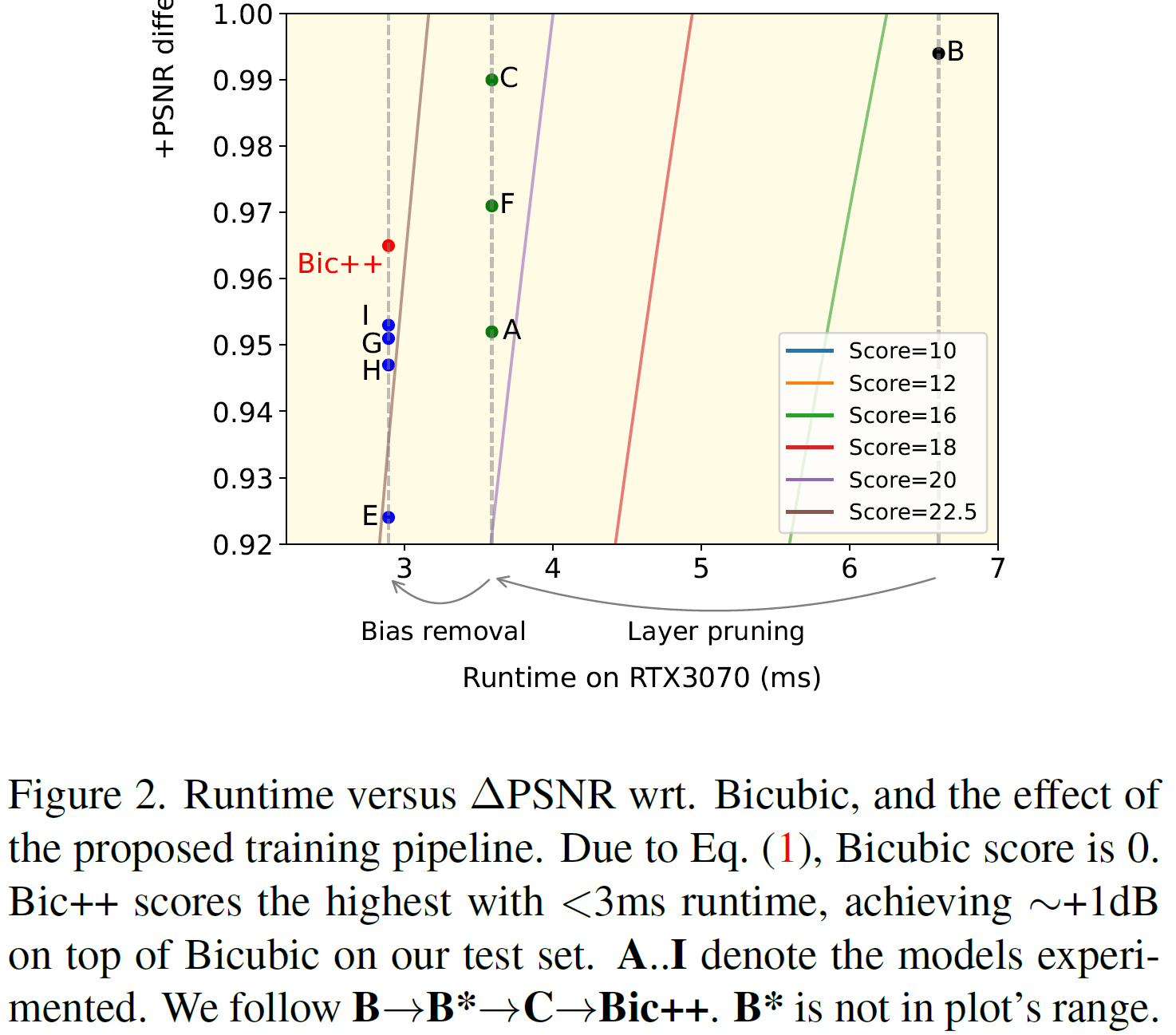

  最后，作者从模型$C$中移除偏置项，再次进行微调，就获得了本文提出的模型 Bicubic++ 。模型$I$ 和模型$F$无法得到最优指标，这都表明了通过剪枝这种训练管道的优势。

  几种训练管道实验步骤（$A\to G,E\to H,A\to F\to I,A\to E\to H\to J$）的视觉效果对比如下图所示。

  （5）不同的R（残差块）和m（卷积层数）参数的加载。
  提高R和m抗原带来更高的PSNR以及更慢的运行时间，本文的目标是在RTX3070保持在3ms以下，所以就坚持上面的选择。

对比结果

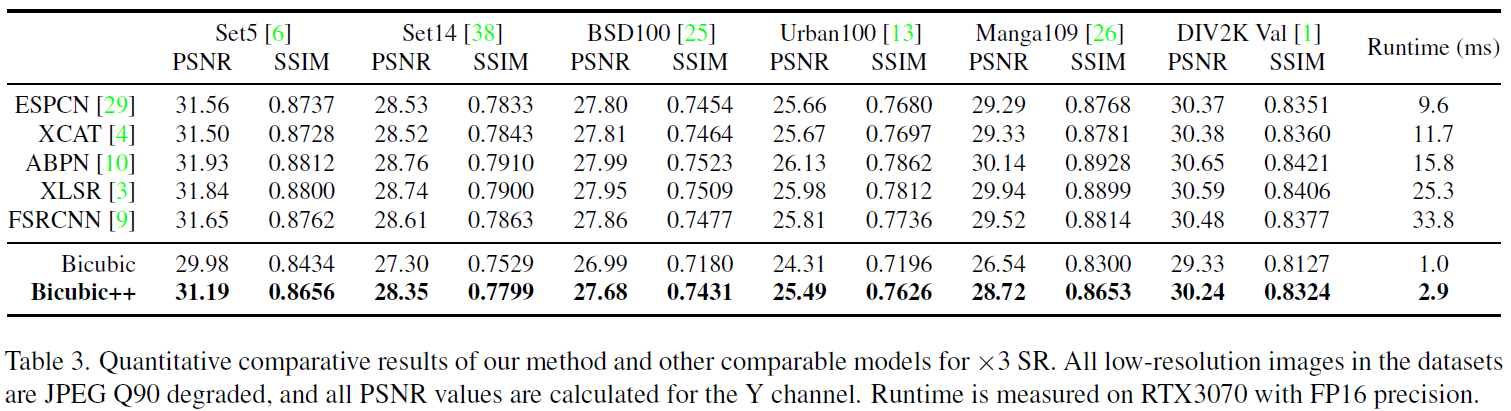

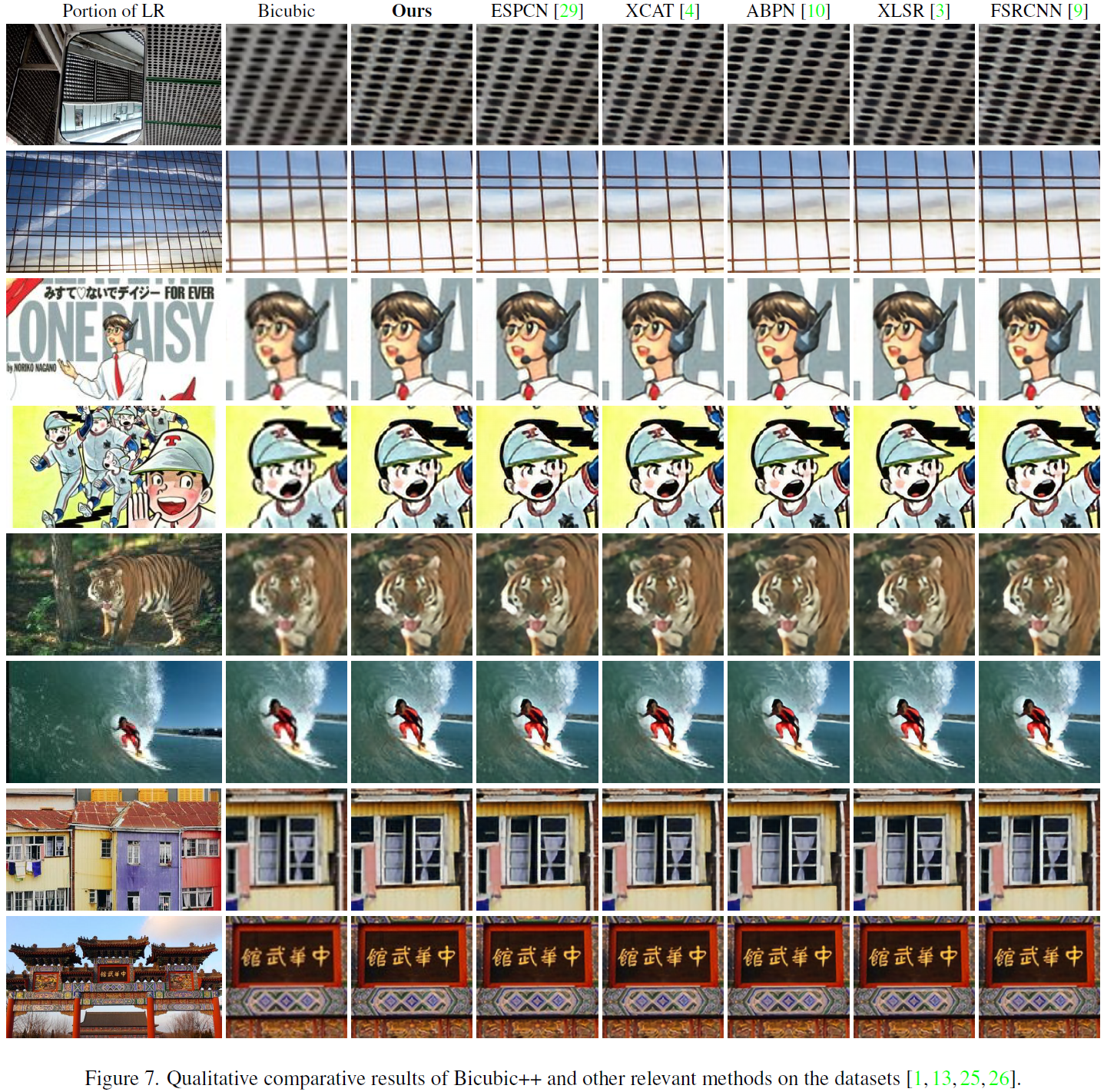

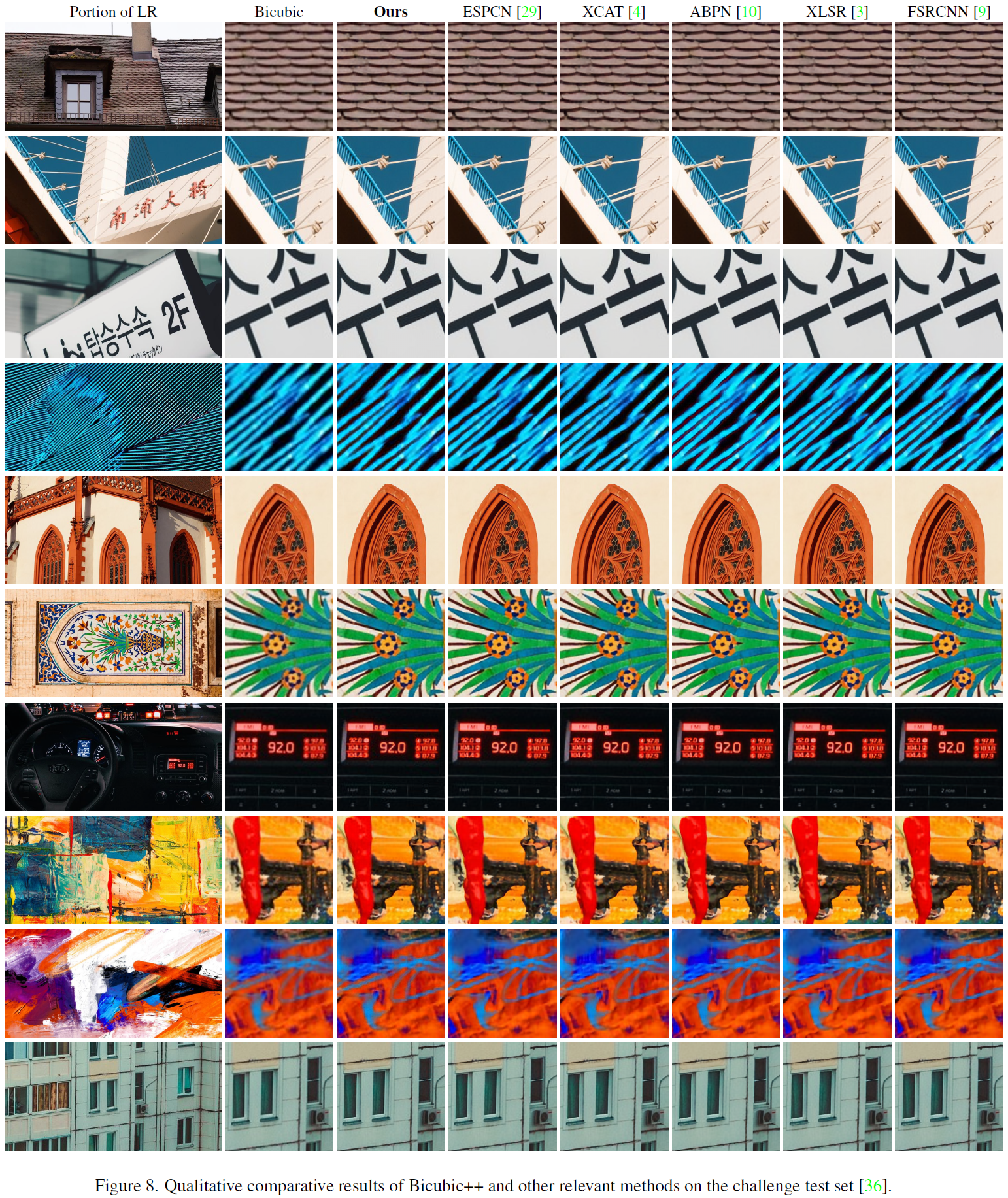

  定量和定性的比较结果如下图所示。本文提出的Bicubic++比Bicubic好，比其他相关方法运行速度快。
