STM8学习笔记---定时器 TIM1功能实现

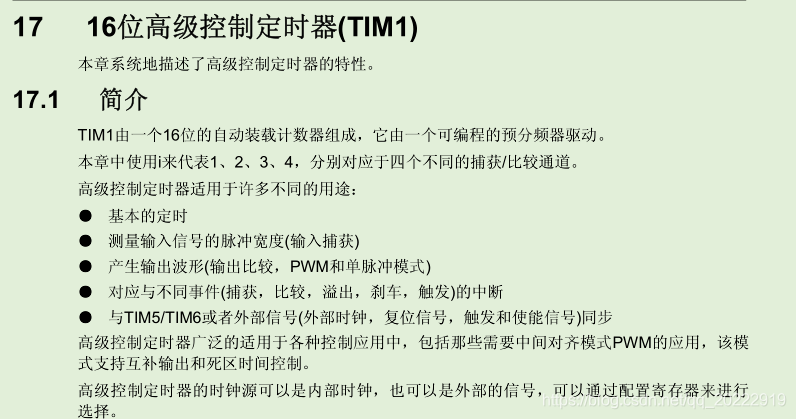

STM8单片机的定时器1是一个16位定时器

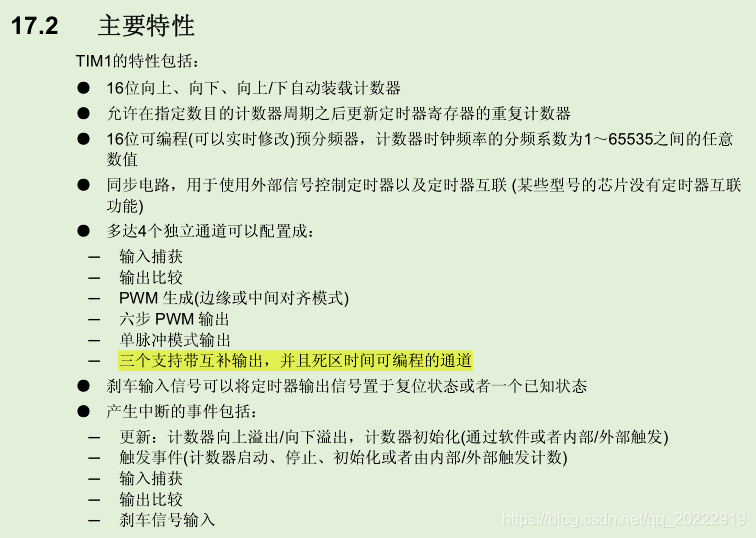

定时器1为高级定时器，主要特性如下：

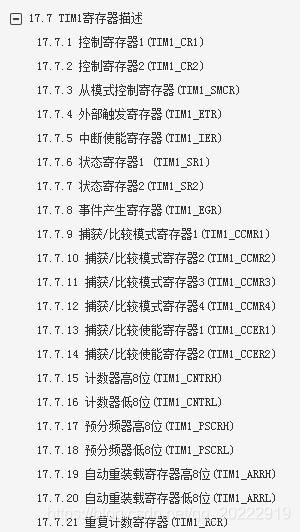

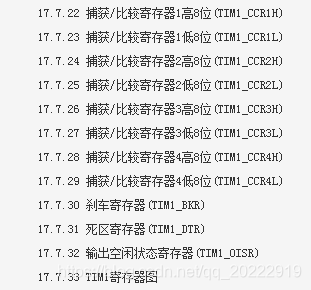

定时器1的寄存器比较多，


如果单纯的只是用定时功能的话，用不到这么多的寄存器。定时功能需要设置的寄存器主要有自动重装载寄存器ARR、预分频寄存器PSCR、控制寄存器CR、状态寄存器SR、中断使能寄存器IER。
初始化代码如下：

void Timer1_Init( void )
{
    TIM1_ARRH = ( unsigned char )( 1000 >> 8 );         //定时1ms
    TIM1_ARRL = ( unsigned char )( 1000 );
    TIM1_PSCRH = ( unsigned char )( 0x0F >> 8 );        // 16M / (1+15) =1M
    TIM1_PSCRL = ( unsigned char )( 0x0F );

    TIM1_RCR = 0x00;                                    //重复计数器值
    TIM1_SR1 = ( ~0x01 );                       		//清除更新中断标志
    TIM1_CR1 |= 0x01;                                   //使能计数器
    TIM1_IER |= 0x01;                           		//更新中断使能
}

首先通过自动重装载寄存器设置自动重装载值，设置ARR值为1000，也就是说计数器从0开始计数，计数值到达1000后，产生一次中断，然后继续从0开始计数，当计数器值1000后不需要手动设置寄存器的值，因为TIM1的计数值是自动装载的。

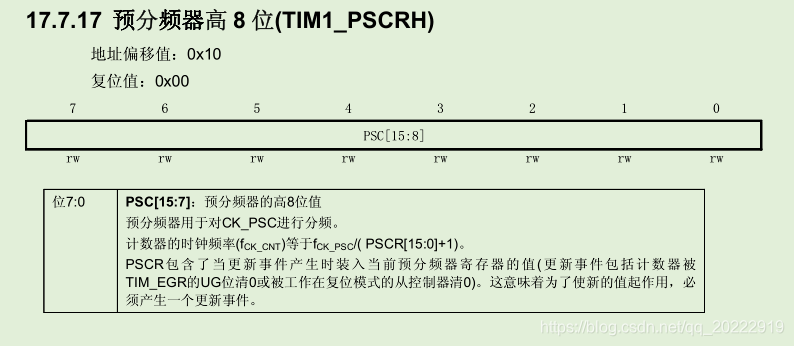

下来设置分频数。

时钟默认选择的是内部16M晶振，此处设置分频值为15，所以TIM1的时钟频率就为 16M /（１＋１５）=1MHz。
接下来首先清除中断标志位，再使能计数器，开启中断功能，定时器1的初始化就结束了。下来编写中断服务函数。

#pragma vector  =  13                           		// IAR中的中断号，要在STVD中的中断号上加2
__interrupt void Timer1_Handle( void )         			//1ms 定时中断
{
    TIM1_SR1 = ( ~0x01 );                        		//清除更新中断标志
    time_cnt++;
    if( time_cnt > 999 )
    {
        time_cnt = 0;
        LED = !LED;
    }
}

中断服务函数比较简单，进入中断后首先清除中断标志位，然后再中断中统计中断次数，中断设置的是1ms中断一次，当中断次数超过999次时，也就是1000ms，翻转一次LED灯的电平。
这样定时器1实现的功能就是1s中LED灯翻转一次，定时器1的定时功能就实现了。
