485通信实现自动收发功能

在平时使用485通信时，好多人往往首选的就是MAX485芯片，如下图所示：

常规的方法就是使用RE和DE引脚通过程序来切换接收数据和发送数据，但是这样写起程序来比较麻烦，调试起来也比较费劲。为了方便的调试代码，于是就在芯片外围搭建电路来实现接收和发送数据的自动切换。

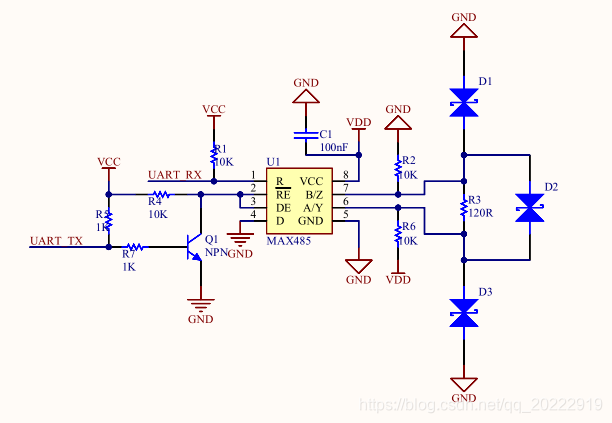

比如通过下面的电路可以实现485芯片接收数据和发送数据的自动切换，不再需要通过程序来控制RE和DE引脚实现接收和发送的切换。

控制原理：MCU的UART的TX和RX引脚需要连上拉电阻（TX和RX在没有通信时均是高电平），防止刚上电TX和RX引脚电平不稳定引起收到扰乱数据。

输出端口A接上拉电阻，输出端口B接下拉电阻，终端并联120欧姆电阻，D1、D2、D3为三个防雷防浪涌的TVS管。

接收： 默认没有数据时，UART_TX为高电平，三极管导通，MAX485芯片RE低电平使能，RO接收数据使能，此时从485AB口收到什么数据就会通过RO通道传到MCU，完成数据接收过程。

发送： 当发送数据时，UART_TX会有一个下拉的电平，表示开始发送数据，此时三极管截止，DE为高电平发送使能。

当发送数据‘0 ’时，由于DI口连接地，此时数据‘0 ’就会传输到AB口 A-B<0,传输‘0 ’，完成了低电平的传输。

当发送‘1 ’时，此时三极管导通，按理说RO使能，此时由于还处在发送数据中，这种状态下MAX485处于高阻态，此时的状态通过A上拉B下拉电阻决定，

此时A-B>0传输‘1 ’，完成高电平的传输。

PS: 此时有人肯定也会有疑惑，发送数据‘1 ’，三极管导通RE低电平有效应该是接收使能，为什么芯片会是高阻状态？

因为UART发送收据会有一定的格式，数据均以“位”为最小单位进行传输。在收发数据之前，UART之间要约定好数据的传输速率

（即每位所占据的时间，其倒数为波特率）、数据的传输格式（有多少数据位、是否有校验位、奇校验还是偶校验、是否有停止位）。

平时数据线处于“空闲状态”（1状态）。当发送数据时，TX由‘1 ’变为‘0 ’维持1位的时间，这样收方检测开始位后，再等待1.5位时间就开始一位一位的进行数据传输。意思是说，已经确定好发送状态，电路发送‘1 ’此时RE有效，接收有效但有由于它处于发送阶段，此时芯片会处于高阻状态。

通过这种外部电路可以实现接收和发送的自动切换，现在不用外部电路，可以直接使用MAX13487E芯片就能实现接收和发送的自动切换。

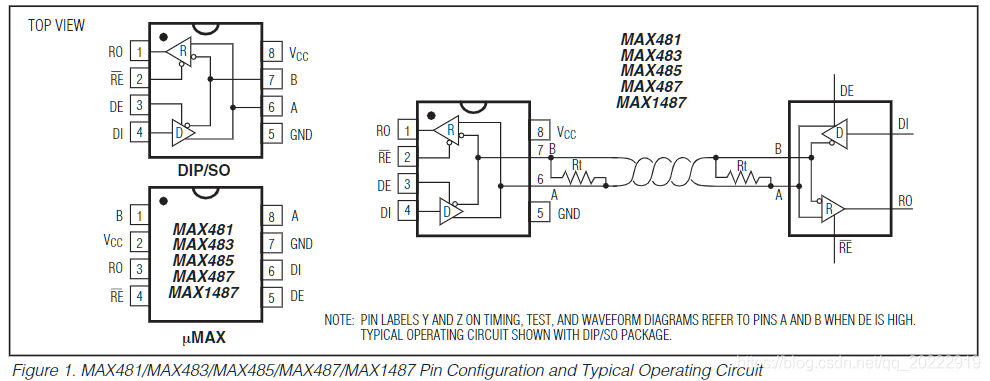

   现在看一下MAX13487E芯片的管脚框图。

可以看到MAX13487E的引脚和MAX485引脚只有第3引脚不一样，其他引脚都是一样的。

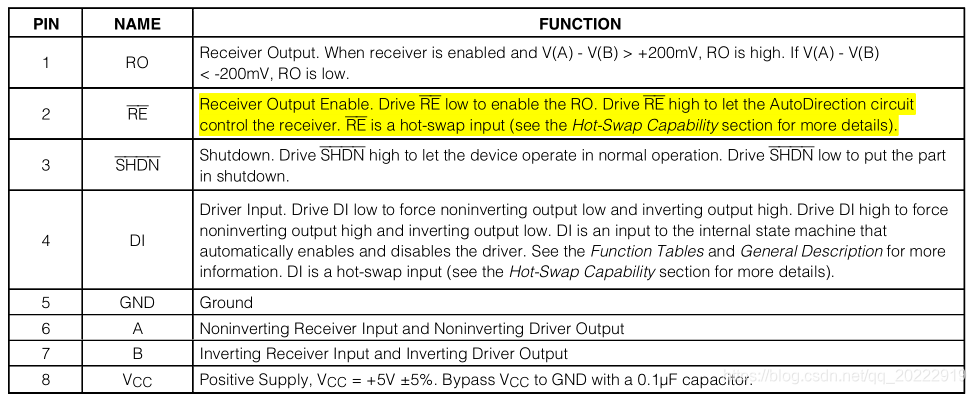

下面接着看这些引脚的功能

通过引脚功能可以看到，3脚是关断引脚，当3脚是高电平时芯片为正常模式，当3脚是低电平时，芯片就会进入关断模式。

2脚的功能比MAX485芯片2脚多了一个功能，当2脚是低电平时，芯片处于接收模式，当2脚是高电平时，芯片就会进入到自动方向控制模式，此时接收数据和发送数据都是芯片内部自动切换，不需要程序和外部电路的参与。

   接下来再看看芯片的应用推荐电路

将2脚和3脚都接为高电平，此时芯片就会处于自动方向控制模式，其他引脚的应用和MAX485芯片一样，不需要修改。

通过对比可以看到使用MAX13487芯片进行485通信处理更加方便和高效。

MAX13487芯片 中文资料下载地址：https://download.csdn.net/download/qq_20222919/18875251
