泰克示波器MDO3014波形频率分析FFT功能使用方法

  一般在用示波器查看波形的时候，都是直接将波形的频率参数显示出来，如果波形的频率变化不大的情况下用这种方式观察起来比较方便。如果波形是变频的，而且频率变化比较快的情况下，直接观看频率就比较麻烦了，要想知道当前波形频率的变化范围，就只能一边滚动波形，一边查看频率。比较耗费时间，而且准确性也比较低。
  如果示波器带有FFT功能的话，那么就可以直接使用FFT功能区分析波形的频率变化范围。
  现在用泰克 MDO3014示波器演示一下，如何使用FFT功能。

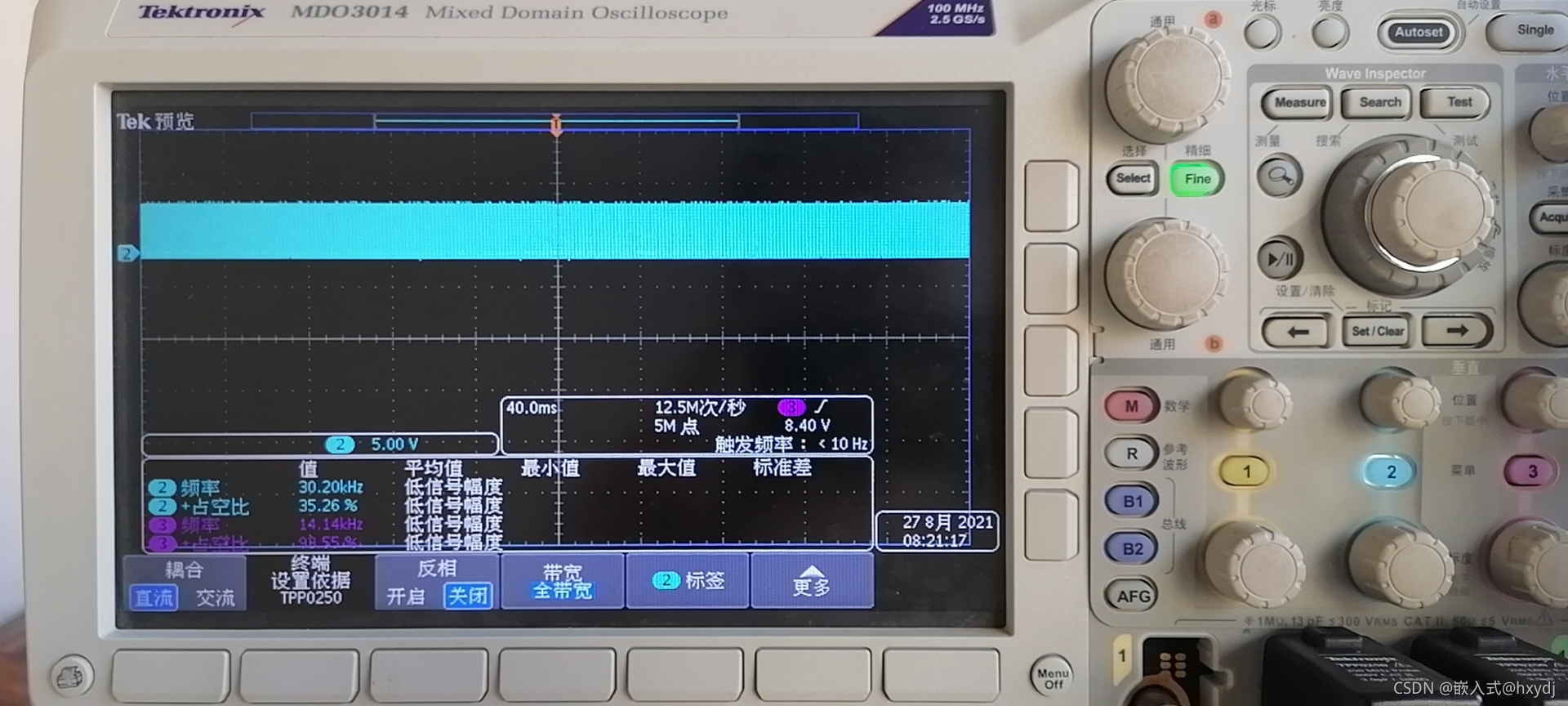

这是捕获的一组频率变化的波形。

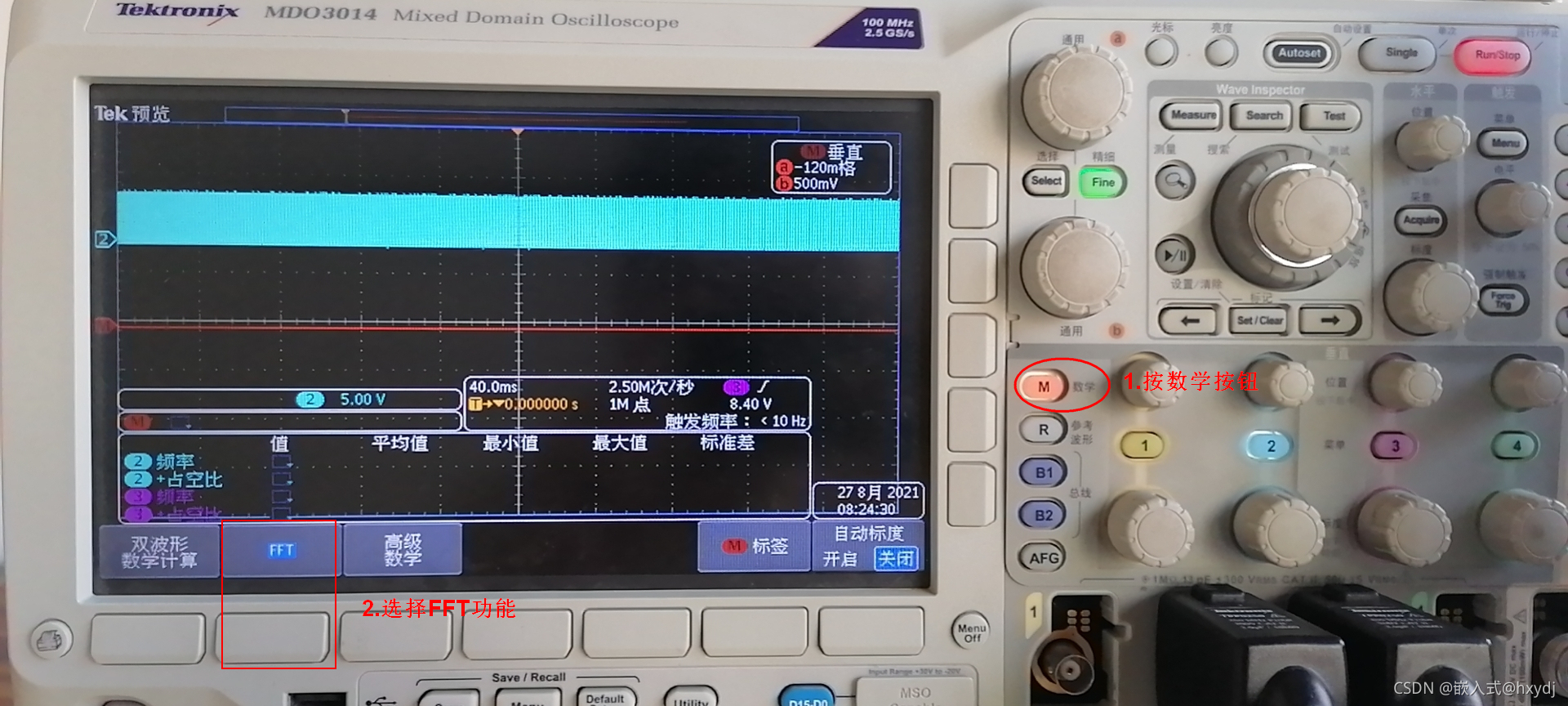

下来按示波器右边数学按钮，这时候示波器底下会出现一行菜单，按下FFT下面对应的按钮。

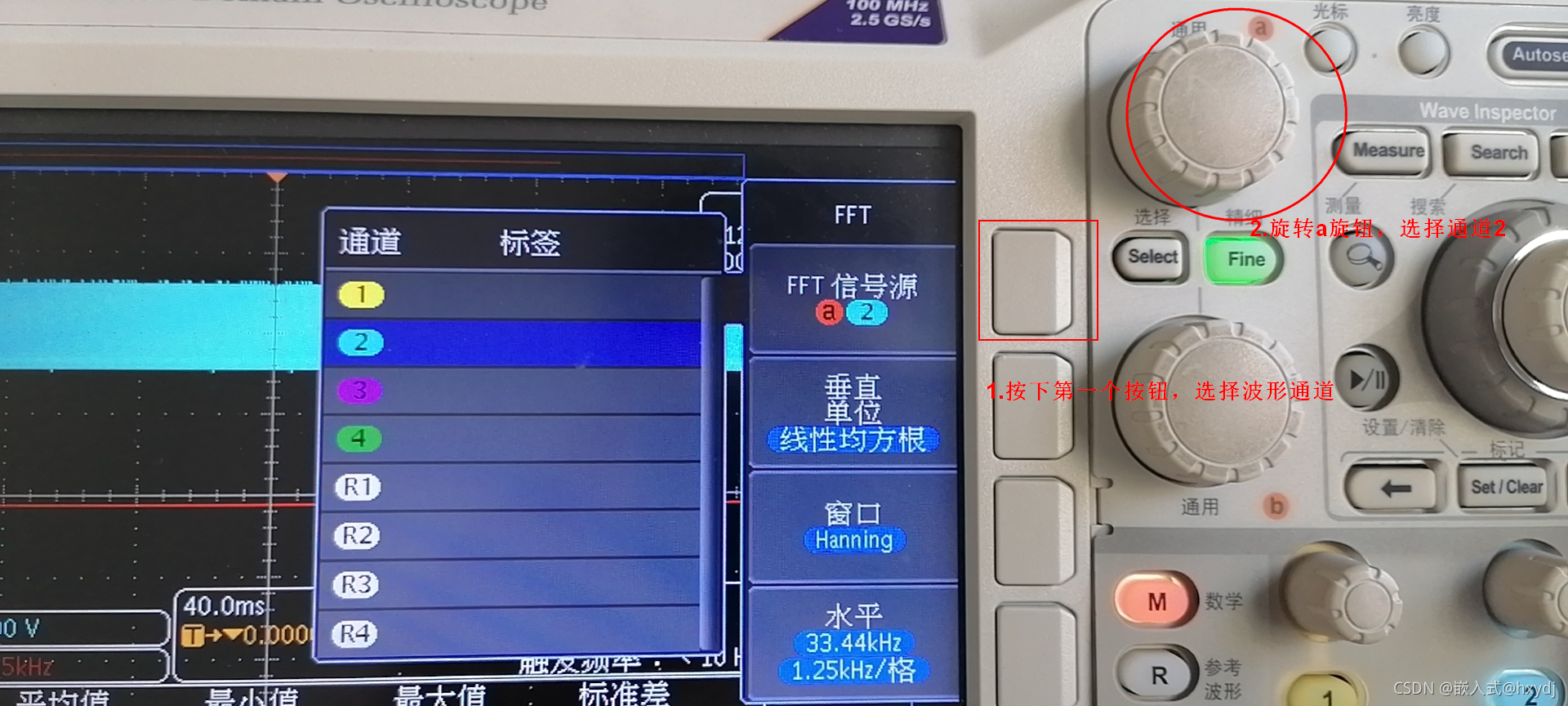

  接下来按右边第一个按钮，选择信号源通道，然后使用最上面的旋钮，也就是旋钮a，选择通道2，通过示波器上也可以看到 FFT信号源 底下有个a 2的符号，意思就是通过旋钮a选择信号源。

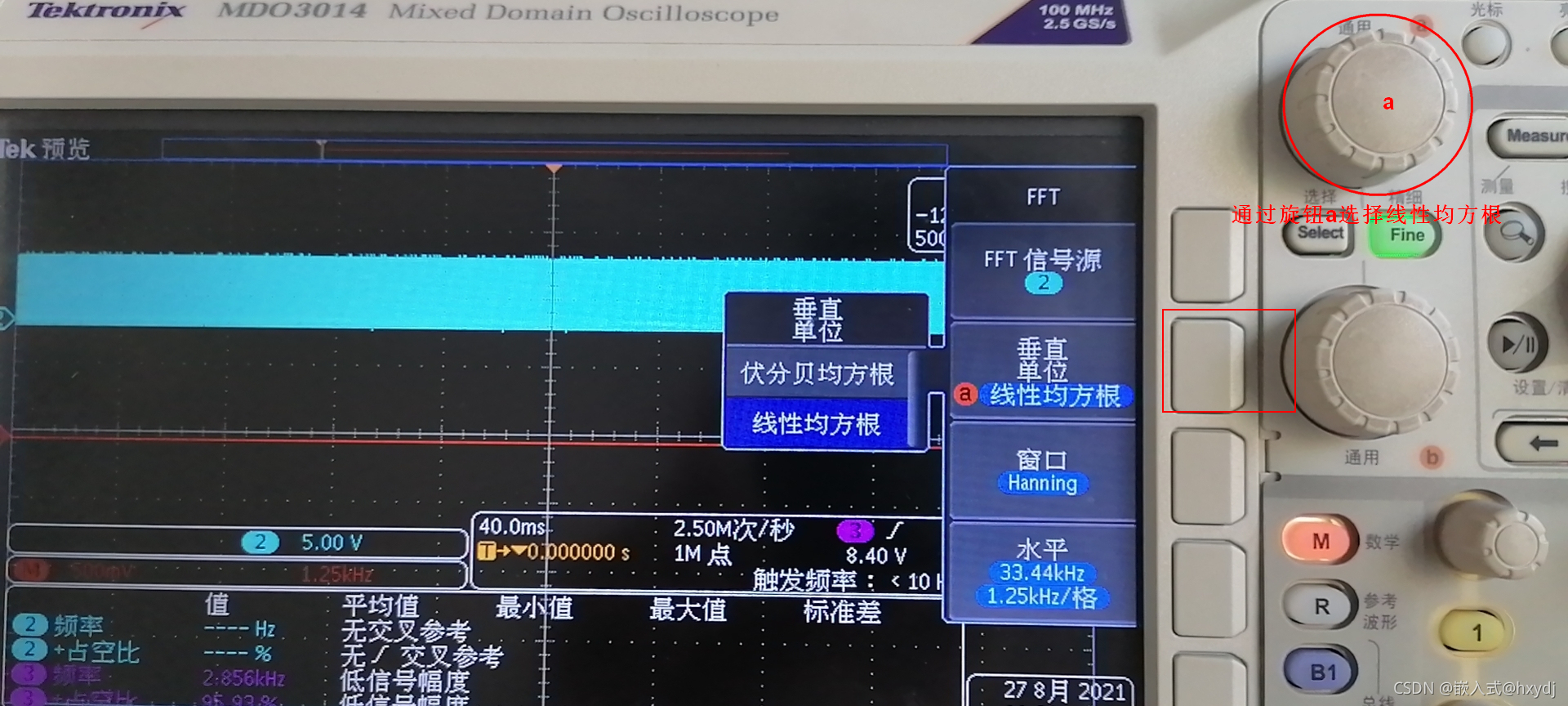

按第二个按钮，使用旋钮a选择线性均方根。

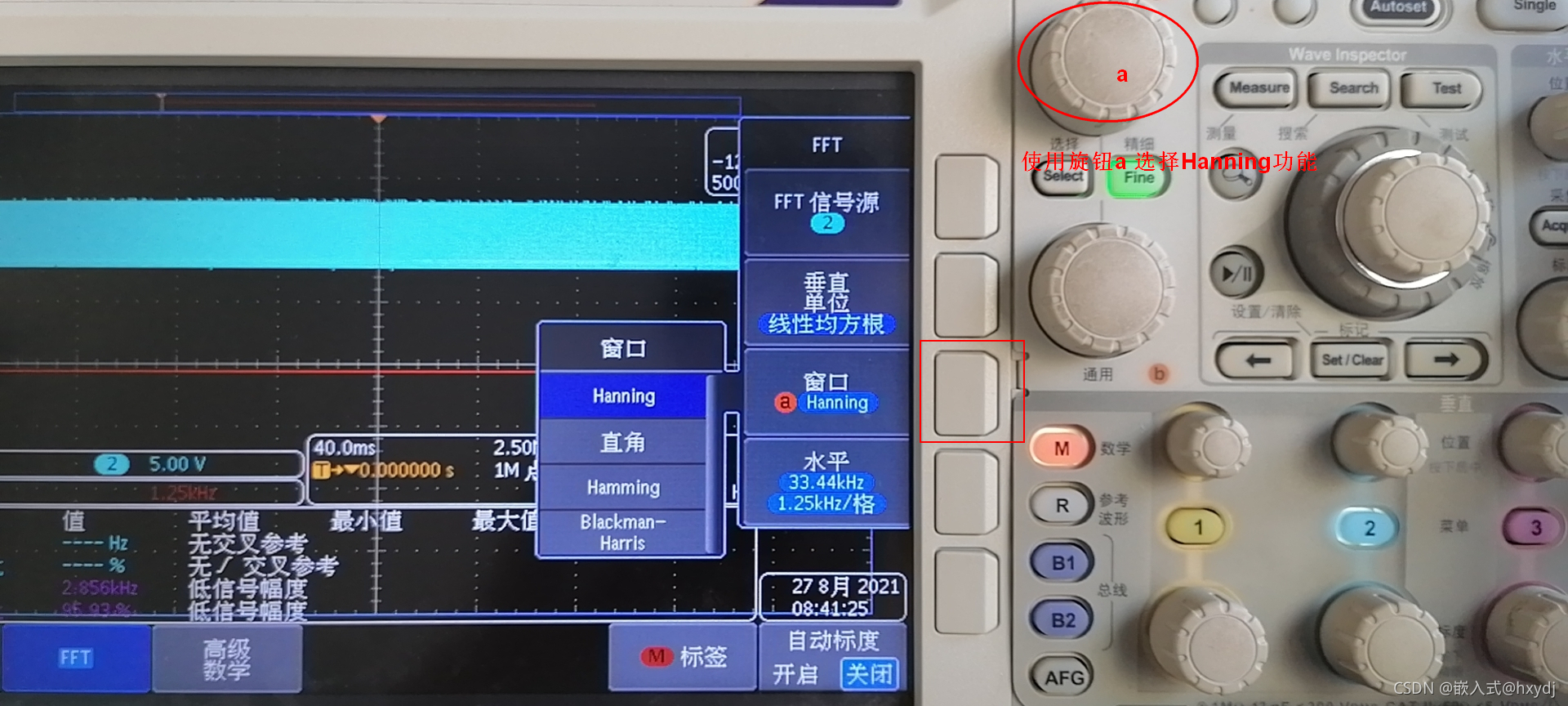

按第三个按钮，然后通过旋钮a选择 Hanning功能。

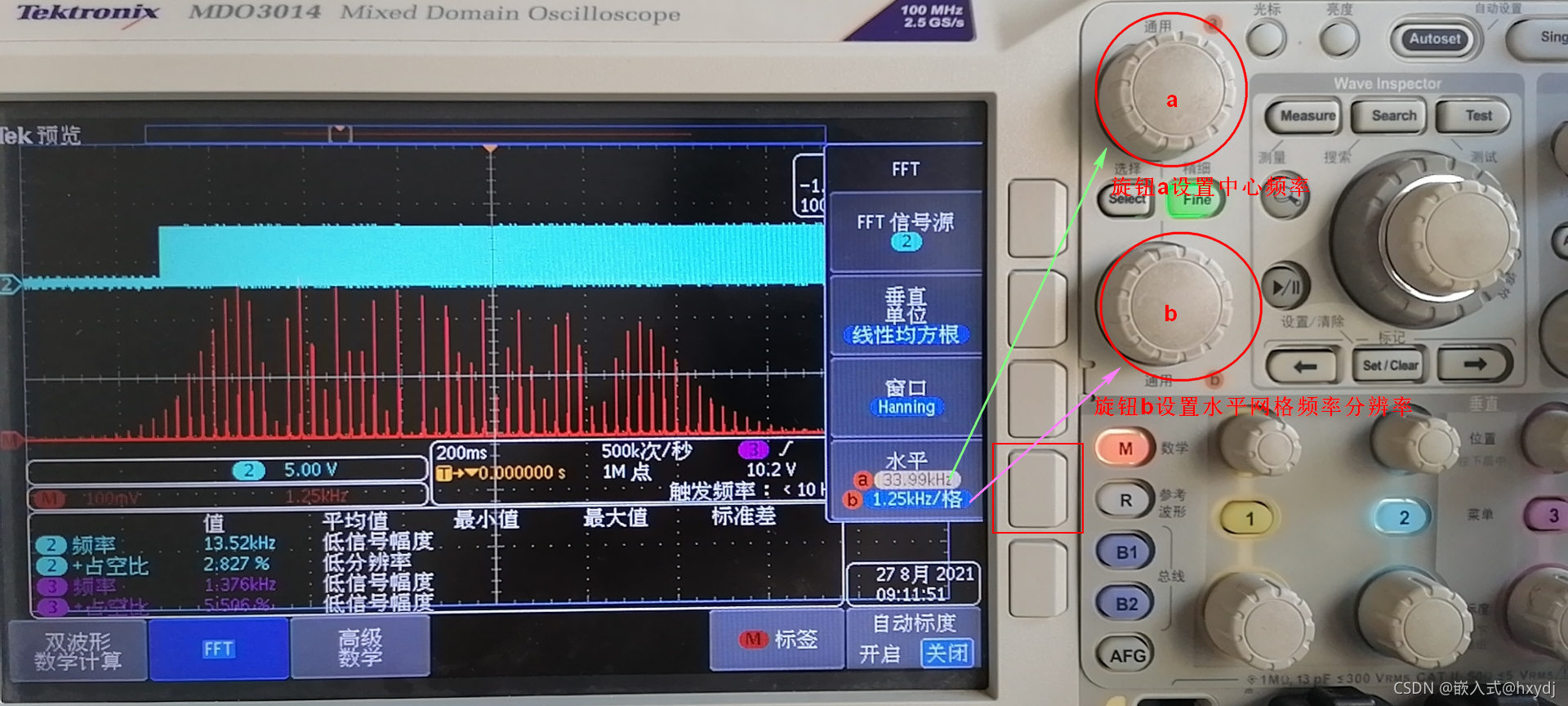

  按第四个按钮，然后通过旋钮a选择 要显示频率的中心频率点。旋钮b可以设置水平网格频率分辨率。

  可以看到屏幕上有一条红线，这个红线的最左边频率最低，最右边频率最高。这里设置的最中心频率也就是这条红线在显示屏上中心位置的频率。

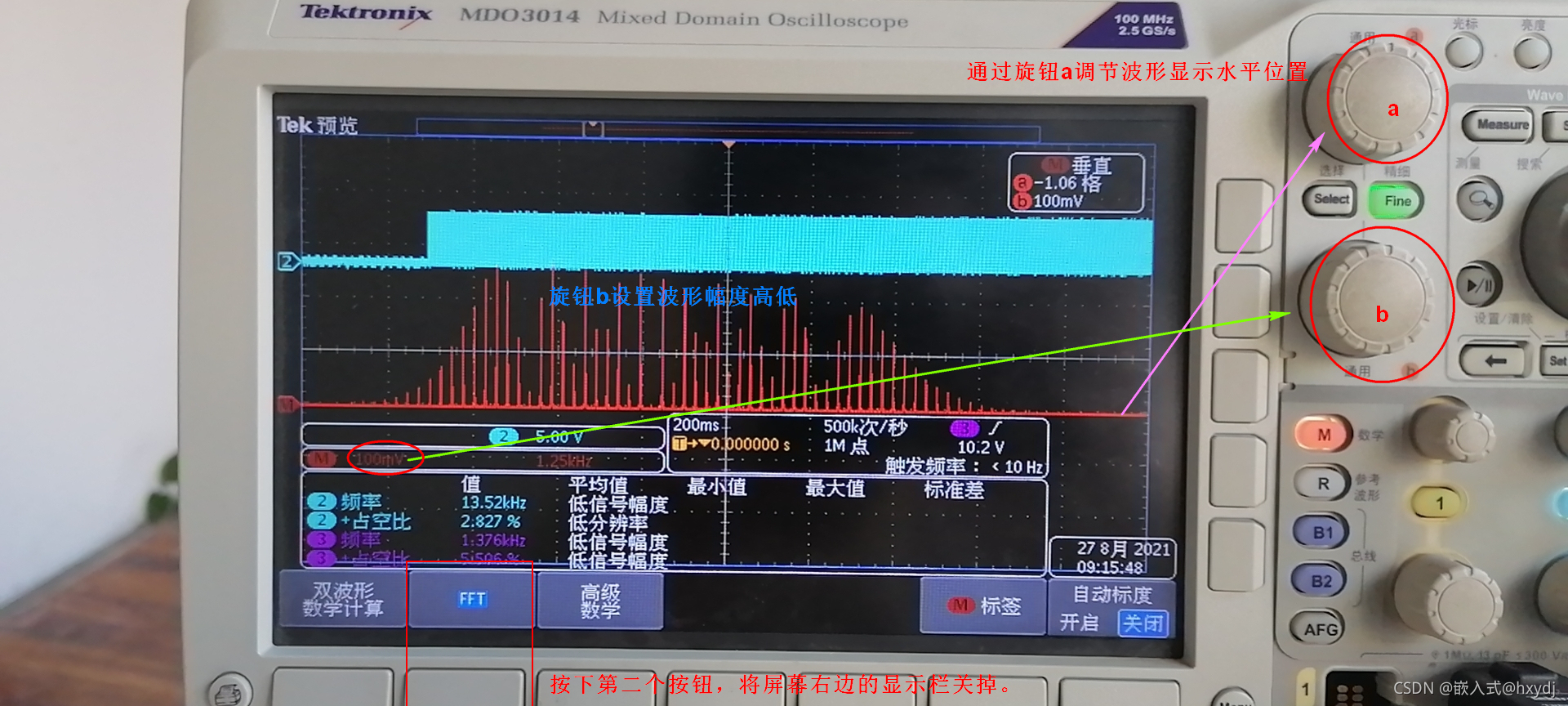

  设置好之后，按示波器最底下FFT对应的按钮，将示波器屏幕右边的设置显示关掉。
  这时候通过旋钮a可以调节这个红色波形的水平位置，调节到屏幕的合适位置方便观看。
  旋钮b可以设置红色波形的幅度高低，这里这是的是100mv每格，通过旋钮b将波形幅度调节到方便观察的大小。

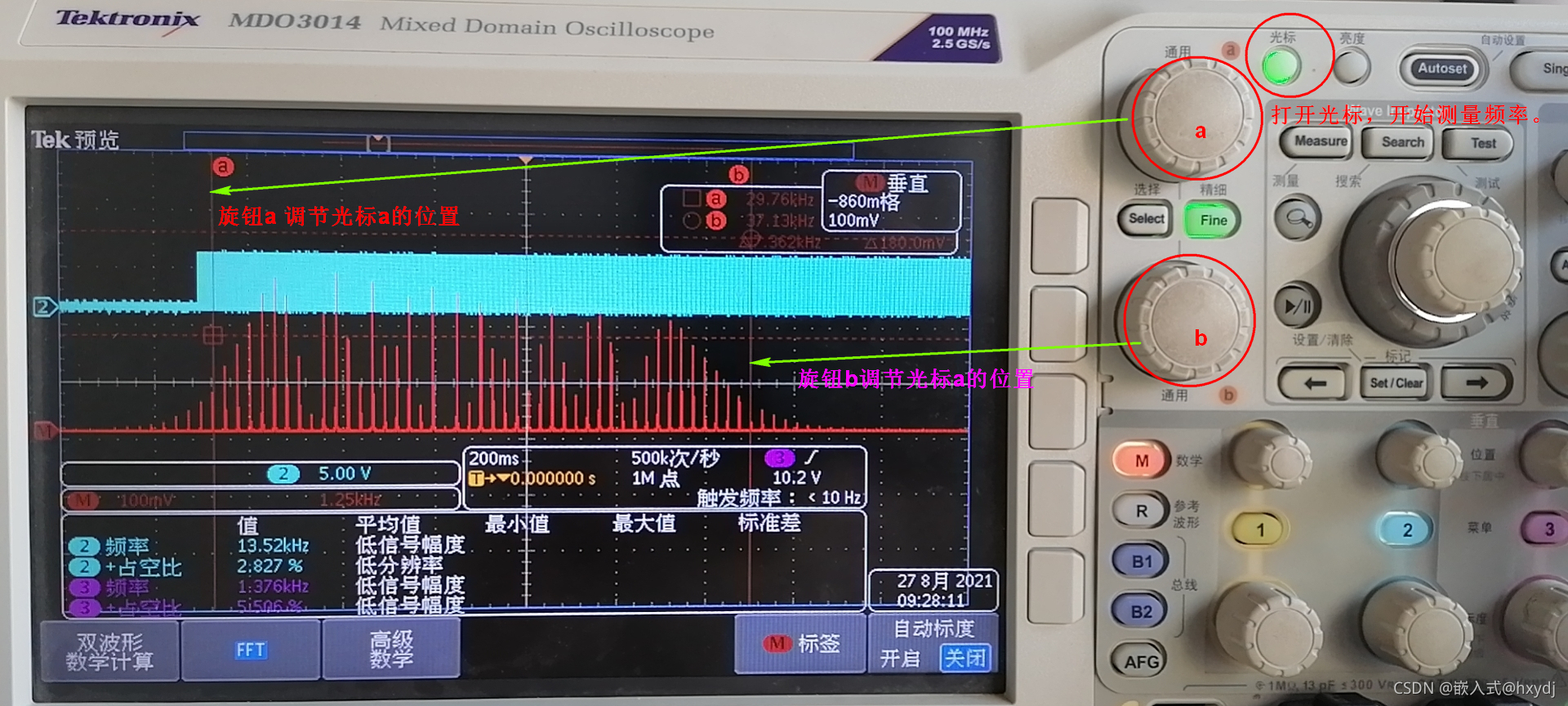

接下来打开光标按钮，这时就可以通过光标按钮测量捕获到波形的频率了。

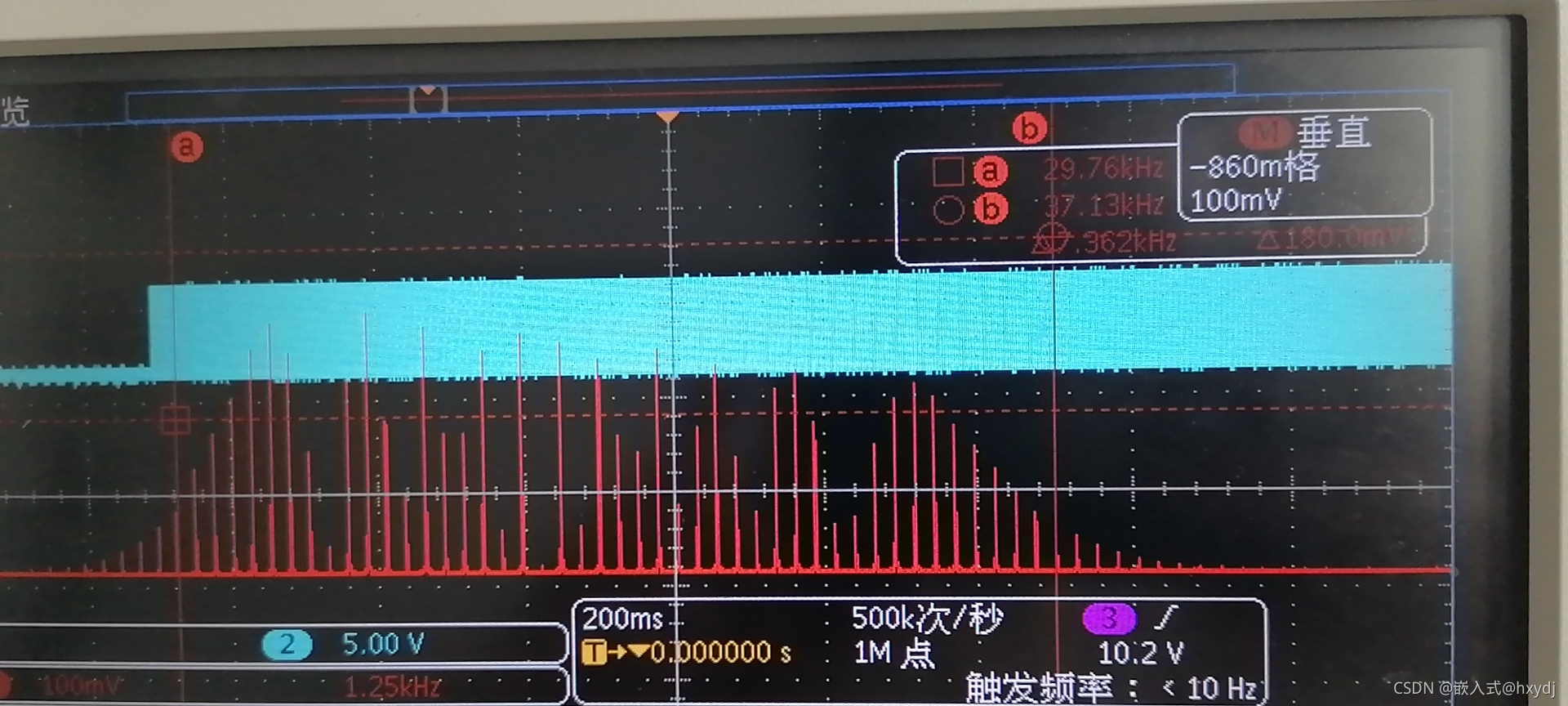

  将通过旋钮将光标a调节到最左边的一个脉冲上，屏幕右上角就会显示a光标当前位置的波形频率为29.76kHz，然后将光标b调节到右边，屏幕右上角显示b光标当前位置的频率为37.13kHz。也就是说当前这个波的频率变化范围就是 30K到37K左右。

  屏幕上红色波形的每一个脉冲就代表一个频率点的变化，通过脉冲的个数也可以看出频率变化情况。想要读哪个脉冲的频率，可以直接通过调节旋钮a或者b，然后直接在屏幕上观察就行。

  有了这个FFT的功能，在分析变频波形时，就会方便很多了。
