PSIM软件学习---07 元件参数动态扫描

本文介绍了如何在PSIM仿真软件中动态调整电路元件参数,通过创建参数扫描(ParameterSweep)元件,设置电阻值从2到10逐步变化,观察电流变化。同样方法也可应用于动态修改输入电压,展示输入电压从10到100逐渐增加时输出电流的变化。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

  在PSIM仿真电路时,还可以在仿真的过程中动态调整器件的参数。

  新建一个仿真文件。
在这里插入图片描述

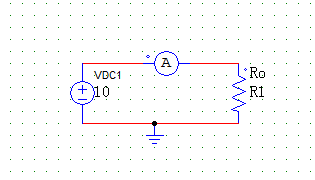

  将电阻R1的值设置为一个参数Ro,然后在仿真的过程中动态的修改R1的值。

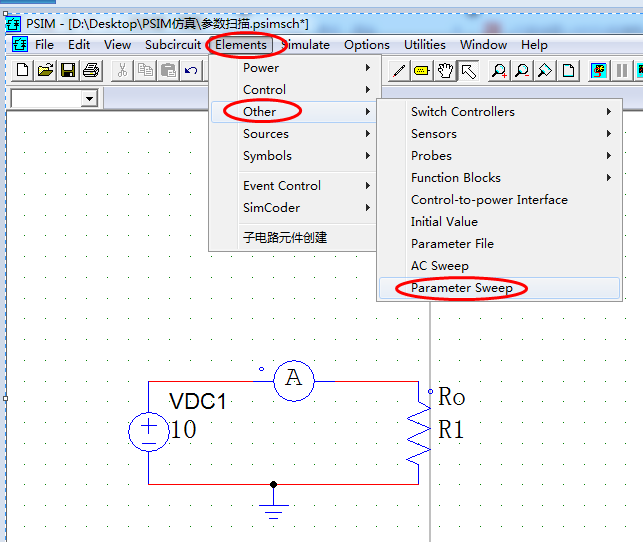

  在菜单栏中选择的 Elements — Other —Parameter Sweep
在这里插入图片描述
  这时会出现一个Parameter Sweep的元件,将这个元件放置在电路图中,然后双击打开。
在这里插入图片描述

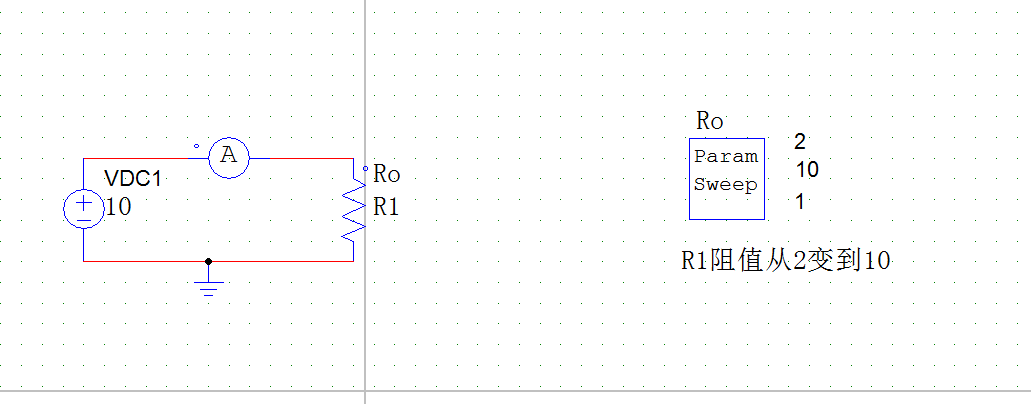

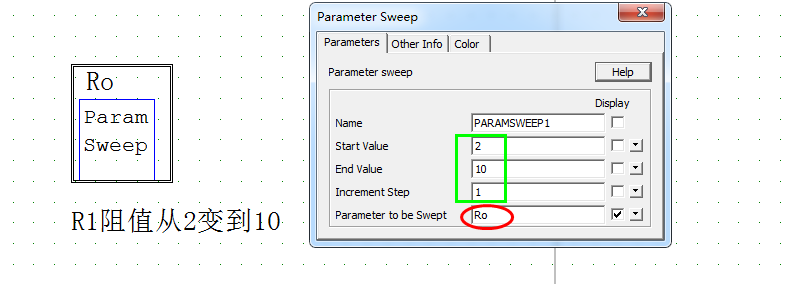

  在最后一个选项中填入Ro,表示当前设置的参数是对变量Ro设置的。然后在上面值依次填入开始值、结束值、每次值的增量。这里设置Ro的值从2开始依次增加到10 ,每次值加1。设置好之后关闭当前对话框。

在这里插入图片描述

  接下来就可以仿真电路了。
在这里插入图片描述

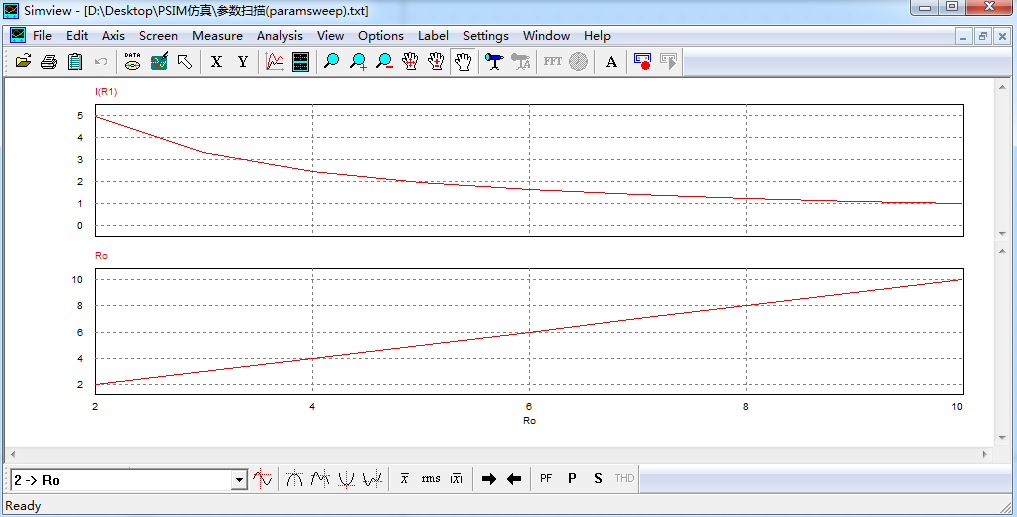

  通过仿真波形的结果可以看到电阻的阻值是逐渐增加的,电阻上的电流是逐渐减小的。

  用同样的方式也可以动态的修改输入电压。
在这里插入图片描述

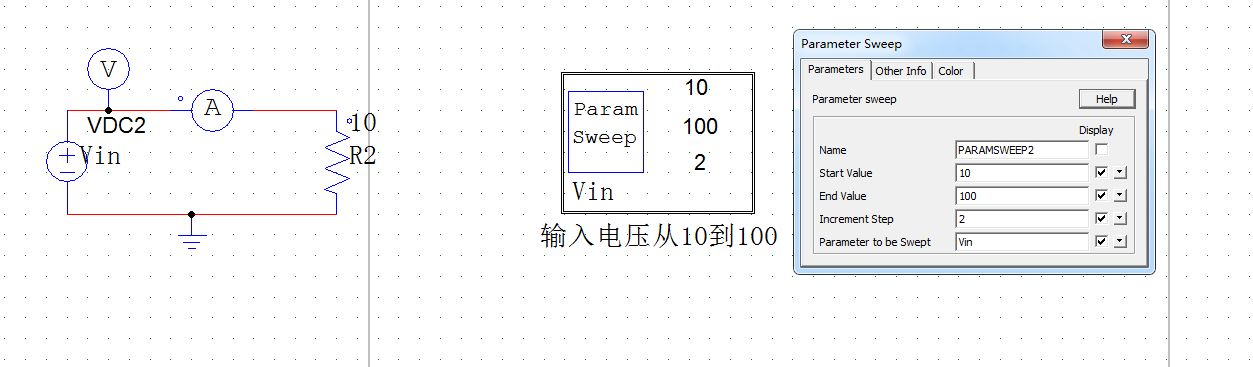

  输入电压从10到100逐渐增大,每次增加2。仿真波形如下:

在这里插入图片描述

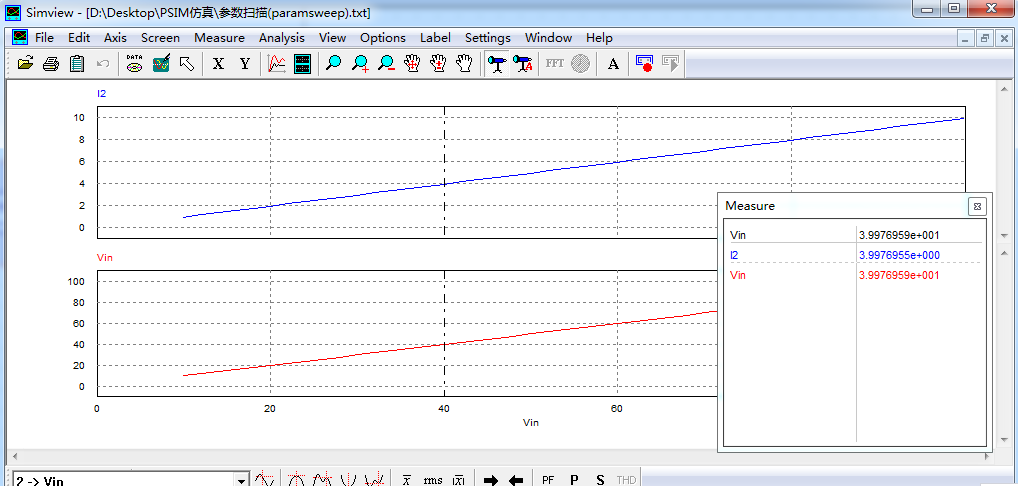

  通过输出波形可以看到输入电压在增加的过程中输出电流也在逐渐增加。
