使用 PTC Mathcad Prime 软件绘制电源谐振Q值曲线

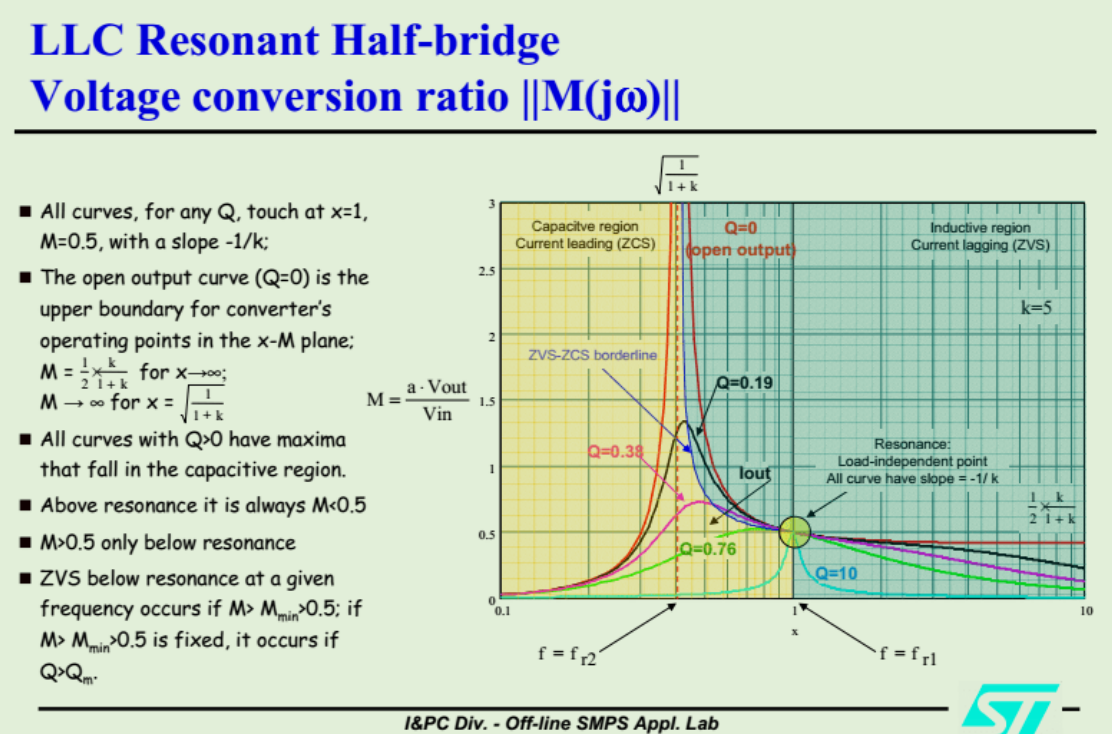

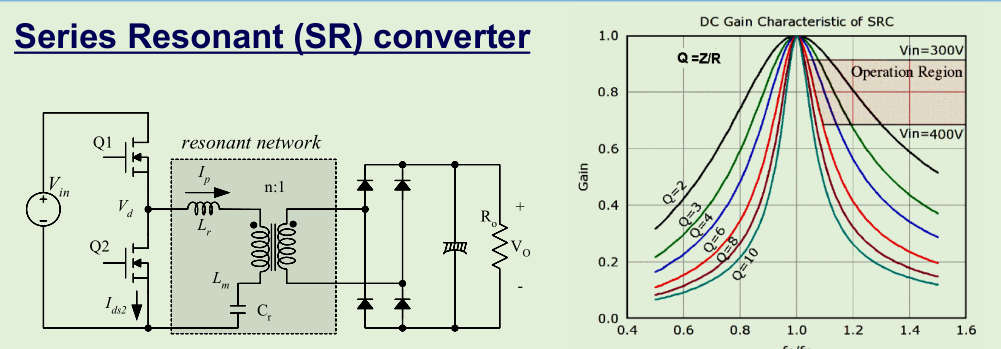

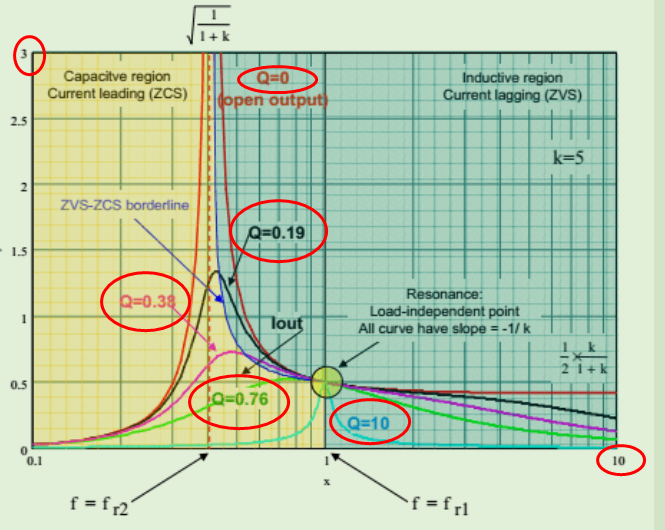

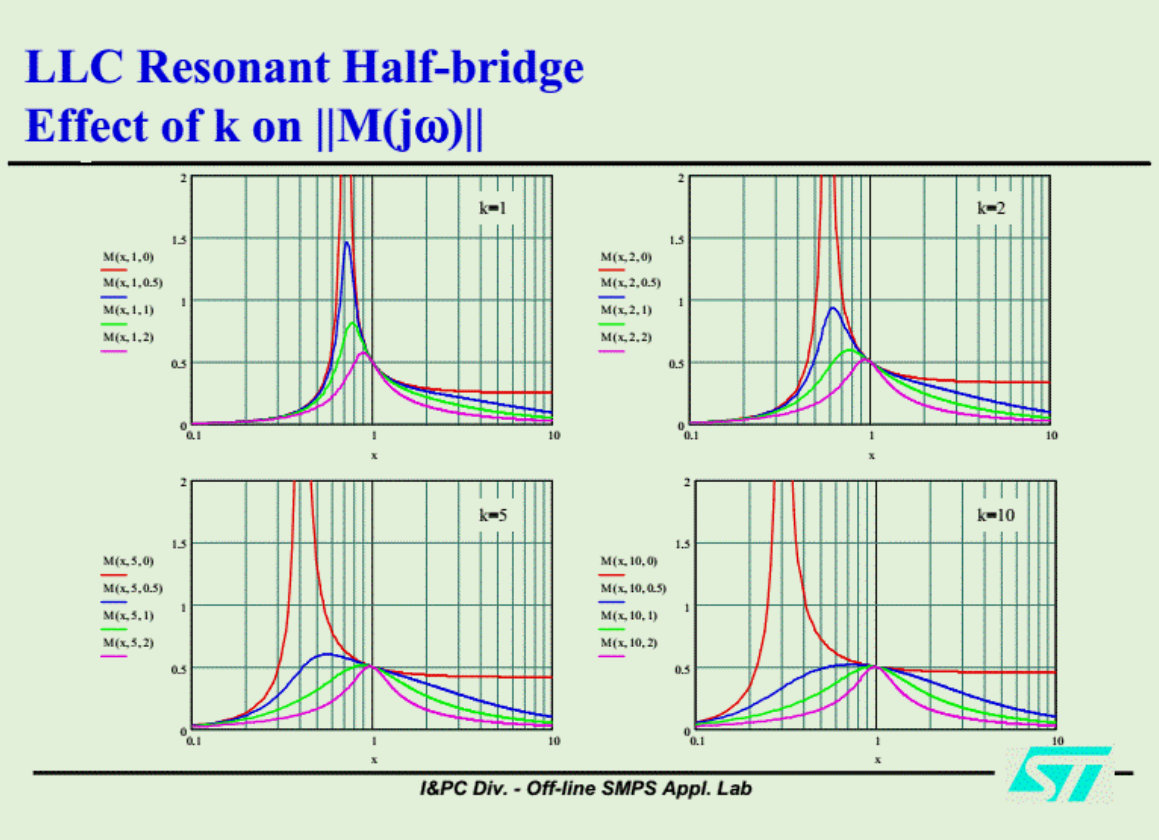

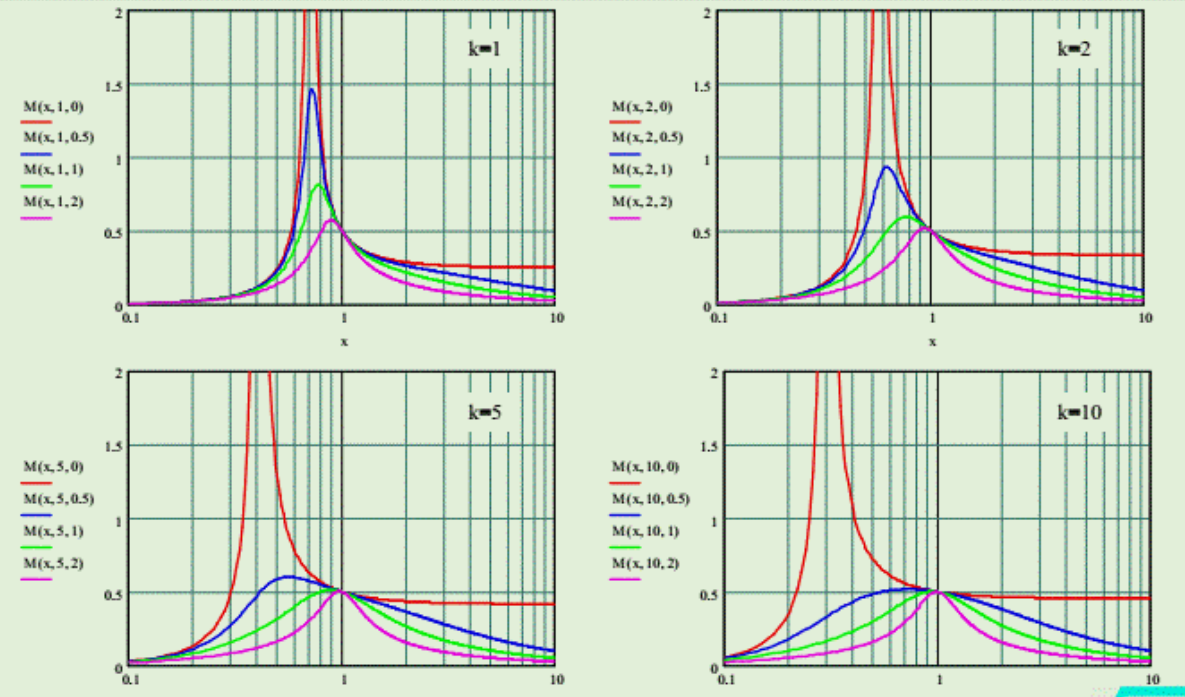

  最近在学习电源谐振电路，每个电源资料上都会出现一个电源的谐振曲线图。如下图所示。

  基本上每个资料都是围绕这个图来分析谐振点的，一直很好奇这个图是怎么制作出来的。在网上搜了好多资料都没找到这种图的详细制作步骤。于是自己研究了一段时间终于发现这个图是用 PTC Mathcad 制作出来的，下面就详细讲一下制作步骤。

   这个软件下载地址为： PTC Mathcad

   在官网上下载安装就行，安装步骤这里就不详细说了。

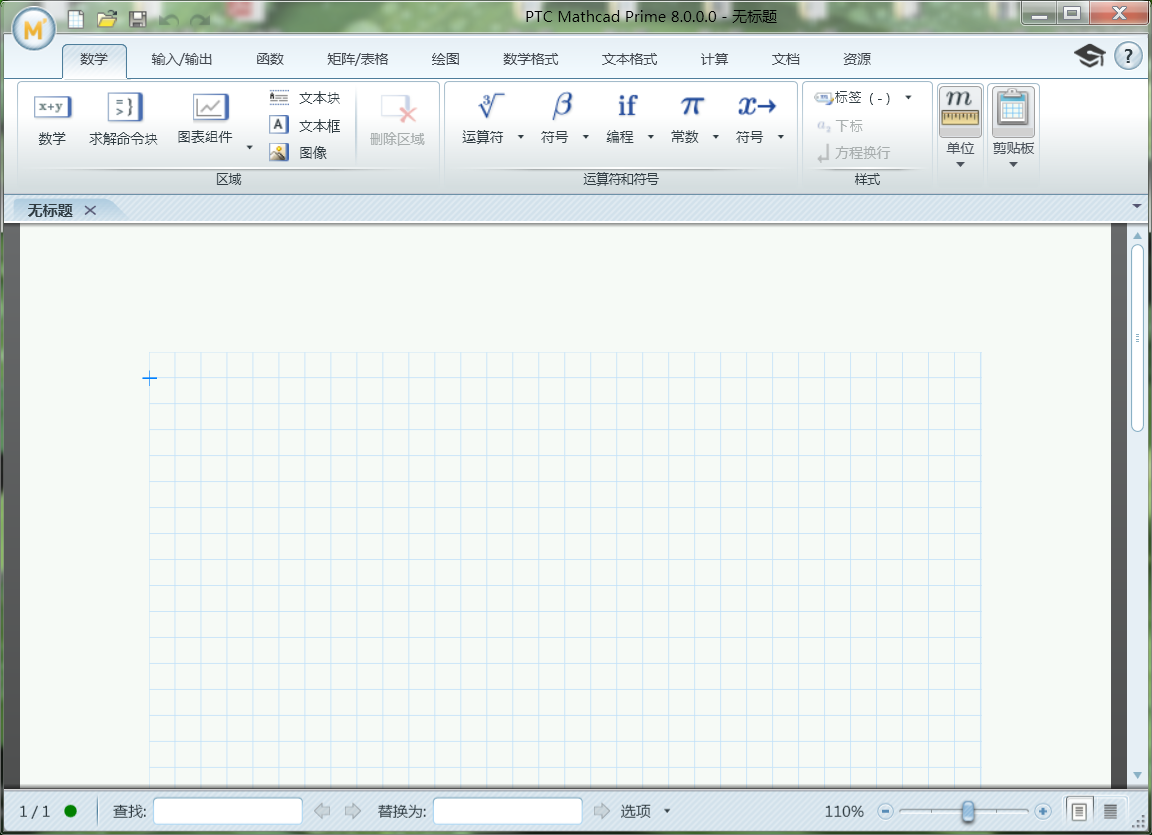

   安装完成后打开这个软件

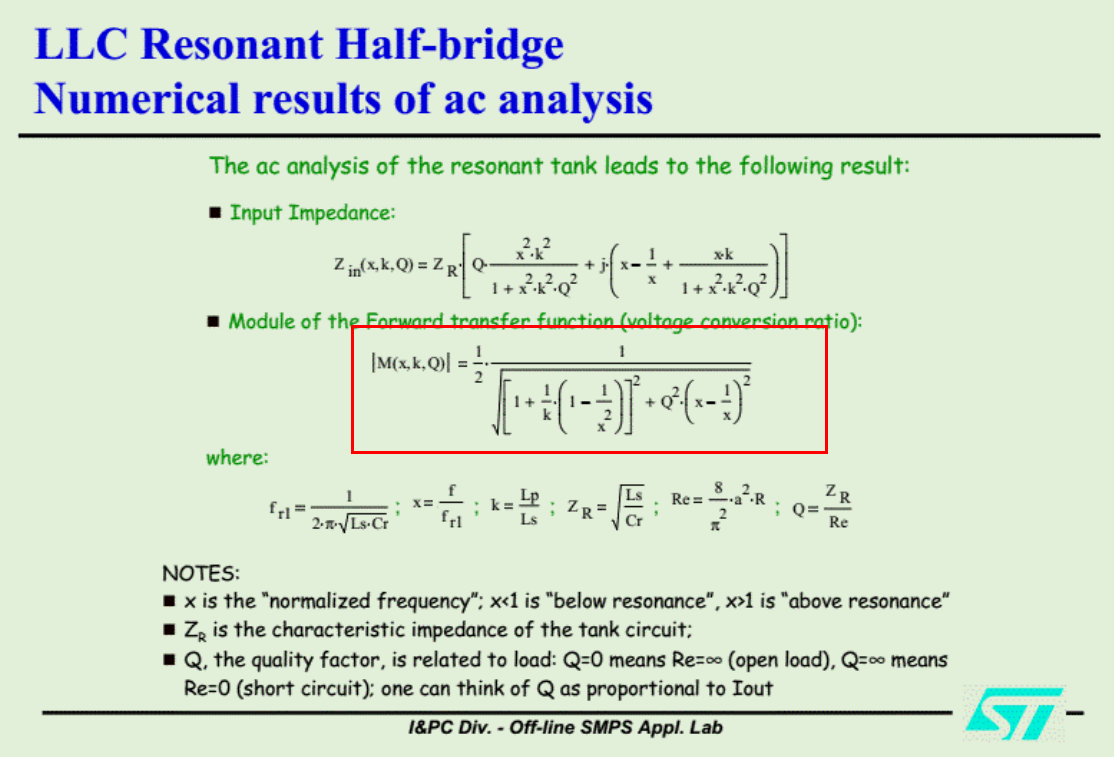

   接下来按照电源资料上的公式在这个软件中输入公式。

   在PTC Mathcad 中输入上面这个公式。

   在这个软件中 "=“号要使用”:="来代替。

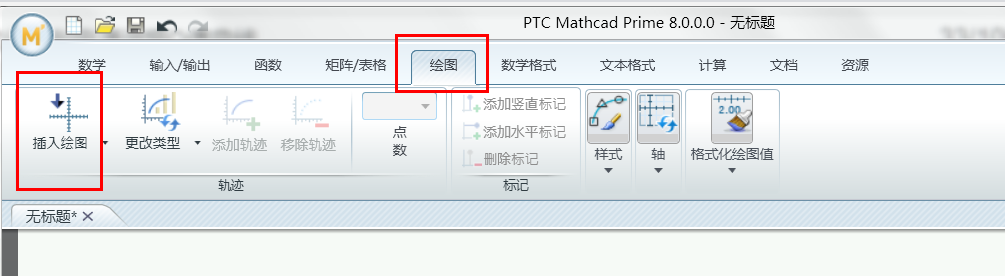

   接下来选择绘图—插入绘图。

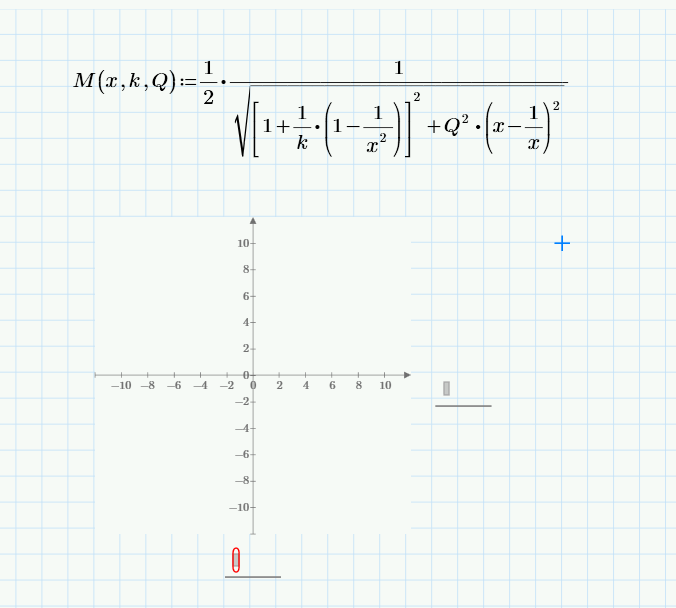

   接下来在红圈位置输入 x

   接下来在Ｘ轴位置输入Ｍ（x,1,0.1）

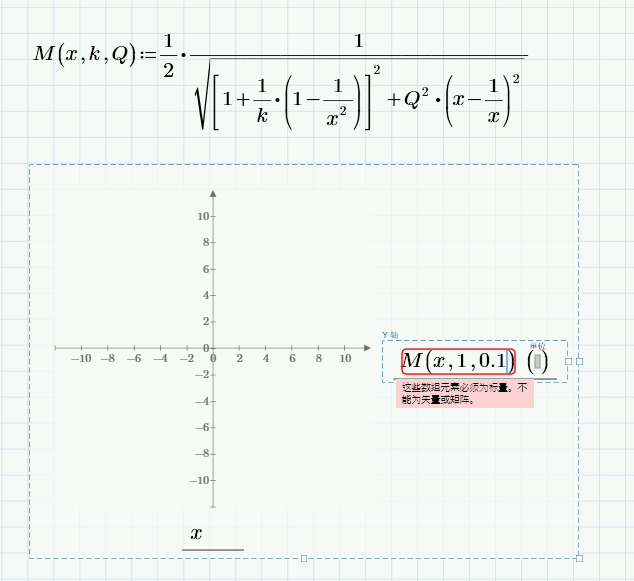

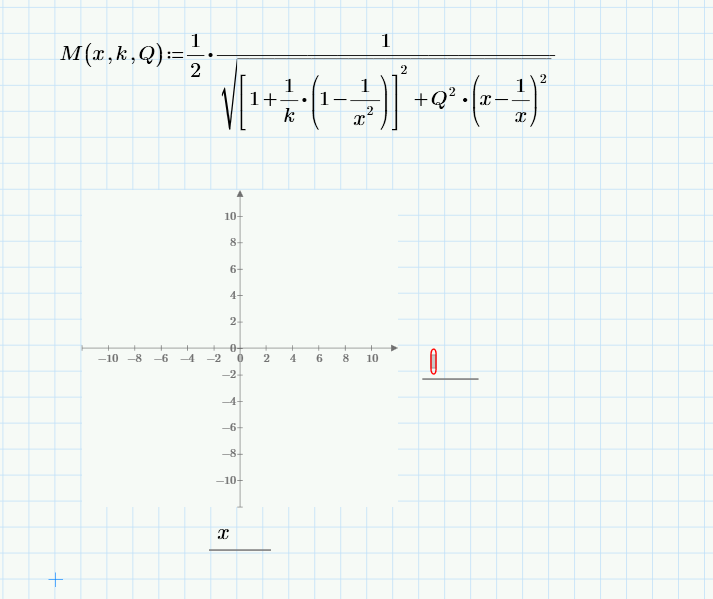

   正常情况下就会绘制出一条曲线，但是此时出现了一个红色警告，这个错误研究了好几天才搞清楚，原来在这个软件中 “[ ]” 中括号一般是用来进行矩阵计算的，在常规的公式中不能使用中括号。

   这里将公式中的中括号修改为小括号。

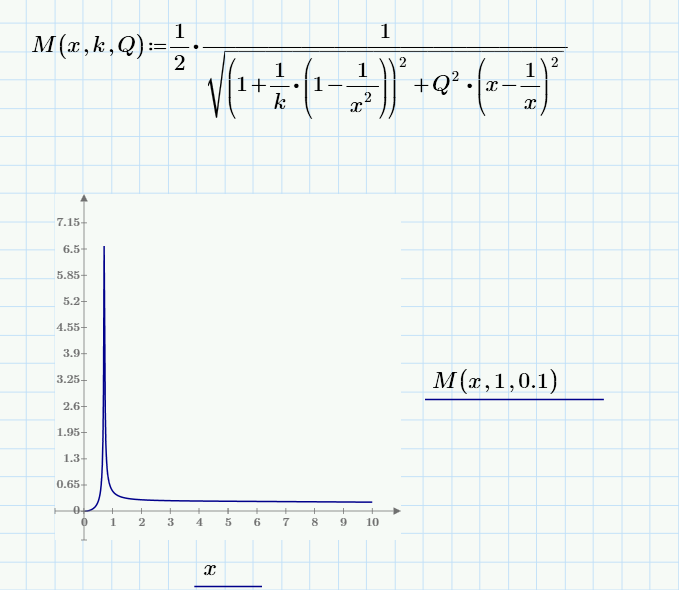

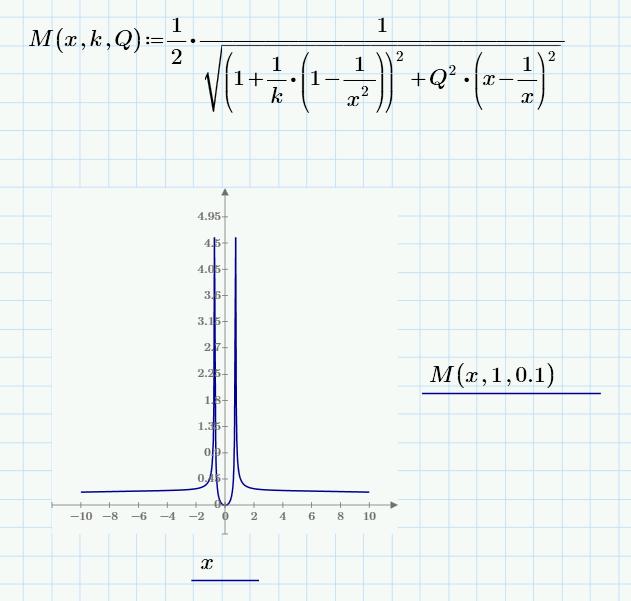

   将中括号改为小括号之后，曲线图中的曲线就自动画出来了。但是这个曲线好像和文档中的曲线不太一样。

   通过观察发现，文档中的曲线坐标值都是从0开始的，没有负值。这就需要将软件中绘制的曲线坐标值修改一下。

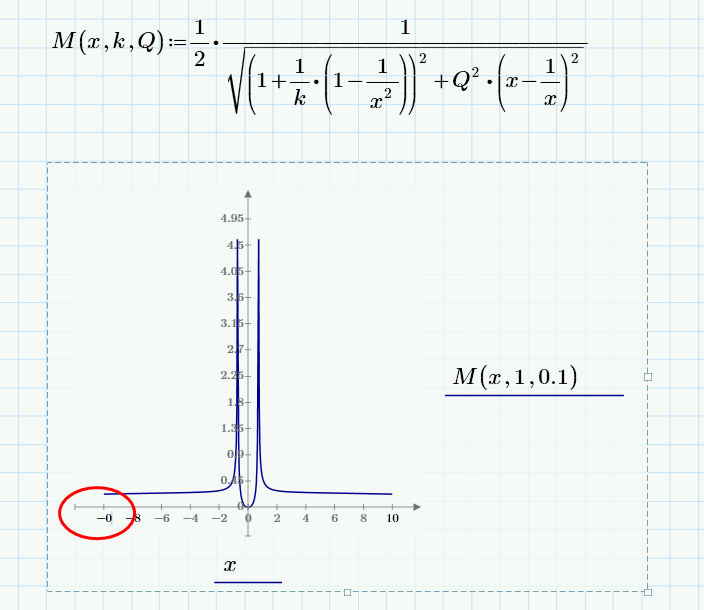

   直接双击曲线中X轴上的-10，将它改为0。

   修改完之后，直接按回车键，这时曲线图形就会重新绘制。

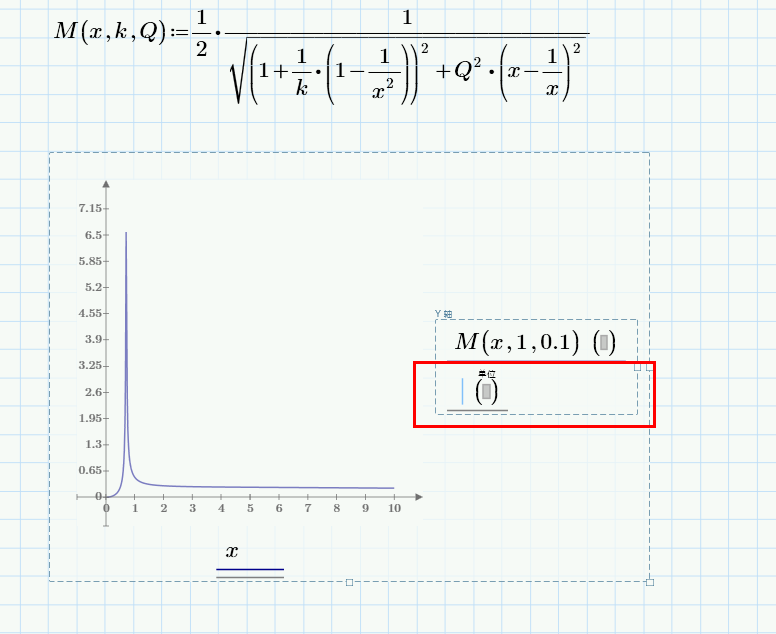

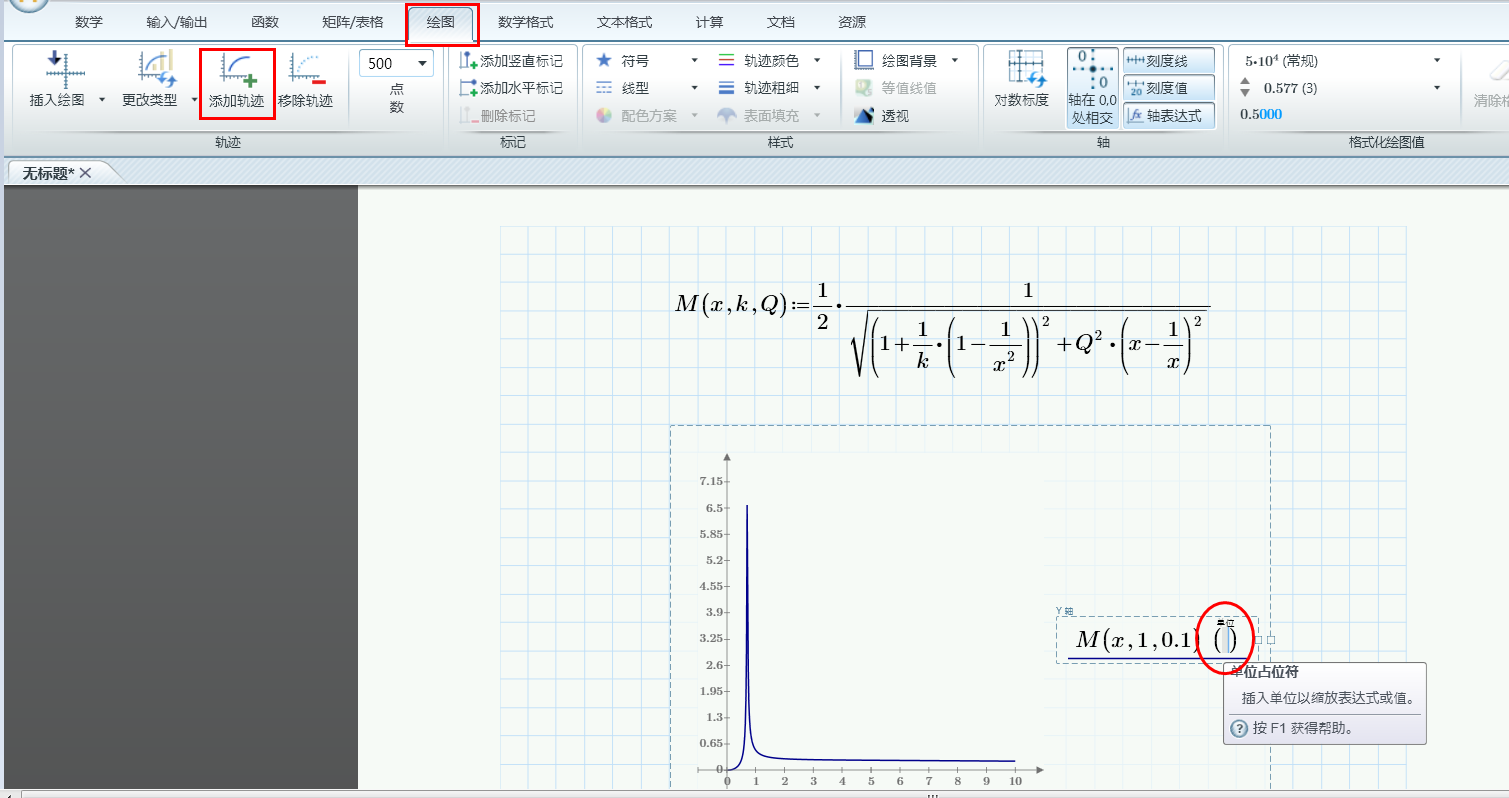

   在文档的曲线图中，绘制了多条曲线，而当前值绘制了一条曲线，还需要增加机体曲线。将鼠标光标停留在 右边Y左边 M(x,1,0.1)处。在工具栏中选择 绘图 — 添加轨迹

  在光标闪烁的位置处输入 M(x,1,0.5)

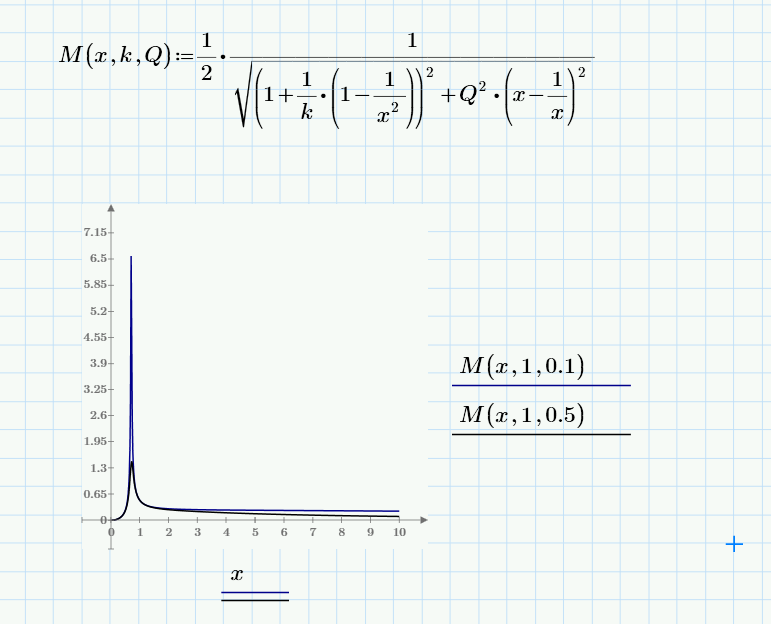

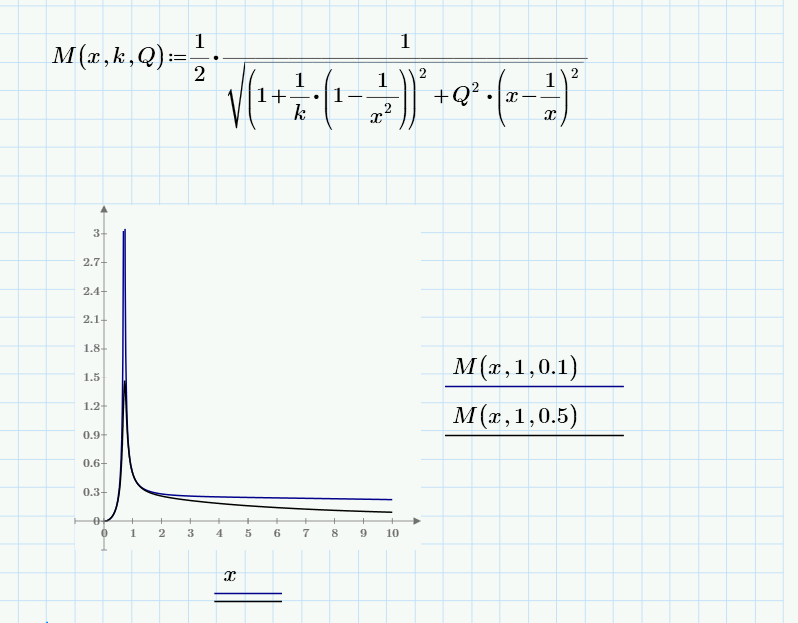

  这时就会出现一条新的曲线。

  为了和资料上的曲线作对比，将曲线参数设置和资料上一模一样。

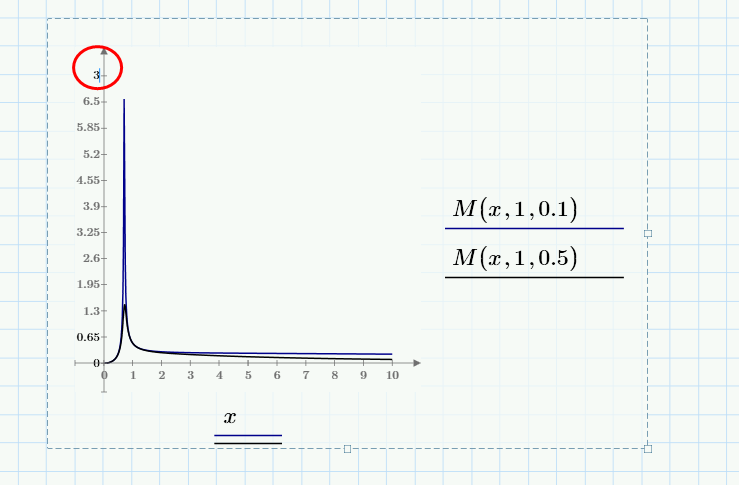

  Y坐标的最大值为3，Q值分别为0,0.19,0.38,0.76,10。先将Y坐标最大值设置为3，双击Ｙ坐标上当前最大值7.15直接修改为3

  修改完成之后按回车键

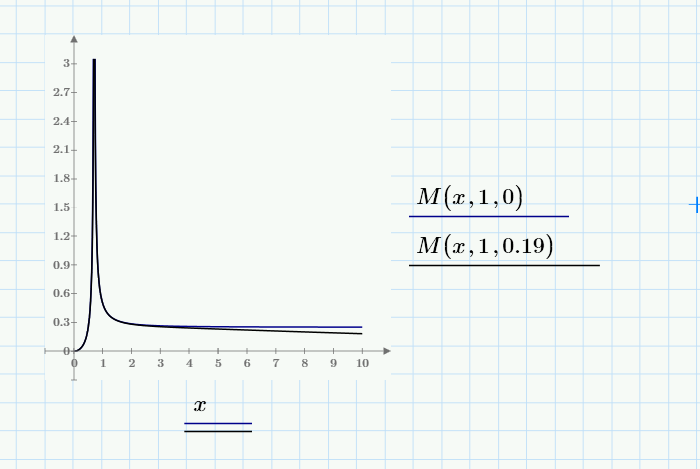

  接下来将这两天曲线的Q值分别修改为0和0.19

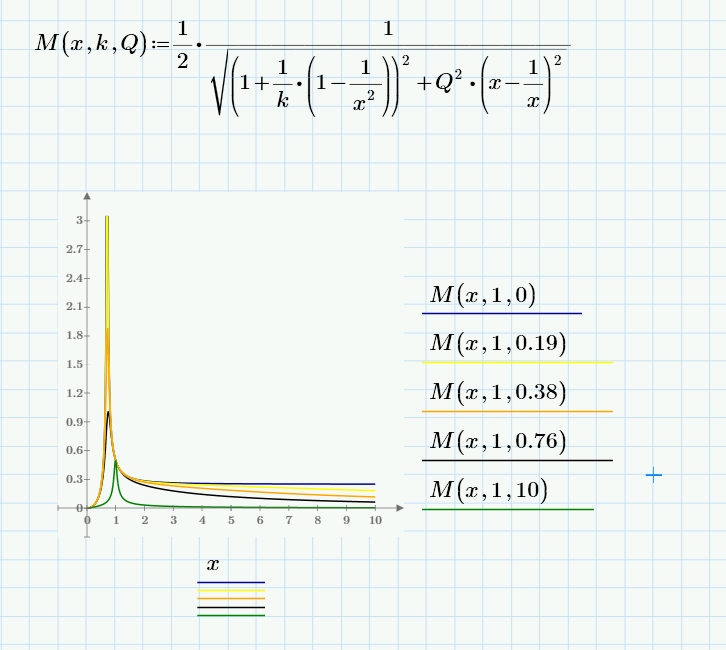

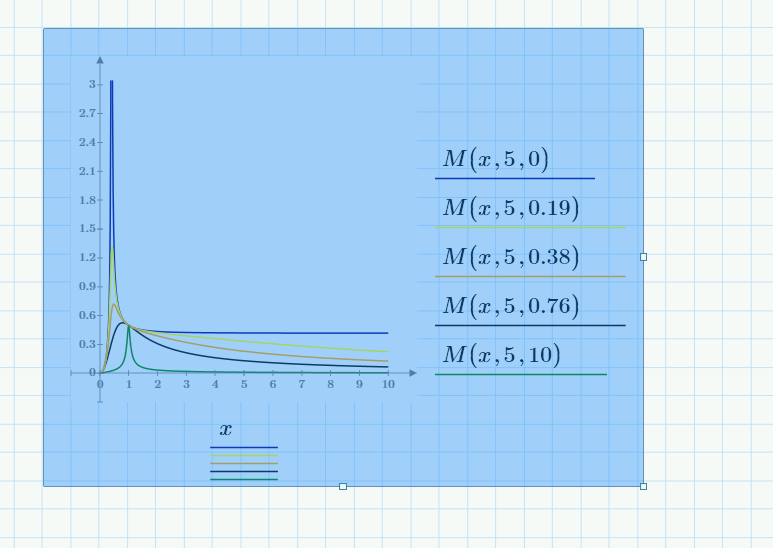

  下面通过增加轨迹的方式，在增加其他几条曲线。

  这时生成的曲线好像和文档中的还有一点差距。

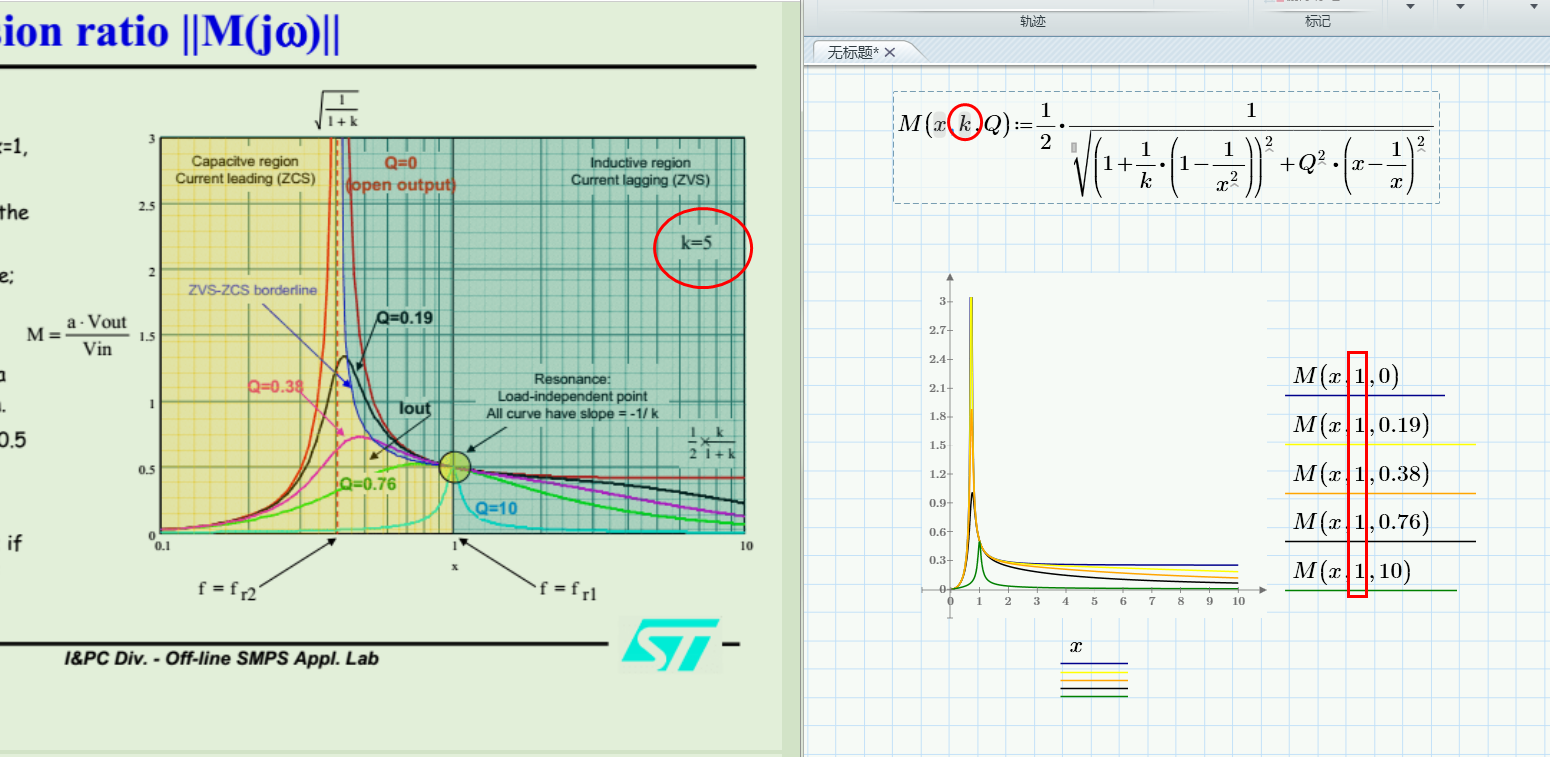

  通过对比发现文档中的K值设置的是,5，而在自己画的曲线中K值是1，将曲线中的K值修改为5.

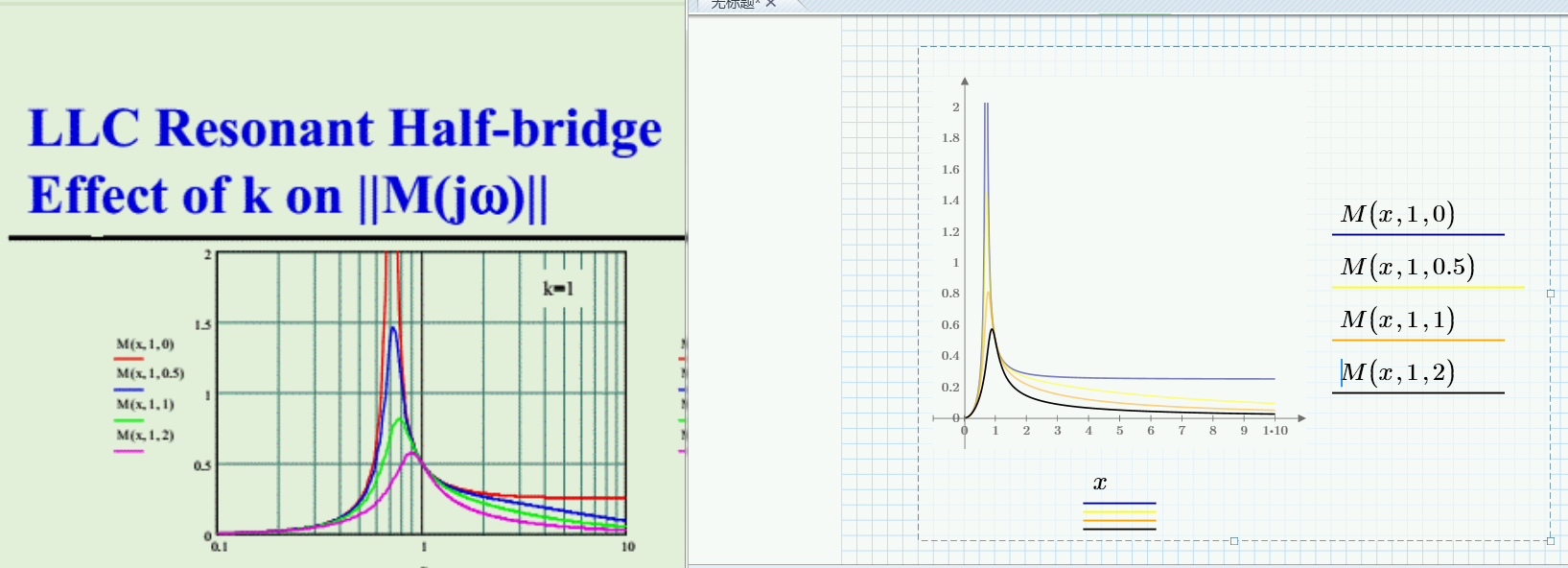

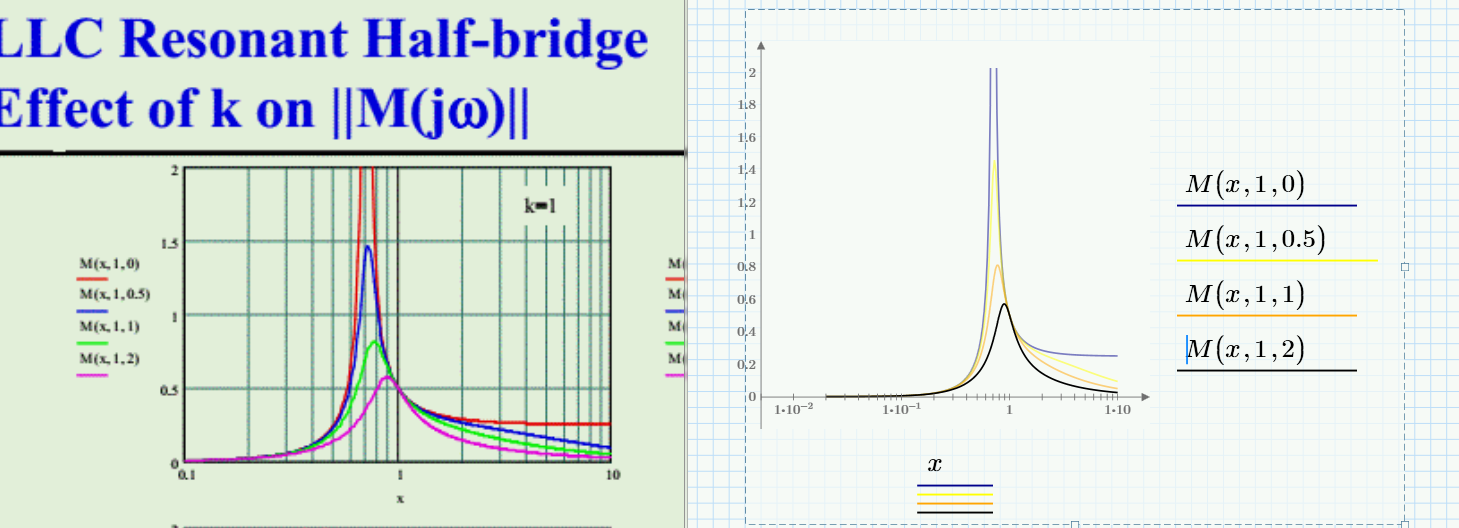

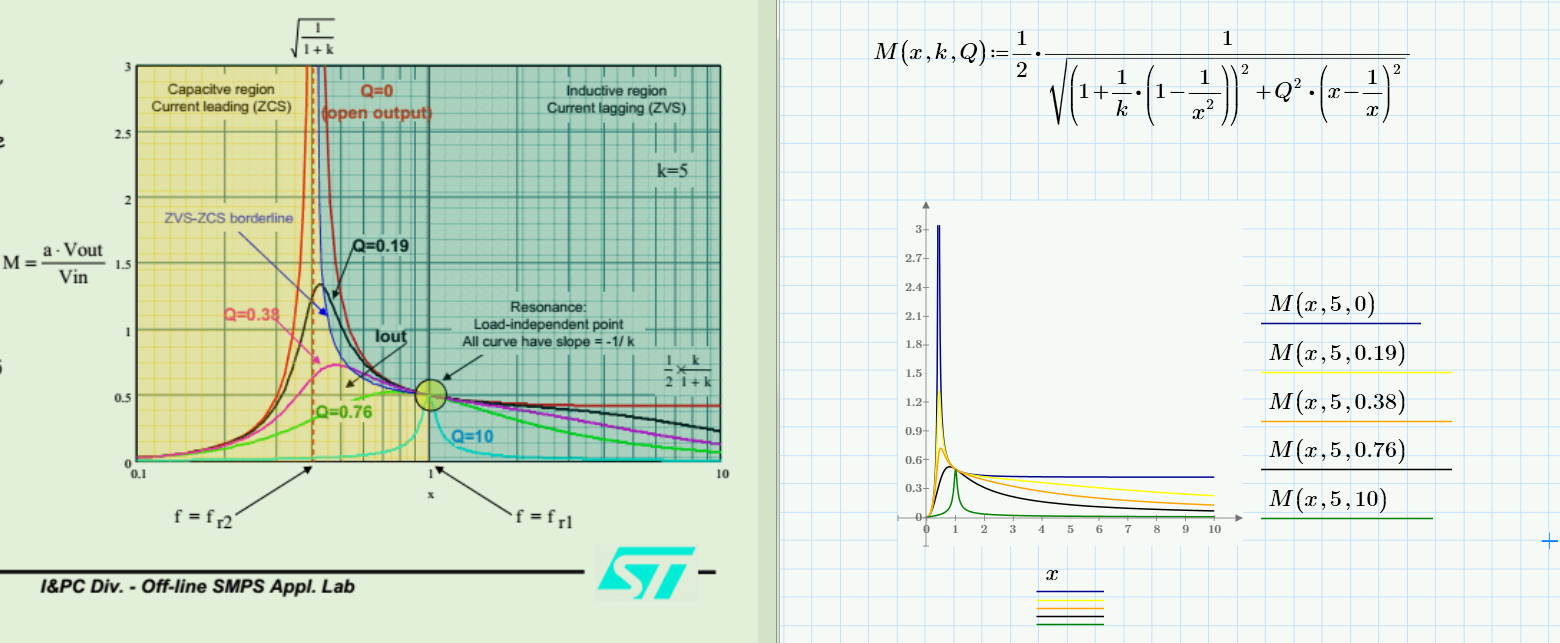

  将K值改为5之后生成的曲线和文档中的曲线基本一样了。为了对比的更清晰，再找几张文档中的图形进行对比。

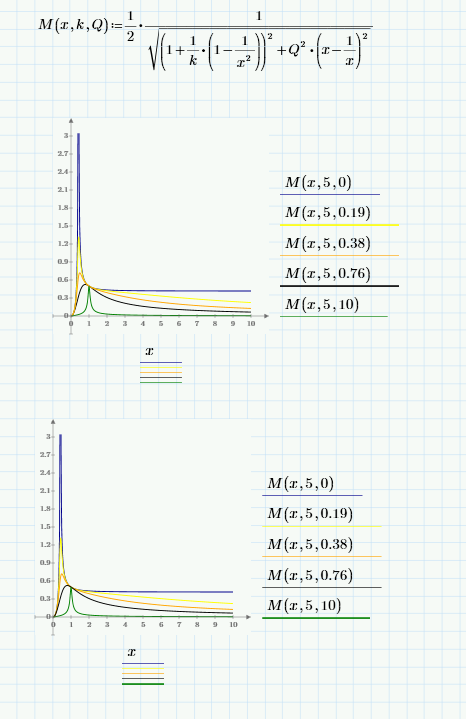

  将软件中生成的曲线复制一份，按照文档中的这个参数修改。

  选择整个曲线，按键盘上的ctrl+c进行复制，然后按ctrl+v 粘贴。

  修改下面这个曲线图形的左边范围和K值，Q值。

  此时自己生成的图形和文档中的比较相似，但是还不是完全一样。主要是X轴大小感觉还不太一样，仔细观察后发现，文档中X 轴坐标使用的是对数坐标。

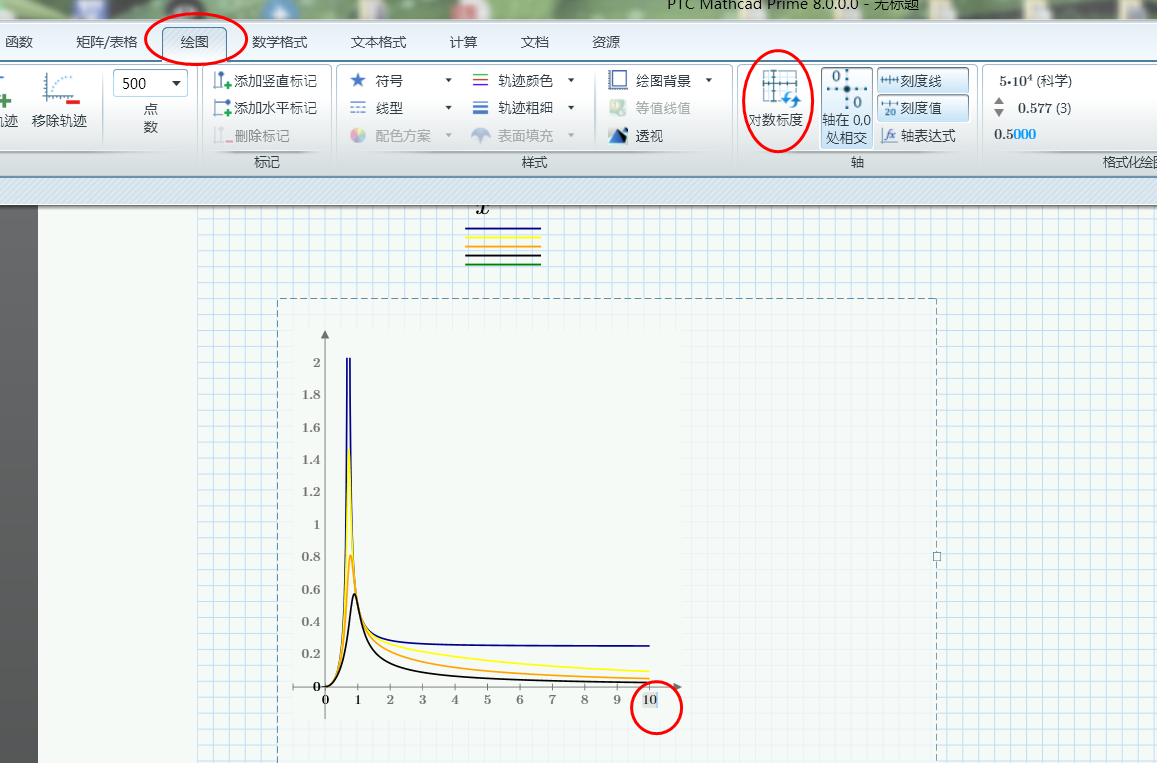

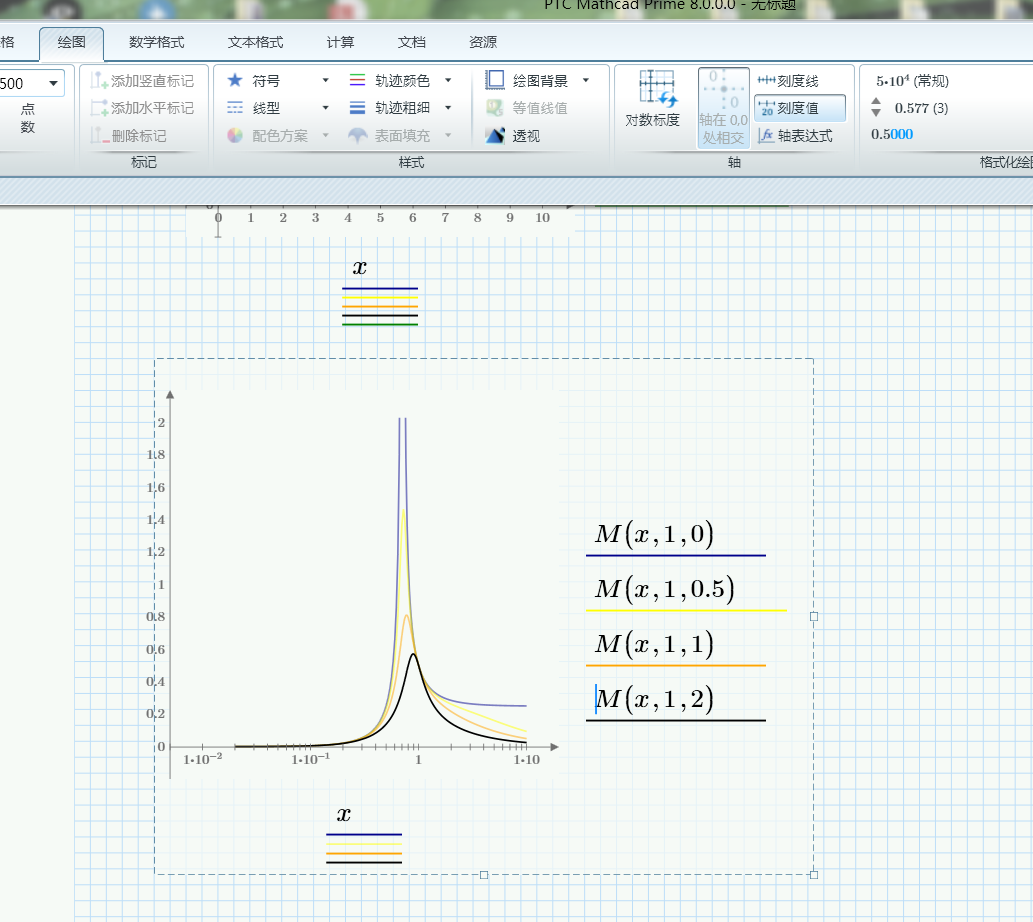

  下面将自己生成的曲线图X坐标也修改为对数坐标。双击选中X轴上最大值10，然后单击绘图工具栏中的对数标度。

  此时X轴就变成的对数坐标。

  这下和文档中的图形基本一样了。

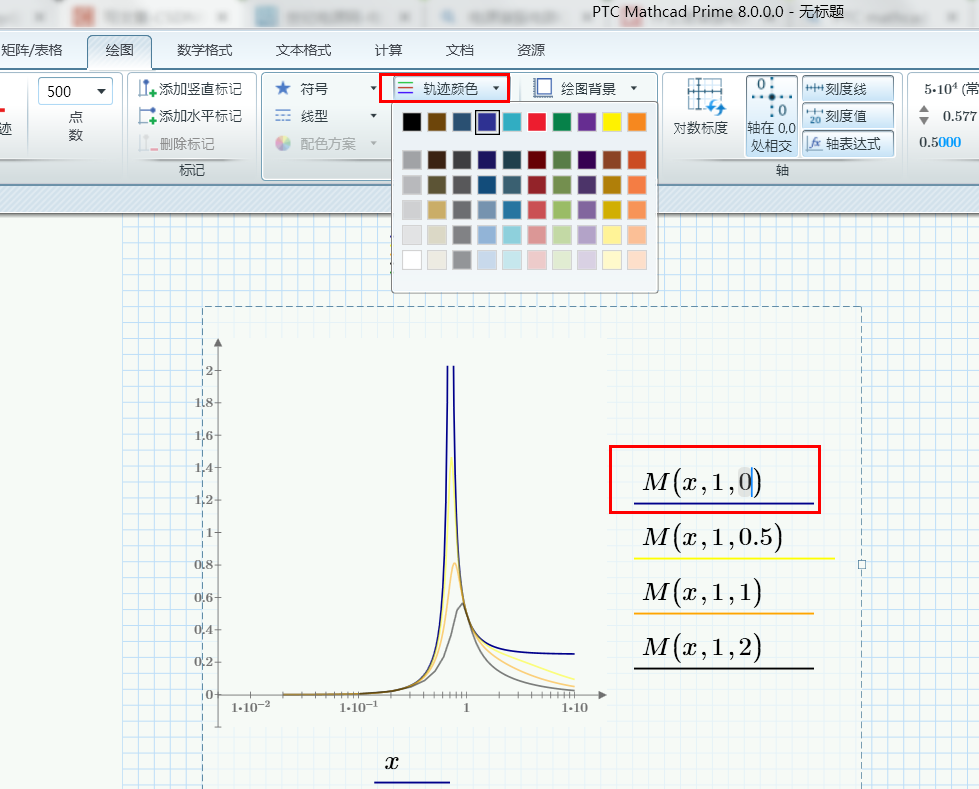

  也可以将曲线的颜色修改的和文档中一样。要修改第一条曲线的颜色，将鼠标放在第一条曲线的Y轴表达式上，然后在工具栏中选择轨迹颜色，然后选择自己想要的颜色。

  将四条曲线颜色依次修改为红、蓝、绿、紫四种颜色。

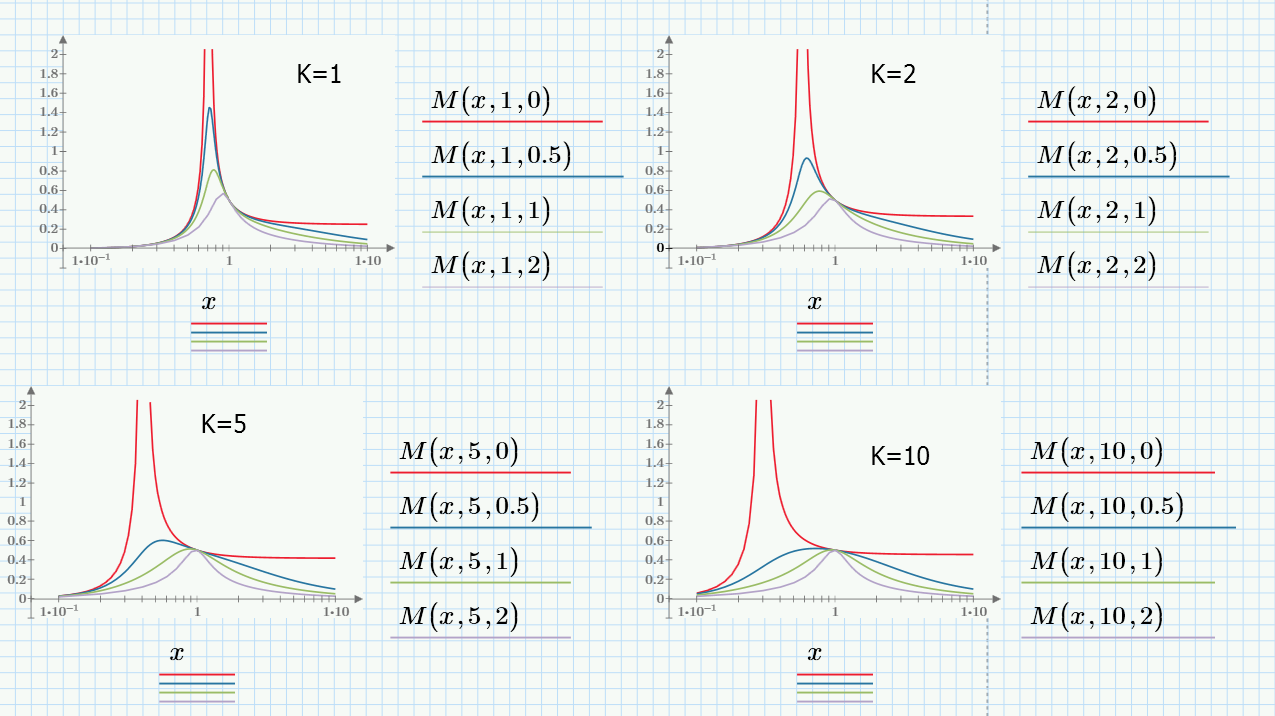

  文档中曲线背景是网格状的，但是在PTC Mathcad这个软件中暂时没有找到显示背景网格的这个功能。所以除了曲线背景以外，其他的基本和文档一模一样了。 按照同样的方式再次生成其他三组曲线。

  这样通过PTC Mathcad Prime 这个软件的函数和绘图功能，就可自己生成各种函数的曲线了。同样用这个软件生成数学中各种函数的曲线也是非常方便的。

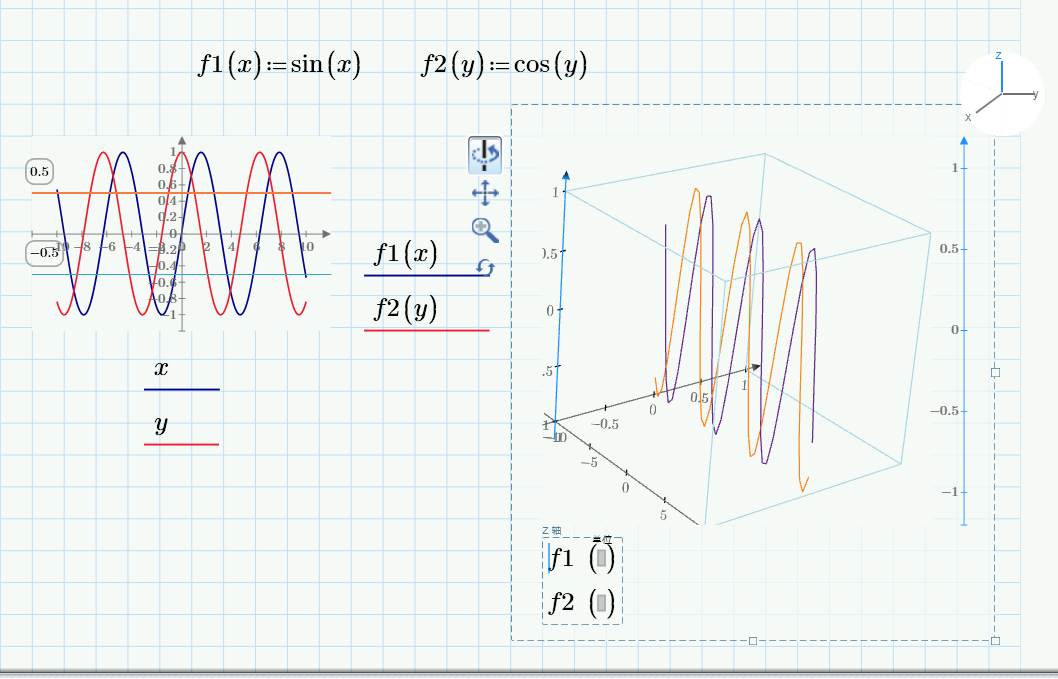

  这个软件不仅可以生成平面曲线，也可以生成3D曲线。这样在以后的工作和学习就就可以通过这个软件的绘图功能，帮我们更好的理解各种公式了。
