振动分析-53-图文解释之设备振动故障诊断的思路和方法

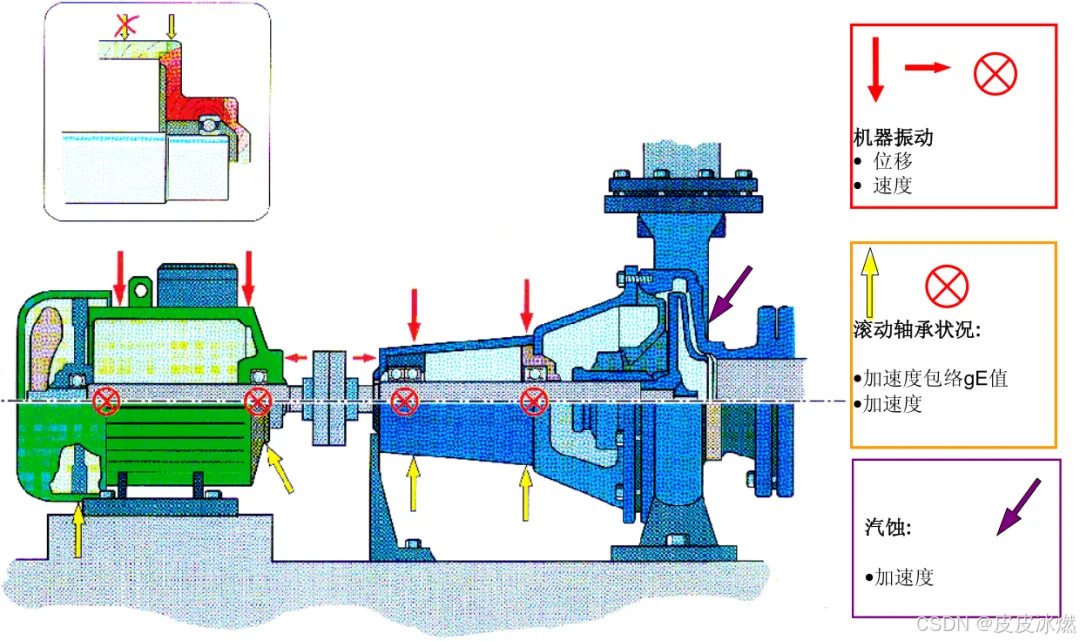

1 测量位置及参数

加速度包络gE值是振动分析中的一个专业术语，主要用于机械状态监测和故障诊断，特别是对于滚动轴承的早期损伤检测。它是一个经过特殊处理的振动信号指标，用来表示振幅的一个加速度量。

具体来说，加速度包络技术通过频谱过滤将大能量波形去除，以凸显出高频段的小能量成分，这些成分通常与轴承内部滚珠和滚道之间的冲击有关。通过对这些高频成分进行解调和分析，可以得到加速度包络(gE)值，这有助于识别轴承等旋转部件的早期失效迹象。

g通常指的是重力加速度单位(gravity)，而E则表示这是经过包络解调后的值(Envelope)。

2 故障及其对应频谱

2.1 不平衡

在振动分析中，机械不平衡是旋转机械中最常见的故障之一。
它指的是旋转部件的质量分布不均匀，导致旋转时产生离心力，从而引发振动。
这种不平衡可以由制造误差、磨损、腐蚀、沉积物或零件损坏等原因造成。

1.2.1 不平衡的特点

(1)主要振动频率：不平衡产生的振动主要出现在旋转
