牛顿-拉夫逊迭代法求解非线性优化问题

在《视觉slam十四讲》中提到的非线性优化问题，之前相关知识比较匮乏，在此记录一下。书中提到了高斯-牛顿法、马夸尔特-列文伯格法。这些非线性优化方法都是建立在牛顿法基础上的一个方法。牛顿法可以求方程的根以及求目标函数的极小值（优化问题）。

引1：牛顿法迭代求解方程

• 首先我们引入牛顿法：
• 例： 迭代法求函数

$$y=3^x-2$$
的根：

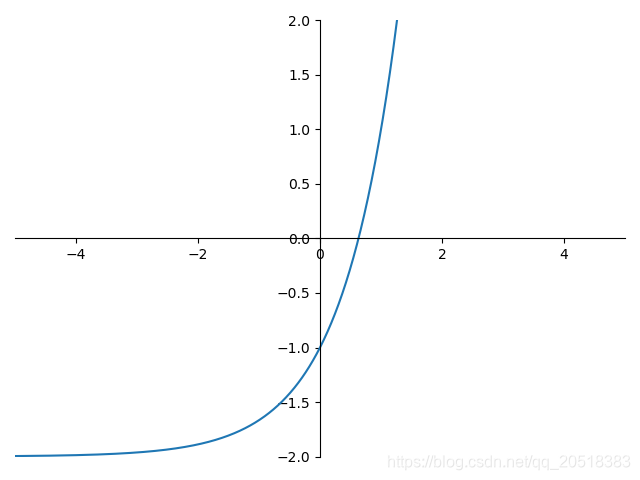

为了对比效果，先来画一下函数的图像。函数图像是这样的：

• 牛顿法的基本思路是：
• 首先给定一个初值x0,然后在该处对函数进行一阶泰勒展开，用一阶泰勒展开式去拟合，即：

$$f(x)\approx f(x_0)+(x-x_0)f^{{}^{\prime }}(x_0)$$
令：
$$f(x)=0$$
即：
$$f(x_0)+(x-x_0)f^{{}^{\prime }}(x_0)=0$$

• 其中只有未知数x的一次项和0次项，是y=kx+b形式的方程，在几何上的表现为过x0点，函数的切线的方程。所以可以认为是用x0点处的切线方程拟合了非线性函数。将上述线性方程求解，得到：

$$x=x_0-\frac{f(x_0)}{f^{{}^{\prime }}(x_0)}$$

• 新得到的x要比x0更加接近方程的根，因此作为新的初值重复以上步骤n次，直到：$$f(x_n)<\epsilon$$这个值为容限误差（精度），就可以认为xn为该方程的解。

• 在几何上的理解可能比较直观，过程为：
  1.过一点做切线
  2.根据切线找到与x轴的交点
  3.交点作为新的x0，找到该处的y0值，再在该点处做切线

• python代码：

import matplotlib.pyplot as plt
import numpy as np
x=np.linspace(-5,5,1000)
y=[pow(3,i)-2 for i in x]

ax = plt.gca()  # get current axis 获得坐标轴对象
ax.spines['right'].set_color('none')  # 将右边 边沿线颜色设置为空 其实就相当于抹掉这条边
ax.spines['top'].set_color('none')
ax.xaxis.set_ticks_position('bottom')
ax.yaxis.set_ticks_position('left')
# 设置中心的为（0，0）的坐标轴
ax.spines['bottom'].set_position(('data', 0))  # 指定 data 设置的bottom(也就是指定的x轴)绑定到y轴的0这个点上
ax.spines['left'].set_position(('data', 0))
# plt.xticks(rotation=45)#x轴数值倾斜45度显示
plt.xlim(0, 4) #x轴数值设置
plt.ylim(0, 30)
#选初值x0=3
x0=3
#误差为0.01
ep=0.01
x0_list = []
fx0_list = []

for i in range(50):
    y0 = pow(3, x0)-2
    f_p = pow(3, x0)*np.log(3)
    x_solve = x0-y0/f_p
    plt.annotate('n='+str(i), xy=(x0+0.05, y0+0.05))
    #切点（x0,y0）
    x0_list.append(x0)
    fx0_list.append(y0)
    # 切线方程的解的点
    x0_list.append(x_solve)
    fx0_list.append(0)
    x0=x_solve

    plt.plot([x_solve, x_solve],[-10,15],color='blue',linestyle='--',linewidth=0.8)
    plt.plot(x0_list, fx0_list,'o')#画出（x0，f(x0),与解出来的(x,0)）
    plt.plot(x0_list, fx0_list)#画切线（x0，f(x0),与解出来的(x,0)）
    x0_list.clear()
    fx0_list.clear()
    print("第"+str(i)+"次迭代"+"f(x)="+str(y0)+"当前解为x="+str(x_solve))

    if(y0<ep and f_p>-ep):
        break
plt.plot(x,y,linewidth=1,color='black')
plt.show()

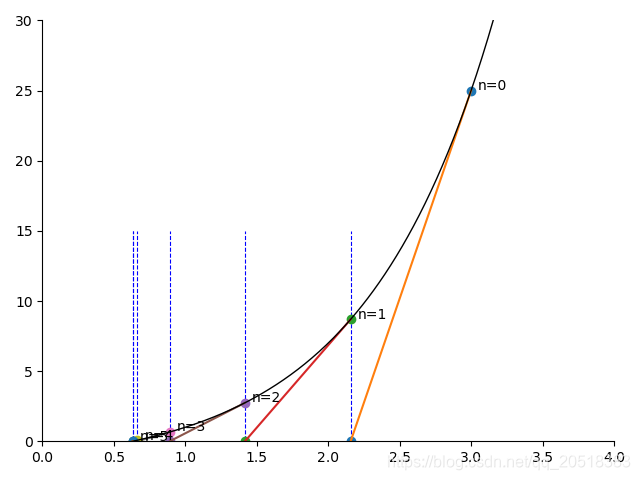

执行结果：

第0次迭代f(x)=25当前解为x=2.157185901271447
第1次迭代f(x)=8.696439617615772当前解为x=1.4171414794893509
第2次迭代f(x)=2.7440397665231444当前解为x=0.890642386345392
第3次迭代f(x)=0.6603845245503774当前解为x=0.6646946358018277
第4次迭代f(x)=0.07558220511108127当前解为x=0.6315483273792328
第5次迭代f(x)=0.001359607497144033当前解为x=0.6309299637068171
可见，当初值为3,时，算法迭代6次，算法就求出了方程的零点，x=0.6309

引2：牛顿法求解优化问题

• 牛顿法同样可以用来求解优化问题，优化问题的任务是寻找目标函数的极值点。寻找极值点的方法就是求解一阶导数的极值点，即：

$$f^{{}^{\prime }}(x)=0$$

• 因此，我们只需要求导函数方程的零点，即为优化问题的解。
• 类似地，我们将原函数在x0处进行泰勒展开，因为是求导函数（一阶）的零点，所以需要二阶泰勒展开：
  $$f(x+\Delta x)=f(x)+f^{\prime }(x)\Delta x+\frac{1}{2}{f}^{\prime \prime }(x)\Delta x^2$$
  当
  $$\Delta x\to 0$$
  时：
  $$f^{\prime \prime }(x)\Delta x+f^{\prime }(x)=0$$
  可以求出迭代的增量为：
  $$\Delta x=-\frac{f^{\prime }(x)}{f^{\prime \prime }(x)}$$

牛顿法解多元函数最小二乘优化问题

在实际问题中，我们经常接触到的方程形式大多为多元方程。在一元函数中，函数的映射为：
$$f(x)\to R$$
而在多元函数中，映射为：
$$f(\overrightarrow{x})\to R^n$$

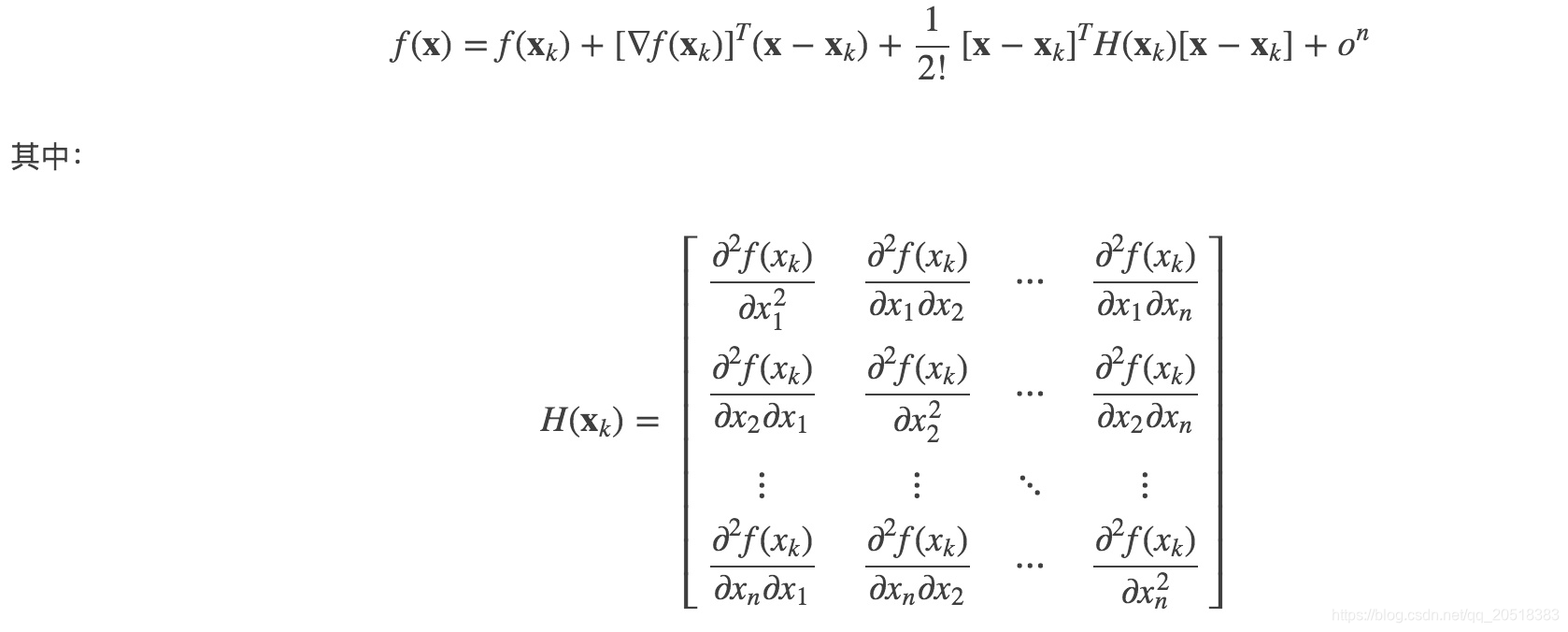

多元函数的二阶泰勒展开形式为：

多元函数的一阶导数为雅克比矩阵J，二阶导数为海森矩阵H。
当雅克比矩阵为0时，得到的迭代关系式为：
$$x_k=x_{k-1}-H(x_{k-1}{)}^{-1}▽f(x_{k-1})$$
这样就把一维的情形映射到高维空间中了。
matlab代码有空再补全吧~
