cache三种映射方式

主存与cache的地址映射方式有全相联方式、直接方式和组相联方式三种。

• 直接映射(directmapping)
  将一个主存块存储到唯一的一个Cache行。

• 全相联映射(fullyassociative mapping)
  可以将一个主存块存储到任意一个Cache行。

• 组相联映射(setassociative mapping)
  可以将一个主存块存储到唯一的一个Cache组中任意一个行。

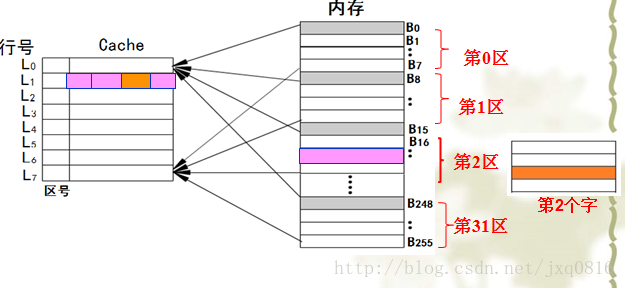

1、 直接映射

多对一的映射关系，但一个主存块只能拷贝到cache的一个特定行位置上去。

cache的行号i和主存的块号j有如下函数关系：i=j mod m（m为cache中的总行数）

优点：硬件简单，容易实现

缺点：命中率低， Cache的存储空间利用率低

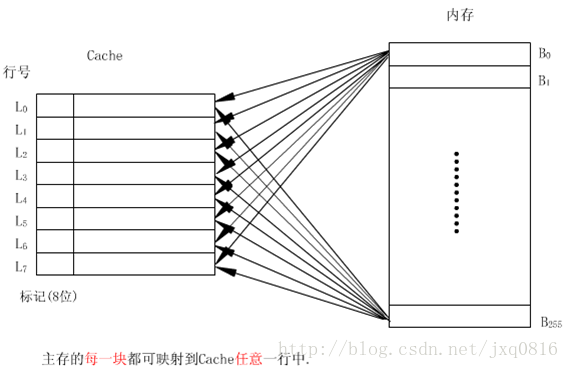

2、 全相联映射

主存的一个块直接拷贝到cache中的任意一行上

优点：命中率较高，Cache的存储空间利用率高

缺点：线路复杂，成本高，速度低

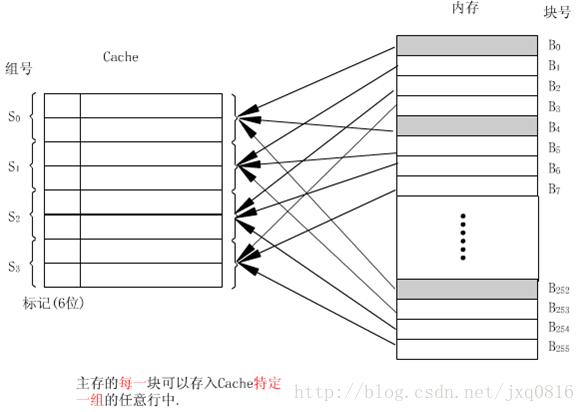

3、组相联映射

将cache分成u组，每组v行，主存块存放到哪个组是固定的，至于存到该组哪一行是灵活的，即有如下函数关系：
cache总行数m＝u×v
组号q＝j mod u

组间采用直接映射，组内为全相联

硬件较简单，速度较快，命中率较高
