【80211-2022】【学习记录】【第九章】管理帧 Beacon

一、Beacon frame format

        信标帧的帧体信息如表9-32所示。

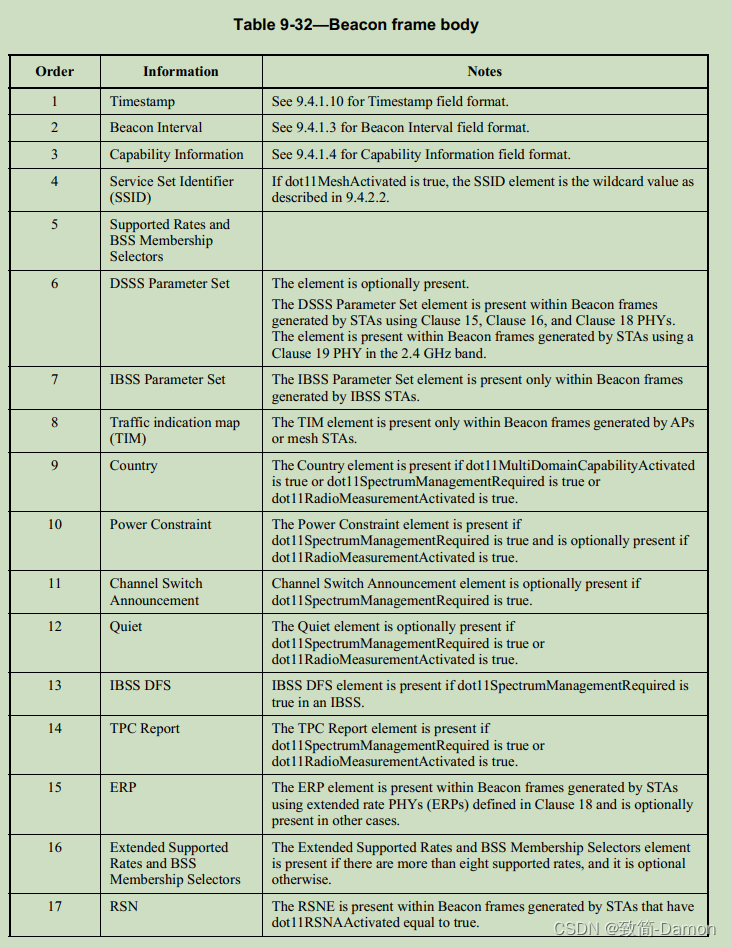

Table 9-32 Beacon frame body

序号	信息	说明	备注
1	Timestamp	时间戳字段格式见9.4.1.10	后续详细学习
2	Beacon Interval	“信标间隔”字段格式请参见9.4.1.3	后续详细学习
3	Capability Information	Capability Information字段格式请参见9.4.1.4。	后续详细学习
4	Service Set Identifier(SSID)	如果dot11MeshActivated为true，则SSID元素为9.4.2.2中描述的通配符值。	后续详细学习
5	Supported Rates and BSS Membership Selectors		后续详细学习
6	DSSS Parameter Set	元素是可选的。 DSSS参数集元素在由STAs使用第15章，第16章和第18章物理生成的信标帧内。	后续详细学习
7	IBSS Parameter Set	IBSS参数集元素只出现在由IBSS STAs生成的信标帧中	后续详细学习
8	Traffic indication map(TIM)	TIM元素仅在APs或mesh STAs生成的信标帧中出现。	后续详细学习
9	Country	如果dot11MultiDomainCapabilityActivated为true或dot11SpectrumManagementRequired为true或dot11radiommeasurementactivated为true，则国家元素存在。	后续详细学习
10	Power Constraint	如果dot11SpectrumManagementRequired为true，则功率约束元素存在，如果dot11radiommeasurementactivated为true，则可选存在。	后续详细学习
11	Channel Switch Announcement	如果dot11SpectrumManagementRequired为true，则Channel Switch Announcement元素是可选的。	后续详细学习
12	Quiet	如果dot11SpectrumManagementRequired为true或dot11radiommeasurementactivated为true，则Quiet元素是可选的。	后续详细学习
13	IBSS DFS	如果dot11SpectrumManagementRequired在IBSS中为真，则存在IBSS DFS元素。	后续详细学习
14	TPC Report	如果dot11SpectrumManagementRequired为true或dot11radiommeasurementactivated为true，则TPC报告元素存在。	后续详细学习
15	ERP	ERP元素存在于STAs使用第18章中定义的扩展速率物理(ERPs)生成的信标帧中，并可用于其他情况。	后续详细学习
16	Extended Supported Rates and BSS Membership Selectors	如果支持的速率超过8个，则存在扩展支持速率和BSS成员选择器元素，否则为可选元素。	后续详细学习
17	RSN	RSNE存在于由dot11RSNAActivated等于true的sta生成的信标帧中。	后续详细学习
18	BSS Load	如果dot11QosOptionImplemented和dot11qbssloadiplemented都为true，则BSSLoad元素存在。	后续详细学习
19	EDCA Parameter Set	如果dot11QosOptionImplemented为true，而dot11MeshActivated为false，并且QoS能力元素不存在，则EDCA参数集元素存在。	后续详细学习
20	Qos Capability	如果dot11qosoptionimplementation为真，dot11MeshActivated为假，且不存在EDCA参数集元素，则存在QoS Capability元素	后续详细学习
21	AP Channel Report	如果dot11RMAPChannelReportActivated为true，则为每个至少有一个通道要报告的操作类提供一个AP通道报告元素	后续详细学习
22	BSS Average Access Delay	如果dot11RMBSSAverageAccessDelayActivated为true，并且AP平均访问延迟字段不等于255(测量不可用)，则BSS平均访问延迟元素存在;否则，如果dot11RMBSSAverageAccessDelayActivated为true，则BSS平均访问延迟元素是可选的。	后续详细学习
23	Antenna	如果dot11RMAntennaInformationActivated为true，且天线ID字段不等于0(未知天线)，则存在天线单元;否则，如果dot11RMAntennaInformationActivated为true，则天线元件可选存在	后续详细学习
24	BSS Available Admission Capcaity	如果dot11RMBSSAvailableAdmissionCapacityActivated为true，则BSS可用准入容量元素存在，但有以下例外:1)当可用准入容量位掩码等于0(可用准入容量列表不包含任何条目)，或2)当BSS Load元素存在，且可用准入容量位掩码表示在可用准入容量列表字段中只有AC_VO	后续详细学习
25	BSS AC Access Delay	如果dot11RMBSSAverageAccessDelayActivated为true，并且元素的至少一个字段不等于255(测量不可用)，则BSS AC访问延迟元素存在;否则，如果dot11RMBSSAverageAccessDelayActivated为true，则可选存在BSS AC访问延迟元素。	后续详细学习
26	Measurement Pilot Transmission	如果dot11RMMeasurementPilotActivated的值在2到7之间，则存在测量导通传输元素。	后续详细学习
27	Multiple BSSID	存在一个或多个多个BSSID元素如果dot11RMMeasurementPilotActivated是2和7和AP之间的价值属于一组多个BSSID(见11.10.14)与两个或两个以上的成员,或者如果dot11MultiBSSIDImplemented是真的,如果dot11InterworkingServiceActivated是真的和AP的一组多个BSSID与两个或两个以上的成员和至少一个dot11GASAdvertisementID存在	后续详细学习
28	RM Enable Capabilities	如果dot11RadioMeasurementActivated为真，则存在RM Enabled Capabilities元素。	后续详细学习
29	Mobility Domain	如果dot11fastbstransitionactivated为真，则存在移动域元素(MDE)。	后续详细学习
30	DSE registered location	如果dot11lcidserrequired为真，则存在DSE注册位置元素	后续详细学习
31	Extended Channel Switch Announcement	如果dot11ExtendedChannelSwitchActivated为true，则扩展通道交换公告元素可选地出现。	后续详细学习

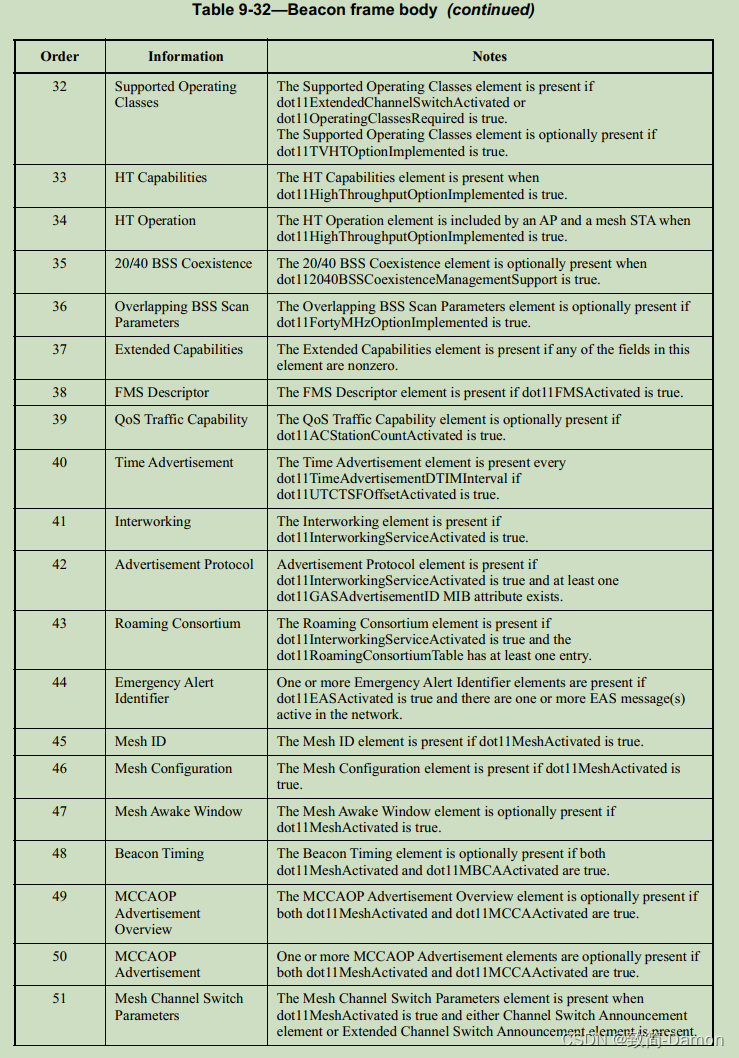

32	Supported Operating Classes	如果dot11ExtendedChannelSwitchActivated或dot11OperatingClassesRequired为true，则表示支持的操作类元素。 如果dot11TVHTOptionImplemented为true，则支持的操作类元素是可选存在的。	后续详细学习
33	HT Capabilites	dot11highthroughputoptionimplementation为true时，HT Capabilities元素就会出现	后续详细学习
34	HT Operation	dot11highthroughputoptionimplementation为true时，AP和mesh STA将包含HT Operation元素	后续详细学习
35	20/40 BSS Coexistence	dot112040BSSCoexistenceManagementSupport为true时，20/40 BSS共存元素可选地出现	后续详细学习
36	Overlapping Bss Scan Parameters	如果dot11FortyMHzOptionImplemented为true，重叠BSS扫描参数元素是可选的	后续详细学习
37	Extended Capabilities	如果此元素中的任何字段为非零，则显示Extended Capabilities元素。	后续详细学习
38	FMS Descriptor	如果dot11FMSActivated为真，则存在FMS描述符元素	后续详细学习
39	Qos Traffic Capability	如果dot11ACStationCountActivated为真，则QoS Traffic Capability元素可选地出现	后续详细学习
40	Time Advertisement	如果dot11UTCTSFOffsetActivated为真，则时间广告元素每dot11TimeAdvertisementDTIMInterval出现一次。	后续详细学习
41	Interworking	如果dot11InterworkingServiceActivated为真，则存在Interworking元素	后续详细学习
42	Advertisement Protocol	如果dot11InterworkingServiceActivated为true且至少存在一个dot11GASAdvertisementID MIB属性，则存在通告协议元素。	后续详细学习
43	Roaming Consortium	如果dot11InterworkingServiceActivated为true，并且dot11RoamingConsortiumTable至少有一个表项，则存在漫游联盟元素。	后续详细学习
44	Emergency Alert Identifier	如果dot11EASActivated为true，并且网络中有一个或多个活动的EAS消息，则存在一个或多个紧急警报标识符元素。	后续详细学习
45	Mesh ID	如果dot11MeshActivated为真，则存在Mesh ID元素。	后续详细学习
46	Mesh Configuration	如果dot11MeshActivated为true，则存在Mesh Configuration元素。	后续详细学习
47	Mesg Awake Window	如果dot11MeshActivated为true, Mesh Awake窗口元素是可选的。	后续详细学习
48	Beacon Timing	如果dot11MeshActivated和dot11MBCAActivated都为真，则信标计时元素可选地出现	后续详细学习
49	MCCAOP Advertisement Overview	如果dot11MeshActivated和dot11MCCAActivated都为真，MCCAOP Advertisement Overview元素可选地出现	后续详细学习
50	MCCAOP Advertisement	如果dot11MeshActivated和dot11MCCAActivated都为真，则一个或多个MCCAOP Advertisement元素可选地出现	后续详细学习
51	Mesh Channel Switch Parameters	当dot11MeshActivated为true并且存在通道交换声明元素或扩展通道交换声明元素时，Mesh Channel Switch Parameters元素出现。	后续详细学习

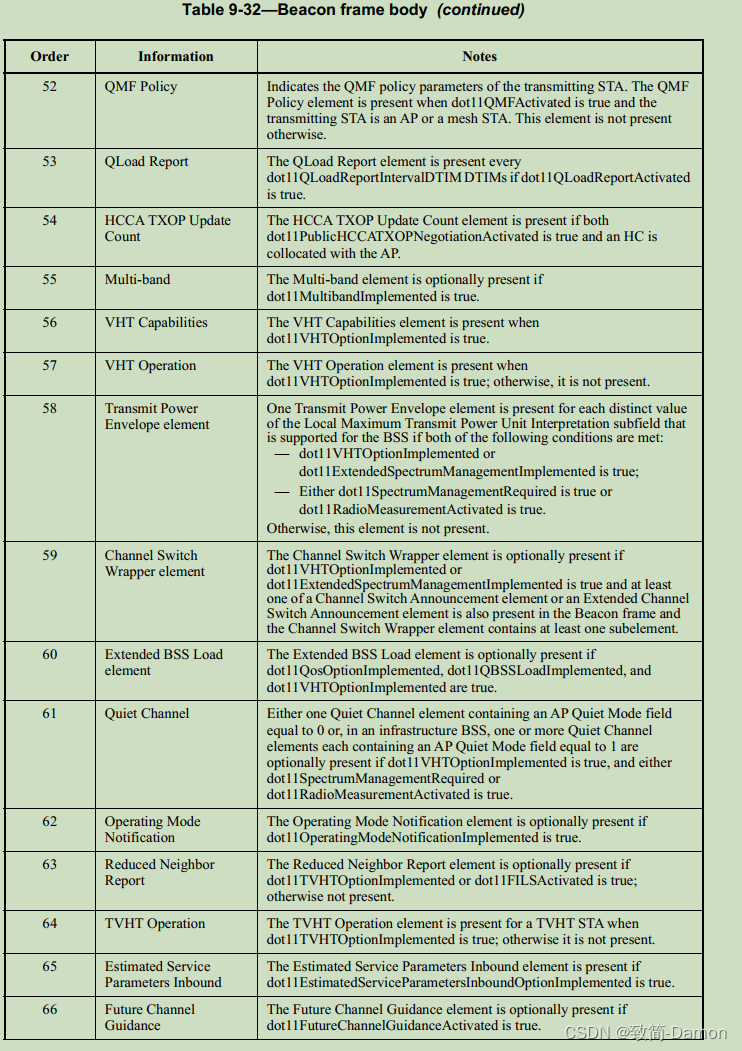

52	QMF Policy	发送STA的QMF策略参数。当dot11QMFActivated为真且传输STA是AP或esh STA时，就出现QMF策略元素。否则该元素不存在。	后续详细学习
53	QLoad Report	如果dot11QLoadReportIntervalDTIM为true，则QLoad报告元素在每个dot11QLoadReportIntervalDTIM中都存在。	后续详细学习
54	HCCA TXOP Update Count	如果dot11PublicHCCATXOPNegotiationActivated为true并且HC与AP共存，则HCCATXOP更新计数元素存在	后续详细学习
55	Multi-band	如果dot11multibanddimented为true，则Multi-band元素可选地出现。	后续详细学习
56	VHT Capabilities	当dot11vhtoptionimplementation为true时，就会出现VHT Capabilities元素。	后续详细学习
57	VHT Operation	当dot11vhtoptionimplementation为true时，出现VHT Operation元素;否则，它不存在。	后续详细学习
58	Transmit Power Envelope element	如果满足以下两个条件，则BSS支持的本地最大发射功率单元解释子场的每个不同值都有一个发射功率包络元素: dot11VHTOptionImplemented或dot11ExtendedSpectrumManagementImplemented为true; dot11SpectrumManagementRequired为true或dot11radiomeasuentactivated为true. 否则，此元素不存在。	后续详细学习
59	Channel Switch Wrapper element	如果dot11VHTOptionImplemented或dot11extendedspectrummanagementimimplemented为true，并且在信标帧中至少存在一个信道交换机公告元素或一个扩展信道交换机公告元素，并且信道交换机包装元素包含至少一个子元素，则信道交换机包装元素可选存在。	后续详细学习
60	Extend BSS Load	如果dot11QosOptionImplemented、dot11qbssloadiimplemented和dot11VHTOptionImplemented为真，则扩展BSSLoad元素可选地出现	后续详细学习
61	Quiet Channel	如果dot11VHTOptionImplemented为true，并且dot11SpectrumManagementRequired或dot11radiommeasurementactivated为true，则可以有一个或多个包含AP Quiet Mode字段等于0的Quiet Channel元素，或者在基础设施BSS中，一个或多个包含AP Quiet Mode字段等于1的Quiet Channel元素。	后续详细学习
62	Operating Mode Notification	如果dot11OperatingModeNotificationImplemented为true，则操作模式通知元素可选地出现	后续详细学习
63	Reduced Neighbor Report	如果dot11TVHTOptionImplemented或dot11FILSActivated为true，则减少邻居报告元素是可选的;否则不存在	后续详细学习
64	TVHT Operation	当dot11tvhtoptionimplementation为true时，TVHT操作元素存在于TVHT STA中;否则它就不存在。	后续详细学习
65	Estimated Service Parameters Inbound	如果dot11estimatedserviceparametersinboundoptionimplementation为真，则存在估计服务参数入站元素。	后续详细学习
66	Future Channel Guidance	如果dot11FutureChannelGuidanceActivated为true，则FutureChannelGuidance元素可选地出现。	后续详细学习

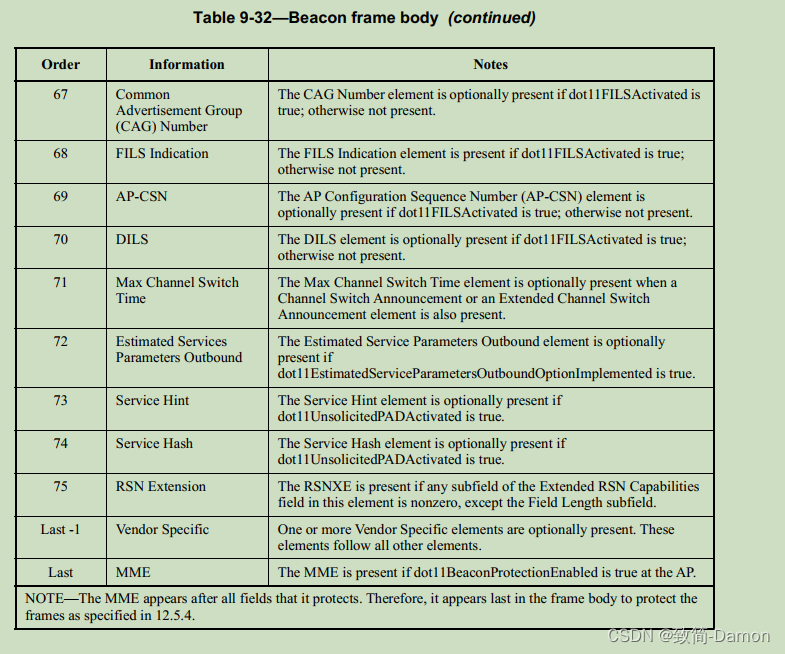

67	Common Advertisement Group(CAG) Number	如果dot11FILSActivated为true, CAG Number元素可选地出现;否则不存在。	后续详细学习
68	FILS Indication	如果dot11FILSActivated为true，则存在FILS指示元素;否则不存在。	后续详细学习
69	AP-CSN	如果dot11FILSActivated为true，则AP配置序列号(AP- csn)元素可选地出现;否则不存在	后续详细学习
70	DILS	如果dot11FILSActivated为true, DILS元素可选地出现;否则不存在。	后续详细学习
71	Max Channel Switch Time	最大通道切换时间元素可选地出现，当频道切换公告或扩展频道切换Announcement元素也存在。	后续详细学习
72	Estimated Service Parameters Outbound	如果dot11estimatedserviceparametersoutboundoptionimplementation为真，则可选地出现估计服务参数出站元素	后续详细学习
73	Service Hint	如果dot11UnsolicitedPADActivated为真，则服务提示元素可选地出现。	后续详细学习
74	Service Hash	如果dot11UnsolicitedPADActivated为真，则服务散列元素可选地出现。	后续详细学习
75	RSN Extension	如果此元素中的Extended RSN Capabilities字段的任何子字段非零，则RSNXE存在，但字段长度子字段除外。	后续详细学习
76	Vendor Specific	一个或多个供应商特定元素可选地出现。这些元素遵循所有其他元素。	后续详细学习
77	MME	如果dot11BeaconProtectionEnabled在AP上为真，则MME存在	后续详细学习
