55℃杯电路

引言

公司新发了一只55℃杯，拿到后感觉功能有点新奇，例如摇晃杯身一分钟可以把温度变成55℃，水温三档指示……
于是开始对原理进行百度和分析，山寨其中的电路部分。

原理篇

有位叫野合菌的同学曾经拆解过，并做过详细的分析，这里只对其做个总结。
1、摇晃杯身降温，只是因为杯身内部有冷水，冷水给加进去的热水降温的（好像明白其中原理后，瞬间觉得好low）。
2、温度三档指示，内部有电池、温度传感器、呼吸灯驱动电路。

内部电路设计

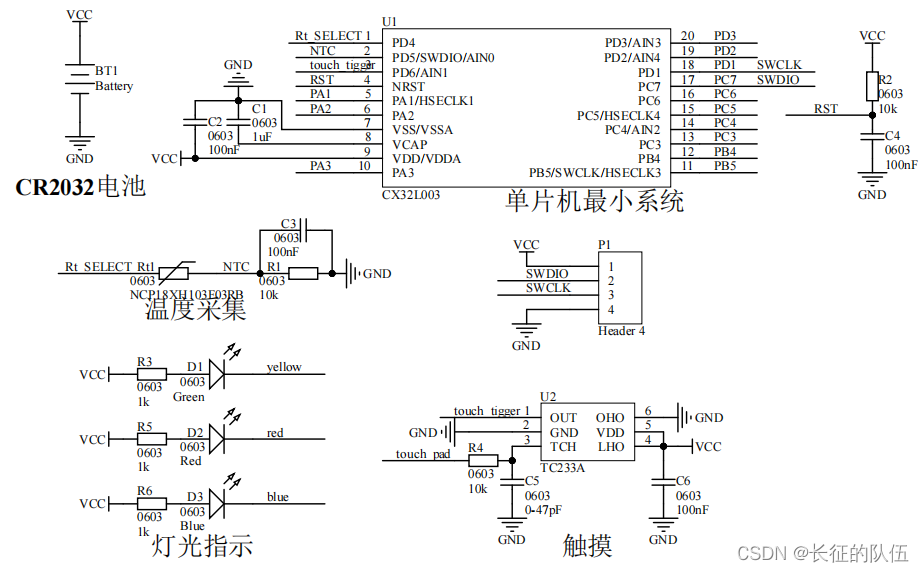

随手画了个原理图：

电源电路

电池没啥好说的，只是个电池，给整个电路供电。

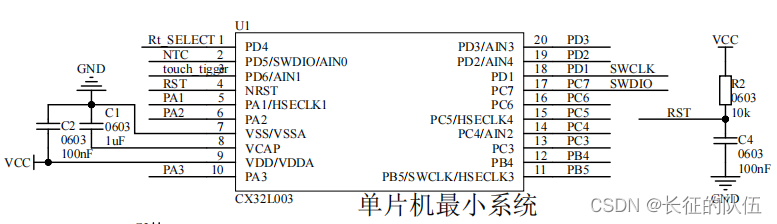

单片机最小系统

选用CX32L003单片机作为主控芯片，这个单片机：
内部4MHz~24MHz高速时钟；
32K/64K字节嵌入式Flash，具有擦写保护功能；
4K字节SRAM；
7通道12位1Msps采样速率，12位SAR型ADC
…
单片机在电路中主要为了采集转换温度传感器过来的模拟信号，转换后驱动三个不同颜色指示谁问的指示灯。
这里好像有点大材小用，主要原因是我还没用过几毛钱的单片机，这个单片机1.31元，哈哈哈哈哈

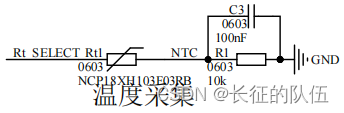

温度采集电路

这个温度采集电路也超级简单，唯一的特别之处就是为了低功耗，所以Rt_SELECT连接到单片机引脚上，正常工作时由单片机引脚供电，低功耗时不供电。

3颗LED指示灯。

指示灯，接到单片机，做个呼吸灯的效果。

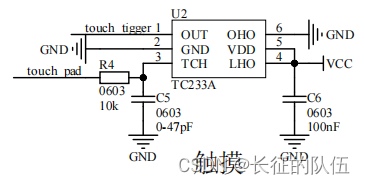

触摸电路

touch pad 有触摸，就会有touch tigger输出信号，待机功耗1.52uA。

电路功耗

整个电路待机时只有单片机（1uA）和触摸芯片(1.52uA)有电量消耗。
电池210mAh，理论待机时间：210mAh/(1uA+1.52uA)=83,333小时=9.6年。

55℃续航能力为：触摸不低于20000次（每次约3秒）。
210mAh/(20000*3S)=16.6mA，即正常运行时电流小于16.6mA即可（实际功耗需要搭出电路测一下），

电路成本核算

CR2032电池：0.5473元
单片机：1.31元
触摸芯片：0.163449元
温敏电阻：0.145506元
其它电阻电容LED总和：＜5毛
电路元件总BOM：<2.5元
