红黑树·删除操作，详细图解

红黑树的5个性质：

• 性质1. 节点是红色或黑色。
• 性质2. 根节点是黑色。
• 性质3.所有叶子都是黑色。（叶子是NUIL节点）
• 性质4. 每个红色节点的两个子节点都是黑色。（从每个叶子到根的所有路径上不能有两个连续的红色节点）
• 性质5.从任一节点到其每个叶子的所有路径都包含相同数目的黑色节点。

节点名称规定：

删除节点为D

D的父亲节点为P

D的兄弟节点为B

D的侄子节点为N

D的左侄子节点为LN

D的右侄子节点为RN

D的左孩子为LC

D的右孩子为RC

参考博客为：https://blog.csdn.net/m0_37589327/article/details/78518324?ops_request_misc=&request_id=&biz_id=102&utm_source=distribute.pc_search_result.none-task-blog-2~all~sobaiduweb~default-0

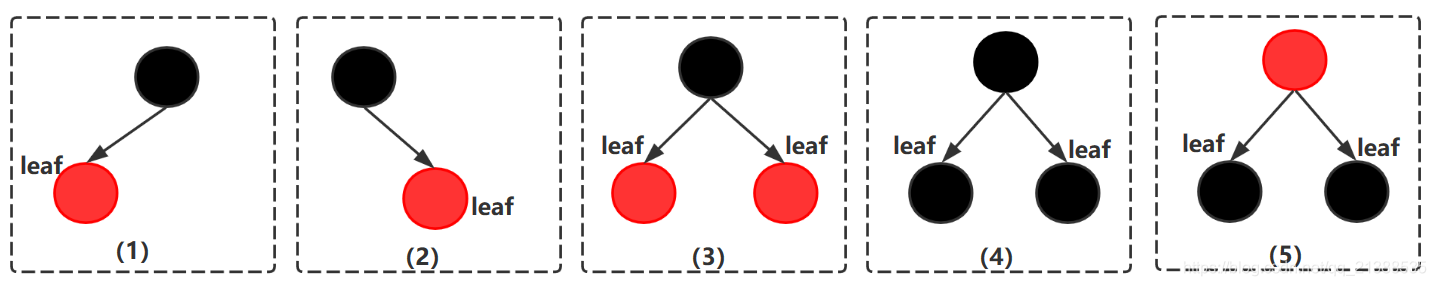

1.由红黑树的5个性质，当下面一层为叶子节点时，可以得出两层的红黑树的结构只能是一下5种。

2.删除节点时，根据节点的位置，分为4种情况。

情况1：删除节点为叶子节点。

情况2：删除节点只有左孩子，没有右孩子。

情况3：删除节点只有右孩子，没有左孩子。

情况4：删除节点既有左孩子，又有右孩子。

---

情况1：删除节点为叶子节点。

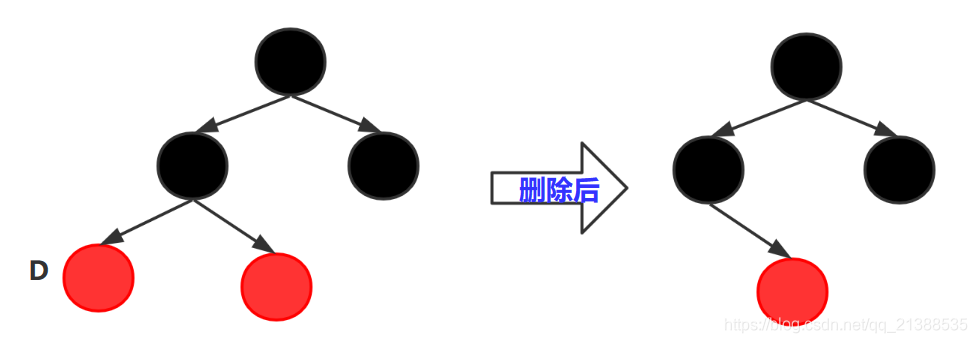

1.1 如果删除叶子节点D为红色节点。操作：直接删除节点D。

1.2 如果删除叶子节点D为黑色节点。

当节点D的兄弟节点B为黑色时，P为红色或者黑色都可以，这里P用白色圆圈表示，虚线方框内有4种情况(1)(2)(3)(4)。当节点D的兄弟节点B为红色时，P为黑色，虚线方框内只有一种情况(5)。下面讨论的是要删除的叶子结点D为节点P的左孩子。要删除的叶子结点D为节点P的右孩子，和是左孩子的分析是一样的，是对称的。这里不再重复描述。

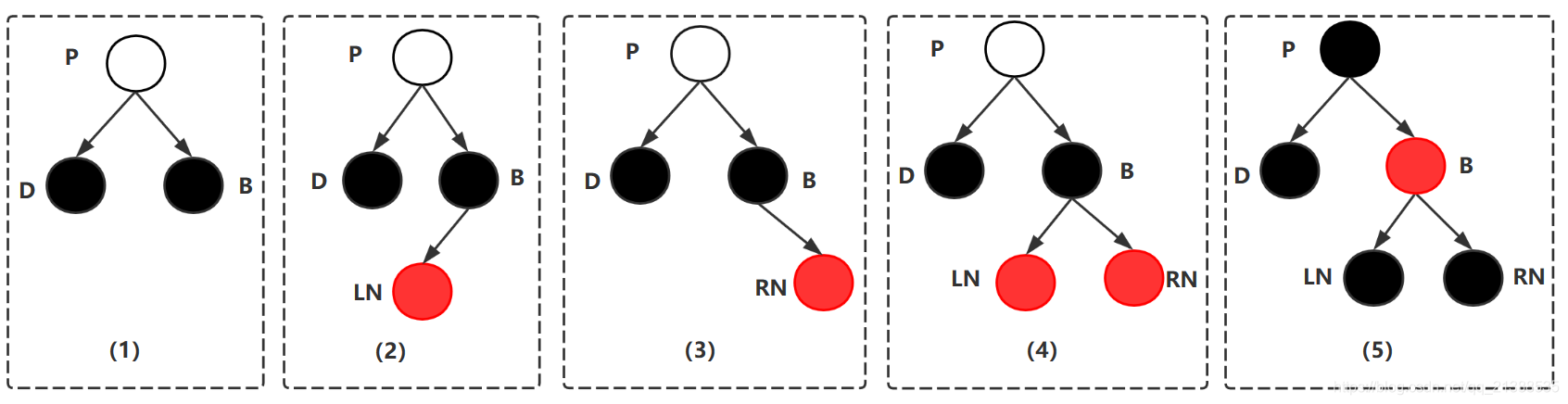

假设左边黑色节点为要删除的叶子结点D，则一共有5种情况。如下图所示。因为左边支路上有一个黑色节点。所以右边支路上也要有一个黑色节点。

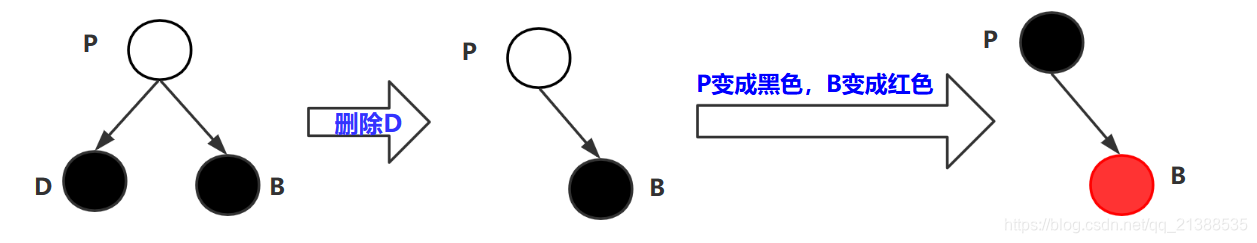

1.2.1 要删除的叶子结点D为黑色，D的兄弟节点B也为黑色。没有侄子节点。

操作：1）先将D节点删除。    2）将P节点变成黑色，将B节点变成红色。

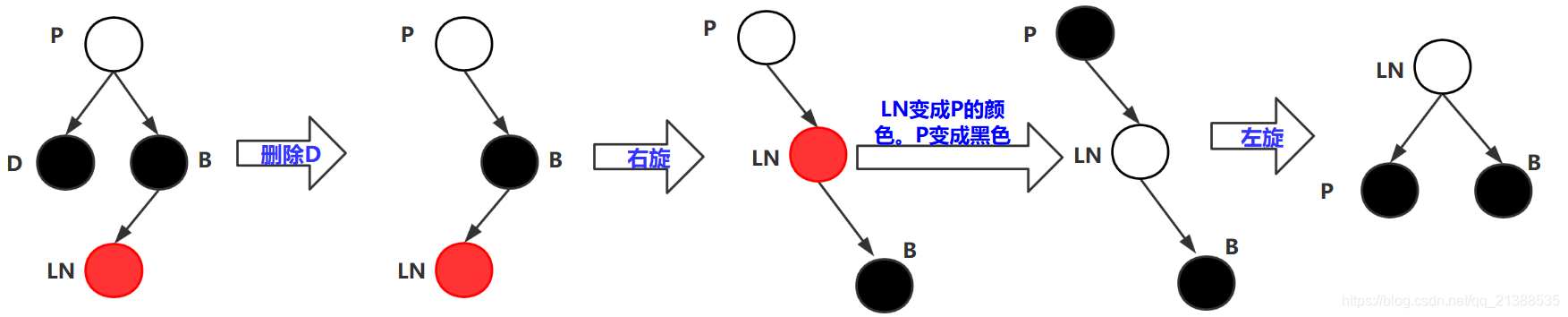

1.2.2 要删除的叶子结点D为黑色，D的兄弟节点B也为黑色。D的左侄子为红色。

操作：1）先将D节点删除。    2）再将B——LN进行右旋。    3）然后将LN变成P的颜色，P节点变成黑色。     4）将P——LN——B，进行左旋。

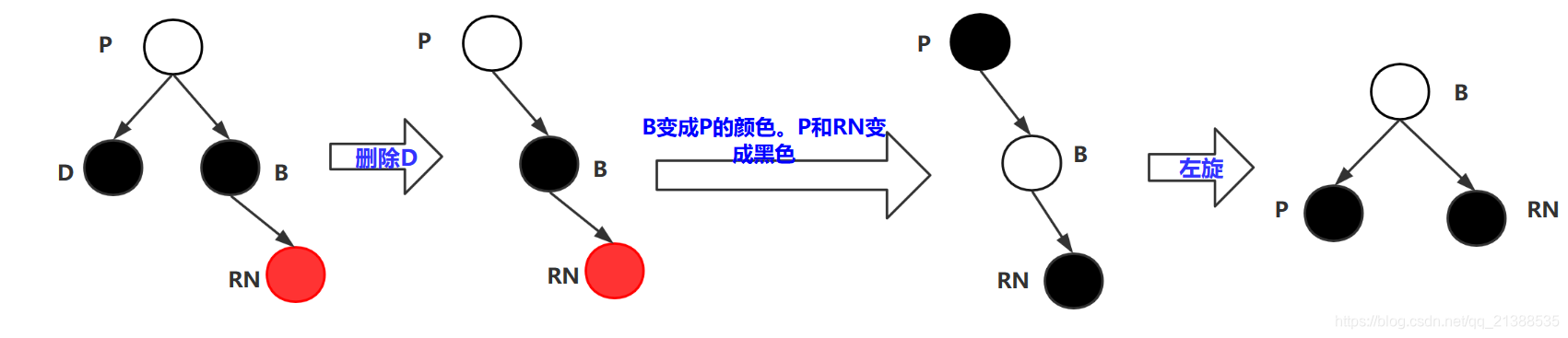

1.2.3 要删除的叶子结点D为黑色，D的兄弟节点B也为黑色。D的右侄子为红色。

操作：1）先将D节点删除。    2）B变成P的颜色。P和RN变成黑色。    3）将P——B——RN进行左旋操作。

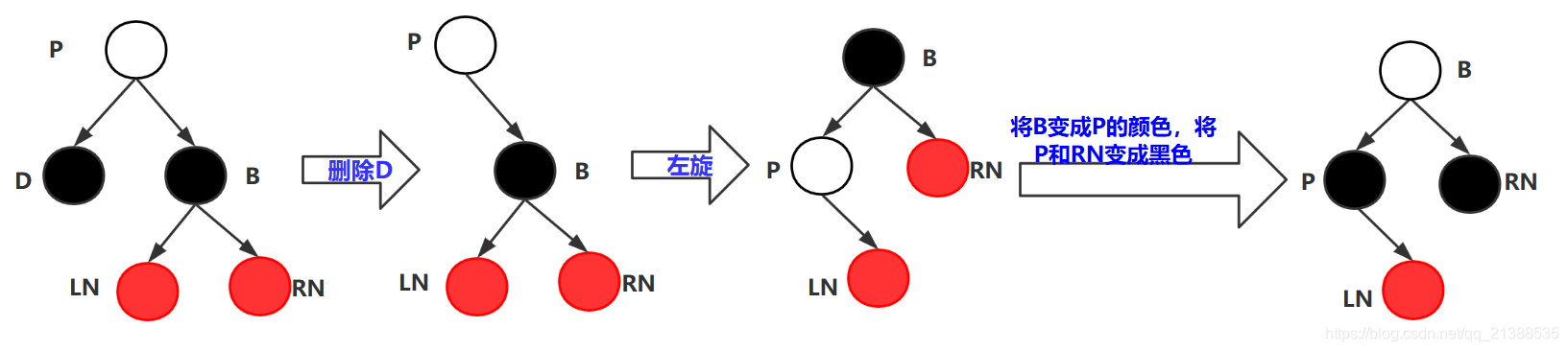

1.2.4  要删除的叶子结点D为黑色，D的兄弟节点B也为黑色。D的左侄子和右侄子都为红色。

操作：1）先将D节点删除。    2）将P——B——RN进行左旋操作。    3）将B变成P的颜色，P和RN变成黑色。

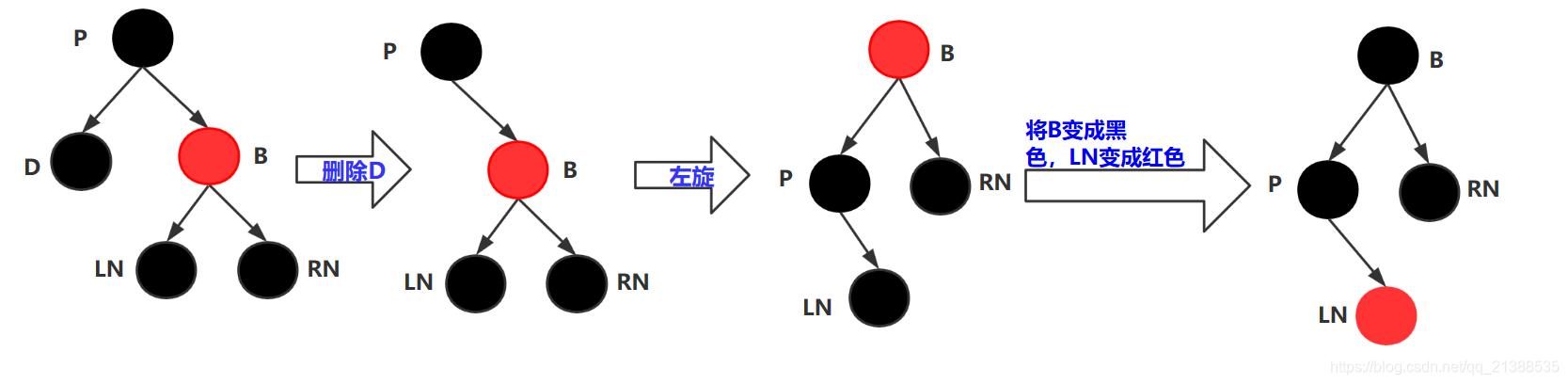

1.2.5 要删除的叶子结点D为黑色，D的兄弟节点B为红色。D的左侄子和右侄子都为黑色。

操作：1）先将D节点删除。    2）将P——B——RN左旋    3）将B变成黑色，LN变成红色。

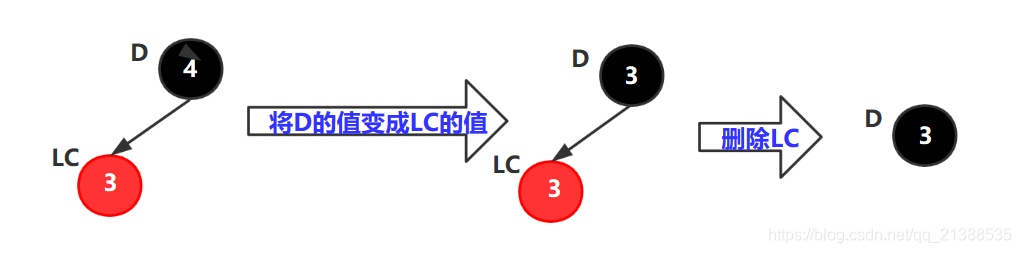

情况2：删除节点只有左孩子，没有右孩子。只能是如下图所示。

操作：1）将D的值变成LC的值，    2）删除LC节点。

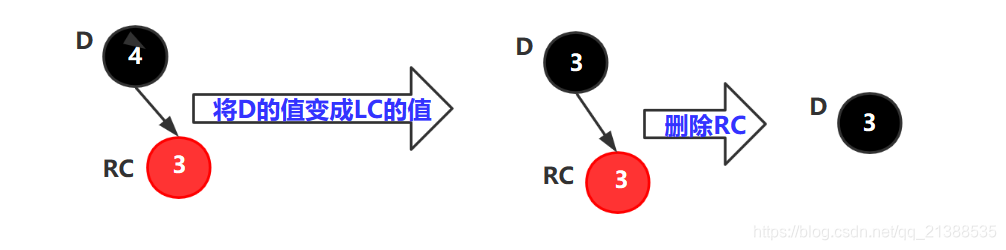

情况3：删除节点D只有右孩子，没有左孩子。和情况2一样。只能如下图所示。

操作：1）将D的值变成LC的值。    2）删除LC节点。

情况4：删除节点D既有左孩子，又有右孩子。

操作：1）将D节点的值替换成D节点前驱节点的值    2）然后删除前驱节点。此时可以转换成前3种情况。

---

总结：

1.如果删除节点D有左右孩子，将删除节点的值替换为删除节点前驱节点的值，然后再删除前驱结点。删除前驱结点的操作更简单。

2.如果删除节点D只有左孩子LC，没有右孩子。将D的值替换成LC的值，然后将LC删除。

3.如果删除节点D只有右孩子RC，没有左孩子。将D的值替换成RC的值，然后将RC删除。

4.如果删除节点D是叶子结点，且为红色。直接删除。

5.如果删除节点D是叶子节点，为黑色。

 1）如果兄弟节点B为黑色，也为叶子结点。删除节点D，父亲节点P变成黑色，B节点变成红色。

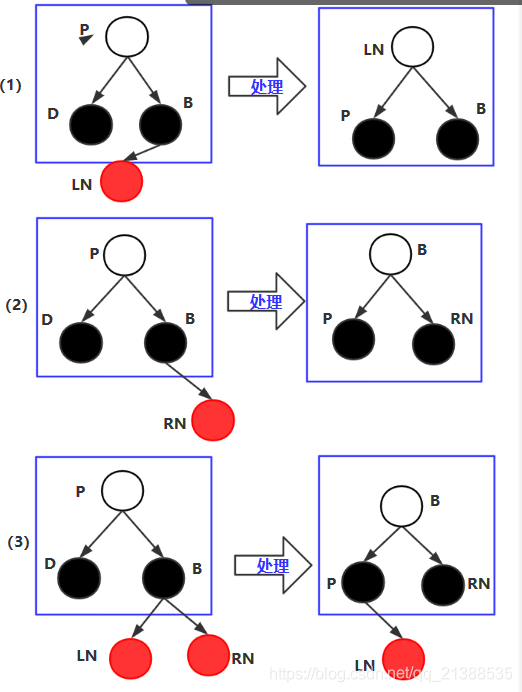

2）如果兄弟节点B为黑色，不为叶子结点，如下图，有（1），（2），（3）种情况。删除节点D，然后进行旋转。旋转后前三个节点的颜色和旋转前 前三个节点对应的颜色相同。删除后如果有第四个节点，第四个节点为红色。（这是自己总结的，可能不对）

3）如果兄弟节点为红色，则删除节点D，然后进行旋转操作。最后，前三个节点为黑色，最后一个节点为红色。
