一、元器件简单介绍
1、电容的单位
1法拉(F)= 10^3毫法(mF)= 10^6 微法(μF)=10^9 纳法(nF)=10^12 皮法(pF)
无极性电容和电解电容在使用中没有什么区别,当电容值较大时,一般在1 μF以上时,要做成电解电容
2、变压器参数设置方法是:
计算:根据理想变压器原副边匝数比公式 n1/n2 =V1/V2= 220/14≈15.7。
设初级绕组感量为L1= 1H、则次级绕组的感量 L2=1/(15.7^2)≈0.00406H。
3、交流电220V设置方法是:

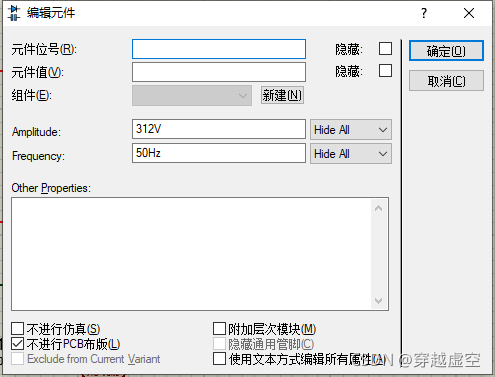

1、用激励源方法

2、使用ALTERNATOR交流电源
振幅:312,频率:50Hz

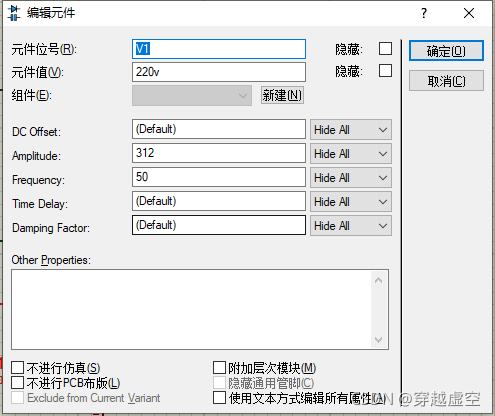

3、使用VSINE交流电源
振幅:312,频率:50Hz

二、常用元器件
AT89C51 | 51系列单片机 |
---|
CAP | 无极性电容 |
CAPACITOR | 演示充放电的电容 |
CAP-ELEC | 极性电容 |
CRYSTAL | 晶振 |
LED | 发光二极管 |
RES | 电阻 |
POT-HG | 滑动电阻(调整精度为1%) |
POT-LIN | 滑动电阻(调整精度为10%) |
POT-LOG | 滑动电阻(调整精度为10%) |
NPN | 三极管 |
LM741 | 运算放大器 |
| |
7SEG-MPX8-CA-BLUE | 共阳极数码管 CC表示共阴 CA表示共阳 |
7SEG-COM-CAT-GRN | 单只数码管 带公共端共阴极七段绿色数码管 |
LM016L | LCD1602液晶模块 |
AMPIRE128*64 | LCD12864液晶模块 |
RESPACK-8 | 排阻 |
RX8 | 排头电阻 |
TRAN-1P2S | 变压器 |
INDUCTOR | 电感 |
2W005G | 整流桥 |
ALTERNATOR | 交流电源 |
VSINE | 交流电源 |
74LS245 | 双向总线驱动器 |
MATRIX-8X8-GREEN | 8*8点阵 |
BUTTON | 按钮 |
SWITCH | 一位开关 |
SW-SPST | 一位开关 |
SW-SPDT | 两位开关 |
TECCOR | 可控硅 |
DIAC | 双向触发二极管 |
LAMP | 灯泡 |
BATTERY | 直流电池组电源 |
CELL | 直流单电池 |
| |
数字电路
JKFF | 触发器 |
---|
CLOCK | 时钟 |
BIG | 逻辑电平显示 |
7SEG-BCD | 含译码驱动的数显 |
– | – |
| |
三、虚拟仪器
OSCILLOSCOPE | 示波器 |
---|
LOGIC ANALYSER | 逻辑分析仪 |
COUNTER TIMER | 计数/定时器 |
VIRTUAL TERMINAL | 虚拟终端 |
SPI DEBUGGER | SPI调试器 |
I2C DEBUGGER | I2C调试器 |
SIGNAL GENERATOR | 模拟信号发生器 |
PATTERN GENERATOR | 数字信号发生器 |
DC VOLTMETER | 直流电压表 |
DC AMMETER | 直流电流表 |
AC VOLTMETER | 交流电压表 |
AC AMMETER | 交流电流表 |
| |
四、图表仿真
ANALOGUE | 模拟波形 |
---|
DIGITAL | 数字波形 |
MIXED | 模数混合波形 |
FREQUENCY | 频率响应 |
TRANSFER | 转移特性分析 |
NOISE | 噪声波形 |
DISTORTION | 失真分析 |
FOURIER | 傅里叶分析 |
AUDIO | 音频分析 |
INTERACTIVE | 交互分析 |
CONFORMANCE | 一致性分析 |
DC SWEEP | 直流扫描 |
AC SWEEP | 交流扫描 |
| |
五、激励源
DC | 直流信号发生器 |
---|
SINE | 正弦波信号发生器 |
PULSE | 脉冲发生器 |
EXP | 指数脉冲发生器 |
SFFM | 单频率调频波发生器 |
PWLIN | 分段线性激励源 |
FILE | FILE信号发生器 |
AUDIO | 音频信号发生器 |
DSTATE | 数字单稳态逻辑电平发生器 |
DEDGE | 数字单边沿信号发生器 |
DPULSE | 单周期数字脉冲发生器 |
DCLOCK | 数字时钟信号发生器 |
DPATTERN | 数字模式信号发生器 |
| |
六、终端模式
DEFAULT | 默认端口 |
---|
INPUT | 输入端口 |
OUTPUT | 输出端口 |
BIDIR | 双向端口 |
POWER | 电源 |
GROUND | 地 |
BUS | 总线 |
