说明

数码管动态扫描显示0-7

Proteus仿真

8只数码管动态显示多个不同字符

注意：

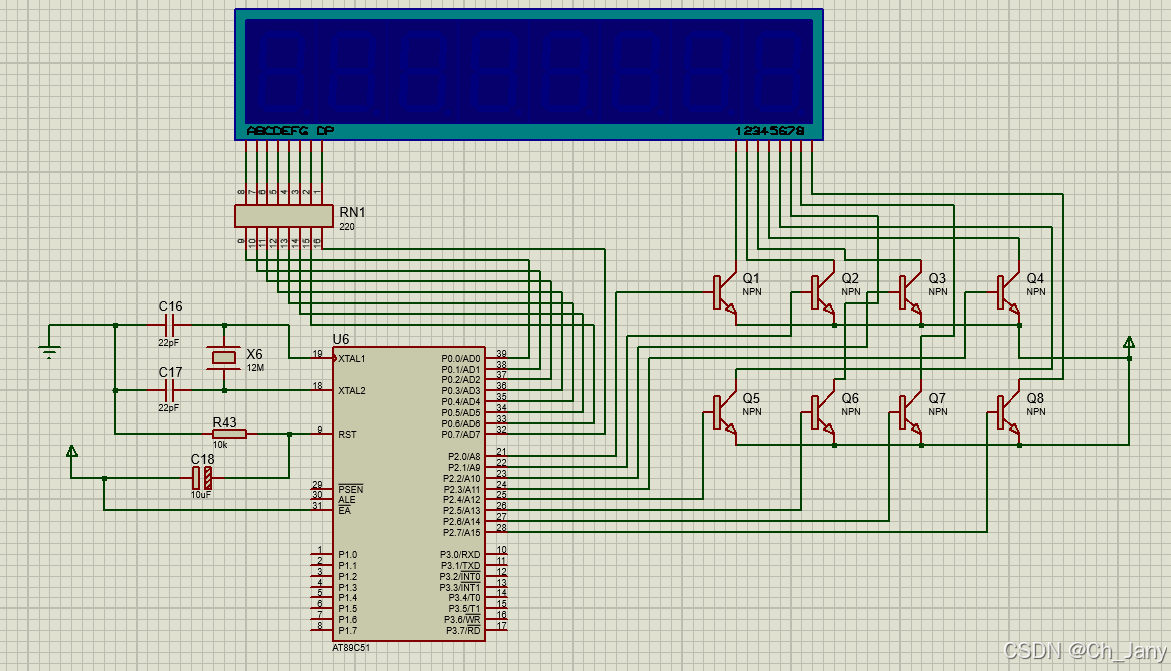

RX8的1-8引脚脚依次连接数码管的A-G和DP
RX8的9-16引脚依次连接P0.0-P0.7
Q1-Q8的基极（B）依次连接P2.0-P2.7
Q1-Q8的集电极（C）依次连接数码管的1-8
Q1-Q8的发射极（E）连接电源

使用到的元器件：
单片机：AT89C51
电容：CAP
极性电容：CAP-ELEC
电阻：RES
晶振：CRYSTAL
数码管：7SEG-MPX8-CA-BLUE
排阻：RX8
三极管：NPN

C51代码

#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int

//数码管ABCDEFG七段显示器编码，从左到右分别代表数字0-9
//DSY_CODE数组存储的是低电平点亮的编码
uchar code DSY_CODE[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

//延时
void DelayMs(uint ms)
{
	uchar i;
	while(ms--)
	{
		for(i=0;i<120;i++);
	}
}

void main()
{
	uchar i,Pos = 0x80;
	P0 = 0xff;
	P2 = 0xff;//关闭所有位选择
	while(1)
	{
		//应先进行位选择，在进行段选择
		for(i=0;i<8;i++)
		{
			Pos = _crol_(Pos,1);
			P2 = Pos;//位选择
			P0 = DSY_CODE[i];//段选择
			DelayMs(2);
		}
	}
}
