组态王通过TCP和MCGS触屏通讯

一、设置触屏参数

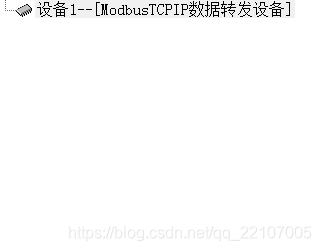

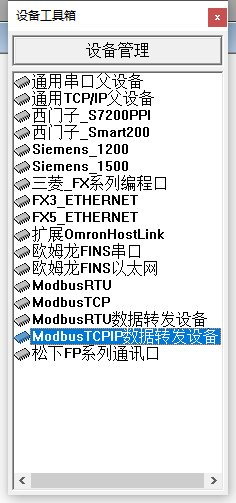

我用的触屏型号为TCP7032kt，触屏上电后，点击屏幕，进入参数设置模式，更改里面的网络参数，使其和你链接的电脑在一个局域网内；开始创建触屏设备，

进入属性设置

设置TCP/UDP 为 TCP；IP地址设置为和电脑在同一局域网内；设备站号设置为 1或其他值；
然后添加设备地址，关联变量。触屏就设置好了。

二、设置组态王

1、添加设备

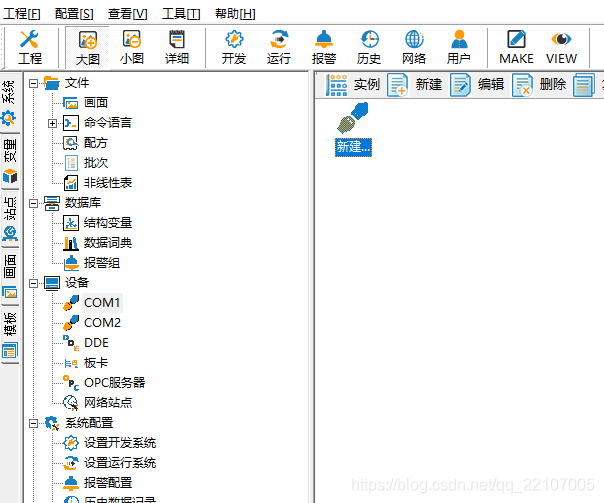

打开设备下的COM口，在新建上双击打开，

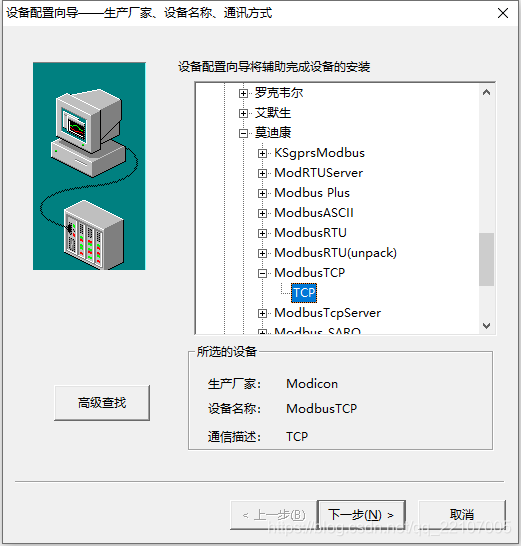

在设备驱动，选择PLC→莫迪康→ModbusTCP→TCP。

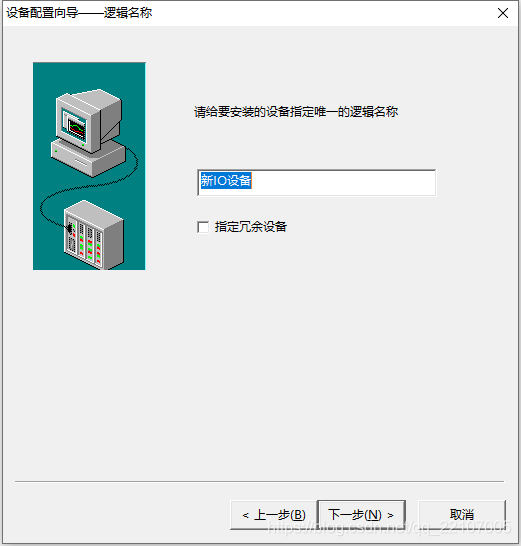

给驱动起一个名字。

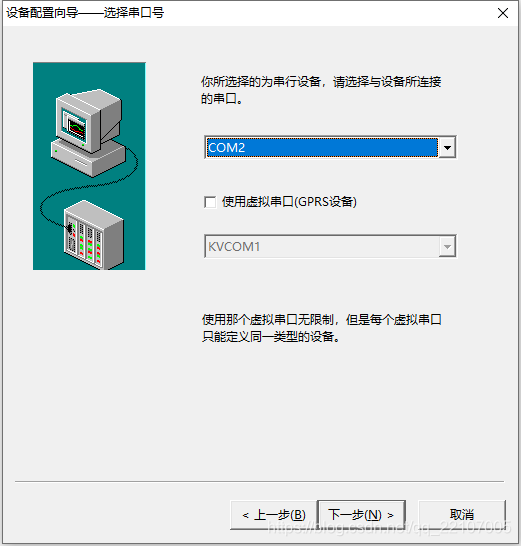

选择一个端口号，这里我们是走的TCP协议，可以随便选择一个。

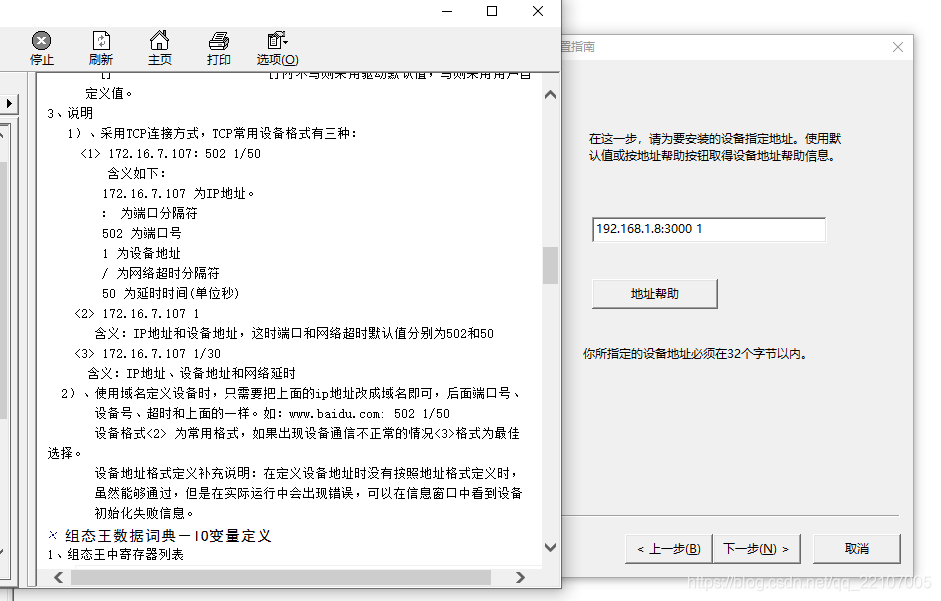

设置IP地址，

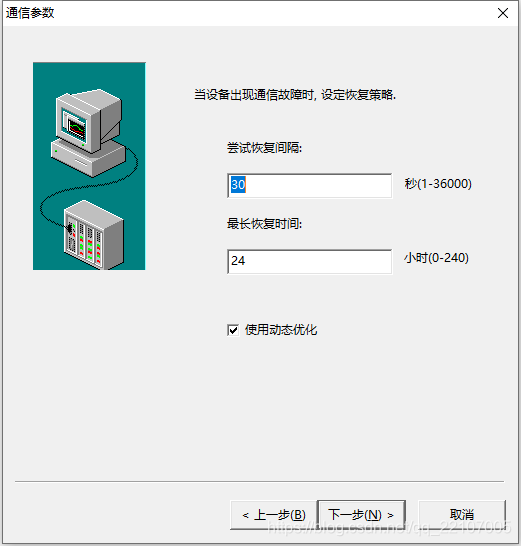

设置尝试恢复间隔和最长恢复时间。

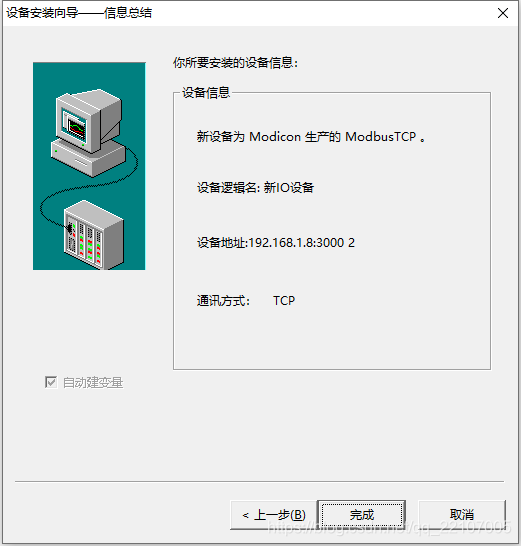

设置完成

2、添加数据变量

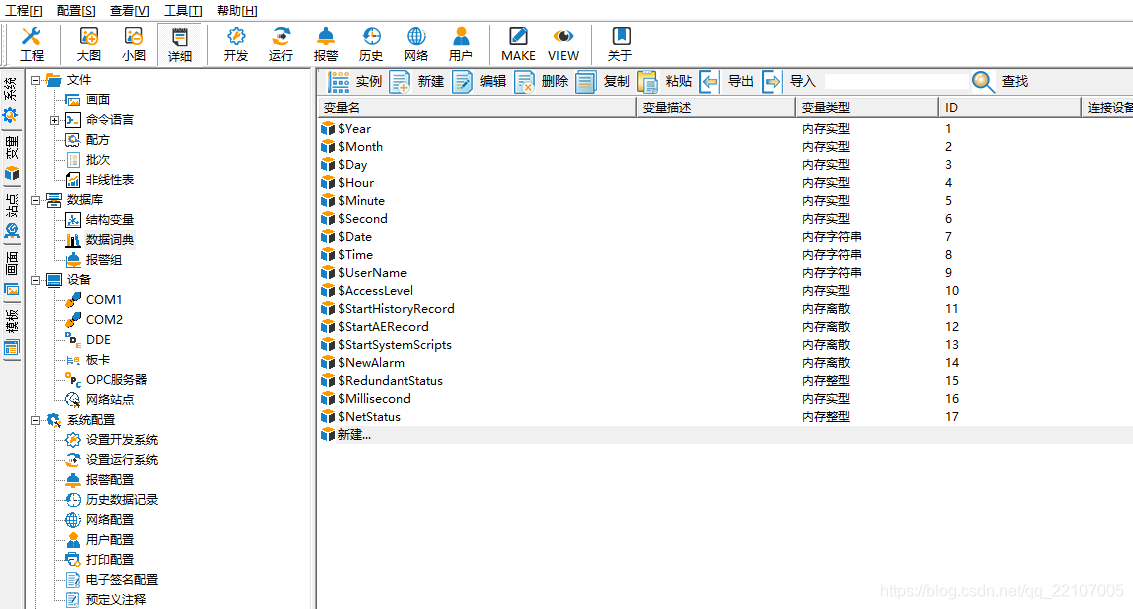

选择数据库下的数据词典，双击新建，

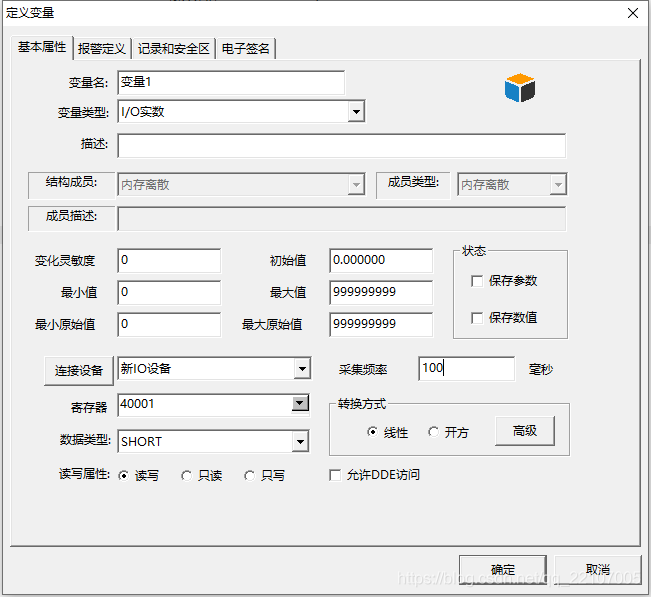

输入变量名，选择变量类型，选择链接设备，选择寄存器，输入寄存器地址，选择数据类型。

变量类型：内存类型用来在内部使用，I／O类型用来读取外部数据，数据分为离散类型、整数、实数、字符串。
寄存器：要写完整的地址，如40001表示4区的01地址。
数据类型：

Ｂｉｔ	位
ＢＹＴＥ	字节
ＳＨＯＲＴ	整数
ＵＳＨＯＲＴ	无符号整数
ＬＯＮＧ	长整数
ＦＬＯＡＴ	浮点数
Ｓｔｒｉｎｇ	字符串

3、连接数据库

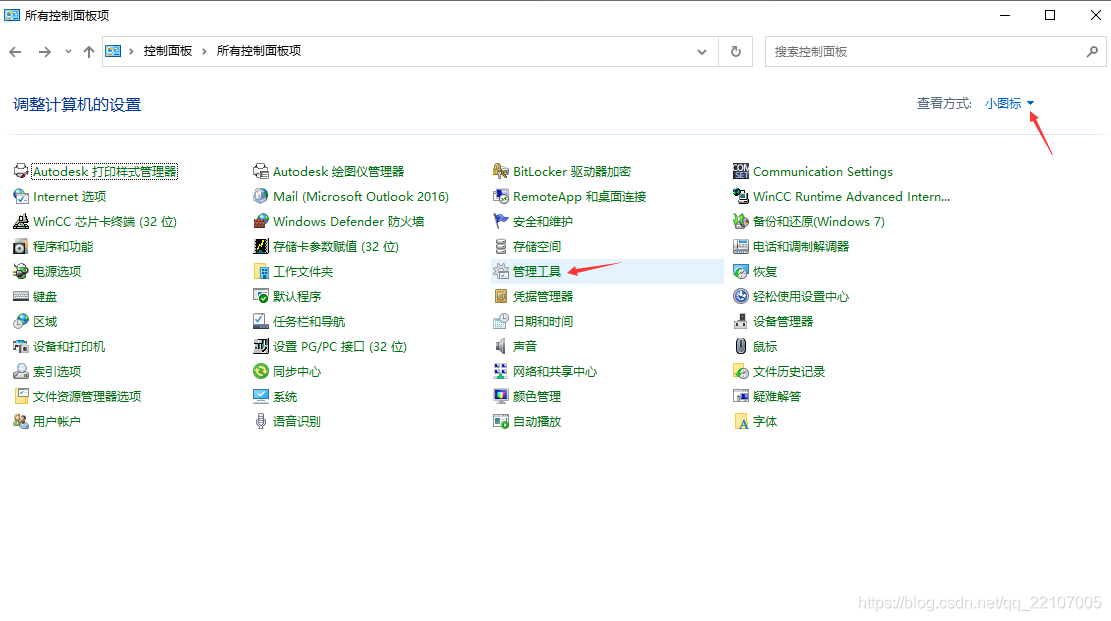

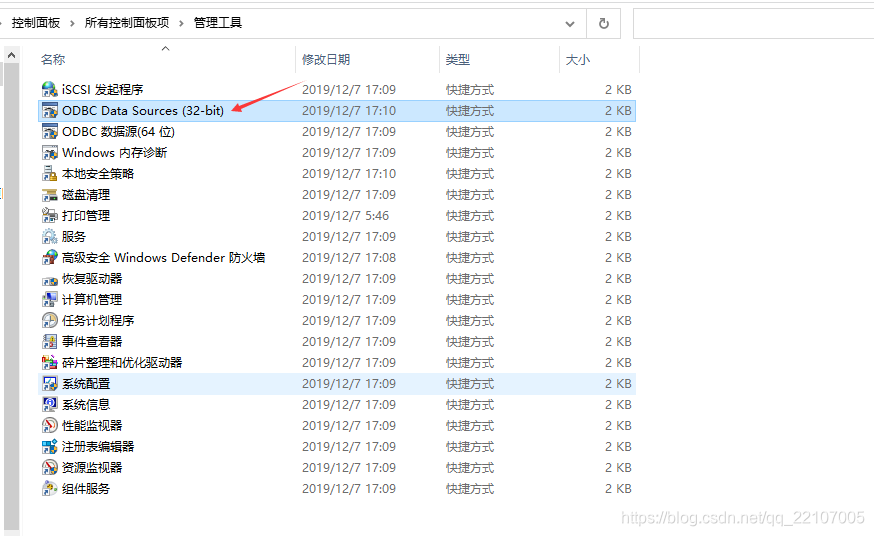

我使用的数据库是微软自带的Microsoft Access 数据库，使用前先创建好数据表，打开电脑的控制面板，把查看方式改为小图标，然后选择管理工具，再选择 ODBC 数据源32位。

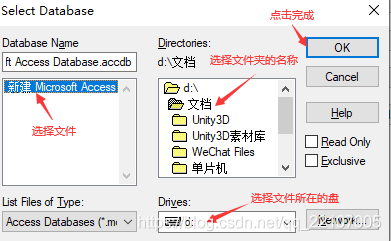

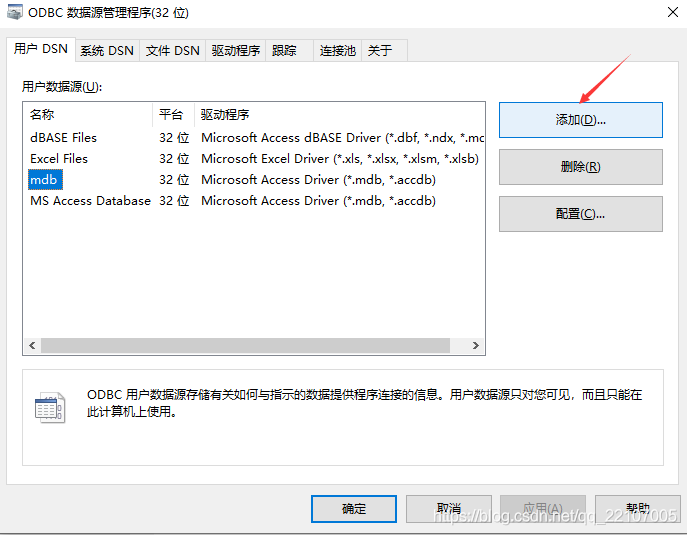

双击打开，点击添加，选择驱动程序，起个名称，选择你新建的数据库。

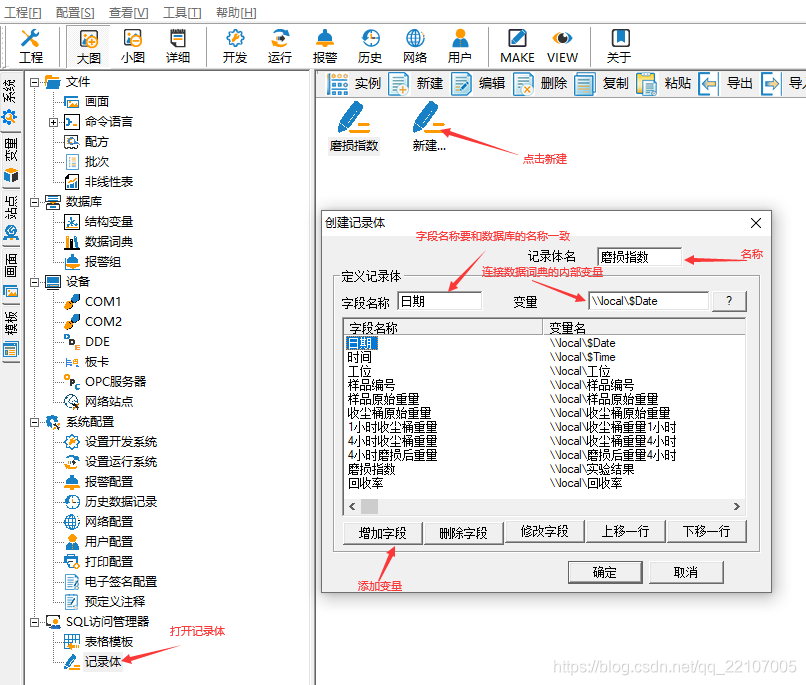

打开组态王，创建记录体，字段名称要和数据库的名称相同，内部变量的类型要和数据库中变量类型一致。

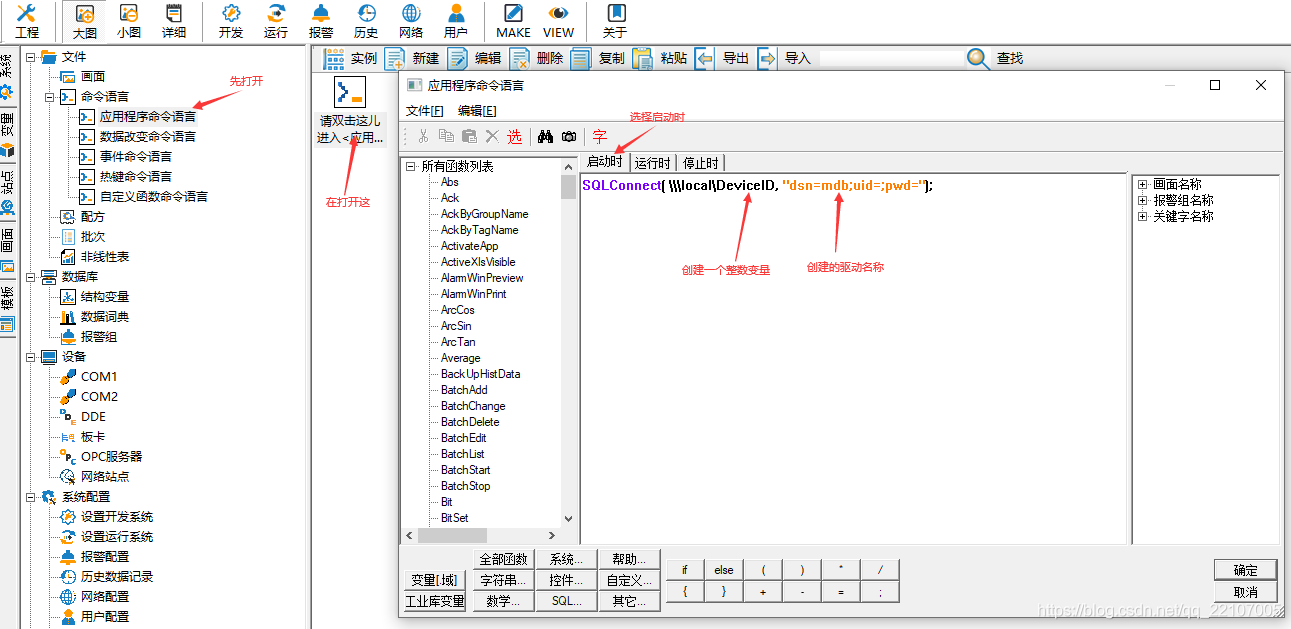

在命令语言中进行设置，运行时写SQLConnect( \\local\DeviceID, “dsn=mdb;uid=;pwd=”); 。停止时写SQLDisconnect(\local\DeviceID); 。这样运行就可以连接上数据库了。

4、数据库查询

首先创建查询的变量。创建数据库时，创建一个自动增长的变量，用来在排序时使用。

在画面面板下选择新建，创建一个画面，在工具箱选择插入通用控件。

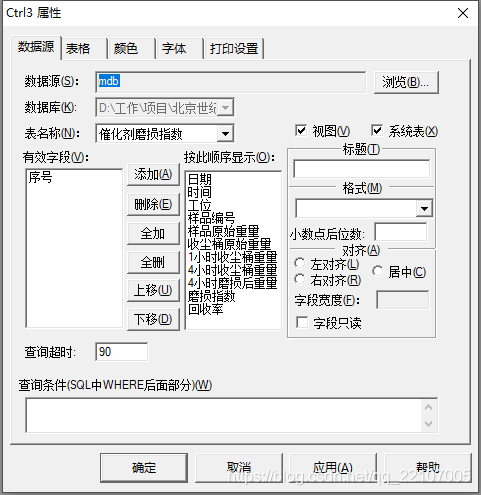

在控件上右击，选择控件属性，把要显示的数据库内容添加进来。

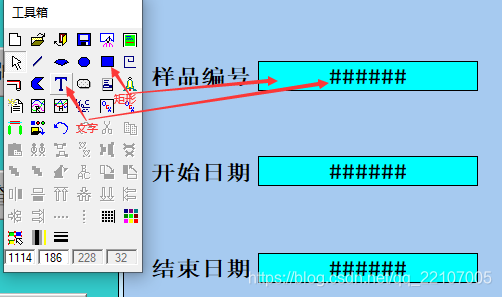

接着添加圆角矩形和文字，圆角矩形用来输入字符串，文字用来显示输入的字符串。

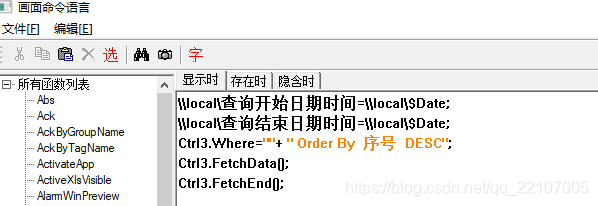

开始日期和结束日期可以做个脚本，打开画面时获取当前日期。
\local\查询开始日期时间=\local$Date;
\local\查询结束日期时间=\local$Date;

编号查询时，
Ctrl3.Where=“样品编号=’”+\local\查询样品编号+"’"+ " Order By 序号 DESC";
Ctrl3.FetchData();
Ctrl3.FetchEnd();
日期查询时，
string a;
a=" 日期 >=#" +\local\查询开始日期时间+"# and 日期 <=#"+\local\查询结束日期时间+"#"+ " Order By 序号 DESC";
Ctrl3.Where=a;
Ctrl3.FetchData();
Ctrl3.FetchEnd();
多条件查询时，
Ctrl3.SetSqlStringWhere(“样品编号=’”+\local\查询样品编号,"’ and 工位=’" +\local\查询工位 + “’”, " Order By 序号 DESC"," “,” “,” “);
Ctrl3.FetchData();
Ctrl3.FetchEnd();
查询所有时，
Ctrl3.Where=”"+ " Order By 序号 DESC";
Ctrl3.FetchData();
Ctrl3.FetchEnd();
删除数据时，
string a ;
a=" 日期 >=#"+\local\查询开始日期时间+"# and 日期 <=#" +\local\查询结束日期时间+ “#”;
SQLDelete( DeviceID, “催化剂磨损指数”,a);
a=" 日期 >=#"+\local\查询开始日期时间+"# and 日期 <=#" +\local\查询结束日期时间+"# and 工位=’" +\local\查询工位 + “’”;
SQLDelete( DeviceID, “催化剂磨损指数”,a);
SQLClearTable( DeviceID, “催化剂磨损指数”);
打印数据，
Ctrl3.Print();
导出数据，
Ctrl3.SaveToCSV(“D:\催化剂磨损指数.csv”);
