关于天线信号测量方法的记录-确定天线质量好坏-记录

叙述

近段时间，调试lora的时候，需要选择相匹配的天线，lora的参数可以看下图，可知它频率范围为410Mhz-525Mhz。需要为它选择匹配的天线。

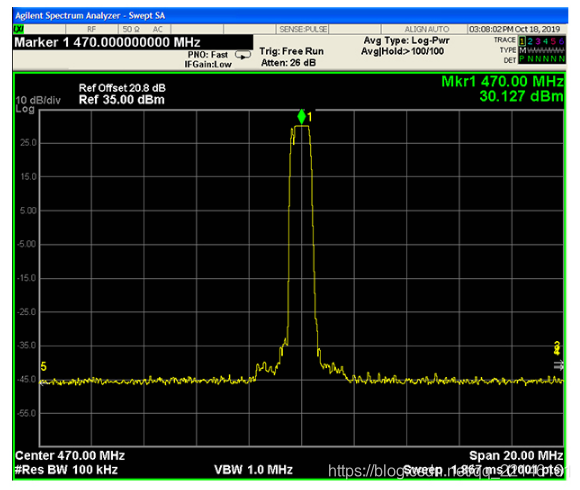

关于lora多说两句，不同型号lora有不同特性，有些模块虽然规定了范围，但是可能会滤掉周围的频度，打个比方，就是说一个天线标称433M频率，那么它在433范围±10M内表现可能很好，而周围效果比较差。如下截图。

测量原理

怎么测量可以先等等，需要知道测量什么，标准是什么。而这个我们一般关注两个驻波比和史密斯圆图，在这里就不在详细地解释这两个，想详细了解可以看看找到的链接，作为参考。
驻波比：按照自己理解，简单说明以下驻波比，如何说明一个天线好不好，我们希望从天线出来的波都散出去，那么散出去这个值越接近1，就说明来多少散多少，散的效果就越好。但是实际情况可能达不到1，所以看一个天线好不好，看它在标称内是否接近1就可以了。

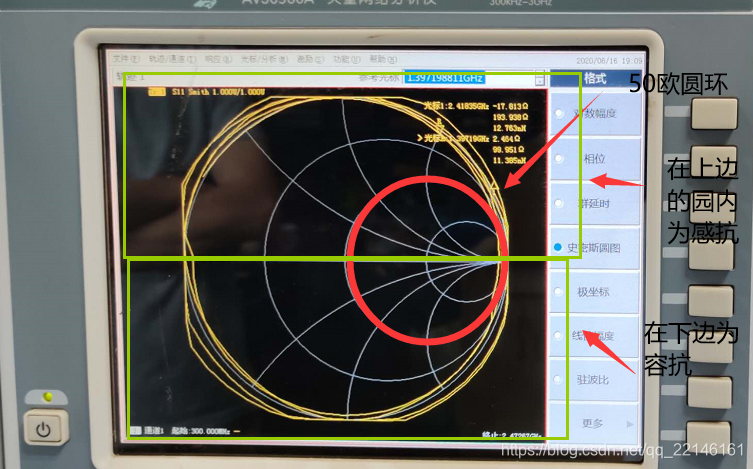

史密斯圆图：说完了驻波比，来说史密斯圆图，关于它，只需要知道，它越接近圆的中心越好，它有个圆环是50欧的阻抗，在圆的上边是感抗，下边容抗。如下图

1）链接-关于驻波比
2）链接-关于史密斯圆图

测量工具

工欲善其事，必先利其器，想要测量天线，工具是比不可少的。总结起来共三件。

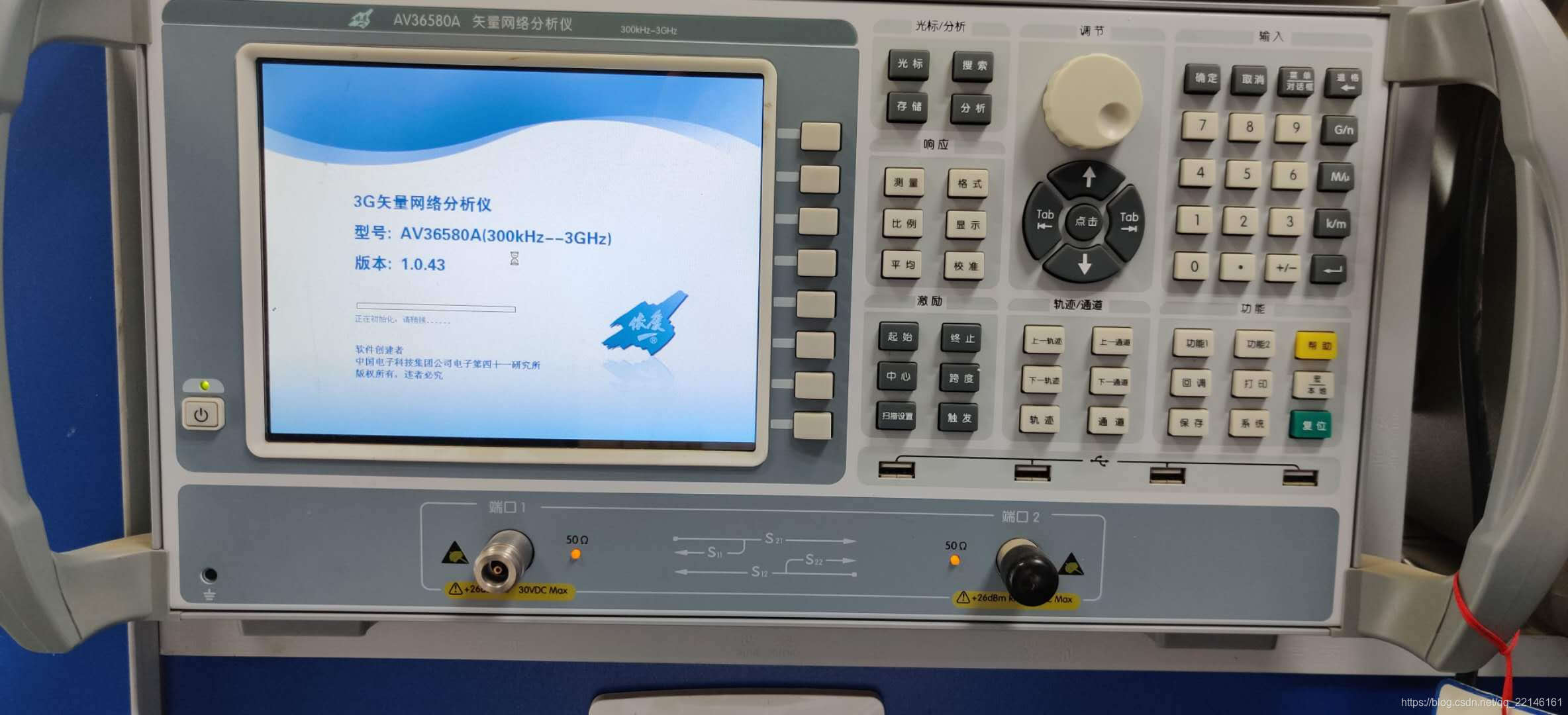

1）矢量网络分析仪：用这个比较直观，上边有驻波比选项和史密斯圆图，可以看下图，型号是AV36580A,范围是300kHz
-3GHz。

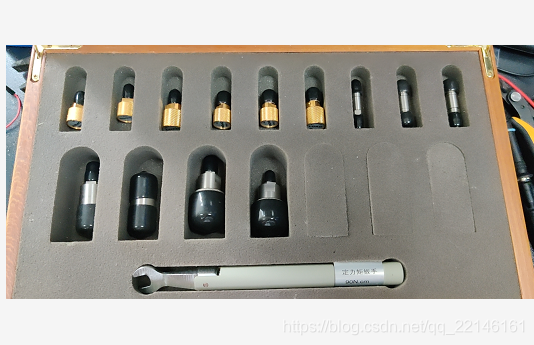

2）天线接口工具箱：和矢量网络分析仪配套使用的，连接分析仪和天线，型号是AV31121A。

3）要测的天线：一把天线，测测就知道了。这里为了说明天线质量以及篇幅原因，用一个好的433天线和一不好的433进行对比。

测量过程

第一步：测量过程比较简单，在工具箱中，选择和天线配套天线接口，组装后连接到分析仪上。
第二步：打开分析仪后，先要规定起始和终止范围，比方说，我选择测量的是433Mhz的天线，那么我可以设置范围为起始300MHz到终止600Mhz，设置这个范围是方便观测。
第三步：查看效果，对比天线差异。

分析数据

这里直接看频率波形，以下是好的433Mhz频率波形和不好的433MHz频率对比。

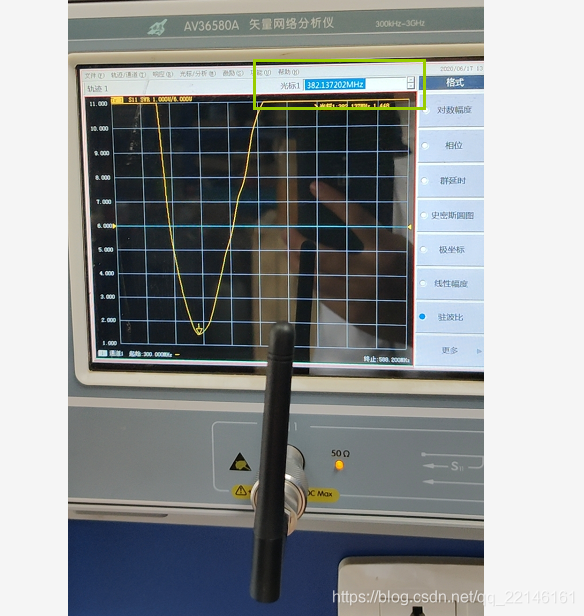

1）好的433频率波形，驻波比图与史密斯圆图。从驻波比图可以看出基本在433范围左右，而史密斯圆图中也离中心位置比较近，说明是比较好的天线。

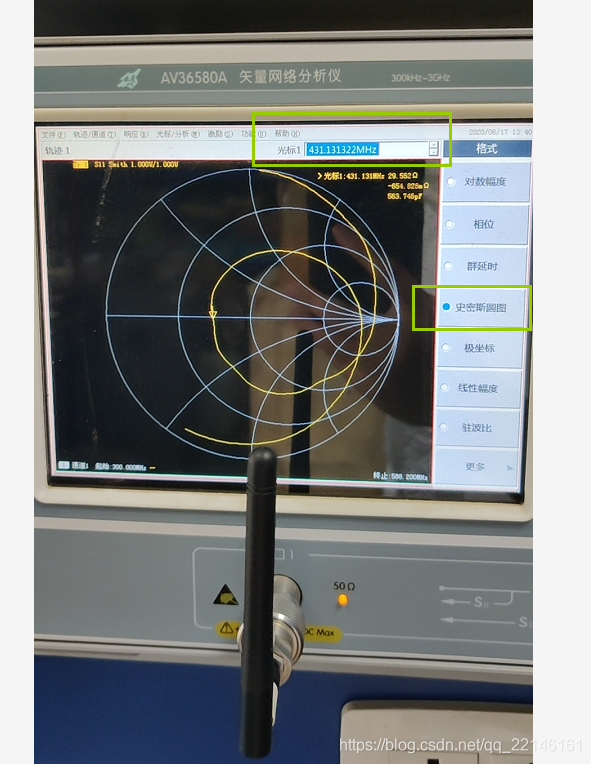

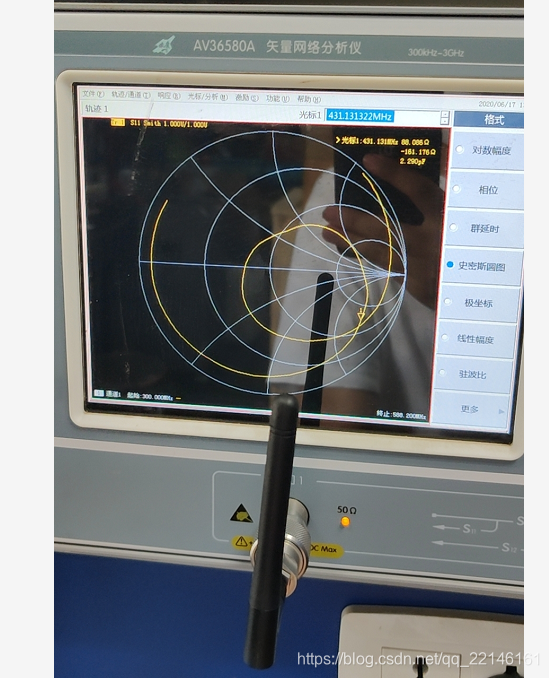

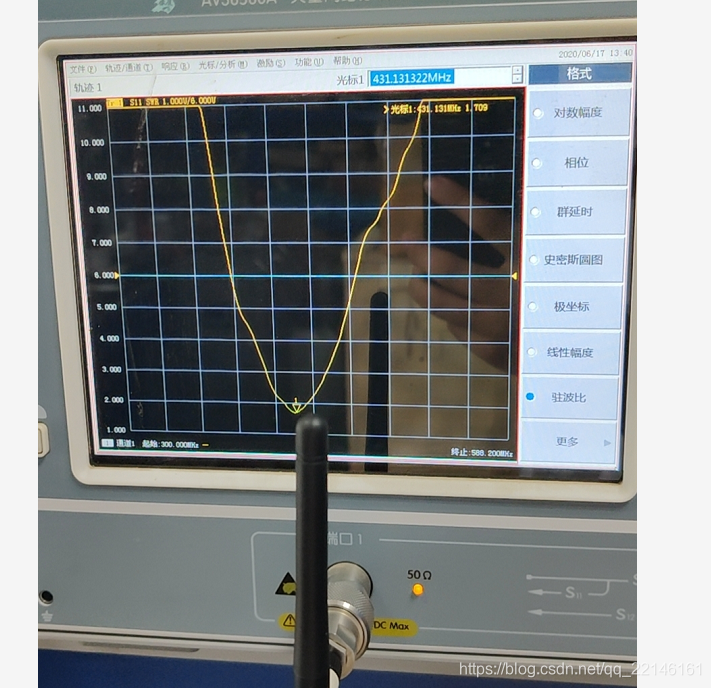

2）不好的433频率波形，驻波比图与史密斯圆图。从驻波比图可以看出基本不在433范围左右，而史密斯圆图中也离中心位置比较远，说明是比较不好的天线。

结尾

我自己也在不断学习，如果有疑问或者有不同见解，还请指出。这篇也是对我自己学习到的东西做个记录，也是方便以后查看。
