卫星测试科普（九）：卫星天线介绍及天线测试科普（相控阵、抛物面、全向天线等）

在无垠的宇宙中，卫星作为穿越星空的信使，承载着地球与太空之间的信息桥梁。载有天线阵的探测器在地面系统的指挥下，已经访问了太阳系的行星背后。探测器用厘米波发回的照片和数据，其信号单程就经历了五个多小时，而这一切通信的基石，正是卫星天线！

从本期开始，我们将正式探索守卫太空的听诊器-卫星天线及天线测量系统。在射频工程领域，绝大多数参数都与频率有关，每个设备都有随频率变化的特性，卫星天线是用于发送和接收卫星信号的关键设备。

常见的卫星天线类型有：相控阵天线、抛物面天线、全向天线、口径阵列天线、波导槽天线、微带天线等。

抛物面天线简介

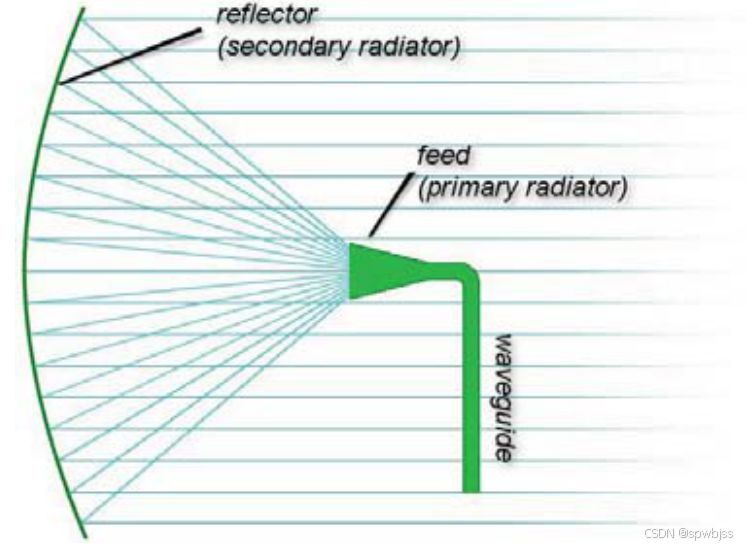

抛物面天线是由抛物面反射器和位于其焦点上的照射器(馈源)组成的面天线。通常采用金属的旋转抛物面、切制旋转抛物面或柱形抛物面作为反射器，采用喇叭或带反射器的对称振子作馈源。

抛物面天线主要由基座、支撑件、天线紧固框架结构以及天线反射面板组成，就像是一口巨大的银色“锅”，优雅地捕捉着来自遥远卫星的微弱信号。它的表面平滑如镜，利用抛物面的完美曲线，将接收到的信号像聚光灯一样集中到焦点处的馈源上，让信号强度瞬间倍增。因为馈源所接收的卫星信号的功率可以认为是所有平行照射到曲面上的卫星信号功率之和。

抛物面天线安装在伺服转台上，转台能够在电机驱动下在方位、俯仰、极化三个自由度上转动。通过转台的转动，可以使得抛物面天线的轴线对准卫星，保证全部入射信号汇集到焦点。天线的增益跟曲面的面积相关。曲面的面积越大，入射到曲面上的卫星信号就越多，汇集到曲面焦点的信号功率就越强，天线对卫星信号的放大倍数（增益）也就越大。这种天线不仅是卫星通信和卫星电视接收的得力助手，还是天文观测不可或缺的工具，让人类能窥探宇宙深处的秘密。
