air202-DTU接入ONENET平台简单教程

本人使用的是air202 S6模块,其他air202型号类似（模块插有物联卡，普通卡需修改VPN在此不介绍）



本文使用的是ONENET  MQTT协议，其他协议类似。

首先去ONENET官网注册账号https://open.iot.10086.cn/

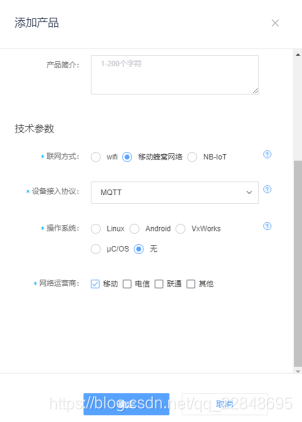

然后添加产品，根据自己情况填写产品信息，技术参数如下：

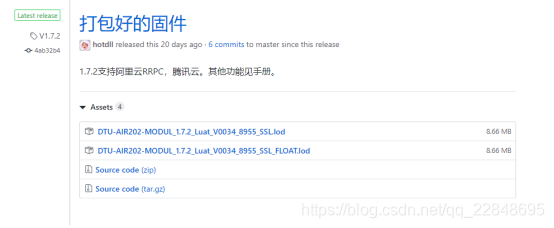

接下来下载DTU固件，

固件地址在https://github.com/hotdll/irtu-rda8955/releases

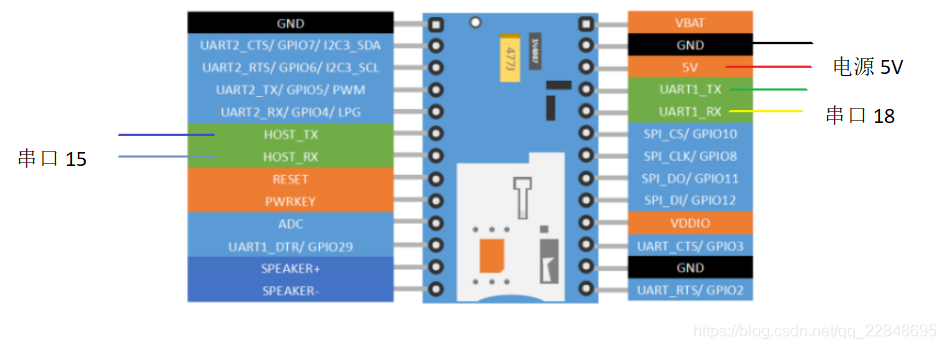

硬件连接：模块如下接两个TTL转串口(6根线)，我自己情况为com18是数据串口，com15是调试串口（根据实际情况选择自己对应的串口）

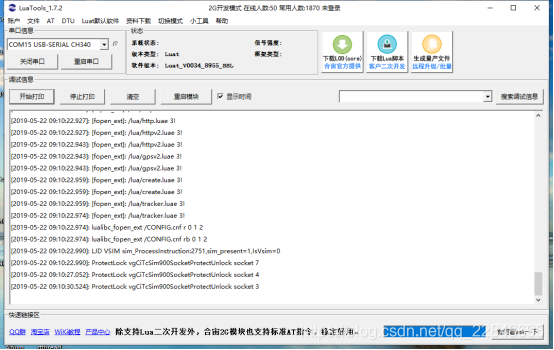

然后打开，（没有的可以去合宙官网下载，下载地址http://www.openluat.com/Product/file/rda8955/luatools-redirect.html），第一次打开可能需要更新，更新完毕后，打开调试串口15，点击开始打印，显示如下：（如无调试信息可以检查下接线是否正确，串口是否选择正确）

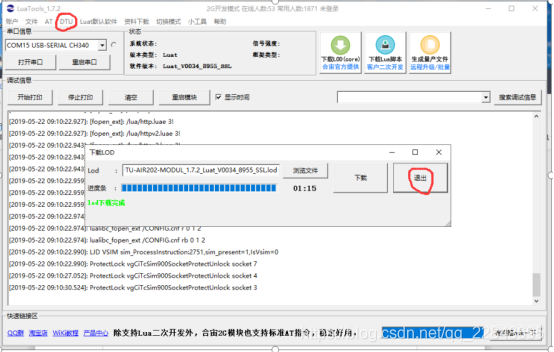

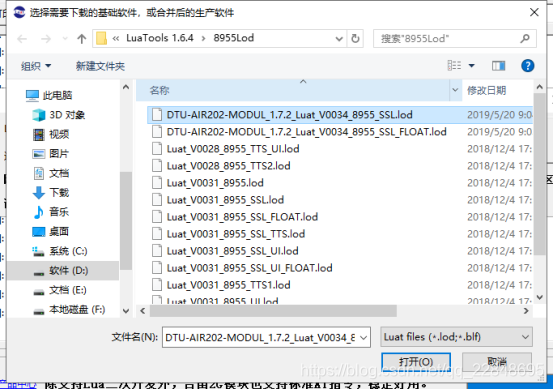

模块正常后，点击，选择刚才下载的DTU固件后进行下载（固件下载需等待1到2分钟）





下载完毕后，点击退出，然后打开DTU，DTU工具，左下角串口选择18，然后点击恢复出厂，显示如下：

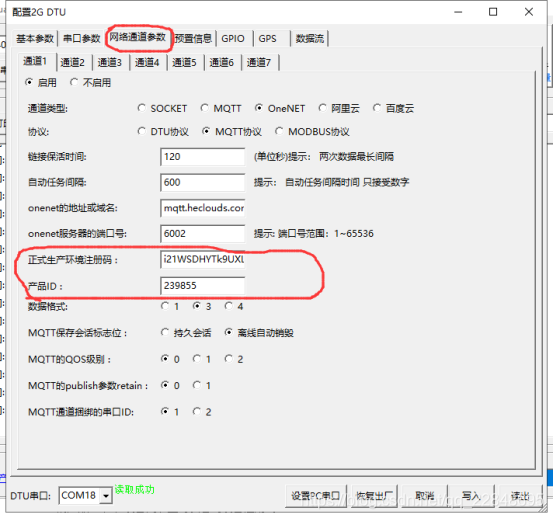

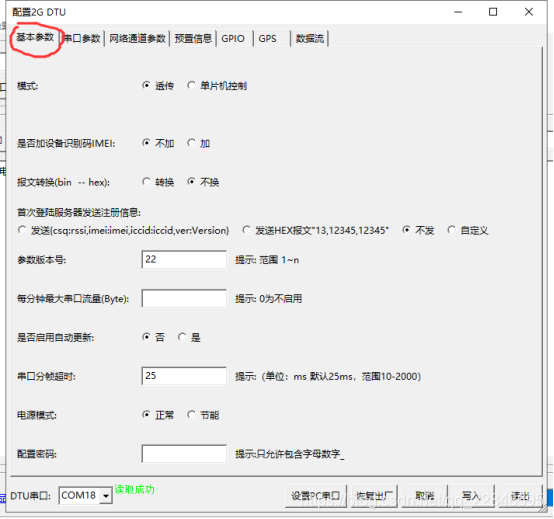

重新启动后，我使用的是ONENET  MQTT协议（其他协议类似），配置如下：

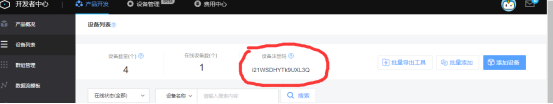

其中需要修改自己的设备注册码和产品ID，在ONENET中打开之前添加的产品可以看到自己的产品ID，在设备列表里可以看到设备注册码：

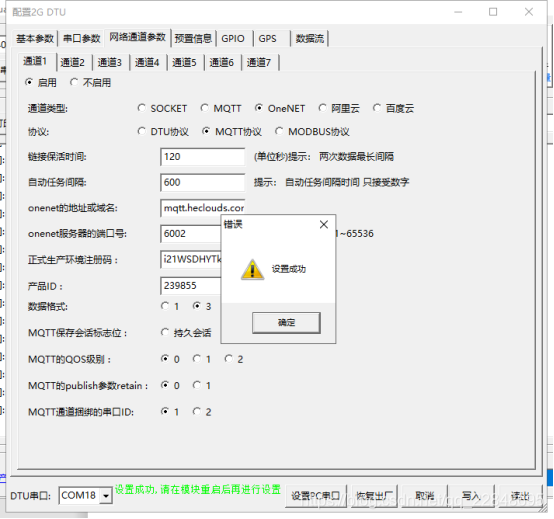

填入自己的ID和注册码后，点击写入，如下

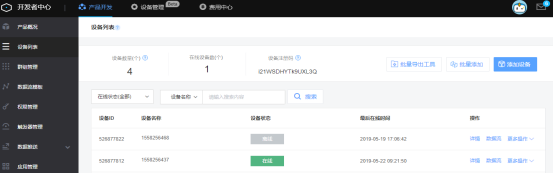

等一分钟左右在ONENET设备列表里可以看到设备自动创建并在线，表示已经连接，至此配置完成







数据格式按照JSON格式进行上传

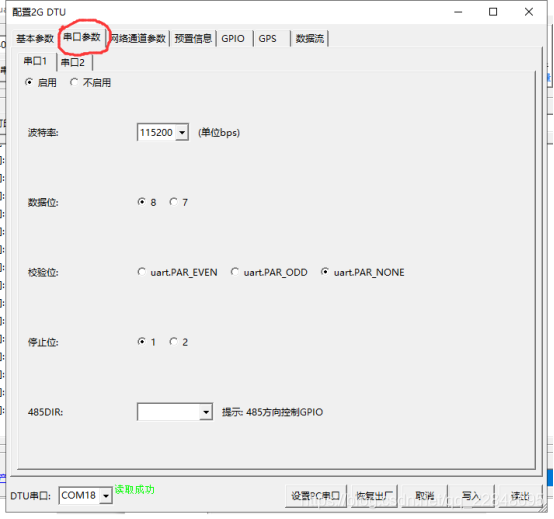

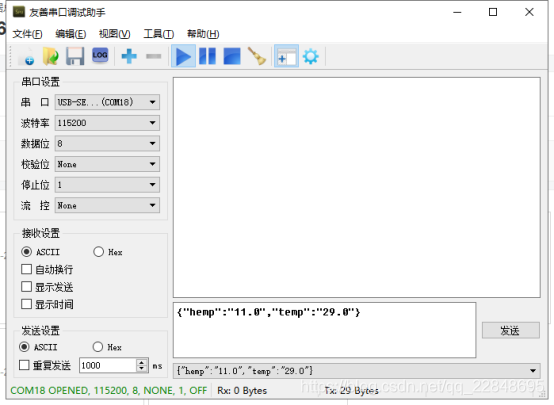

例：配置好数据串口18波特率，打开串口，发送如下数据：

{"hemp":"11.0","temp":"29.0"}

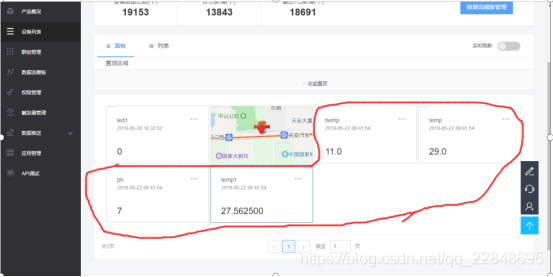

发送完之后稍等一下，打开在线设备的数据流：

可以看到如下数据：（如无数据，可能数据还未发送成功，刷新一下，或者串口重新发送上面的数据）

以上表明数据透传没有任何问题，以下是将数据串口连到STM32单片机

程序中数据格式如下：

显示数据如下：

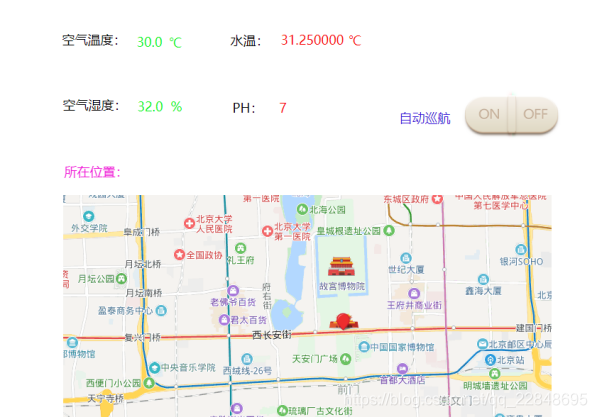

在应用管理中设计如下：（自己发挥）

应用链接：https://open.iot.10086.cn/iotbox/appsquare/appview?openid=57d5f34a71ffe9f1ab9ad8ebd92ee473



至此，air202接入ONENET介绍完毕，快来试一试吧。
