简介

可以参考我最新的博文相控阵天线（七）：常规平面阵列天线分布（矩形阵列、三角栅格、六边形阵列和圆形阵列）。
常见的平面阵有一些基本类型，按照栅格形式可以分为矩形栅格，三角形栅格，同心圆栅格等，按照边界形式可以分为矩形边界，八边形边界，圆形边界等，按照电流分布可以分为可分离型分布和不可分离型分布。

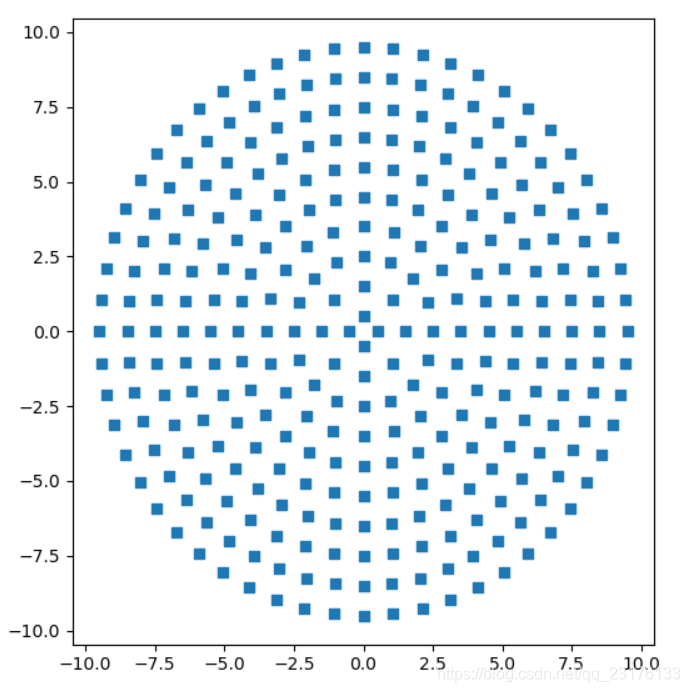

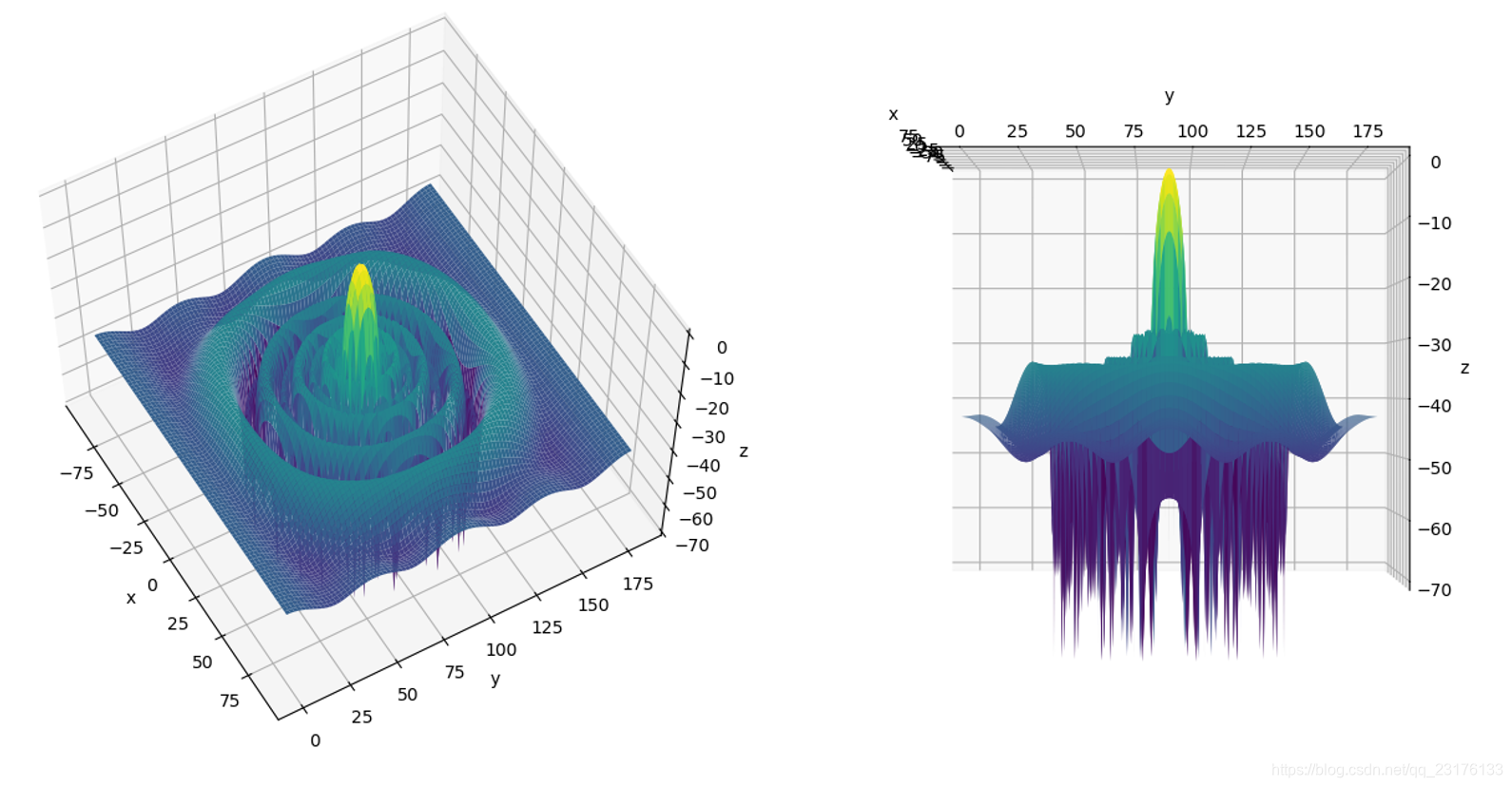

圆形边界同心圆栅格平面阵

阵列规模为半径10单元的圆环阵，阵元间距0.5λ，电流分布为可分离的泰勒分布

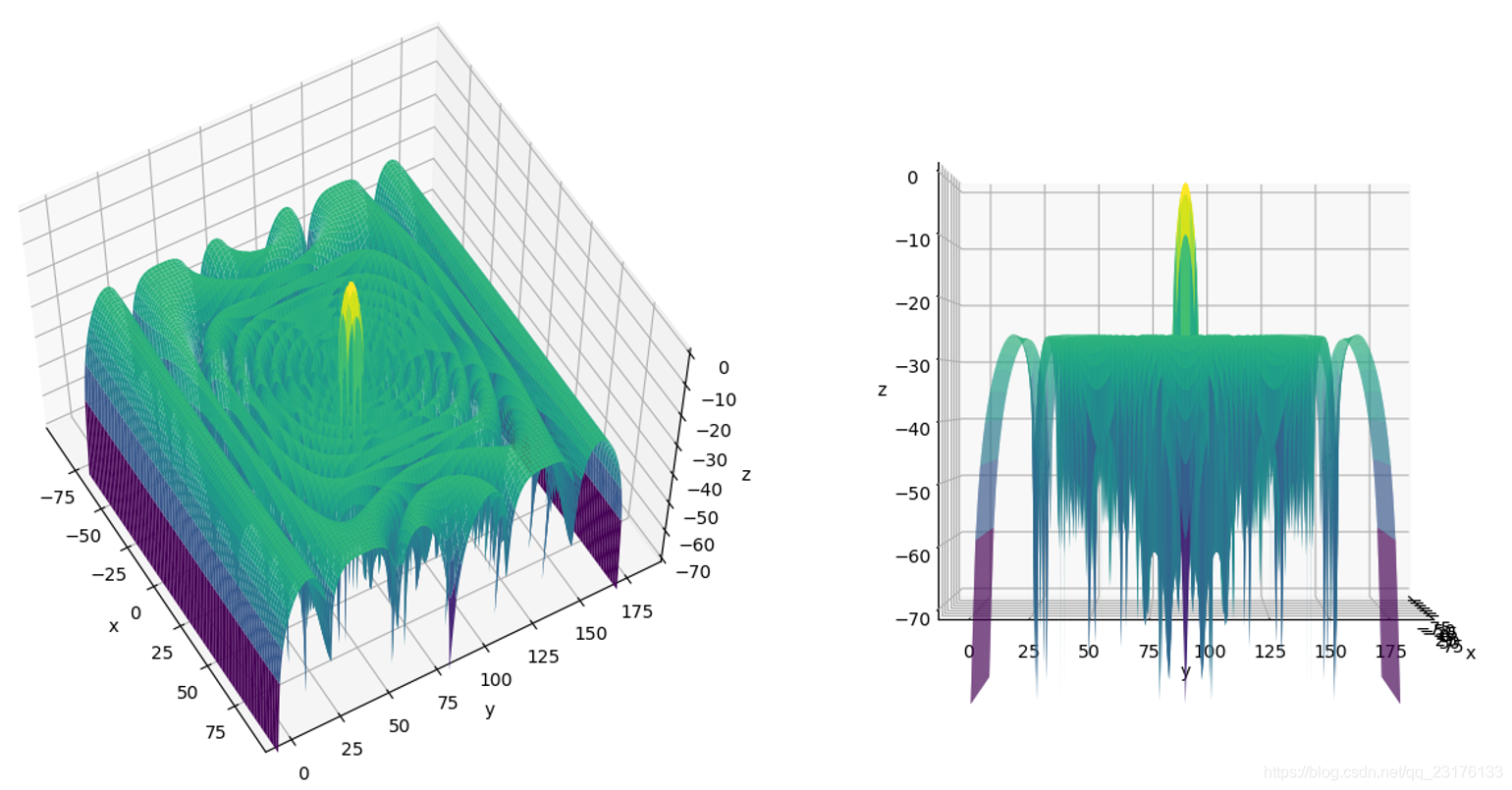

在这里插入图片描述

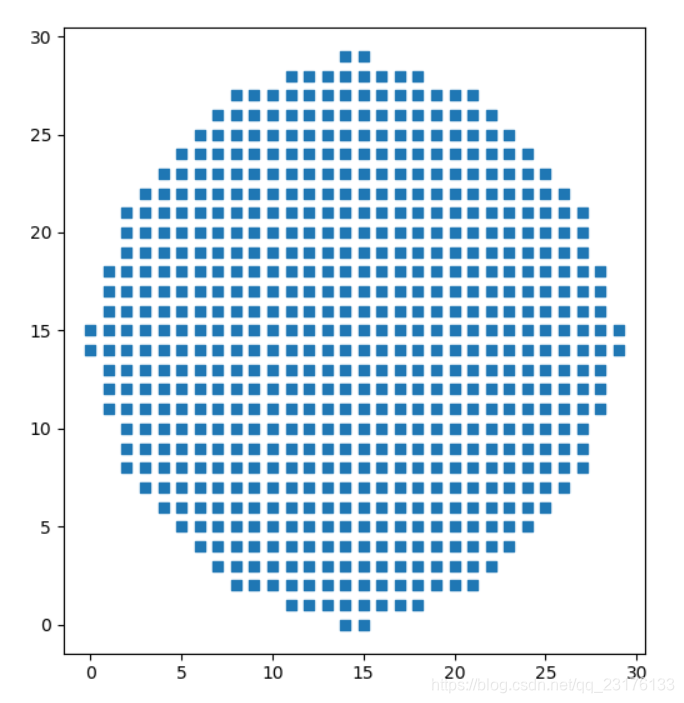

圆形边界矩形栅格平面阵

阵列规模为满阵30*30减去四角单元，阵元间距0.5λ，电流分布为可分离的切比雪夫分布

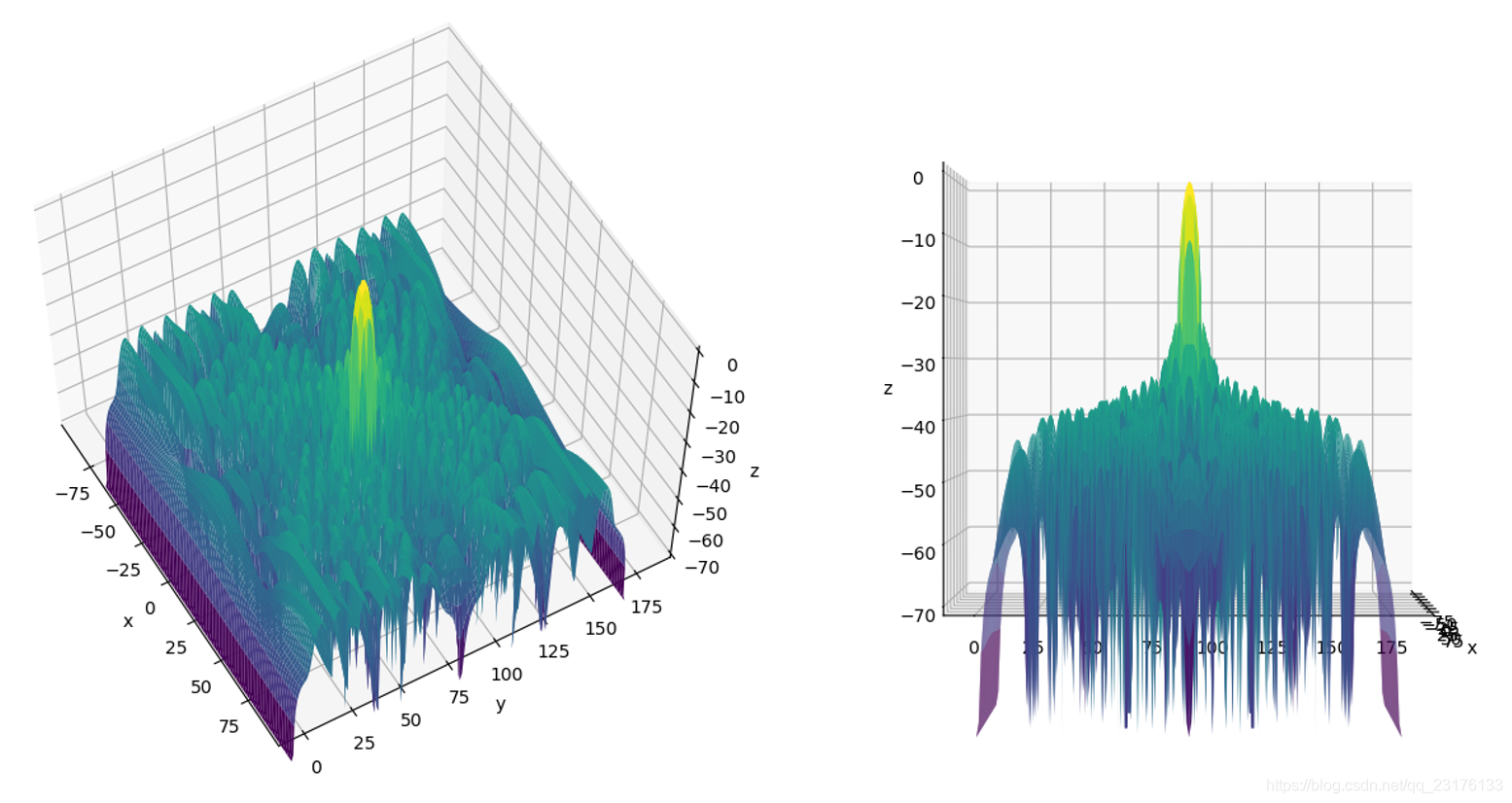

在这里插入图片描述

八边形边界矩形栅格平面阵

阵列规模为满阵24*24减去四角单元，阵元间距0.5λ，电流分布为可分离的切比雪夫分布
在这里插入图片描述

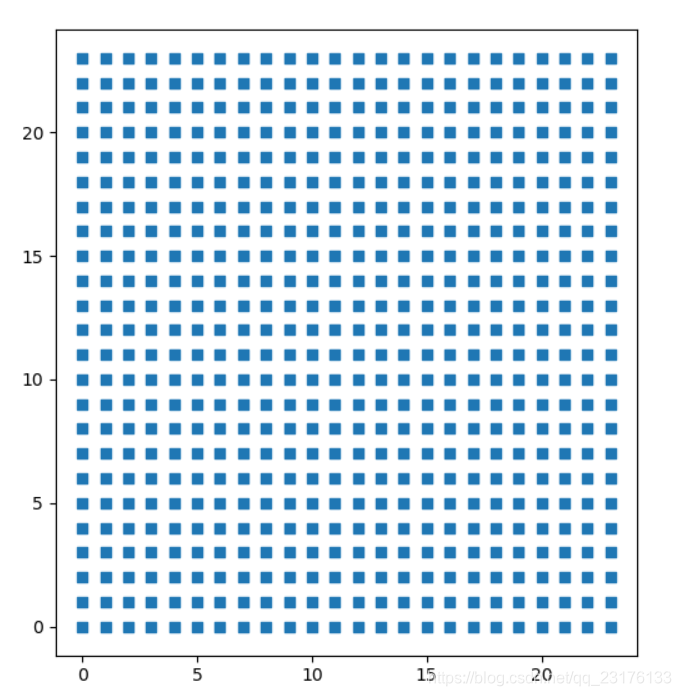

不可分离型矩形边界矩形栅格平面阵

阵列规模24*24，阵元间距0.5λ，电流分布为不可分离的切比雪夫分布
在这里插入图片描述

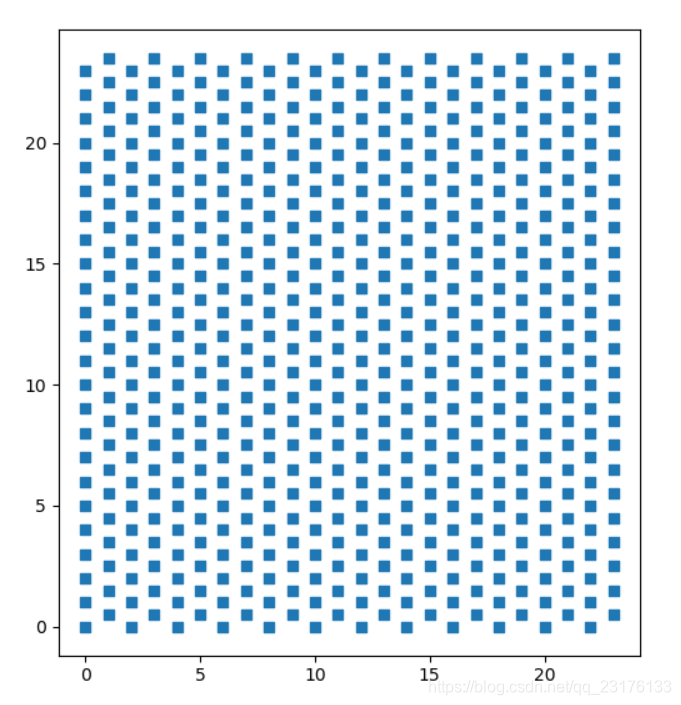

矩形边界三角形栅格平面阵

阵列规模24*24，阵元间距0.5λ，电流分布为不可分离的切比雪夫分布
在这里插入图片描述
