本文介绍了在RK3399平台上，使用Debian9 stretch和kernel 4.4.179，针对RTL8152B-VB-CG USB转网口芯片的指示灯驱动调试过程。主要涉及如何配置芯片的DD90寄存器，以实现100M连接时绿灯常亮，通信时黄灯闪烁的功能。调试过程中，通过分析芯片手册，理解了LED Option 1 & Option 2 Settings，并成功将Link100配置进去，使指示灯按照预期工作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

调试平台：RK3399 Debian9 stretch
kernel：4.4.179

本次调试功能很简单–驱动网口座子上的指示灯安装需要的情况工作，即芯片手册上的自定义（Customizable LED Configuration），芯片手册这里贴出调试该功能的重点部分，其余的可详查手册。
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

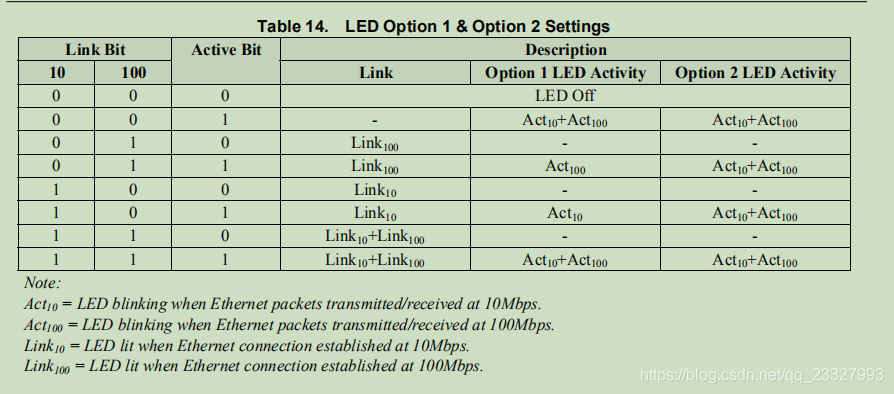

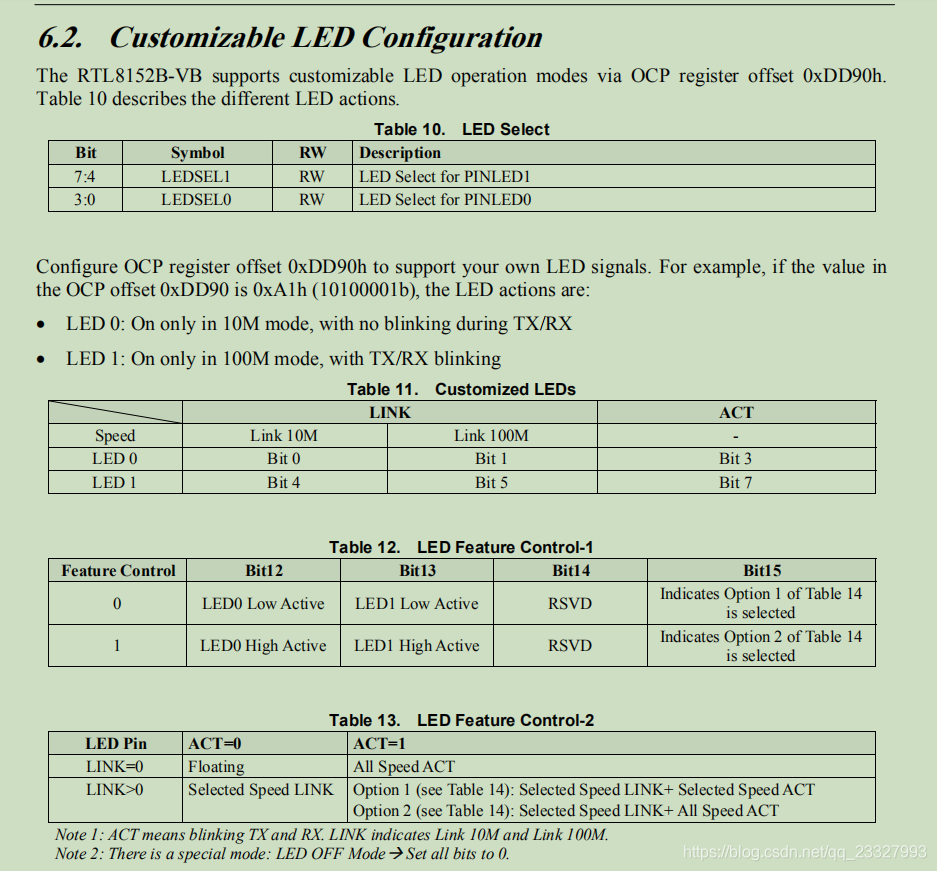

上述图取自芯片手册Features部分和6.2章节（自定义led灯），因为默认的情况是当该芯片通过驱动正常工作后，led灯的工作方式与我们常见的工作方式（以100M为例，比如电脑lan8720等的闪灯方式）并不一致，它们都是黄灯闪，绿灯常亮，网线拔出全灭。这里我们可以将黄灯代表act灯（即通信灯），绿灯代
