Matlab利用IQ信号画出星座图学习笔记

IQ信号调制

IQ调制目前是最普遍的调制方式，既能用在PSK相位键控（Phase Shift Keying），又能用在QAM正交幅度调制（Quadrature Amplitude Modulation），首先要弄不清楚这两种是不一样的调制方式，总体来说QAM会比PSK好一点。

Matlab具体代码如下

close all;
clc;
M=16;
data = randi([0 M-1],1000,1); %生成1000行数，数值为随机【0，M-1】中的整数
data2=pskmod(data,M,pi/M);    %psk modulation
noisedata = awgn(data2,20);   %添加噪声
data3 = qammod(data,M,'UnitAveragePower',true); %qam modulation
%具体含义可以上matlab官网查看用法
noisedata2 = awgn(data3,20);

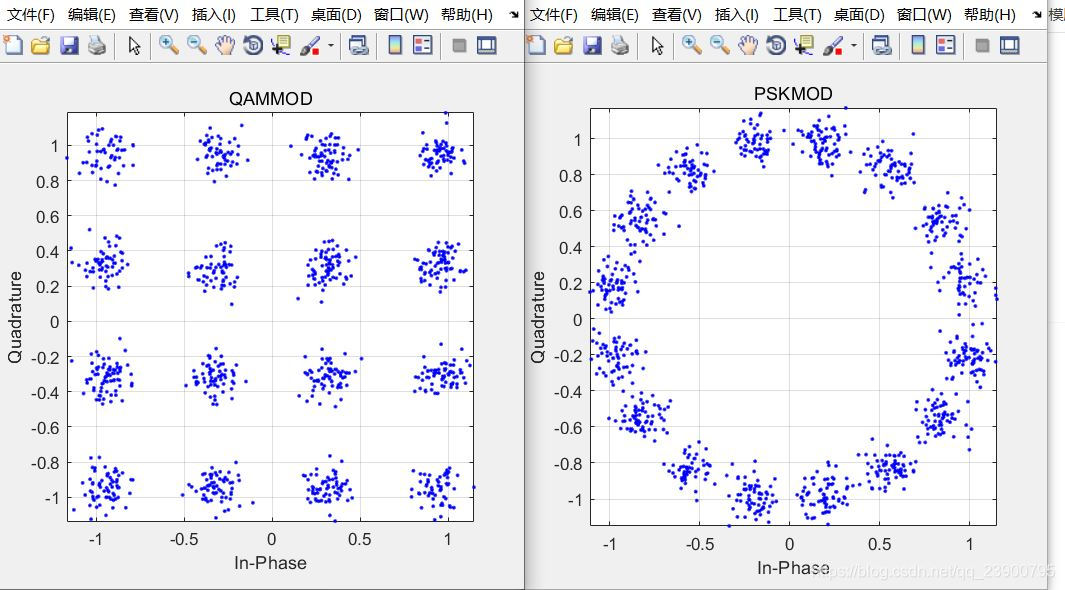

scatterplot(noisedata);
title('PSKMOD');
grid on;
axis tight;

scatterplot(noisedata2);
title('QAMMOD');
grid on;
axis tight;

Matlab用法查询链接：https://ww2.mathworks.cn/help/comm/ref/pskmod.html?searchHighlight=pskmod&s_tid=srchtitle点这里
